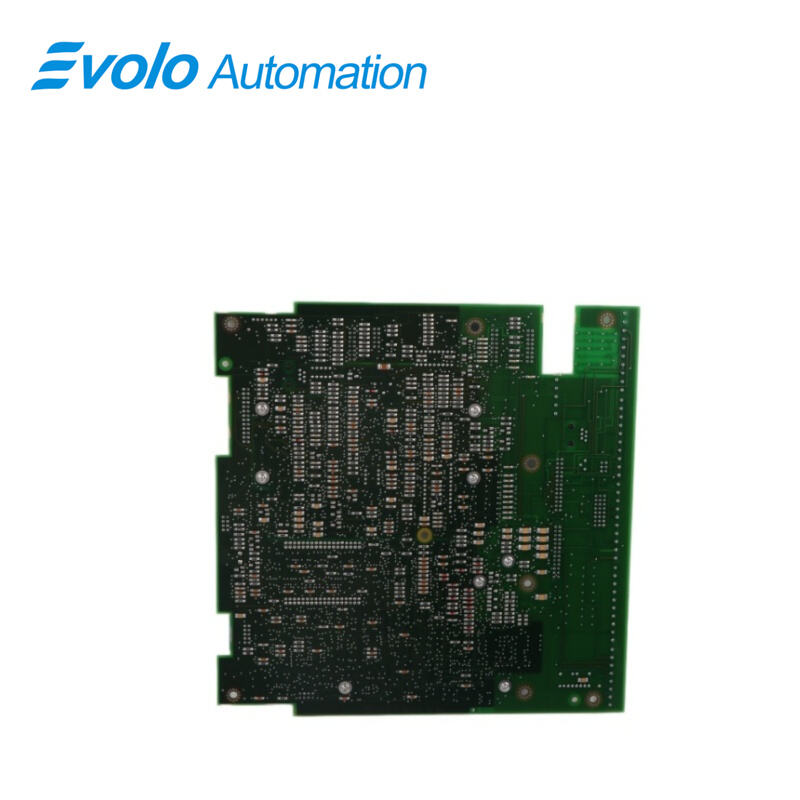

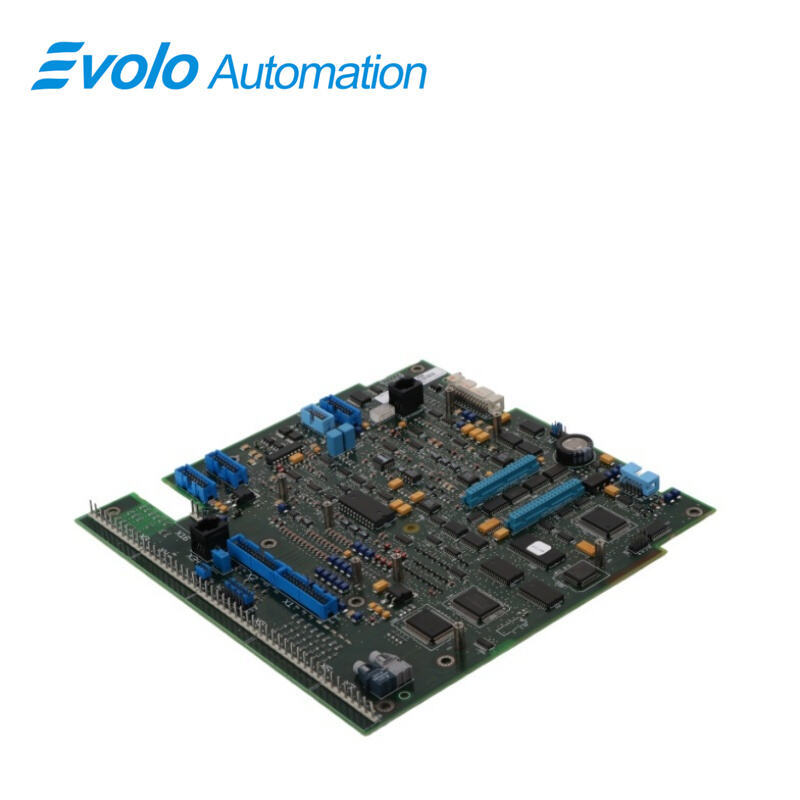

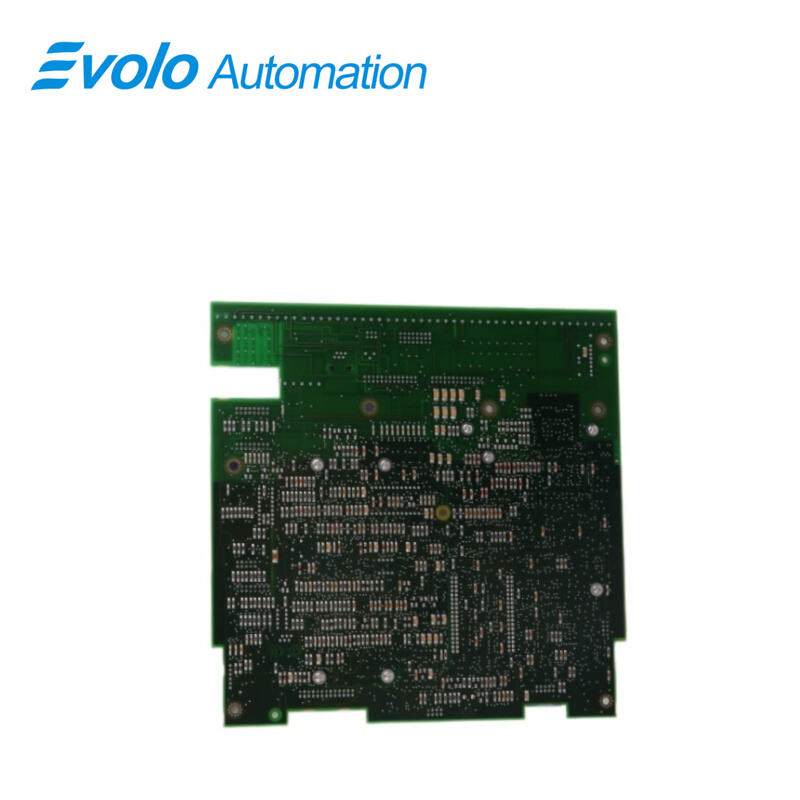

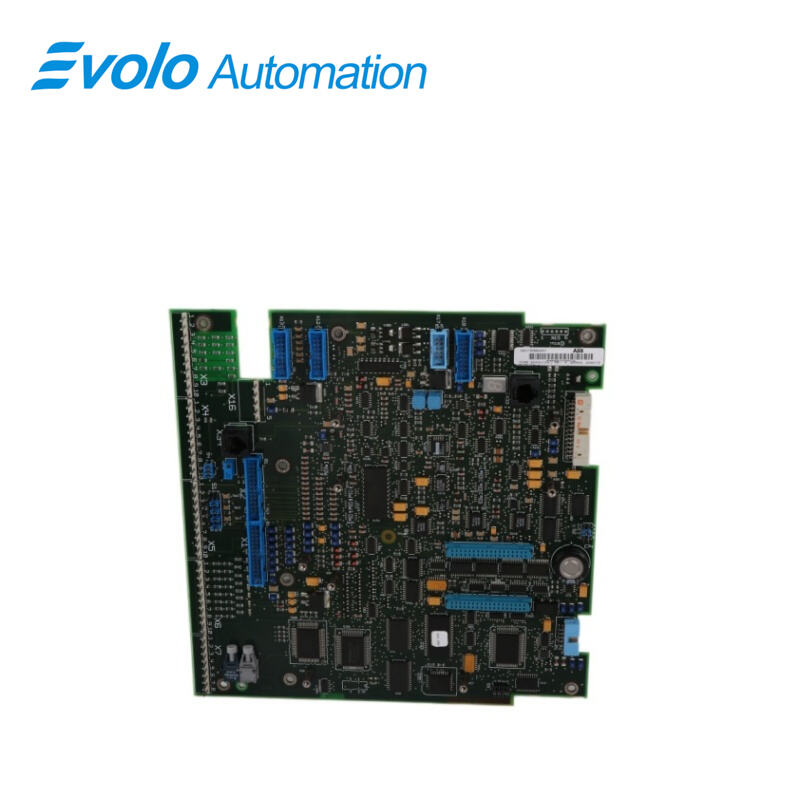

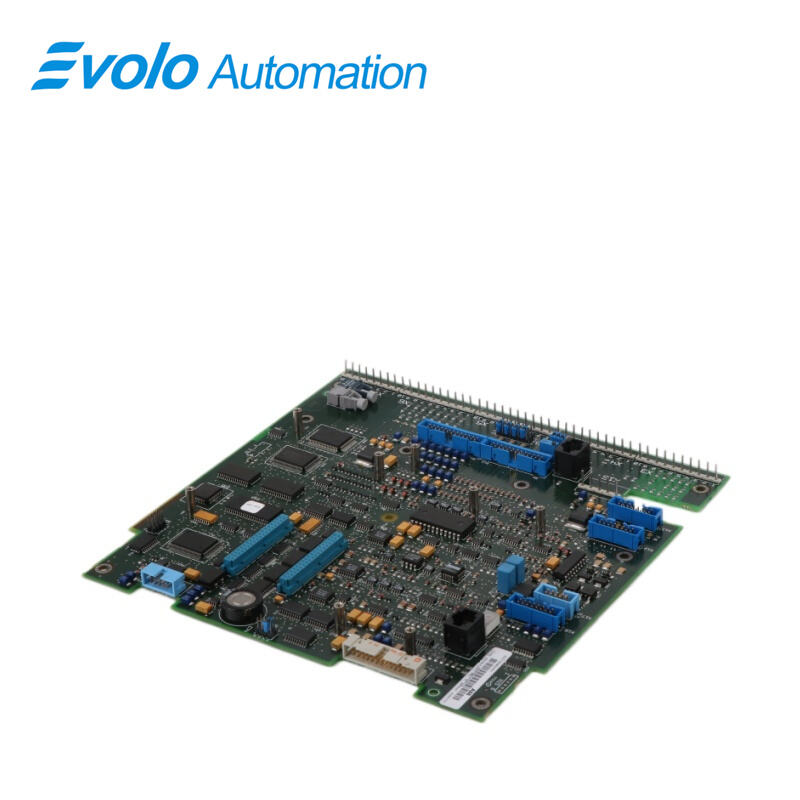

برد کنترل SDCS-CON-2 3ADT309600R1 و SDCS-CON-21 3ADT220072R0012، تولیدکنندگان، تأمین‌کنندگان و کارخانهٔ برد کنترل SDCS-CON-2 3ADT309600R1 و SDCS-CON-21 3ADT220072R0012 در چین

مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	SDCS-CON-2 3ADT309600R1 SDCS-CON-21 3ADT220072R0012
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

پارامتر	ارزش
مدل	SDCS-CON-2 3ADT309600R1 SDCS-CON-21 3ADT220072R0012
نوع محصول	پنل کنترل
دماي عملکرد	-20°C تا +70°C
دماي ذخیره سازی	-40°C تا +85°C
تغذیه انکودر	۵ ولت / ≤۰٫۲۵ میلی‌آمپر؛ ۱۲ ولت / ۲۴ ولت ≤۰٫۲ میلی‌آمپر
جریان خروجی	50 میلیامپر
تعریف سیگنال	قابل پیکربندی از طریق نرم‌افزار
محدوده ولتاژ ورودی	۰ تا ۸ ولت / ۱۶ تا ۶۰ ولت
مقاومت ورودی	۱۲۰ اهم (در صورت انتخاب)
بسامد ماکزیمم	≤۳۰۰ کیلوهرتز
ریل‌های تغذیه داخلی	+۵ ولت / +۱۵ ولت / −۱۵ ولت / +۲۴ ولت / +۴۸ ولت۱ / +۴۸ ولت۲
سطح قطع ناشی از کاهش ولتاژ	+۴٫۵۵ ولت / +۱۲٫۴ ولت / −۱۲٫۰ ولت / +۱۹ ولت / +۳۸ ولت / +۳۸ ولت

توضیحات

The SDCS-CON-2 3ADT309600R1 SDCS-CON-21 3ADT220072R0012 تراشه اصلی کنترلی برد کنترل مرکزی (DCS) کلاسیک ABB برای درایوهای جریان مستقیم ۵۰۰/۶۰۰، مسئول کنترل حلقه بسته، پردازش ورودی/خروجی و تشخیص خطاهای سیستم است. این ماژول‌ها معمولاً شامل رابط‌های داخلی برای اتصال بلوک‌های عملکردی خارجی هستند؛ به‌طوری‌که CON-21 اغلب به‌عنوان نسخه‌ای با پوشش مقاوم در برابر سایش در سیستم‌های DCS 600 استفاده می‌شود.

کاربردها

نورد فولاد: برای کنترل مدار اصلی و همگام‌سازی زنجیره سرعت سیستم‌های درایو جریان مستقیم در نوردهای بزرگ به کار می‌رود.

کارخانه ماشین‌آلات کاغذسازی: از طریق بازخورد فرکانس بالای انکودر در سیستم‌های محرک توزیع‌شده چندموتوری، کنترل دقیق کشش کاغذ را انجام می‌دهد.

کارخانه بالابر معدنی: مسئول منطق قفل‌بندی و نظارت بر حفاظت ایمنی سیستم‌های بالابر و جک می‌باشد.

کارخانه لاستیک و تایر: برای تنظیم سرعت توان جریان مستقیم با گشتاور بالا در مخلوط‌کن‌ها و اکسترودرها به کار می‌رود.

کارخانه بازسازی تجهیزات قدیمی: تخصص در ارتقای لایه کنترل و جایگزینی قطعات یدکی برای سیستم‌های قدیمی جریان مستقیم مانند DCS500.

عملکرد نگهبان

برد کنترل دارای نظارت‌گر داخلی (Watchdog) است. این نظارت‌گر اجرای برنامه برد کنترل را کنترل می‌کند. در صورت فعال‌شدن نظارت‌گر، اثرات زیر رخ می‌دهد:

نوشتن در FPROM غیرفعال می‌شود.

کنترل آتش‌زنی تریستور بازنشانی شده و غیرفعال می‌گردد.

خروجی‌های دیجیتال به صورت اجباری در حالت پایین (Low) قرار می‌گیرند.

خروجی‌های آنالوگ قابل برنامه‌ریزی به صفر (۰ ولت) بازنشانی می‌شوند.

سوالات متداول

سوال: آیا SDCS-CON-21 3ADT220072R0012 جایگزینی SDCS-CON-2؟
پاسخ: معمولاً بله، اما نسخه EPROM و تنظیمات جامپر باید مطابقت داشته باشند.

سوال: در صورت نامتعارف بودن +۵ ولت چه اتفاقی می‌افتد؟ SDCS-CON-21 3ADT220072R0012 ?
الف: ولتاژ زیر ۴٫۵۵ ولت باعث فعال‌شدن حفاظت در برابر کاهش ولتاژ و خاموش‌کردن موتور می‌شود.

سوال: فرکانس انکودر چقدر است؟ SDCS-CON-21 3ADT220072R0012 پشتیبانی؟
پاسخ: ورودی پالس سرعت بالا تا ۳۰۰ کیلوهرتز.

سوال: آیا SDCS-CON-21 3ADT220072R0012 تشخیص ورودی دیجیتال ۱۲ ولتی را انجام می‌دهد؟
پاسخ: ولتاژ ۱۲ ولت ناپایدار است؛ محدوده معتبر سطح بالا ۱۶ تا ۶۰ ولت و سطح پایین ۰ تا ۸ ولت است.

سوال: آیا SDCS-CON-21 3ADT220072R0012 در محیط‌های سرد کار می‌کند؟
پاسخ: بله، حداقل دمای کاری ۲۰- درجه سانتی‌گراد است.
