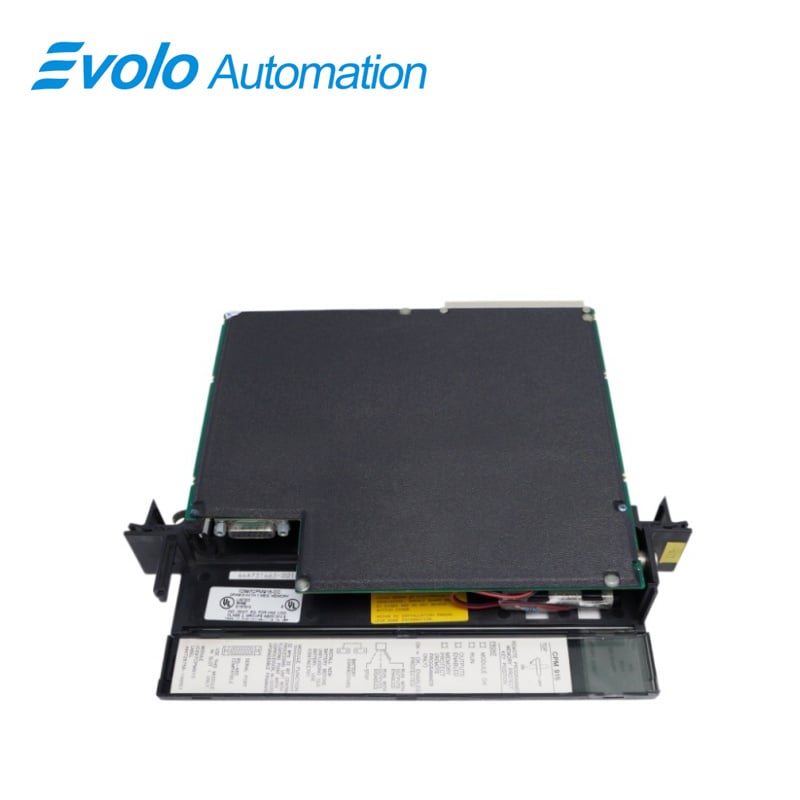

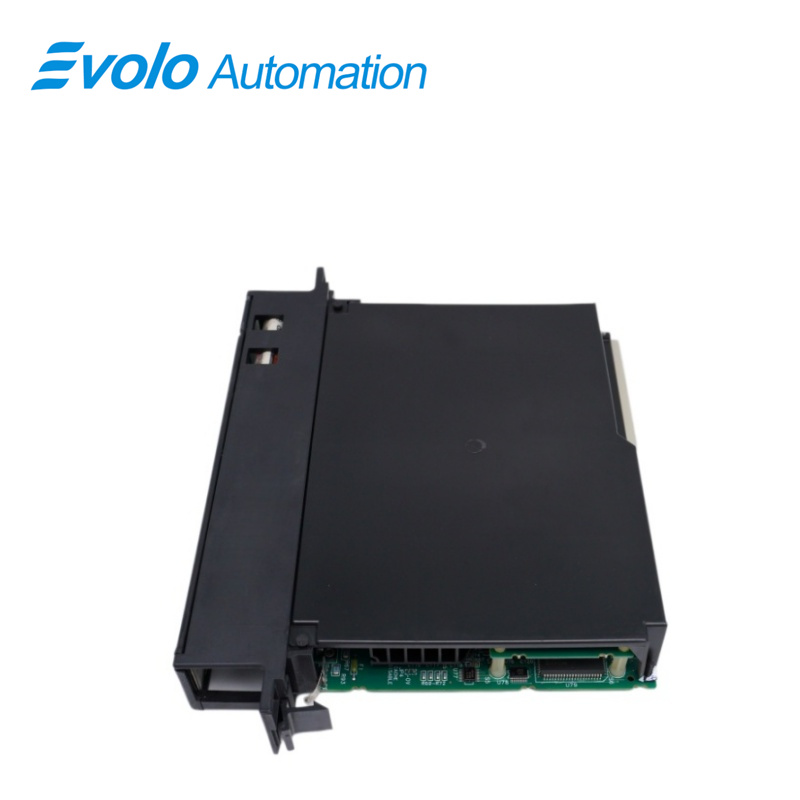

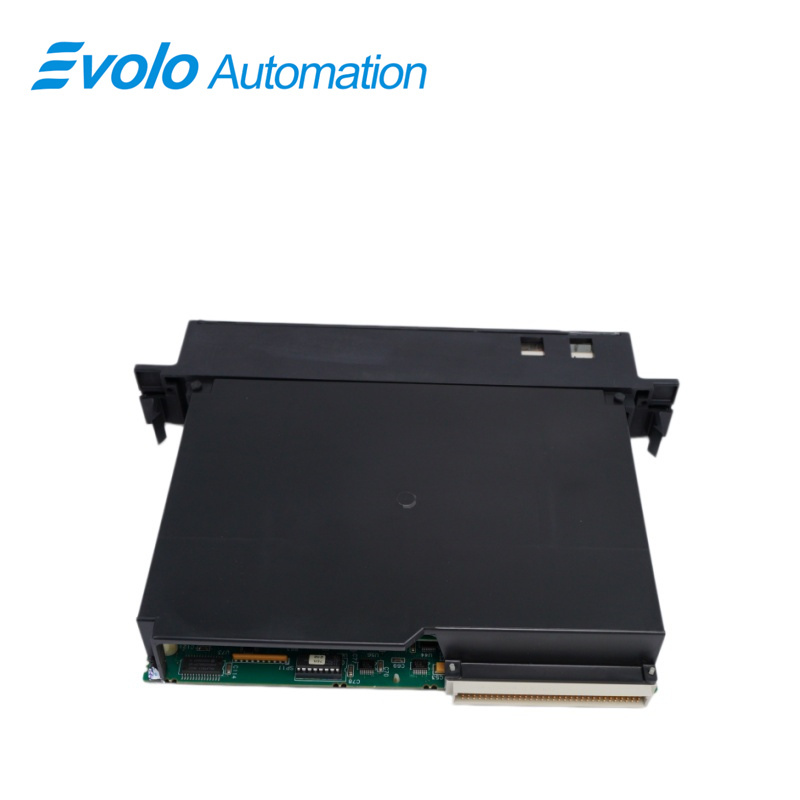

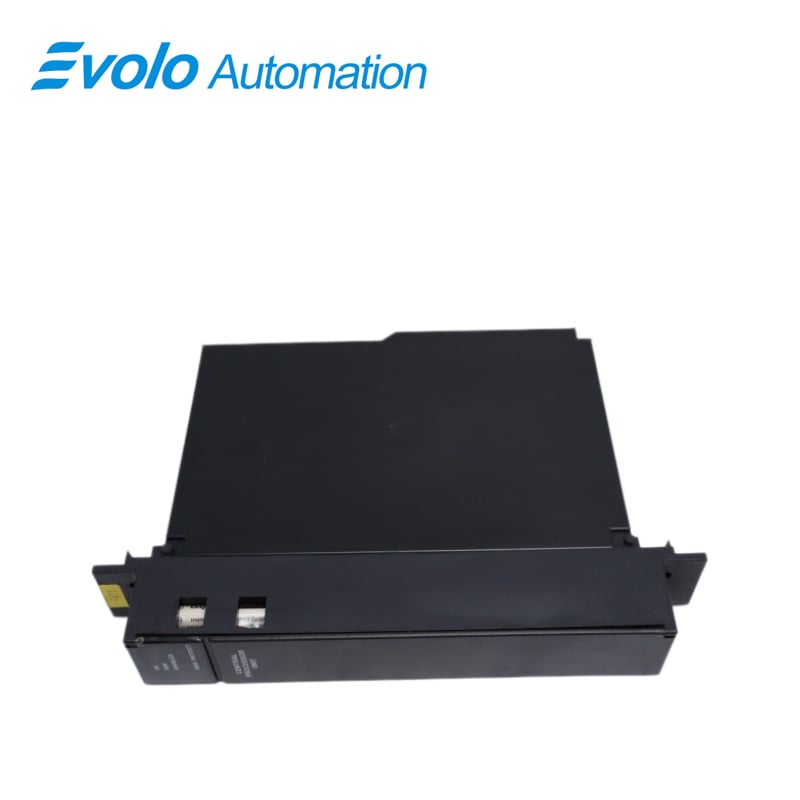

Bộ vi xử lý trung tâm IC697CPM915

Tổng quan

Nơi Xuất Xứ:	Hoa Kỳ
Tên thương hiệu:	G
Số kiểu máy:	IC697CPM915
Chi tiết đóng gói:	Nguyên bản, mới, đóng gói nhà máy
Thời gian giao hàng:	5-7 ngày
Điều khoản thanh toán:	T\/T
Khả năng cung cấp:	Có sẵn

Đặc tả

Mô tả

Mô-đun GE Fanuc IC697CPM915 là một mô-đun CPU lập trình được chiếm một khe cắm duy nhất. Mô-đun IC697CPM915 có thể được cấu hình bằng phần mềm dựa trên Windows hoặc MS-DOS để điều khiển các hệ thống xử lý vật liệu, máy móc và quy trình. Việc lập trình CPU được thực hiện qua Ethernet hoặc thông qua cổng SNP. Việc kết nối lập trình viên qua Ethernet yêu cầu lắp đặt thêm mô-đun Ethernet tùy chọn. Mô-đun IC697CPM915 giao tiếp với các mô-đun tùy chọn và với các thiết bị đầu vào/đầu ra (I/O) thông qua mặt sau của giá đỡ (backplane) theo định dạng tiêu chuẩn VME C.1. Mô-đun IC697CPM915 tương thích với các giá đỡ IC697CHS750, IC697CHS782, IC697CHS783, IC697CHS790 và IC697CHS791. Mô-đun IC697CPM915 chỉ được lắp đặt ở khe số 1 của giá đỡ. Hoạt động của mô-đun IC697CPM915 được điều khiển bởi công tắc RUN/STOP hoặc từ xa thông qua một thiết bị lập trình được kết nối với cổng nối tiếp RS-422/RS-485 trên mô-đun CPU.

Ứng dụng

Nhà máy điện: Chịu trách nhiệm giám sát tuabin, quản lý thiết bị phụ trợ và logic phân phối điện trong hệ thống điều khiển phân tán (DCS).

Các nhà máy sản xuất ô tô: Điều phối các dây chuyền sơn quy mô lớn, các trạm hàn thân xe bằng robot và các hệ thống xử lý vật liệu phức tạp.

Công nghiệp chế biến thực phẩm và công nghiệp quy trình: Xử lý các quy trình sản xuất yêu cầu kiểm soát chính xác các đại lượng tương tự (như nhiệt độ, áp suất và lưu lượng), bao gồm tinh luyện, trộn và đóng hộp.

Đặc điểm

CPU một khe cắm

Cung cấp bộ nhớ 1 MB được hỗ trợ bằng pin trong cùng một khe cắm

Hỗ trợ phép tính số thực

12K đầu vào và đầu ra (bất kỳ tỷ lệ kết hợp nào)

Tối đa 8K I/O tương tự

0,4 microgiây trên mỗi hàm boolean

vi xử lý 32 MHz, 80486DX

Hỗ trợ IC660/IC661 và I/O IC697

Được lập trình bằng các sản phẩm phần mềm MS-DOS hoặc Windows chạy trên Windows 95 hoặc Windows NT thông qua Ethernet TCP/IP hoặc qua cổng SNP

Bộ nhớ dữ liệu và chương trình có thể cấu hình

Đồng hồ lịch được hỗ trợ bằng pin

Công tắc chế độ vận hành ba vị trí

Truy cập được kiểm soát bằng mật khẩu

Bảo vệ bộ nhớ khóa lập trình từ xa

Bốn đèn LED trạng thái

Cấu hình phần mềm (không sử dụng công tắc DIP hoặc jumper)

Thông tin tham khảo ở mặt trong cửa trước

Firmware có thể nâng cấp trực tiếp trên hệ thống

Chức năng

Bộ vi xử lý trung tâm (CPU) IC697CPM915 là một CPU bộ điều khiển lập trình được chiếm một khe cắm duy nhất, cho phép thực hiện các phép tính số thực. CPM915 được lập trình và cấu hình bằng phần mềm lập trình dựa trên MS-DOS hoặc Windows để thực hiện điều khiển thời gian thực đối với máy móc, quy trình và các hệ thống xử lý vật liệu. CPU này giao tiếp với các mô-đun vào/ra (I/O) và các mô-đun tùy chọn thông minh thông qua mặt sau gắn trên giá đỡ (backplane) được lắp trên giá (IC697CHS750, 782, 783, 790, 791) theo định dạng tiêu chuẩn VME C.1.

Các mô-đun tùy chọn được hỗ trợ bao gồm tất cả các mô-đun giao diện mạng LAN IC697, một số mô-đun bộ xử lý phụ (Coprocessor), bộ điều khiển bus dành cho I/O IC660/IC661 và mô-đun truyền thông tương thích với máy tính được kết nối tới cổng nối tiếp (serial port) của mô-đun và đang chạy phần mềm Loader đi kèm trên đĩa mềm chứa firmware.

Lắp đặt

Việc lắp đặt thiết bị PLC một cách đúng cách nhằm đảm bảo vận hành an toàn và đáng tin cậy là trách nhiệm của nhà sản xuất thiết bị gốc (OEM), nhà tích hợp hệ thống hoặc người dùng cuối. Các tài liệu hướng dẫn sản phẩm cung cấp thông tin chi tiết về việc lắp đặt, khởi động và sử dụng đúng cách thiết bị PLC. Tài liệu Hướng dẫn Lắp đặt đi kèm phần mềm lập trình PLC của bạn mô tả cách thức lắp đặt thiết bị một cách chính xác. Nếu việc lắp đặt PLC phải tuân thủ các tiêu chuẩn được hỗ trợ, chẳng hạn như Quy định của Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC) hoặc Chỉ thị CE, vui lòng tham khảo tài liệu Yêu cầu Lắp đặt nhằm Đáp ứng Tiêu chuẩn, được cung cấp kèm phần mềm lập trình PLC, để biết thêm hướng dẫn.

Không được tiến hành lắp đặt nếu chưa tham khảo sách hướng dẫn lắp đặt phần cứng bộ điều khiển lập trình (PLC) tương ứng.

Kết nối pin với một trong hai đầu nối pin trên module (xem Hình 2).

Đặt công tắc gạt ở vị trí DỪNG.

Đặt khóa chuyển mạch ở vị trí TẮT bảo vệ bộ nhớ.

Đảm bảo nguồn điện của giá đỡ đang tắt.

Lắp module CPM 915 vào khe số 1 trên giá đỡ số 0.

Bật nguồn.

Câu hỏi thường gặp

Câu hỏi: IC697CPM915 là gì?
Trả lời: Đây là Bộ xử lý trung tâm (CPU).

Câu hỏi: Nếu tôi đặt hàng ngay bây giờ thì IC697CPM915 sẽ đến tay tôi trong bao nhiêu ngày?
Trả lời: Ngay khi chúng tôi nhận được thanh toán, chúng tôi sẽ vận chuyển sản phẩm ngay lập tức.
Thời gian vận chuyển thường mất từ 3–5 ngày từ Trung Quốc đến tay quý khách.

Câu hỏi: Thời hạn bảo hành của IC697CPM915 là bao lâu?
Trả lời: Chúng tôi cung cấp chế độ bảo hành tiêu chuẩn 01 năm cho tất cả sản phẩm mới và chính hãng.

Câu hỏi: Quý công ty có cung cấp chiết khấu không?
Trả lời: Có! Để nhận chiết khấu cho IC697CPM915, vui lòng liên hệ John để được báo giá tốt nhất.

Câu hỏi: Chúng ta sử dụng phương thức thanh toán nào?
Trả lời: Chúng tôi thường sử dụng chuyển khoản điện (T/T) và có thể nhận được khoản thanh toán trong vòng 1–2 ngày.
