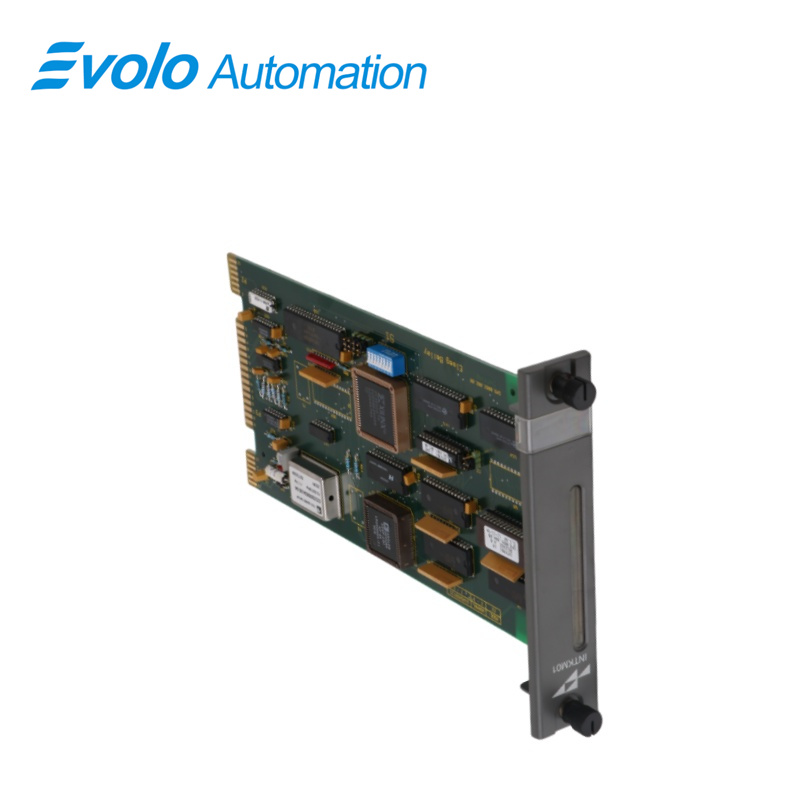

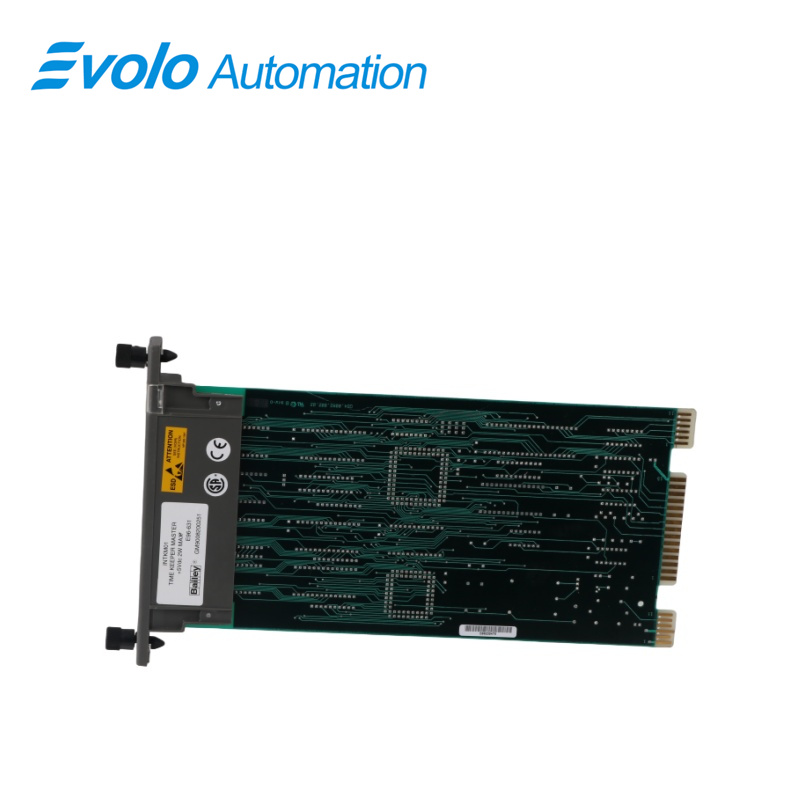

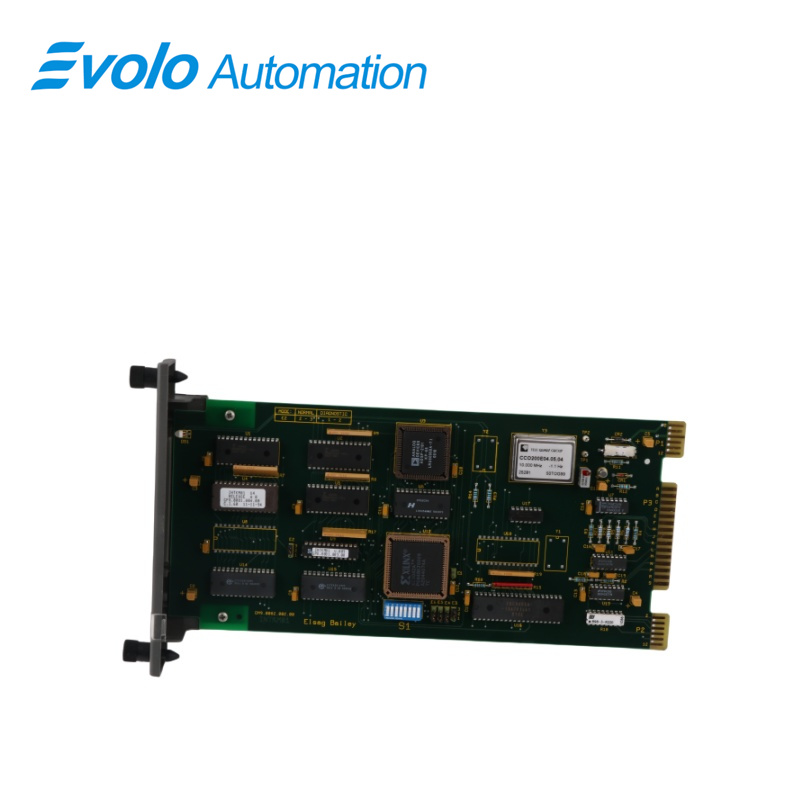

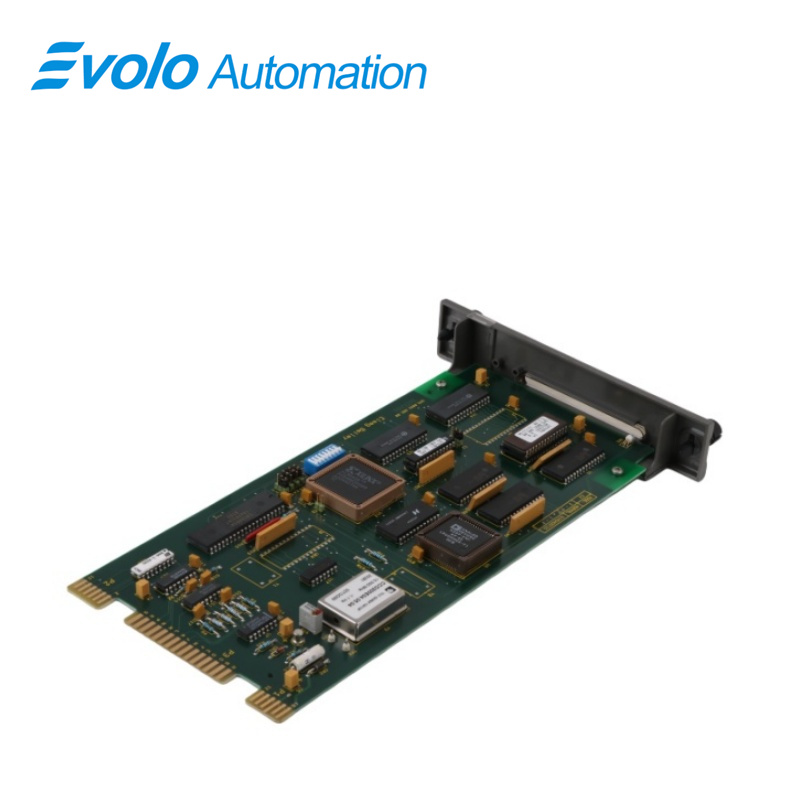

INTKM01 Vaqt Saqlovchi Asosiy moduli, Xitoy INTKM01 Vaqt Saqlovchi Asosiy moduli ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	INTKM01
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Parametr	Qiymat
Model	INTKM01
Tavsif	Vaqt Saqlovchi Asosiy Modul
O'rnatish	Standart modul oʻrnatish birligida bir slotni egallaydi
Shuvingar temperaturasi	0° dan 70°C gacha (32° dan 158°F gacha)
Nisbiy namlik	5% dan 95% gacha, 55°C (131°F) gacha namlik, kondensatsiyasiz; 70°C (158°F) da 5% dan 45% gacha namlik, kondensatsiyasiz
Ifloy darajasi	Ман
Balandlik	Dengiz sathidan 3 km (1,86 mil) balandlikgacha
Havo sifati	Korrozionga chidamli
Ishlanish kuchlanmasi	5 V doimiy tok, ±5%, odatda 300 mA
Mikroprotsessor	16 bit, 10 MHz
Aloqa Kirishi	IRIG-B, doimiy tok darajasini oʻzgartirish formatida (NTST01 orqali)
Aloqa Chiqishi	62,5 kbaud tezlikda RS-485 vaqti sinxronizatsiyasi (NTST01 orqali)
Chiqish vaqti aniqiligi	Sinxronizatsiya vaqti ±10 µsek; Absolyut vaqt (INSEM01 ga nisbatan) ±1 msek
Kuchlanish izolyatsiyasi	50 Gs chastotada 1000 VAC; 2000 Vp 1,2/50 µsek impulsi
Kabel turi	Ikki o'qli
Maksimal kabel masofasi (HCU shkafalari uchun)	4000 m (13 123 fut)
Maksimal masofa (Server tugunidan eng uzoqdagi HCU gacha)	40 000 m (131 233 fut)

Tavsif

INTKM01 Vaqt Saqlovchi Asosiy moduli vaqt ma'lumotlarini INSEM01 moduliga

va vaqt sinxronizatsiya ulanish orqali tarqoq SOE tizimining qolgan qismiga beradi.

INTKM01 moduli IRIG-B vaqt kodli ulanish orqali tashqi qabul qiluvchiga ulanadi. Modul RS-485 vaqt sinxronizatsiya ulanishi orqali tizimning qolgan qismiga mutlaq vaqtni uzatadi.

INTKM01 moduli kabeli NTST01 tugatish birligiga ulanadi. Bu holda tugatish

birligi tashqi qabul qiluvchi signallari hamda vaqt sinxronizatsiya ulanishi uchun ulanish nuqtasini ta'minlaydi.

Qo'llanilishi

Issiqlik va gidroelektr stansiyalari: Barcha himoya tugunlarida bir xil vaqt belgilari ta'minlanishini ta'minlash uchun generatorni to'xtatish tahlili uchun ishlatiladi; bu nosozlik zanjirini tiklash imkonini beradi.

Mazut va gaz qayta ishlash korxonalarida: Murakkab texnologik jarayon oqimlarida muhim ogohlantirish ketma-ketliklarini nazorat qilish.

Katta kimyo korxonalarida: Doimiy ishlab chiqarish jarayonlarida aniq jarayon nazorati uchun vaqt asoslarini ta'minlash.

Raqobat afzalligi

Yuqori aniqlikdagi sinxronizatsiya: Taqsimlangan tizimlarda keng tarqoq bo'lgan "soat siljishi" muammosini bartaraf etadi, SOE aniqligini oshiradi.

Silliq evolyutsiya: ABBning "G'amxo'rliksiz evolyutsiya" strategiyasining bir qismi sifatida u eski Infi 90 stendlari bilan mukammal mos keladi va zavodlarga arzon yangilash imkonini beradi.

Yuqori integratsiya: Vaqt sinxronizatsiyasi murakkab tashqi vaqt serverlarisiz yagona stendda yoki stendlar orasida (40 000 metrgacha masofalarni qo'llab-quvvatlaydi) amalga oshirilishi mumkin.

Xizmat yo'riqlari

Doimiy batareya tekshiruvi: Real vaqtdagi soatni elektr uzilganda yo'qotmaslik uchun ichki litiy batareyasini har 3–5 yilda almashtirish tavsiya etiladi.

Atmosferaviy monitoring: Modulni IP20 darajasiga ega stendga o'rnatish, namlikni 5% dan 95% gacha (kondensatsiyasiz) saqlash va changni muntazam ravishda tozalash kerak.

Dasturiy ta'minot yangilanishlari: Tizimni qayta jihozlash paytida ABBning hayot davri yangilanish tavsiyalariga (masalan, FPGA tuzatishlari) muvofiq mos dasturiy ta'minotni yangilang, bu interferentsiyaga chidamlilikni oshiradi.
