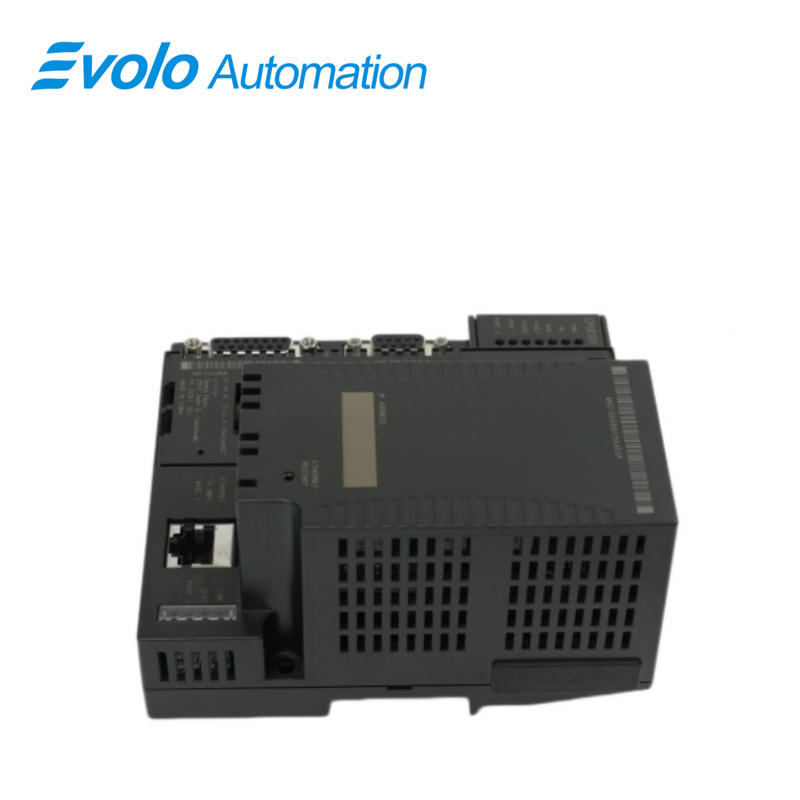

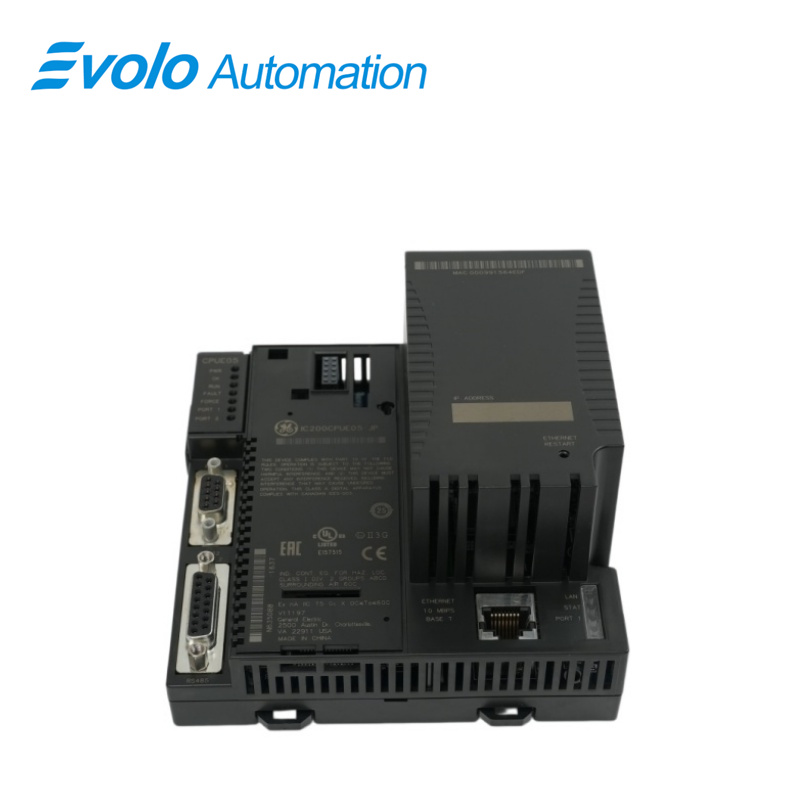

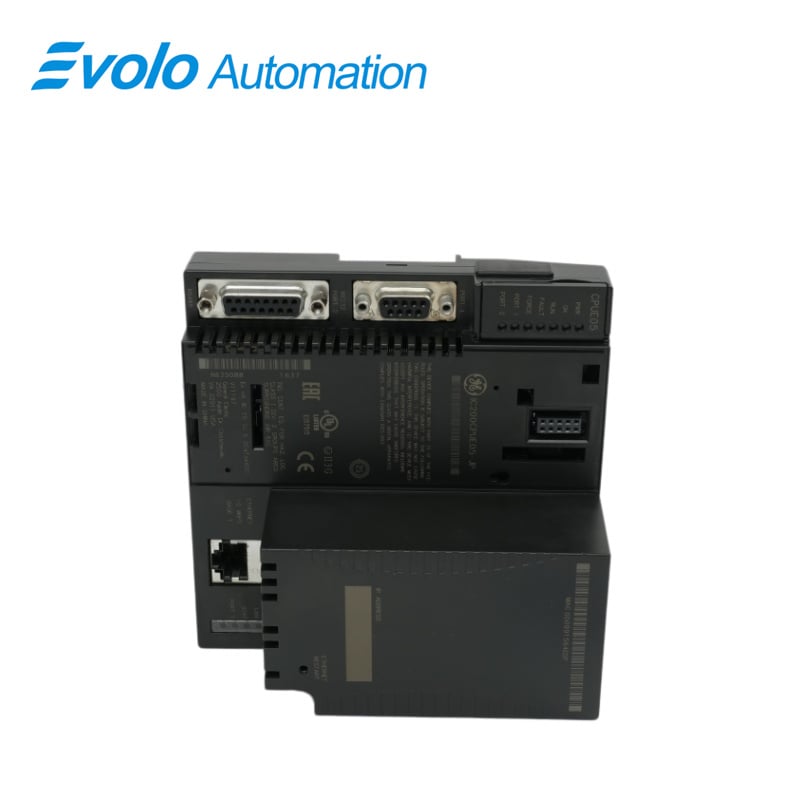

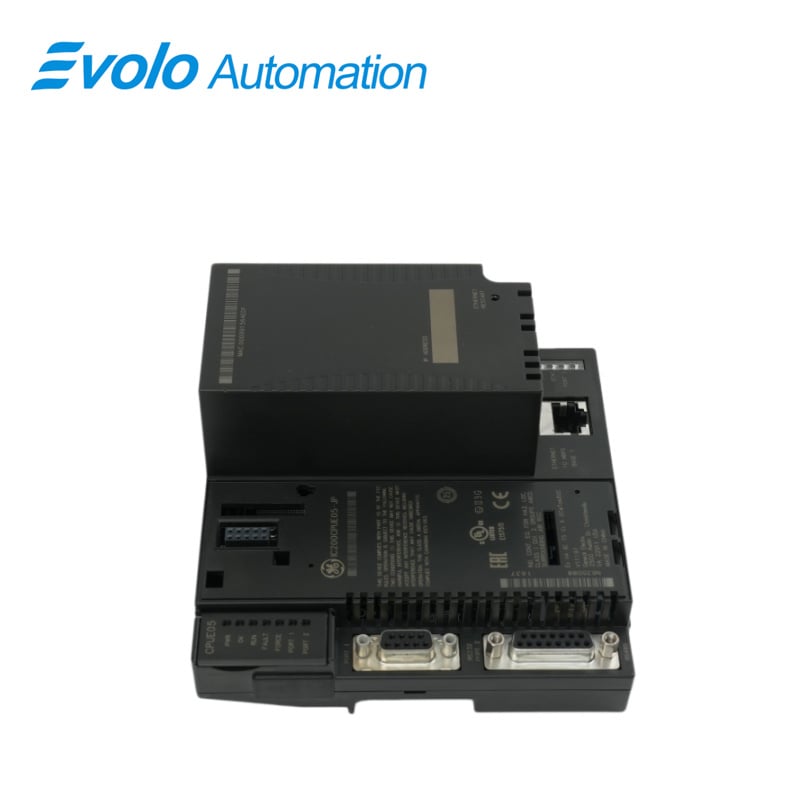

IC200CPUE05 Markaziy protsessor (CPU) moduli

Umumiy ko'rinish

Kelib chiqish joyi:	AQSH
Brend nomi:	GE
Model raqami:	IC200CPUE05
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Tavsif

IC200CPUE05 boshqa VersaMax* PLC CPU-lari bilan asosiy xususiyatlarni baham ko'radi. U kichik, ammo universal tizimda quvvatli PLC funksiyalarini taqdim etadi. CPUE05 tizim boshqaruvchisi sifatida maksimal 64 ta modul va 2048 ta kirish/chiqish nuqtasigacha bo'lgan tizimlarga xizmat qilishi mumkin. Ikki ketma-ket port RS-232 va RS-485 interfeyslarini ketma-ket aloqalar uchun taqdim etadi. CPUE05 shuningdek, o'rnatilgan Ethernet interfeysiga ega. RS-232 ketma-ket porti Ethernet interfeysi haqidagi diagnostik ma'lumotlarga kirishni ta'minlash uchun Mahalliy stansiya boshqaruvchisi rejimida sozlanishi mumkin. CPUE05 da 128 KB konfiguratsiya qilinadigan xotira mavjud. Shuningdek, CPUE05 EZ Program Store qurilmasi bilan mos keladi, bu qurilma dasturlarni, konfiguratsiyalarni va referent jadvallar ma'lumotlarini dasturlash dasturi yoki dasturlash vositasisiz yozish, o'qish, yangilash va tekshirish uchun ishlatilishi mumkin.

Qo'llanilishi

Qadoqlash va logistika zavodlari: Konveyer lentalari, qadoqlash uskunalari va materiallarni boshqarish jihozlari ni boshqarish uchun ishlatiladi.

Suvni tozalash obyektlari: Chiqindi suvlarni tozalash stansiyalari va sug'orish tizimlarini nazorat qilish uchun mos keladi.

Kimyo va farmatsevtika zavodlari: Aniq PID boshqaruvi va haqiqiy vaqtda ma'lumotlarni qayta ishlashni talab qiladigan jarayon avtomatlashtirishida foydalaniladi.

Ishlab chiqarish va qayta ishlash zavodlari: Kichik stanoklarni boshqarish yoki keng tarqoq tizimlarda uzoqdan boshqarish birliklari sifatida foydalaniladi.

Oziq-ovqat ishlab chiqarish zavodlari: Ishlab chiqarish liniyalari bo'yicha oddiy mantiqiy boshqaruv va aloqa integratsiyasi uchun foydalaniladi.

Xususiyatlari

1 Har biri 2048 ta kirish/chiqish nuqtasiga ega bo'lgan 64 tagacha modulni qo'llab-quvvatlaydi

2 Avtomatik sozlanishi yoki dasturlash dasturi yordamida dasturchi tomonidan sozlanishi mumkin

3 Dastur dasturi, apparat konfiguratsiyasi, ro'yxatlar (%R), analog kirishlar (%AI) va analog chiqishlar (%AQ) uchun sozlanadigan 128 KB xotira

4 Ladder Diagram (LAD) va Instruction List (IL) tillarida dasturlash

5 Dasturni saqlash uchun nozik (non-volatile) flash xotira

6 Dastur, ma'lumotlar va soat vaqti uchun batareyali rezerv

7 Super kondensator xotiraga 1 soat quvvat beradi - 1 soatdan ortiq vaqt davomida, ehtiyot batareya xotira tarkibini 6 oygacha himoya qiladi - ehtiyot batareya foydalanilmaganida 5 yil saqlanadi

8 Ishga tushirish/to'xtatish tugmasi

9 Oʻzgaruvchan nuqtali (haqiqiy) maʼlumotlar funksiyalari

10 RS-232, RS-485 va Ethernet aloqalarini joylashtirish

11 DIN temir yo'llariga quvvat bilan o'rnatilganda 70 mm balandlik (alohida sotiladi)

O'rnatish joyi

Ushbu preparat VersaMax tizimi bilan birga qo'llash uchun mo'ljallangan. Uning qismlari ochiq uskunalar deb hisoblanadi (foydalanuvchilar uchun ochiq bo'lishi mumkin bo'lgan elektr qismlariga ega) va xavfsizlikni ta'minlash uchun ishlab chiqarilgan yakuniy qo'rg'on ichida o'rnatilishi kerak. O'rnatilgan qolip kamida 12 mm kichiklikdagi qattiq jismlarga (masalan, barmoqlarga) qarshi himoya darajasini ta'minlashi kerak. Bu NEMA/ULning 1-tipli qo'riqlagichlari yoki IEC60529 IP20 darajasi bo'yicha kamida ifloslanish darajasi 2-darajali muhitni ta'minlaydigan qo'riqlagichlarga teng.

Oldindan o'rnatish tekshiruvi

Barcha yetkazib berish konteynerlarini shikastlanishlarga e'tibor bilan tekshiring. Agar qandaydir jihoz shikastlangan bo'lsa, darhol yetkazib berish xizmatiga xabar bering. Shikastlangan yetkazib berish konteynerini yetkazib berish xizmati tomonidan tekshirish uchun saqlab qo'ying. Jihozlarni ochgandan so'ng barcha seriya raqamlarini yozib oling. Tizimning istalgan qismini transportda yoki yetkazib berishda qaytadan ishlatish ehtimoli borligi sababli, yetkazib berish konteynerlarini va qadoqlash materiallarini saqlab qo'ying.

Tez-tez so'raladigan savollar

Savol: IC200CPUE05 nima?
Javob: Bu GE tomonidan VersaMax seriyasi ostida ishlab chiqilgan CPU moduli

S: IC200CPUE05 ning ichki Ethernet interfeysining vazifasi nima?
J: Ichki Ethernet interfeysi 10BaseT tarmog‘i orqali aloqa qilish imkonini beradi va yarim va to‘liq dublikat ishlashni qo‘llab-quvvatlaydi. Bu markaziy protsessor (CPU) bilan bosh kompyuterlar va boshqa GE Fanuc PLC lar o‘rtasidagi aloqani ta'minlab, ma'lumotlarga kirish va tizim integratsiyasini osonlashtiradi.

S: Modul aloqa rejimlarini avtomatik ravishda o‘zgartira oladimi?
J: Ha, agar RTU operatsiyalari uchun har qanday ketma-ket portdan foydalanilsa, modul avtomatik ravishda SNP slave rejimiga o‘tadi. Shuningdek, agar CPU To'xtatish (Stop) rejimida bo'lib, Ketma-ket I/O uchun sozlangan bo'lsa, Port 1 avtomatik ravishda SNP slave rejimiga qaytadi.

S: IC200CPUE05 ning Ethernet Qayta ishga tushirish tugmasining maqsadi nima?
J: Ethernet Qayta ishga tushirish tugmasi Port 1 CPU uchun ishlatiladigan holda uning rejimini majburiy ravishda o'zgartirish imkonini beradi. Port majburiy rejimda PLC elektr ta'minoti uzilgunga yoki tugma qaytadan bosilgunga qadar saqlanadi; bu portning ishlashini tezda qayta sozlash yoki tiklash uchun qulay usuldir.
