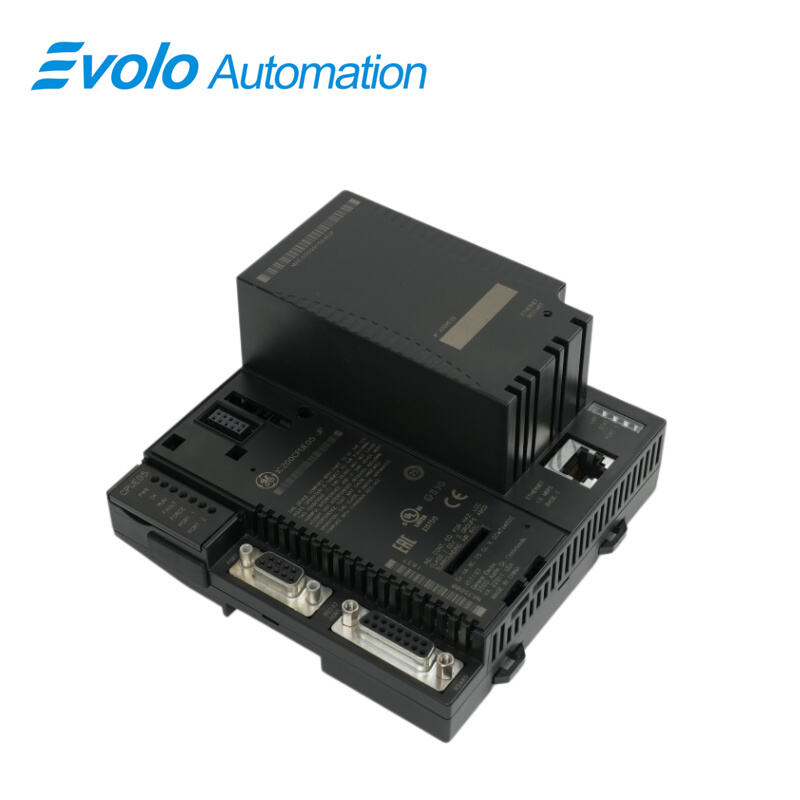

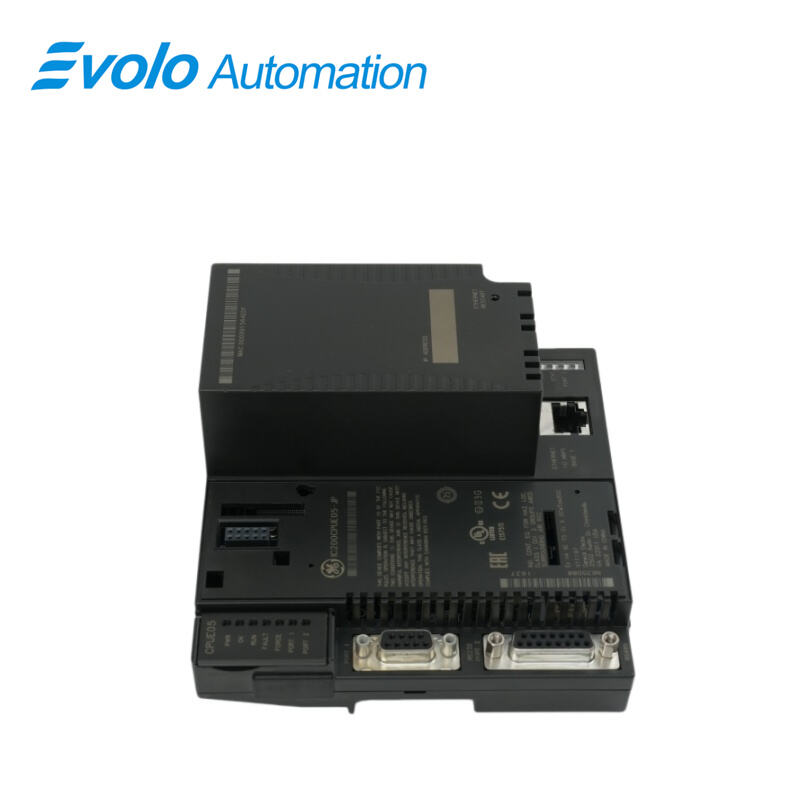

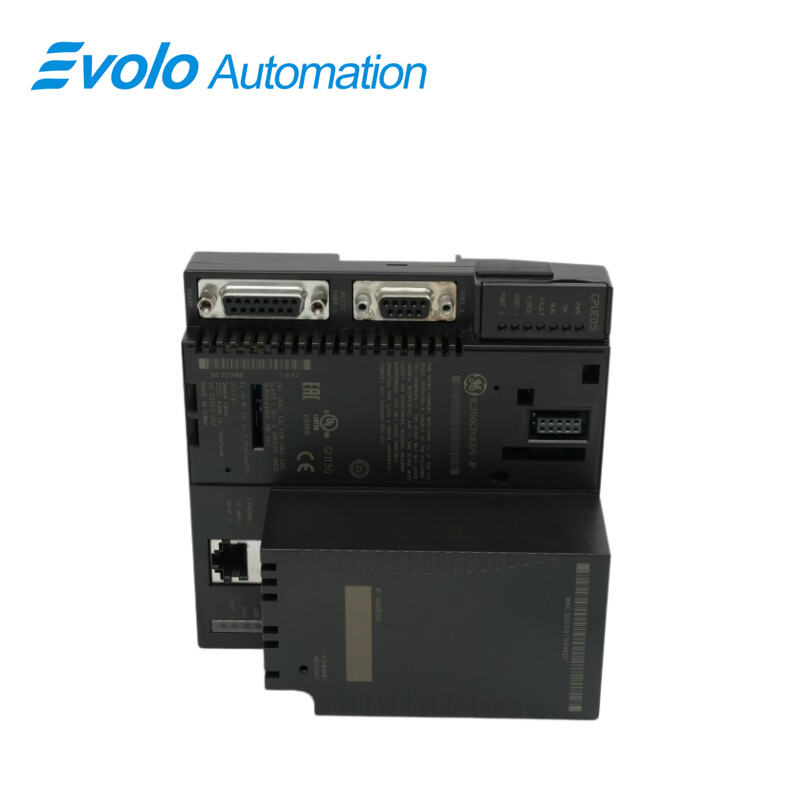

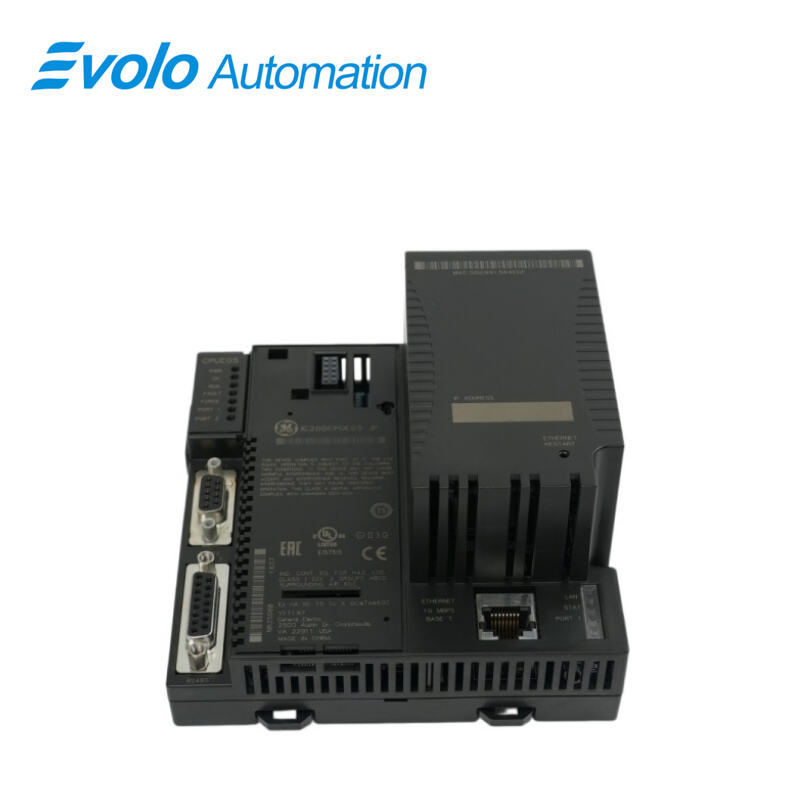

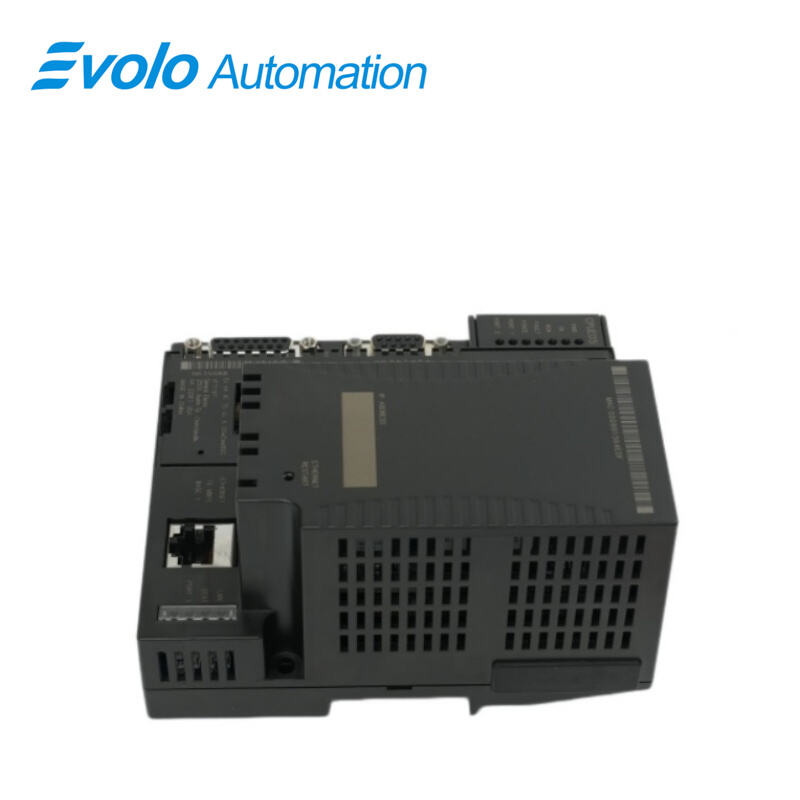

CPU modul IC200CPUE05, čínský výrobce, dodavatel a továrna CPU modulů IC200CPUE05

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IC200CPUE05
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Model:	IC200CPUE05
Typ modulu:	CPU
Rozměry (V×Š×H):	12,8 × 13 × 7 cm
Hmotnost:	0.25 KG
Ukládání programů:	Systémová paměť flash, RAM zálohovaná baterií
Příkon (bez příslušenství):	5 V DC: 220 mA; 3,3 V DC: 570 mA
Příkon (s příslušenstvím):	5 V DC: 320 mA
Podpora čísel s pohyblivou řádovou čárkou:	Ano
Rychlost provádění logických operací:	0,8 ms/kB (typická hodnota)
Přesnost RTC (časovače):	100 ppm (±9 s/den)
Přesnost hodin reálného času:	23 ppm (±2 s/den při 30 °C); 100 ppm (±9 s/den v celém rozsahu)
Vestavěná komunikace:	RS-232, RS-485, Ethernet
Konfigurovatelná paměť:	maximálně 128 KB
Rychlost přenosu dat přes Ethernet:	10 Mbit/s (poloviční / plný duplex)
Ethernetový port:	RJ-45 (UTP)
Připojení serveru SRTP:	8
Výměny EGD:	32 výměn založených na konfiguraci
Limity EGD:	100 rozsahů dat; 1400 bajtů na výměnu
Časová synchronizace EGD:	Není podporováno
Selektivní spotřeba EGD:	Ano
Nahrání konfigurace EGD:	Ano (PLC do programátoru)
Správce vzdálené stanice:	Podpora protokolu UDP
Místní správce stanice:	RS-232 přes port CPU 1

Popis

IC200CPUE05 sdílí základní funkce ostatních PLC procesorů řady VersaMax*. Poskytuje výkonné PLC funkce v malém a univerzálním systému. CPUE05 může sloužit jako řídící jednotka systému pro až 64 modulů s maximálně 2048 vstupními/výstupními body. Dva sériové porty poskytují rozhraní RS-232 a RS-485 pro sériovou komunikaci. CPUE05 také obsahuje vestavěné ethernetové rozhraní. Sériový port RS-232 lze nakonfigurovat pro provoz jako místní správce stanice, čímž se umožní přístup k diagnostickým informacím o ethernetovém rozhraní. CPUE05 má 128 KB konfigurovatelné paměti. Kromě toho je CPUE05 kompatibilní se zařízením EZ Program Store, které lze použít k zápisu, čtení, aktualizaci a ověření programů, konfigurací a dat referenčních tabulek bez nutnosti programovacího zařízení nebo programovacího softwaru.

Použití

Závody pro balení a logistiku: Používá se k řízení dopravních pásů, balicích strojů a zařízení pro manipulaci s materiálem.

Zařízení pro úpravu vody: vhodné pro monitorování čistíren odpadních vod a zavlažovacích systémů.

Chemické a farmaceutické závody: používáno pro automatizaci procesů vyžadující přesné PID řízení a zpracování dat v reálném čase.

Výrobní a zpracovatelské závody: používáno k řízení malých obráběcích strojů nebo jako dálkové řídicí jednotky v rozsáhlých distribuovaných systémech.

Potravinářské výrobní závody: používáno pro jednoduché logické řízení a integrovanou komunikaci na výrobních linkách.

Vlastnosti

1 Podporuje až 64 modulů s až 2048 vstupními/výstupními body

2 Lze nakonfigurovat automaticky nebo pomocí programátoru s použitím konfiguračního softwaru

3 128 KB konfigurovatelné paměti pro aplikační program, hardwarovou konfiguraci, registry (%R), analogové vstupy (%AI) a analogové výstupy (%AQ)

4 Programování v jazyce schématu kontaktů (Ladder Diagram) a seznamu instrukcí (Instruction List)

5 Nevolatilní flash paměť pro ukládání programu

6 Bateriová záloha pro program, data a hodiny reálného času

7 Superkondenzátor zajišťuje napájení paměti po dobu 1 hodiny – po více než 1 hodině záložní baterie chrání obsah paměti až po dobu 6 měsíců – záložní baterie má skladovací životnost 5 let, pokud není používána

8 Tlačítko pro spuštění/zastavení

9 Funkce pro výpočty s pohyblivou řádovou čárkou (reálná čísla)

10 Vestavěné komunikační rozhraní RS-232, RS-485 a Ethernet

11 Výška 70 mm při montáži na DIN lištu spolu s napájecím zdrojem (prodává se samostatně)

Umístění instalace

Tento výrobek je určen pro použití v systému VersaMax. Jeho součásti jsou považovány za otevřené zařízení (obsahují živé elektrické části, ke kterým mohou uživatelé mít přístup) a musí být nainstalovány v uzavřené skříni, která zajišťuje bezpečnost. Skříň musí mít minimálně stupeň ochrany proti pevným předmětům o průměru 12 mm (např. prsty). To odpovídá skříni dle standardu NEMA/UL typu 1 nebo krytí dle IEC 60529 IP20, která zajišťuje prostředí s minimálním stupněm znečištění 2.

Kontrola před instalací

Pečlivě zkontrolujte všechny přepravní kontejnery na poškození. Pokud je některé zařízení poškozeno, okamžitě o tom informujte přepravní službu. Poškozený přepravní kontejner ponechte pro kontrolu přepravní službou. Po vybalení zařízení zaznamenejte všechna sériová čísla. Uložte přepravní kontejnery a obalový materiál pro případ, že bude nutné přepravit nebo odeslat některou část systému.

Často kladené otázky

Otázka: Co je IC200CPUE05?
Odpověď: Jedná se o CPU modul vyvinutý společností GE v rámci řady VersaMax.

Otázka: Jakou funkci má vestavěné rozhraní Ethernet u modulu IC200CPUE05?
Odpověď: Vestavěné rozhraní Ethernet umožňuje komunikaci přes síť 10BaseT s podporou jak poloduplexního, tak plnoduplexního provozu. Umožňuje CPU komunikovat s hostitelskými počítači a jinými PLC společnosti GE Fanuc, čímž usnadňuje přístup k datům a integraci systému.

Otázka: Může modul automaticky přepínat komunikační režimy?
A: Ano, pokud je kterýkoli sériový port používán pro RTU operace, modul se automaticky přepne do režimu SNP slave. Kromě toho, pokud je CPU v režimu Stop a je nakonfigurováno pro sériový vstup/výstup, port 1 se automaticky vrátí do režimu SNP slave.

Q: Jaký je účel tlačítka Restart Ethernet na modulu IC200CPUE05?
A: Tlačítko Restart Ethernet umožňuje uživatelům vynutit změnu režimu portu 1, je-li tento port nakonfigurován pro použití CPU. Port zůstane ve vynuceném režimu, dokud není PLC znovu napájeno nebo dokud se tlačítko znovu nestiskne, což poskytuje rychlou možnost resetování nebo úpravy provozu portu.
