Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
DSQC611 3HAC13389-2 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Model: |
DSQC611 3HAC13389-2 |
|
Turi: |
Kontaktor birligi |
|
O'lchovlar: |
15,9 x 1,8 x 9,9 sm |
|
Vazn: |
0,12 kg |
|
Nominal voltaj: |
Oʻzgaruvchan tok 24 V |
|
Nominal to'kimi: |
20 A |
|
Chiqish kanallari: |
8 |
|
Chiqish quvvati: |
480 Vt |
|
Ishlash harorati: |
-20 °C dan +60 °C gacha |
|
Saxlanish harorati: |
-40°C до +80°C |
|
Qo'llanma sinf: |
IP20 |
Tavsif

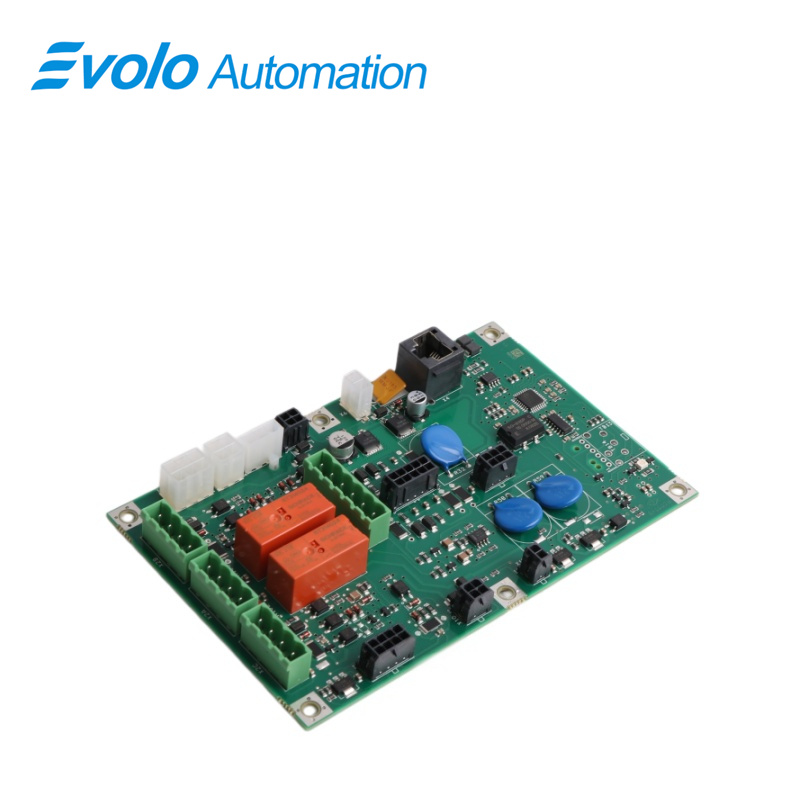

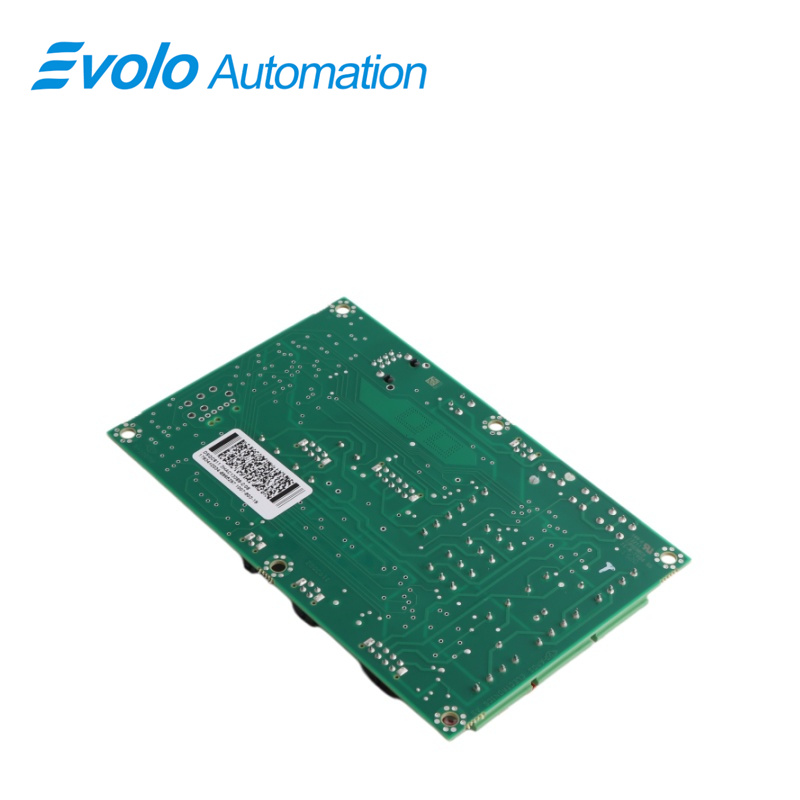

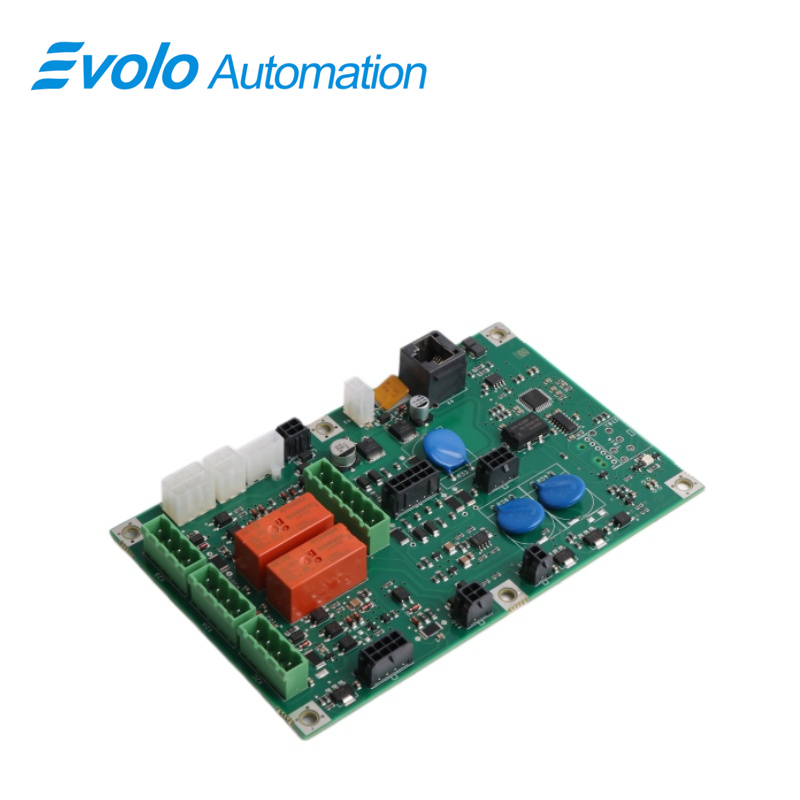

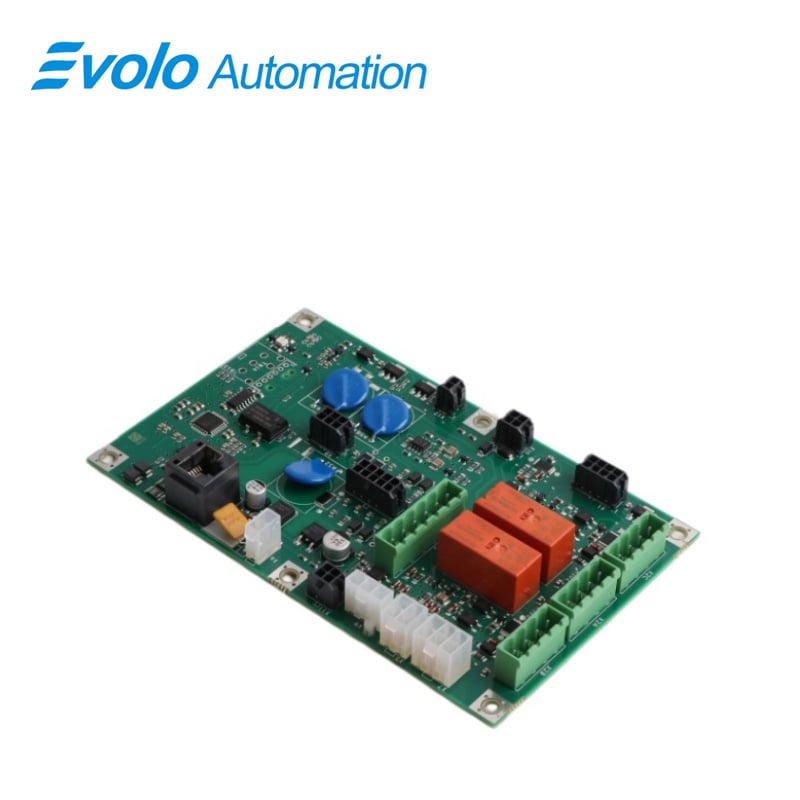

The DSQC611 3HAC13389-2 bu ABB tomonidan ishlab chiqarilgan kontaktor birligidir va ABBning sanoat robotlari boshqaruv tizimining bir qismidir. Bu modul asosan robotning dvigatellari va tormozlarini boshqarish uchun ishlatiladi, robotning silliq ishlashini taʼminlaydi va shuningdek, tashqi qurilmalarga quvvat yetkazib berish uchun quvvat taqsimlash paneli sifatida ham xizmat qiladi.
Qo'llanilishi
Avtomobil montaj zavodlari: Qoʻshish va materiallarni koʻchirish robotlarini boshqaruvchi kuch tarmoqlari.
Elektronika tozalik xonalari: Yuqori aniqlikdagi sirtga oʻrnatish yoki montaj ish stansiyalarida xavfsizlikni nazorat qilish.
Qoʻyilma yoki qayta ishlash zavodlari: Qattiq sharoitda avtomatlashtirilgan yuk tashish va yuk tushirish, sanoat robotlari bilan birgalikda ishlash.
Oziq-ovqat qadoqlash zavodlari: yuqori tezlikdagi paletizatsiya va saralash liniyalarga integratsiya.
Raqobat afzalligi
Muhofaza funksiyalari: Yuk ortishi va qisqa tutashuvdan himoya qilish bilan jihozlangan bo'lib, tizimning xavfsizligi va ishonchliligi oshiriladi. Modul tok nominal qiymatdan oshganda yoki qisqa tutashuv sodir bo'lganda avtomatik ravishda quvvatni uzib qo'yadi va jihozlarga zarar yetkazishni oldini oladi.
Izolyatsiya himoyasi: Optokupler izolyatsiyasini ta'minlaydi, signal xavfsizligi va ishonchliligini oshiradi. Elektr shovqinlarini va shovqinlarni samarali ravishda izolyatsiya qiladi va barqaror signal uzatilishini ta'minlaydi.
Boshqaruv funksiyalari: Robotning dvigatellari va tormozlarining ishlashini boshqaradi, robot harakatlarining silliq va aniq bo'lishini ta'minlaydi.
Quvvat taqsimoti: Quvvat taqsimot paneli sifatida u tashqi qurilmalarga maksimal 24 A tok beradi va turli xil qurilmalarning quvvat ehtiyojlarini qondiradi.
Xatosizlashtirish
Tipik belgi: Robot "Dvigatel yoqilmaydi" yoki "Kontaktor orqaga aloqa xatosi" haqida xabar beradi.
Tizim "Xavfsizlik doirasi xatosi" ni ko'rsatadi.
Muammo hal etish bosqichlari:
Relaylarni tekshiring: Avtomatik tizimdagi relaylar qo‘llanilayotganligini va kontaktlar yonib ketganligini kuzating.
Signalni sinovdan o'tkazing: Boshqaruv signali CPU dan doskaga kirish terminalariga yetib bormoqda yoki yo‘qligini o'lchang.
Ulanishni tekshiring: Doskaga ulangan lentli kabelni qaytadan ulang (masalan, 3HAC13389-2/07A modeliga mos keladigan ulagich).
Tez-tez so'raladigan savollar
Savol: Avariya DSQC611 3HAC13389-2 robotni to'liq quvvatdan mahrum qiladimi?
Javob: Yoʻq. DSQC611 3HAC13389-2 asosan dvigatel quvvatini boshqaradi (Dvigatellar ON holatda). Agar u nosozlikka uchrasa, dvigatellarga quvvat berib bo'lmaydi, lekin o'qitish pultida odatda tizim haqidagi ma'lumotlar hali ham ko'rsatiladi.
Savol: Nima uchun tizim "Kontaktor orqaga bog'lanish nosozligi" xatosini bildiradi? DSQC611 3HAC13389-2 ?
Javob: Bu kontaktor orqaga bog'lanish kontaktlarining ishlamay qolishi yoki nosozligi tufayli tizim kontaktorning haqiqiy qo'llanilish signali aniqlay olmasligi sababli sodir bo'lishi mumkin.
Savol: DSQC611 3HAC13389-2 iRC5 Compact shkafalarni qo'llab-quvvatlaydimi?
J: MOQ DSQC611 3HAC13389-2 asosan IRC5 standart shkafalarida ishlatiladi. IRC5 Compact tizimlari odatda yanada integratsiyalangan boshqaruv doskalari ishlatadi.
S: Almashtirish DSQC611 3HAC13389-2 tizimni qaytadan o'rnatishni talab qiladimi?
Javob: Yoʻq. DSQC611 3HAC13389-2 bu apparat boshqaruv moduli. Almashtirilgandan so'ng, odatda normal ishlashni tiklash uchun to'g'ri ulanish etarli bo'ladi.
