Unité de contacteur DSQC611 3HAC13389-2, fabricants, fournisseurs et usine chinois d’unités de contacteur DSQC611 3HAC13389-2

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSQC611 3HAC13389-2
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	DSQC611 3HAC13389-2
Type :	Unité de contacteur
Dimensions:	15,9 x 1,8 x 9,9 cm
Poids :	0,12 kg
Tension nominale :	CA 24 V
Courant nominal:	20 A
Canaux de sortie :	8
Puissance de sortie :	480 W
Température de fonctionnement :	-20°C à +60°C
Température de stockage :	-40°C à +80°C
Classe de protection :	IP20

Description

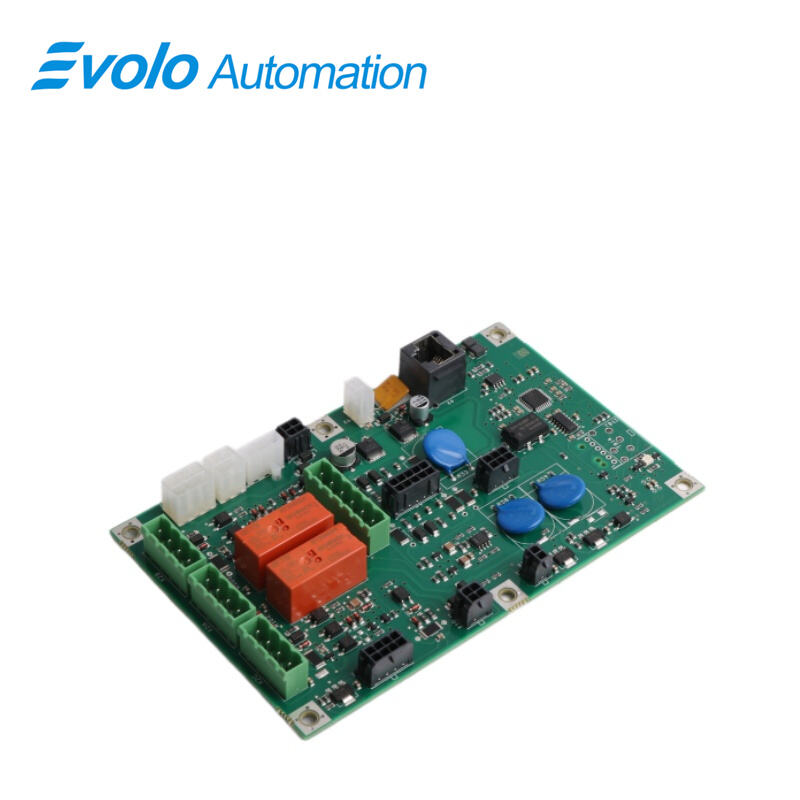

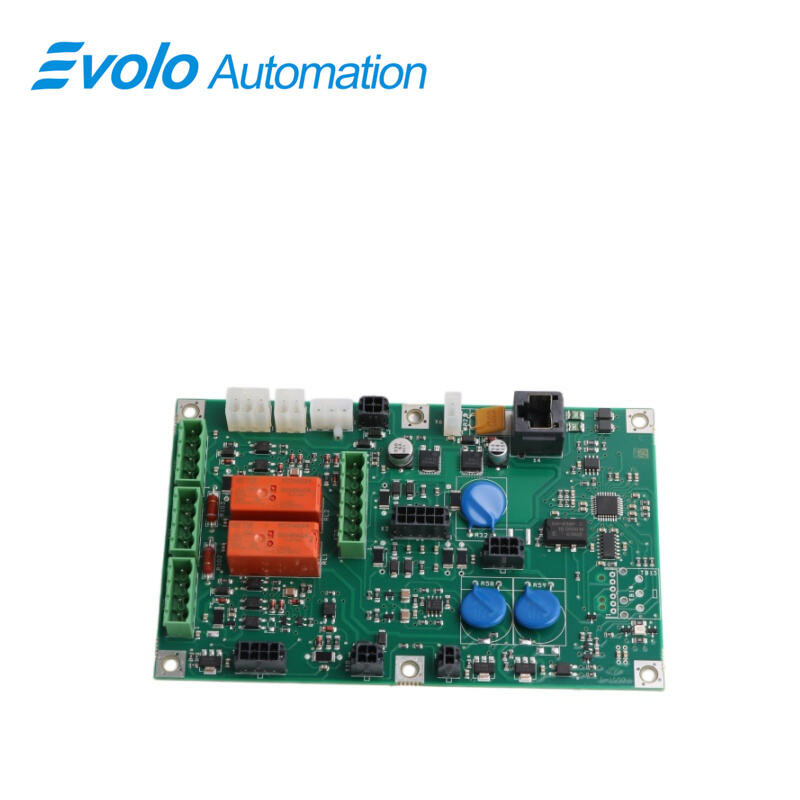

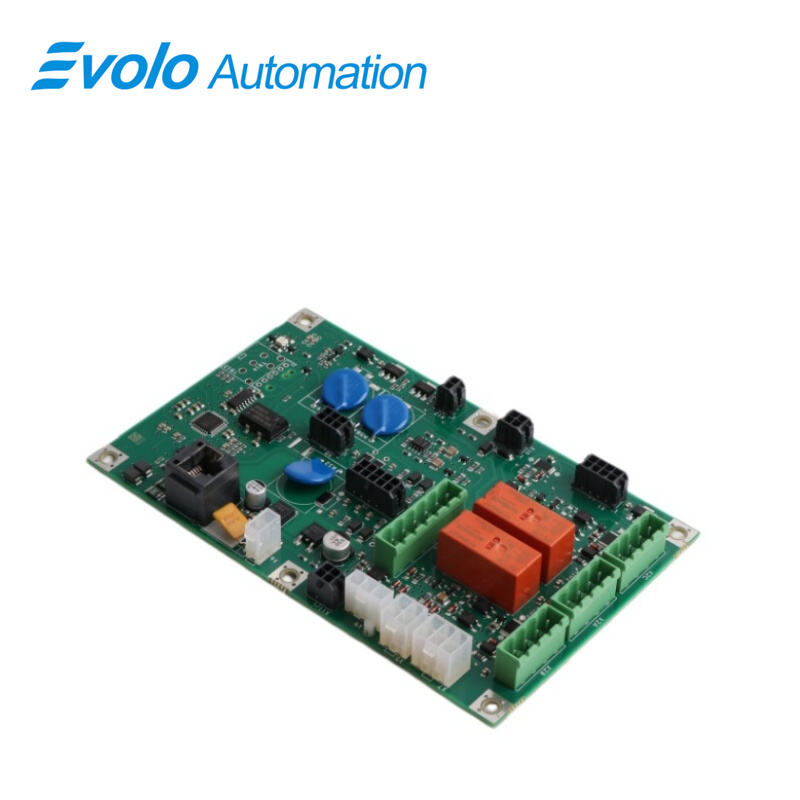

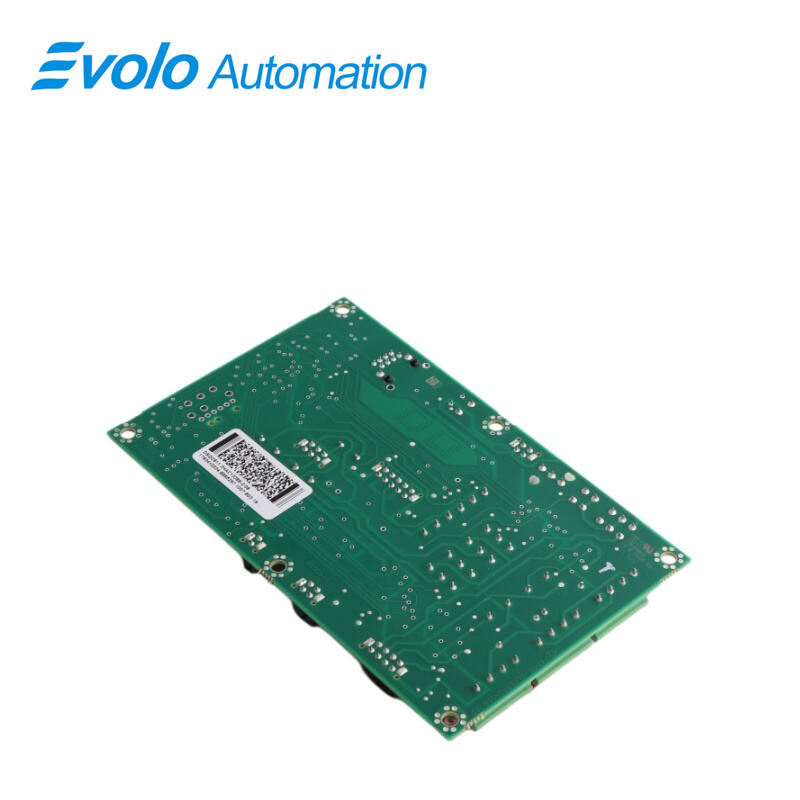

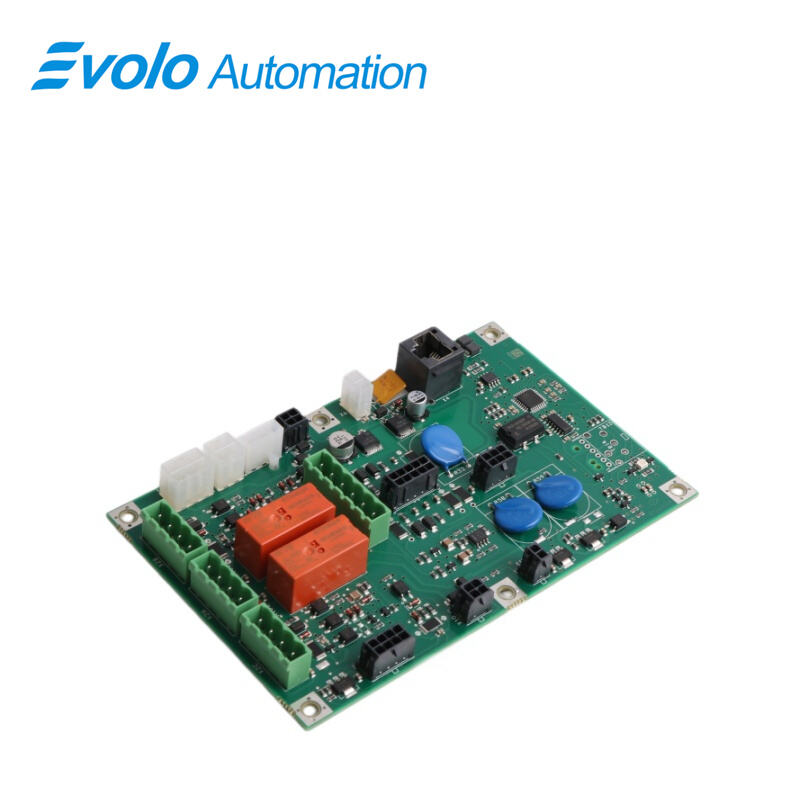

La DSQC611 3HAC13389-2 est une unité de contacteur fabriquée par ABB et fait partie du système de commande robotique industrielle d’ABB. Ce module est principalement utilisé pour commander les moteurs et les freins du robot, assurant ainsi un fonctionnement fluide du robot, et agit également comme un tableau de répartition d’énergie pour alimenter des dispositifs externes.

Applications

Usines d’assemblage automobile : circuits d’alimentation commandant les robots de soudage et de manutention de matériaux.

Salles blanches électroniques : commande de sécurité pour des postes de travail à haute précision destinés au montage en surface ou à l’assemblage.

Fonderies de pièces moulées sous pression / usines de forgeage : chargement et déchargement automatisés dans des environnements sévères, en coopération avec des robots industriels.

Usines d'emballage alimentaire : intégration dans des lignes de palettisation et de tri à haute vitesse.

Avantage concurrentiel

Fonctions de protection : équipé d'une protection contre les surcharges et les courts-circuits, ce qui améliore la sécurité et la fiabilité du système. Le module coupe automatiquement l'alimentation pour éviter tout dommage aux équipements lorsque le courant dépasse la valeur nominale ou lorsqu'un court-circuit se produit.

Protection d'isolement : assure une isolation par optocoupleur, renforçant la sécurité et la fiabilité des signaux. Isole efficacement les bruits électriques et les interférences, garantissant une transmission stable des signaux.

Fonctions de commande : commande le fonctionnement des moteurs et des freins du robot, assurant des mouvements fluides et précis du robot.

Distribution d'énergie : en tant que carte de distribution d'énergie, elle fournit jusqu'à 24 A de courant aux dispositifs externes, répondant ainsi aux besoins énergétiques variés de ces dispositifs.

Résolution de problèmes

Symptôme typique : le robot signale « Moteur impossible à alimenter » ou « Erreur de rétroaction du contacteur ».

Le système affiche « Erreur de boucle de sécurité ».

Étapes de dépannage:

Vérifier les relais : observer si les relais embarqués sont activés et si leurs contacts sont brûlés.

Test du signal : mesurer si le signal de commande provenant de l’unité centrale (CPU) est bien acheminé aux bornes d’entrée de la carte.

Vérification des connexions : rebrancher le câble plat sur la carte (par exemple, le connecteur correspondant au modèle 3HAC13389-2/07A).

FAQ

Q : Une défaillance de la DSQC611 3HAC13389-2 entraîner une perte totale d’alimentation du robot ?
R : Non. Le DSQC611 3HAC13389-2 contrôle principalement l’alimentation des moteurs (Moteurs ACTIVÉS). En cas de défaillance, les moteurs ne peuvent pas être alimentés, mais la console d’enseignement affiche généralement encore les informations système.

Q : Pourquoi le système signale-t-il « Défaut de rétroaction du contacteur » sur le DSQC611 3HAC13389-2 ?
R : Cela peut être dû à des contacts de rétroaction usés ou défectueux, empêchant le système de détecter le signal réel d’activation du contacteur.

Q : Est-ce que le DSQC611 3HAC13389-2 prend en charge les armoires IRC5 Compact ?
A : Les DSQC611 3HAC13389-2 est principalement utilisée dans les armoires standard IRC5. Les systèmes IRC5 Compact utilisent généralement des cartes de commande plus intégrées.

Q : Le remplacement du DSQC611 3HAC13389-2 nécessiter une réinstallation du système ?
R : Non. Le DSQC611 3HAC13389-2 est un module de commande matériel. Après remplacement, un raccordement électrique approprié est généralement suffisant pour rétablir le fonctionnement normal.
