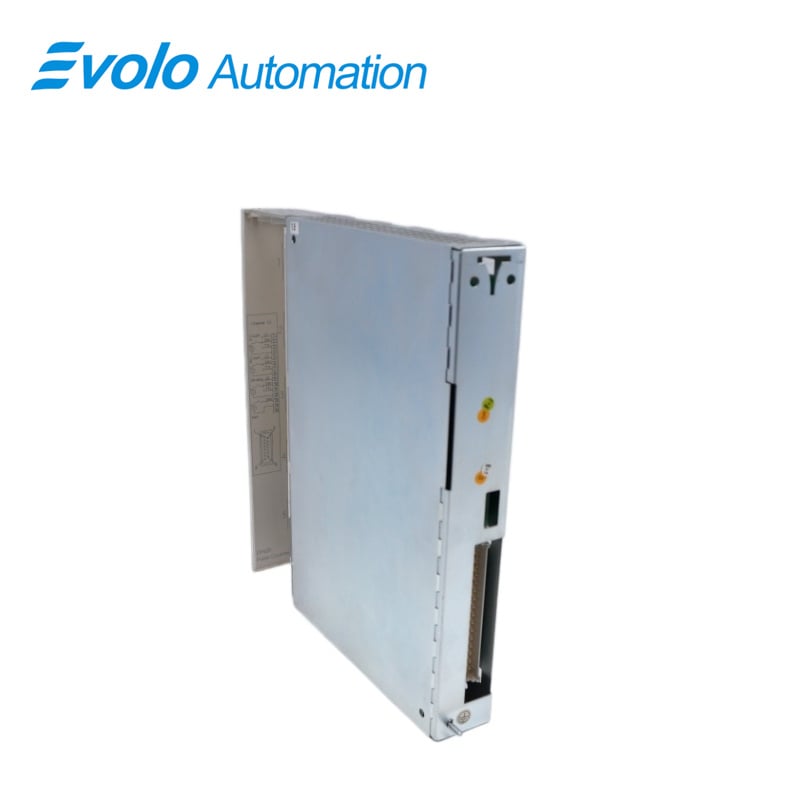

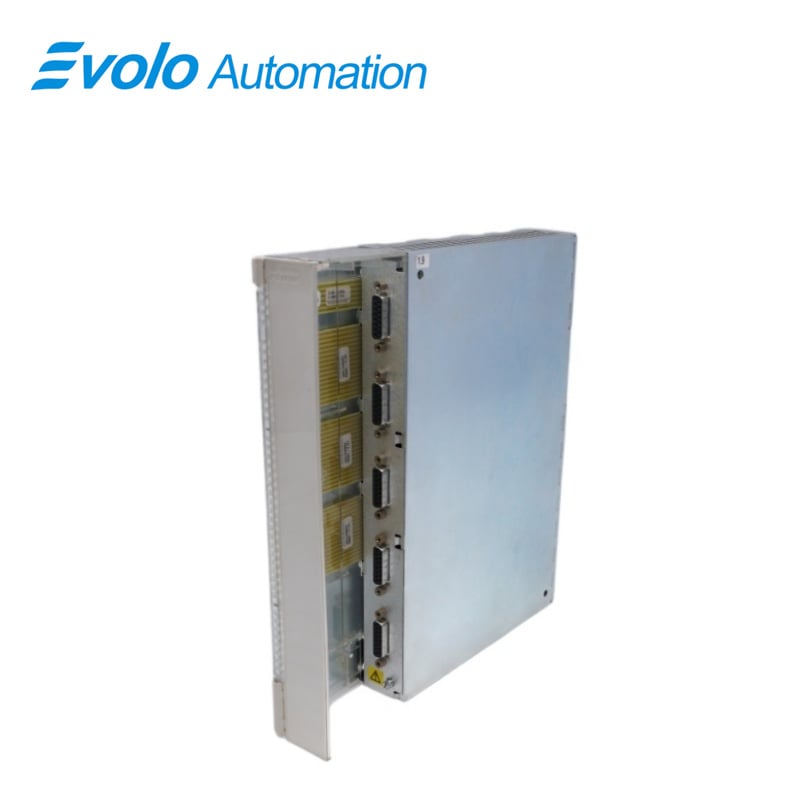

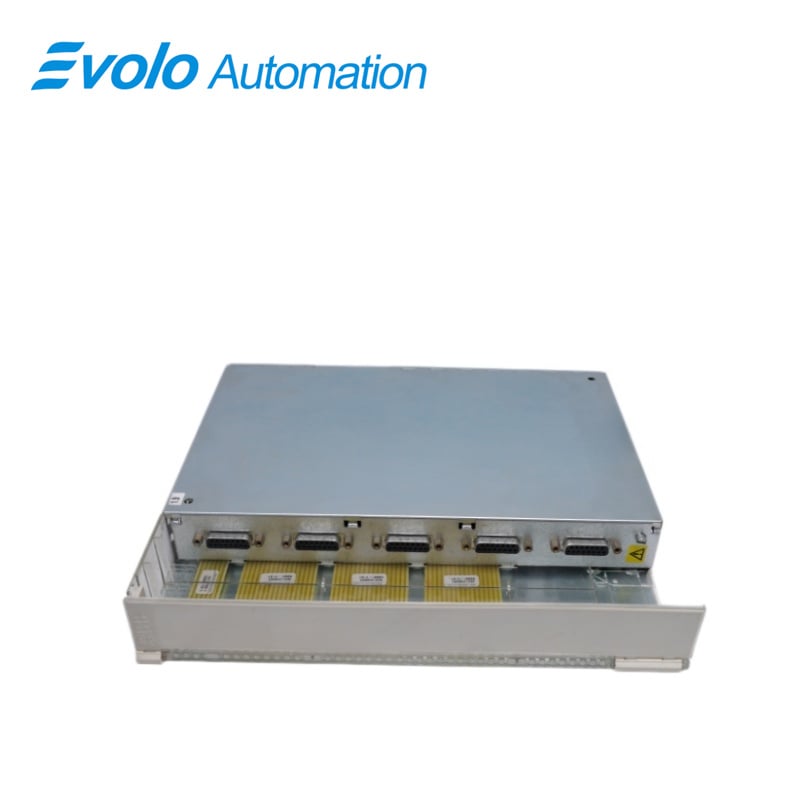

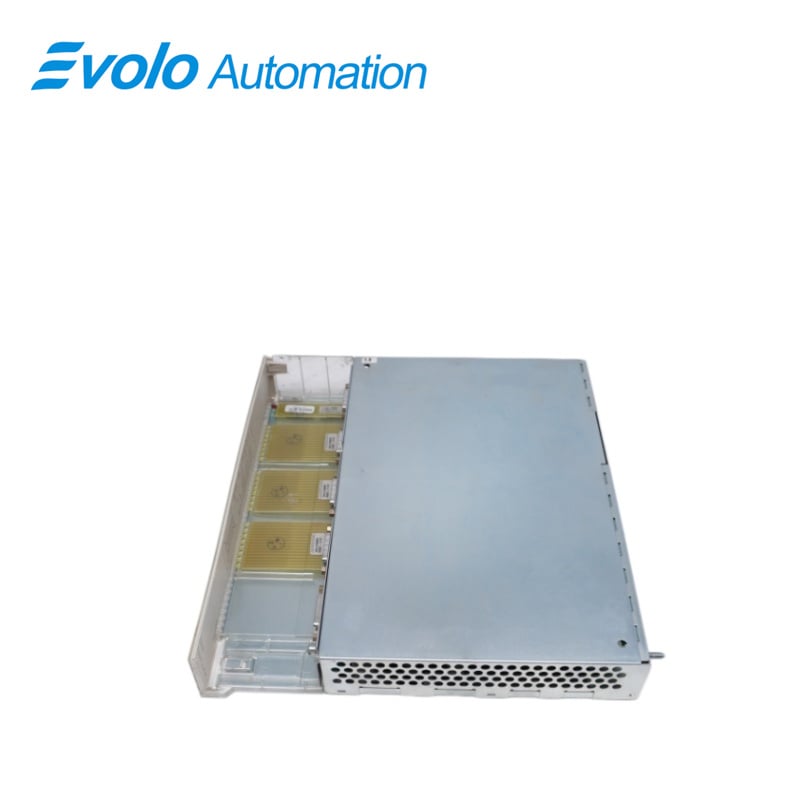

DP620 3BHE300016R1 Yuqori tezlikdagi sanagich

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	DP620 3BHE300016R1
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Tavsif

ABB DP620 3BHE300016R1 — sanoat avtomatlashtirish tizimlari uchun mo'ljallangan yuqori tezlikdagi impuls sanagich moduli. U ko'p kanalli kirish qayta ishlash imkoniyatlariga ega va aniq vaqt belgilash funksiyalarini bajaradi; shu sababli, yuqori aniqlikdagi joylashuvni aniqlash va tezlikni boshqarish talab qilinadigan sanoat ilovalari uchun mos keladi.

Qo'llanilishi

Katta issiqlik elektr stansiyalari (bug' turbinalari / yordamchi jihozlarni boshqarish):

Tahlil: Turbina tezligini yoki aniq suv berish nasosining oqimi (turbina oqim hisoblagichidagi impulslar orqali) nazorat qilish uchun ishlatiladi. Uning yuqori chastotali javobi tezlikdan oshib ketishni oldini olish mantiqasini millisekund darajasida trigerr qilishini ta'minlaydi.

Po'lat va metallurgiya zavodlari (plitalarni siqish):

Tahlil: Qo'zg'atish vali konveyeridagi kodlaygichlarga ulanib, po'lat plitani uzunligini aniq o'lchash yoki kesish uskunasining sinxron pozitsiyasini boshqarish imkonini beradi. Yuqori tezlikda qo'zg'atish jarayonida DP620 ning sanash aniqligi mahsulotning o'lchamlari bo'yicha mos kelish darajasiga bevosita ta'sir qiladi.

Qog'oz va bosma zavodlari:

Tahlil: Qog'oz konveyerining chiziqli tezlik sinxronizatsiyasini boshqarib, qog'ozdagi nozik taranglik tufayli uning uzilishini oldini oladi.

Xususiyatlari

1. Asosiy funktsiyalar

Yuqori tezlikdagi sanash qobiliyati: Bitta fazali 6 nuqtali (har biri 50 kHz kirish) yoki ikki fazali 3 kanalli (har biri 15 kHz kirish) yuqori tezlikdagi impuls sanashni qo'llab-quvvatlaydi.

Ko'p rejimli kirish: Har bir kirish chastotasi 50 kHz gacha bo'lgan, 4 nuqtali mustaqil boshqaruvli 2 kanalli rejimga sozlanishi mumkin.

Keng chastota diapazoni: 6 Hz dan 4,8 kHz gacha bo'lgan kirish chastota diapazonini qo'llab-quvvatlaydi, turli xil qo'llanish vaziyatlari uchun moslashuvchan.

Jami 8 nuqta: 8 ta kirish nuqtasini integratsiya qiladi, barchasi yuqori tezlikdagi sanagich funksiyalariga ega.

2. Aniq vaqt belgilash funksiyasi

Ko'p darajali vaqt belgilash aniqligi:

0,5 ms birlik: Vaqt belgilash diapazoni 0,5 ms dan 1,5 s gacha, yuqori tezlikdagi javob berish vaziyatlari uchun mos.

10 ms birlik: Vaqt belgilash diapazoni 10 ms dan 30 s gacha, anʼanaviy boshqaruv dasturlari uchun mos.

Moslashuvchan vaqt belgilash konfiguratsiyasi: 8 ta mustaqil dasturni qoʻllab-quvvatlaydi (faqat C10 kirish uchun 6 ta dastur).

Impuls doimiylik: Impuls signali aniqligini va barqarorligini taʼminlash uchun 4 ta dastur beriladi.

3. Tizim integratsiya qobiliyatlari

Aloqa interfeysi: FBP magistrali moslashtiruvchi moduli sifatida u markaziy protsessor bilan samarali aloqa oʻrnatish uchun neytral magistral interfeys funksiyasini birlashtiradi.

Tarqoq kengaytirish: Markazdan kengaytirish orqali maksimal 7 ta kirish/chiqish moduli (maksimal 4 ta analog modul) qoʻshilishi mumkin.

Moslik: ABB System 800xA va boshqa sanoat avtomatlashtirish tizimlari bilan mukammal mos keladi va shu tufayli tizimni silliq integratsiya qilish imkonini beradi.

Tez-tez so'raladigan savollar

S1: DP620 3BHE300016R1 24 V kodlagichga ulanishi mumkinmi?
J: Ha. U odatda standart 24 V HTL darajali signalarga mos keladi, lekin kirish tok cheklovchi qarshilik konfiguratsiyasi qoʻllanmaga mos kelishini tekshirish kerak.

Savol 2: DP620 3BHE300016R1 qizdirib almashtirishni qo'llab-quvvatlaydimi?
Javob: Qizdirib almashtirish qat'iy taqiqlangan. S600 avtobus aloqa chipini himoya qilish uchun almashtirishdan oldin stendning quvvatini uzish kerak.

Savol 3: Nima uchun hisoblagich qiymatim doim nolga teng, lekin maydon enkoderi DP620 3BHE300016R1 atrofida aylanmoqda?
Javob: Modulning L+ tashqi quvvat manbai o'rnatilganligini yoki enkoderning A/B fazalari teskari ulangan/yoki qisqa tutashganligini tekshiring.

Savol 4: DP620 3BHE300016R1 tezlikni va umumiy pozitsiyani bir vaqtda o'lchay oladimi?
Javob: Ha. AC450 muhandislik dasturida (masalan, AMPL) chastota (tezlik) va schetchik (pozitsiya) qiymatlari bir vaqtda o'qilishi mumkin.

Savol 5: DP620 3BHE300016R1 uchun maksimal kirish chastotasi qanchalik?
Javob: Odatda 50 kHz – 100 kHz gacha bo'lgan impuls chastotalarini qo'llab-quvvatlaydi, bu oddiy DI modullaridan ancha yuqori.
