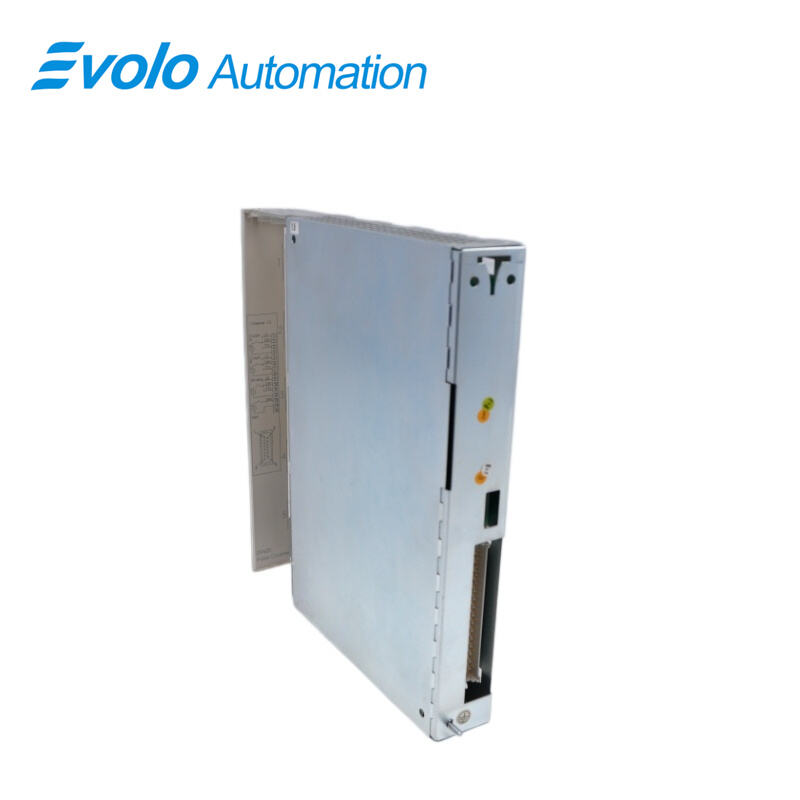

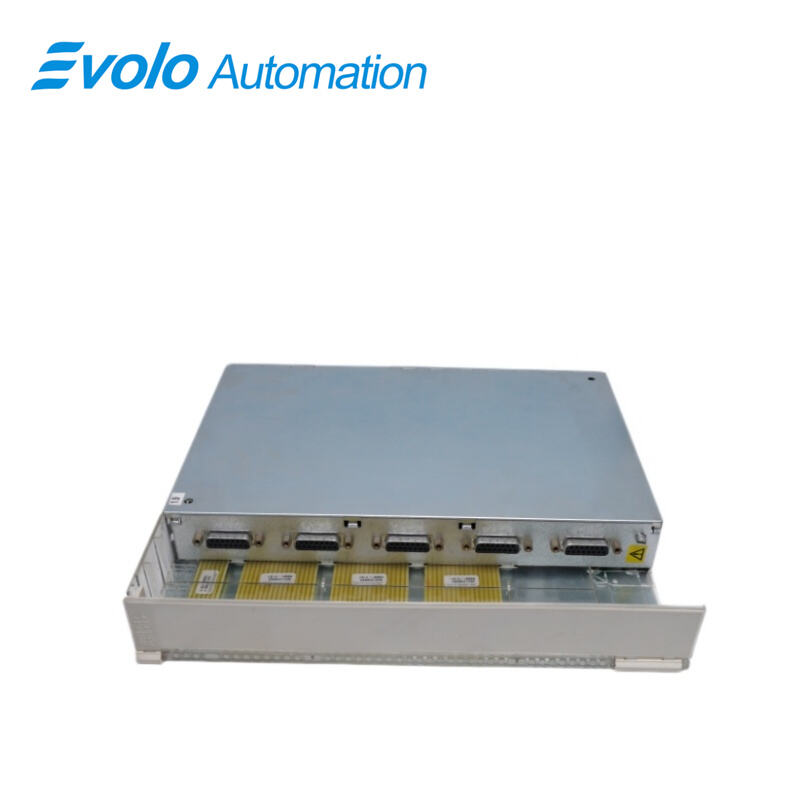

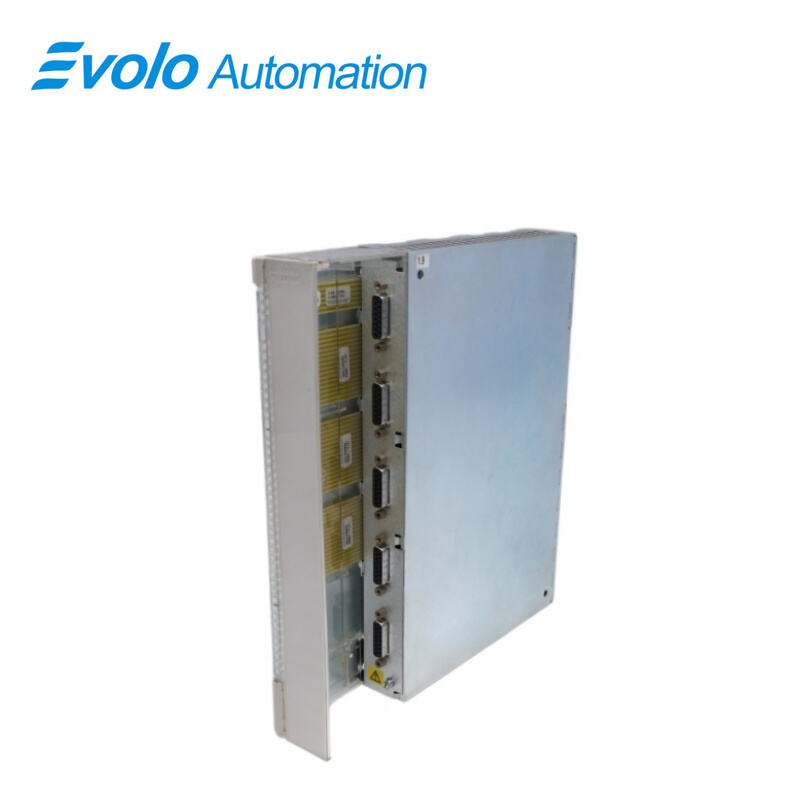

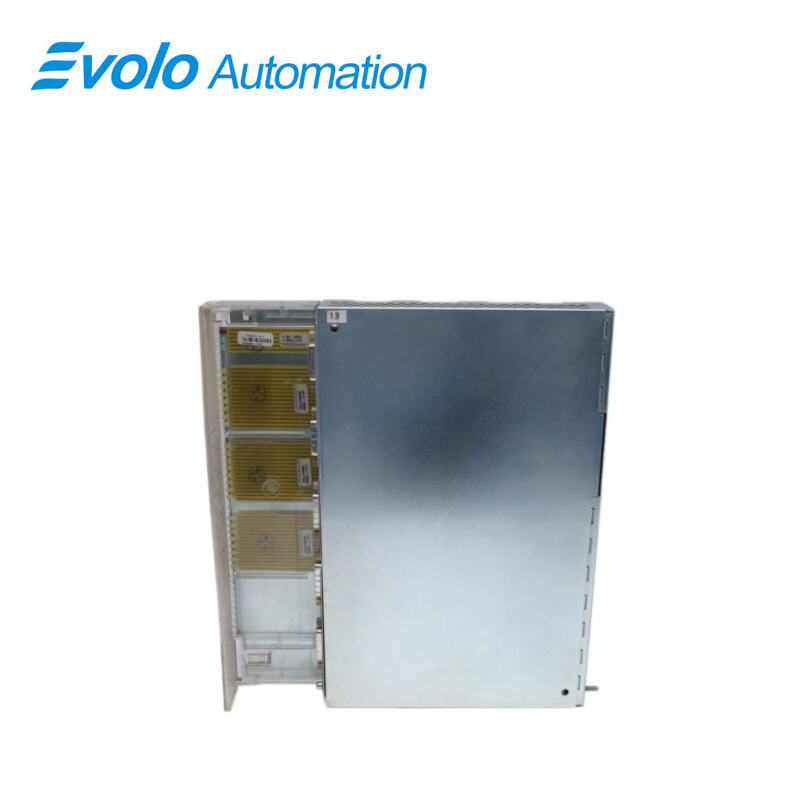

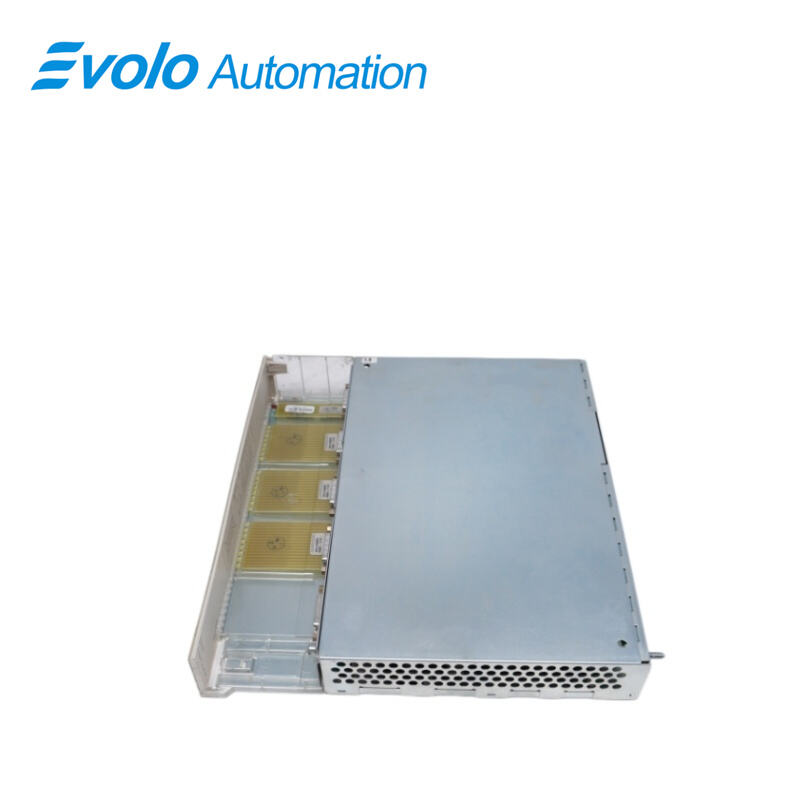

DP620 3BHE300016R1 Բարձր արագությամբ հաշվիչ

Ընդհանուր տեսք

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	DP620 3BHE300016R1
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Տեխնիկական բնութագրեր

Արտադրանքի անվանումը.	Բարձր արագությամբ հաշվիչ
儷ամուս:	DP620 3BHE300016R1
Մուտքային կետերի քանակը.	8 (բոլորը՝ բարձր արագությամբ հաշվիչով)
Մուտքային հաճախականություն՝ մեկ փուլ	6 կետ × 50 կՀց
Մուտքային հաճախականություն՝ երկու փուլ	3 ալիք × 15 կՀց
Անկախ կառավարում	4 կետ × 50 կՀց (2 ալիք)
Աշխատանքային լարում:	24 Վ մշտադեն հոսանք (ստանդարտ արդյունաբերական էլեկտրամատակարարում)
Պաշտպանության դաս:	IP20 (հարմար վերահսկման խցիկի տեղադրման համար)
Շահագործման ջերմաստիճանի տիրույթը	-25 °C–ից +60 °C (արդյունաբերական լայն ջերմաստիճանային դիզայն)

ՆԿԱՐԱԳՐՈՒԹՅՈՒՆ

ABB DP620 3BHE300016R1-ը բարձր արագությամբ իմպուլսների հաշվիչ մոդուլ է, որը նախատեսված է արդյունաբերական ավտոմատացման համակարգերի համար: Այն ունի բազմաալիքային մուտքի մշակման հնարավորություններ և ճշգրիտ ժամանակային ֆունկցիաներ, ինչը դարձնում է այն հարմար բարձր ճշգրտությամբ դիրքի հայտնաբերման և արագության կառավարման պահանջվող արդյունաբերական կիրառումների համար:

Դիմումներ

Մեծ ջերմային էլեկտրակայաններ (գոլորշու турбին/օգտակար սարքավորումների կառավարում).

Վերլուծություն՝ օգտագործվում է տուրբինի արագության կամ ճշգրիտ սնման ջրի պոմպի հոսքի (տուրբինային հոսքի մետրի իմպուլսների միջոցով) վերահսկման համար: Նրա բարձր հաճախականության պատասխանը ապահովում է միլիվայրկյանային մակարդակում արագացման պաշտպանության տրամաբանության ակտիվացումը:

Ստալերի և մետաղագործական գործարաններ (թիթեղների գլանում)

Վերլուծություն՝ միացվում է գլանավոր մետաղական սալիկների հարթավայրային փոխադրիչի էնկոդերներին՝ ճշգրիտ չափելու պողպատե սալիկների երկարությունը կամ կառավարելու կտրող մեքենայի համաժամանակյան դիրքը: Բարձր արագությամբ գլանավորման ժամանակ DP620-ի հաշվարկման ճշգրտությունը ուղղակիորեն ազդում է արտադրանքի չափսերի համապատասխանության մակարդակի վրա:

Թղթի և տպագրության գործարաններ՝

Վերլուծություն՝ կառավարում է թղթի փոխադրիչի գծային արագության համաժամանակյան աշխատանքը՝ կանխելու թղթի լարվածության անհավասարաչափությունից առաջացած կտրվելը:

Հատկանիշներ

1. Հիմնական ֆունկցիաներ

Բարձր արագությամբ հաշվարկման հնարավորություն՝ Աջակցում է մեկ փուլի 6 կետի (յուրաքանչյուրը՝ 50 կՀց մուտք) կամ երկու փուլի 3 ալիքի (յուրաքանչյուրը՝ 15 կՀց մուտք) բարձր արագությամբ իմպուլսների հաշվարկման:

Բազմառեժիմ մուտք՝ Կարգավորելի է 4 կետի անկախ կառավարման 2 ալիքի ռեժիմի տակ, որտեղ յուրաքանչյուր մուտքը կարող է հասնել 50 կՀց հաճախականության:

Լայն հաճախականության տիրույթ՝ Աջակցում է 6 Հց–ից մինչև 4,8 կՀց մուտքային հաճախականության տիրույթ, հարմարվում է տարբեր կիրառման դեպքերի:

Ընդհանուր 8 կետ՝ Ինտեգրում է 8 մուտքային կետ, որոնց բոլորը սահմանափակված են բարձր արագությամբ հաշվիչների ֆունկցիաներով:

2. Ճշգրիտ ժամանակաչափման ֆունկցիա

Բազմամակարդակ ժամանակաչափման ճշգրտություն՝

0,5 մս միավոր՝ ժամանակային միջակայք՝ 0,5 մս–ից մինչև 1,5 վրկ, հարմար է բարձր արագությամբ պատասխանի պահանջվող դեպքերի համար։

10 մս միավոր՝ ժամանակային միջակայք՝ 10 մս–ից մինչև 30 վրկ, հարմար է սովորական կառավարման կիրառումների համար։

Ճկուն ժամանակային կարգավորում՝ աջակցում է 8 անկախ ծրագրերի (միայն C10 մուտք ունեցող մոդուլների համար՝ 6 ծրագիր)։

Իմպուլսների համատեղելիություն՝ ապահովում է 4 ծրագիր՝ իմպուլսային սիգնալի ճշգրտության և կայունության համար։

3. Համակարգի ինտեգրման հնարավորություններ

Կապի ինտերֆեյս՝ որպես FBP բասի ադապտերային մոդուլ, ներառում է չեզոք բասի ինտերֆեյսի ֆունկցիա՝ ապահովելու համար արդյունավետ կապ CPU-ի հետ։

Բաշխված ընդլայնում՝ կարող է կենտրոնացված ընդլայնվել՝ ներառելով մինչև 7 մուտք/ելքի մոդուլ (մինչև 4 անալոգային մոդուլ)։

Համատեղելիություն՝ ամբողջությամբ համատեղելի է ABB System 800xA-ի և այլ արդյունաբերական ավտոմատացման համակարգերի հետ՝ ապահովելով անխափան համակարգի ինտեգրում։

Հաճախակի տրվող հարցեր

Հարց 1. Կարո՞ղ է DP620 3BHE300016R1-ը միացվել 24 Վ էնկոդերին։
Պատասխան՝ Այո։ Ընդհանուր առմամբ համատեղելի է ստանդարտ 24 Վ HTL մակարդակի սիգնալների հետ, սակայն մուտքի հոսանքի սահմանափակման ռեզիստորի կարգավորումը պետք է ստուգվի ըստ ձեռնարկի։

Հարց 2. Արդյոք DP620 3BHE300016R1-ը աջակցում է տաք փոխարինմանը (hot-swapping)։
Պատասխան՝ Տաք փոխարինումը խիստ արգելված է։ S600 բասի հաղորդակցության միկրոսխեմայի պաշտպանության համար փոխարինումից առաջ անհրաժեշտ է անջատել ռեյկի մատակարարվող հոսանքը։

Հարց 3. Ինչու՞ է իմ հաշվարկման արժեքը միշտ զրո, սակայն դաշտի էնկոդերը պտտվում է DP620 3BHE300016R1-ի շուրջ։
Պատասխան՝ Ստուգեք, թե արդյոք մոդուլի L+ արտաքին մատակարարման աղբյուրը միացված է, կամ էնկոդերի A/B փուլերը հակադարձված են/կարճացված։

Հարց 4. Կարո՞ղ է DP620 3BHE300016R1-ը միաժամանակ չափել արագությունն ու կուտակված դիրքը։
Պատասխան՝ Այո։ AC450 ինժեներական ծրագրային ապահովման մեջ (օրինակ՝ AMPL) հաճախականությունը (արագությունը) և հաշվիչի ցուցմունքը (դիրքը) կարող են միաժամանակ կարդացվել։

Հարց 5. Ինչն է DP620 3BHE300016R1-ի առավելագույն մուտքային հաճախականությունը։
Պատասխան՝ Սովորաբար աջակցում է մինչև 50 կՀց–100 կՀց իմպուլսային հաճախականությունների, որը շատ ավելի բարձր է, քան սովորական DI մոդուլների հաճախականությունները։
