Umumiy ko'rinish
Kelish joyi: |
AQSH |
Brend nomi: |
Bently Nevada |
Model raqami: |
330905-00-05-05-02-CN |
Paketlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish imkoniyati: |
E'tiborlangan |
Tez tafsilot
|
Tegirsiz uzunlik varianti: |
0 mm |
|
Umumiy korpus uzunligi varianti: |
50 mm |
|
Kabel uzunligi varianti: |
0.5 metr (20 dyuym) |
|
Ulanish qismi va kabel varianti: |
Miniatur koaksial ClickLoc ulagichi, standart kabel |
|
Tashkilot Tasdiqlashi Varianti: |
Bir nechta tasdiqlashlar |
|
Zond korpusi rez'basi: |
M10X1 rezba |
|
Rez'ba bilan ulanish maksimal uzunligi: |
15 mm |
|
O'lcham: |
1.8x1.6x62sm |
|
Og'irligi: |
0.04kg |
Tavsif

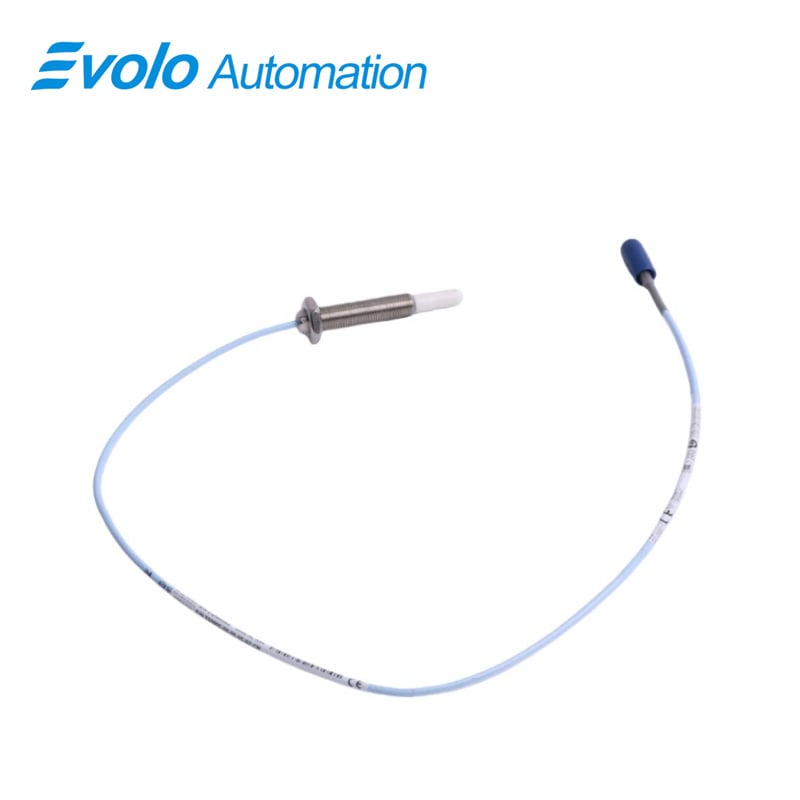

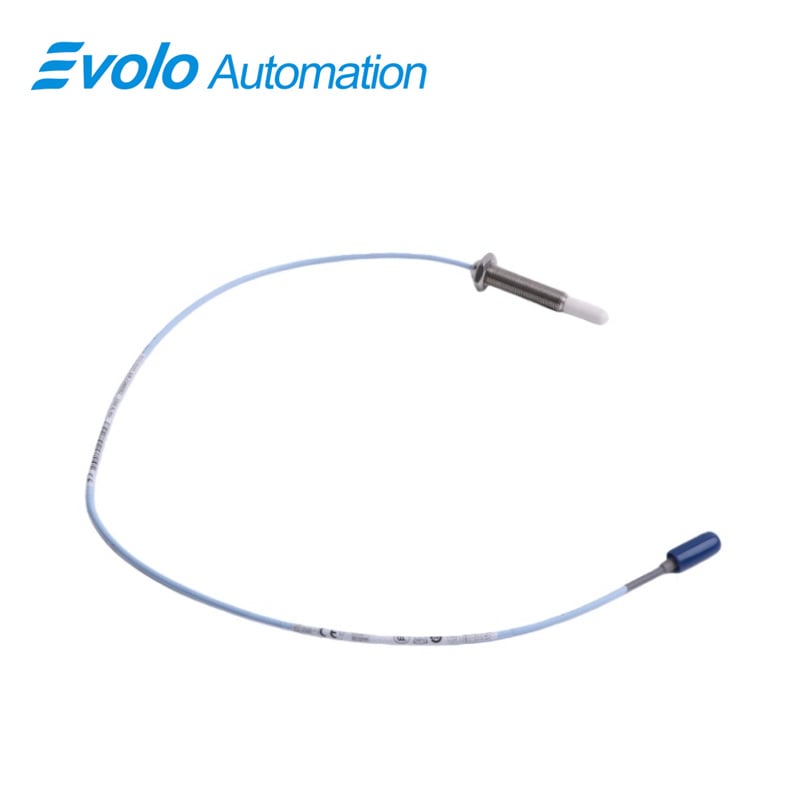

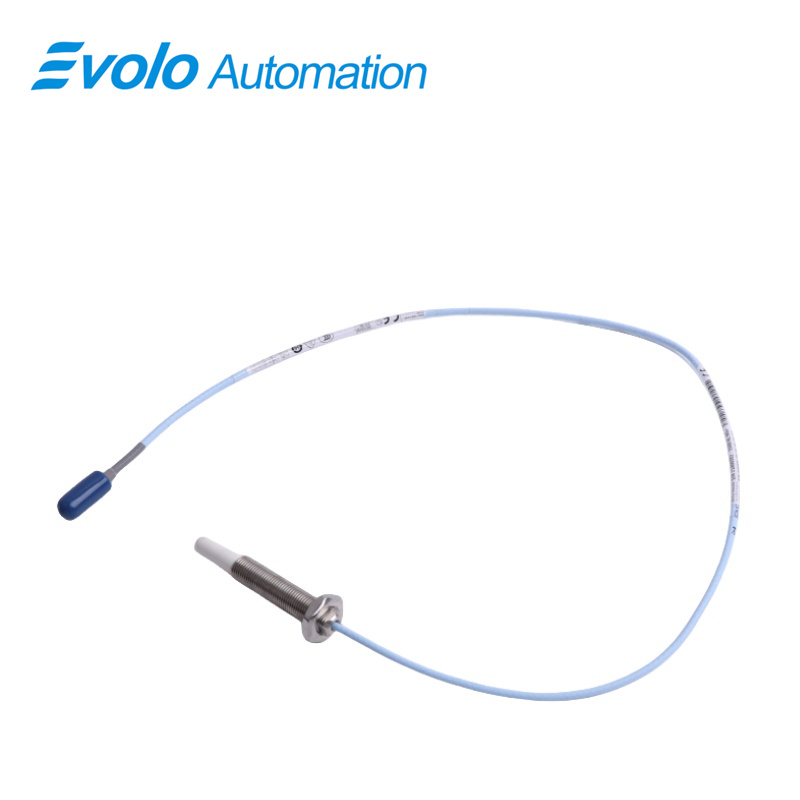

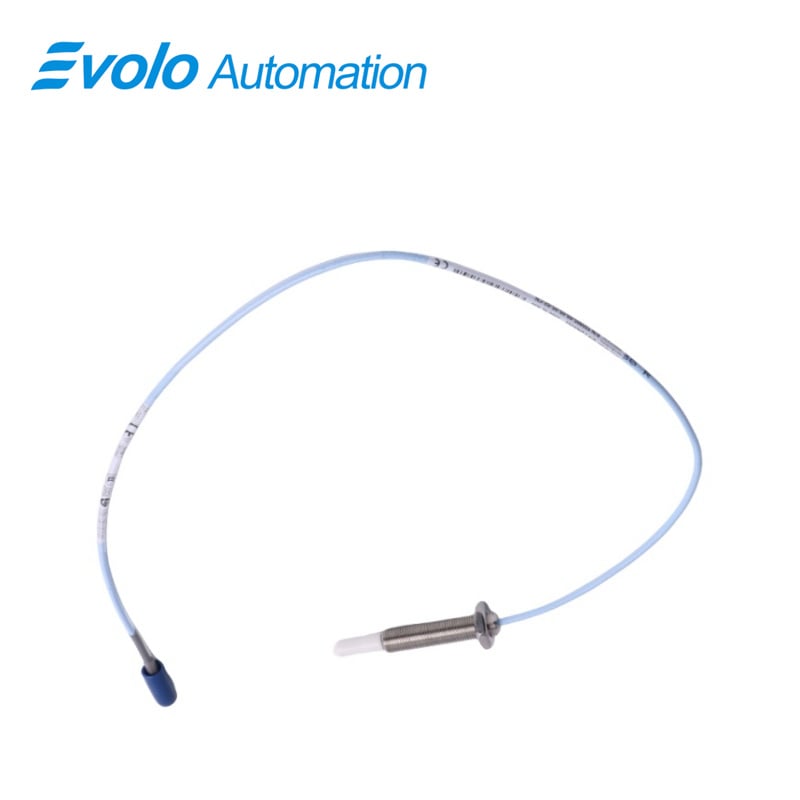

The 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori umumiy korpus uzunligi 50 mm va M10X1 rezba korpusga ega boʻlib, markazdan qochma havo kompressorlari, sovutish kompressorlari va jarayon gaz kompressorlarida tor joylarga aniq oʻrnatilishini taʼminlaydi. Standart 0,5 metrli kabeli va maydona koaksial ClickLoc ulagichi past qarshilikli 50 Ω chiqishni va ishonchli ulanishlarni qoʻllab-quvvatlaydi. 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori -52°C dan +177°C gacha ishlaydi, kimyoviy chidamli ishlash uchun PPS sondirg‘ich uchi va AISI 304 martinga qarshilik ko‘rsatuvchi po‘lat korpusga ega. Kichik maqsadlarni o‘lchash uchun mo‘ljallangan bo‘lib, radial tebranish, o‘q (turtish) o‘rni va tachometr/Keyphasor signallarini nazorat qilishda aniqlikni ta’minlash uchun 1,5 mm chiziqli diapazonni saqlaydi va tavsiya etilgan bo‘shliq 1,0 mm. Maydon simlariga 0,2 dan 1,5 mm² gacha o‘tkazgichlar (16–24 AWG) ulanishi mumkin, bu avtomatlashtirilgan monitoring tizimlari bilan moslikni ta’minlaydi. 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori 3300 RAM yoki 3000/7000-seriyali 190 tizimlaridan kengaytirish kabeli yoki Proximitor sensorlarini almashtirmasdan silliq yangilash imkonini beradi. Oltin bilan qoplangan ClickLoc ulagichlari va CableLoc dizayni 220 N tortish kuchini ta’minlab, noxohotlik bilan uzilishni oldini oladi, shu bilan birga ulagich himoyasi suyuqlikning kirib borishini kamaytirib, avtomatlashtirilgan operatsiyalarda signalning aniqligini saqlaydi.
Qo'llanish sohaları
Radial Tebranish O'lchovi
The 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori 51 mm (2 dyuym) dan kichik o'qlarda radial tebranishlarni o'lchaydi; uning chiziqli doirasi 1,5 mm va tavsiya etilgan bo'shliq 1,0 mm bo'lib, markazdan qochma siqish kompressorlari, sovutish kompressorlari va jarayon gaz kompressorlari uchun aniq tebranish ma'lumotlarini yig'adi.
O'qi bo'ylab (bosish) holatini nazorat qilish
PPS sondirg'ich uchini va AISI 304 martensitli puxta po'latdan yasalgan korpusidan foydalangan holda, 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori 15 mm dan kichik tekis maqsadlarda o'q bo'ylab o'q harakatini aniq nazorat qiladi va suyuqlik qatlamli podshipnikli uskunalarda to'g'ri itarish pozitsiyasini boshqarishni ta'minlaydi.
Tahometr va Nol Tezlikni Aniqlash
Sondirg'ichning 50 Ω chiquvchi qarshiligi va maydona ko'rsatkichli koaksial ClickLoc ulagichi tufayli, 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori avtomatlashtirilgan aylanish nazorati uchun ishonchli tachometr signallarini va nol tezlikda aniqlashni ta'minlaydi.
Faza Referent Signal Generatsiyasi (Keyphasor)
Standart 0,5 metrli kabeli va xavfsiz ClickLoc ulagichidan foydalangan holda, 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori sinkron rotor nazorati va avtomatlashtirilgan boshqaruv tizimlari uchun fazoviy referent signallarni beradi.
Texnik xususiyatlar
|
Sonda harorat doirasi: |
-52°C dan +177°C gacha (-62°F dan +351°F gacha) |
|
Saxlanish harorati: |
-52°C dan +177°C gacha (-62°F dan +351°F gacha) |
|
Prob uchining materiali: |
Polifenilsulfid (PPS) |
|
Prob korpusining materiali: |
AISI 304 po'latdan (SST) |
|
Maydon simlari: |
0.2 dan 1.5 mm² gacha (16 dan 24 AWG)[ferrulalar bilan 0.25 dan 0.75 mm² gacha (18 dan 23 AWG)] |
|
Chiziqli diapazon: |
1.5 mm (60 mils) |
|
Tavsiya etilgan sochilish sozlamasi: |
1.0 mm (40 mils) |
|
Chiqish qarshiligi: |
50 Ω |
|
Ta'minot sezgirligi: |
Kirish kuchlanishining har bir volt o'zgarishiga nisbatan chiqish kuchlanishida 2 mV dan kam o'zgarish |
Raqobat ustunligi
YUqori Haroratda Ishlash
–52°C dan +177°C gacha (–62°F dan +351°F gacha) ishlashga mo'ljallangan, 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori signallarning yo'qotilishisiz yuqori issiqlikli kompressor muhitida ishonchli ishlaydi.
Kimyoviy moddalarga chidamli probka uchi
PPS sondirg'ich uchiga ega bo'lib, 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori texnologik suyuqliklarga chidamli bo'lib, degradatsiyasiz agressiv kimyoviy muhitlarga o'rnatilishini ta'minlaydi.
Aniq chiziqli diapazon va oraliq sozlamasi
Uning 1,5 mm lik chiziqli diapazoni va 1,0 mm tavsiya etilgan oraliqi 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori kichik val siljishlarini aniq aniqlash imkonini beradi, batafsil avtomatlashtirilgan nazorat va boshqaruvni qo'llab-quvvatlaydi.
Xavfsiz ulanish va tortish kuchi
ClickLoc ulagichi va CableLoc dizayni 220 N li tortish kuchini ta'minlaydi, bu esa 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori vibratsiya yoki harakatda ham signallarning butunligini saqlashini ta'minlaydi.
Shaffof Tizimni Yangilash
3300 RAM va 3000/7000-seriyali 190 tizimlari bilan mos keladi, shu sababli 330905-00-05-05-02-CN 3300 NSv yaqinlik sensori mavjud avtomatlashtirilgan
