Umumiy ko'rinish
Kelish joyi: |
AQSH |
Brend nomi: |
Bently Nevada |
Model raqami: |
330904-04-14-05-02-00 |
Paketlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish imkoniyati: |
E'tiborlangan |
Tez tafsilot
|
Tegirsiz uzunlik varianti: |
40 mm |
|
Umumiy korpus uzunligi varianti: |
140 mm |
|
Kabel uzunligi varianti: |
0.5 metr (20 dyuym) |
|
Ulanish qismi va kabel varianti: |
Miniatur koaksial ClickLoc ulagichi, standart kabel |
|
Tashkilot Tasdiqlashi Varianti: |
Kerakmas |
|
Zond korpusi rez'basi: |
M8X1 rezba |
|
Rez'ba bilan ulanish maksimal uzunligi: |
12 mm |
|
O'lcham: |
1,4x1,1x121 sm |
|
Og'irligi: |
0.1KG |
Tavsif

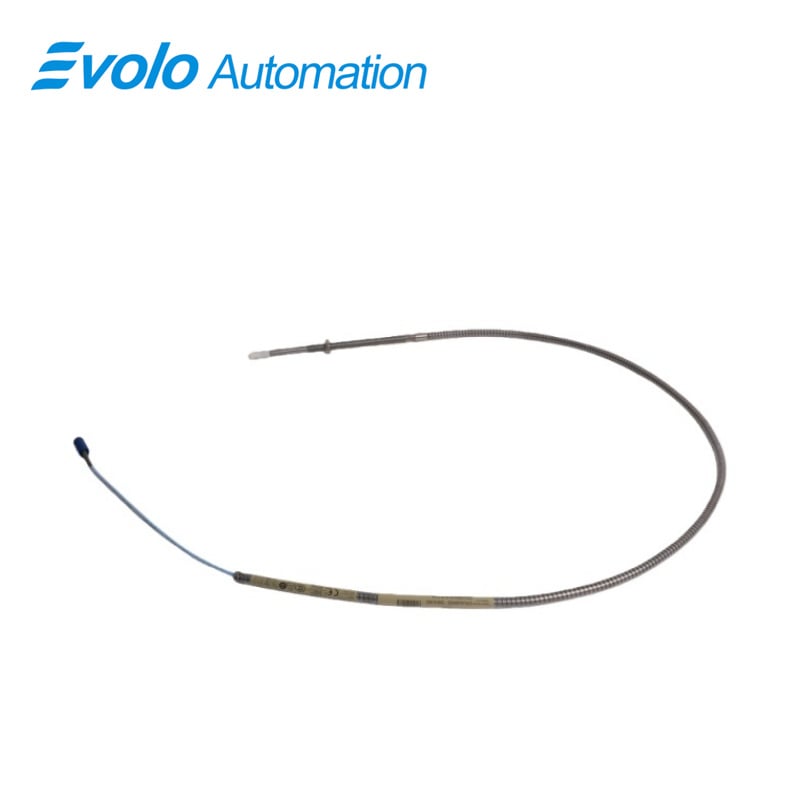

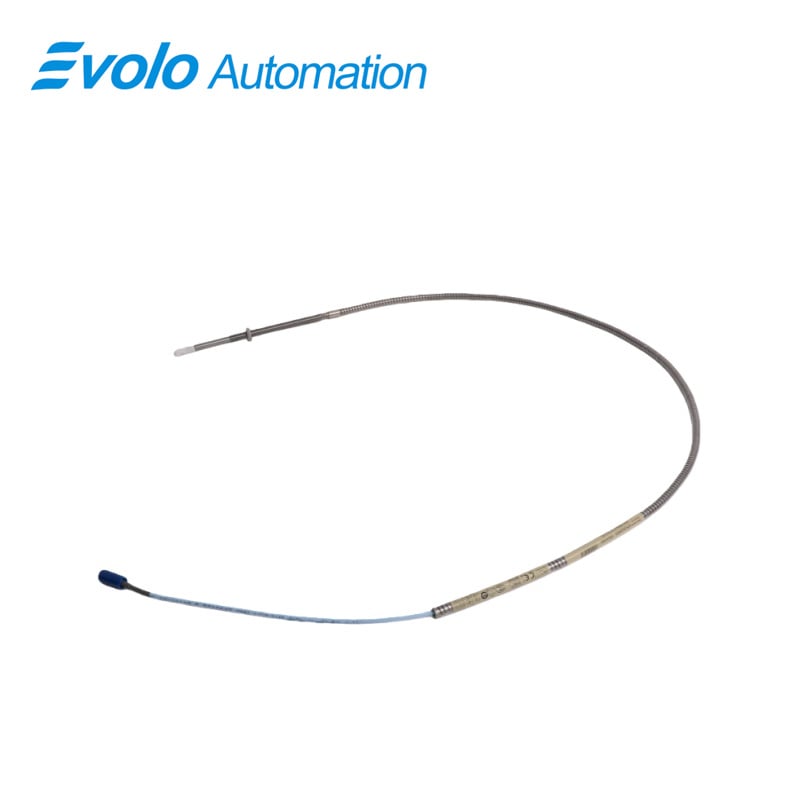

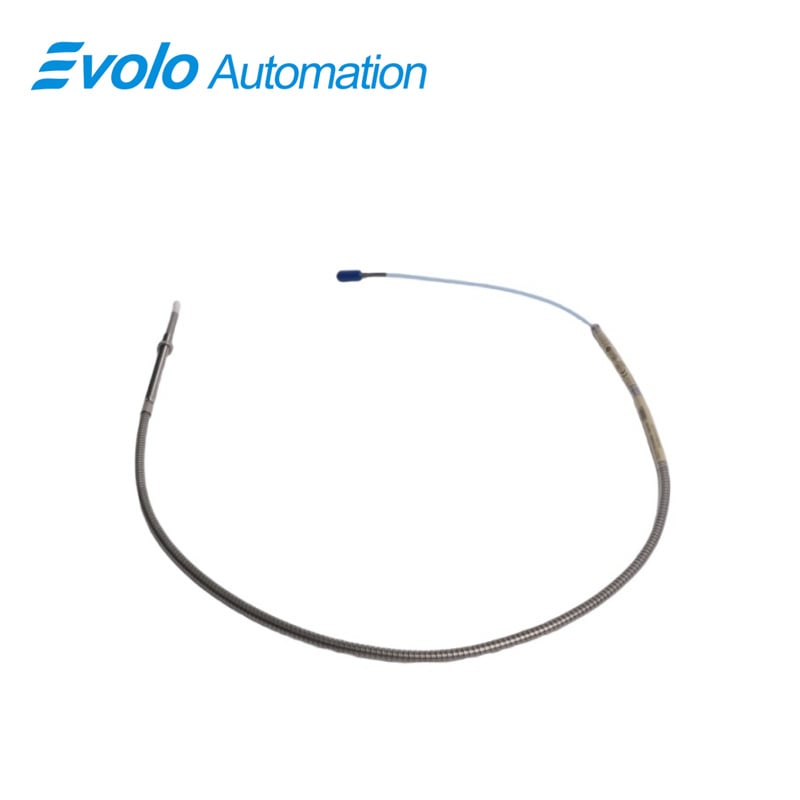

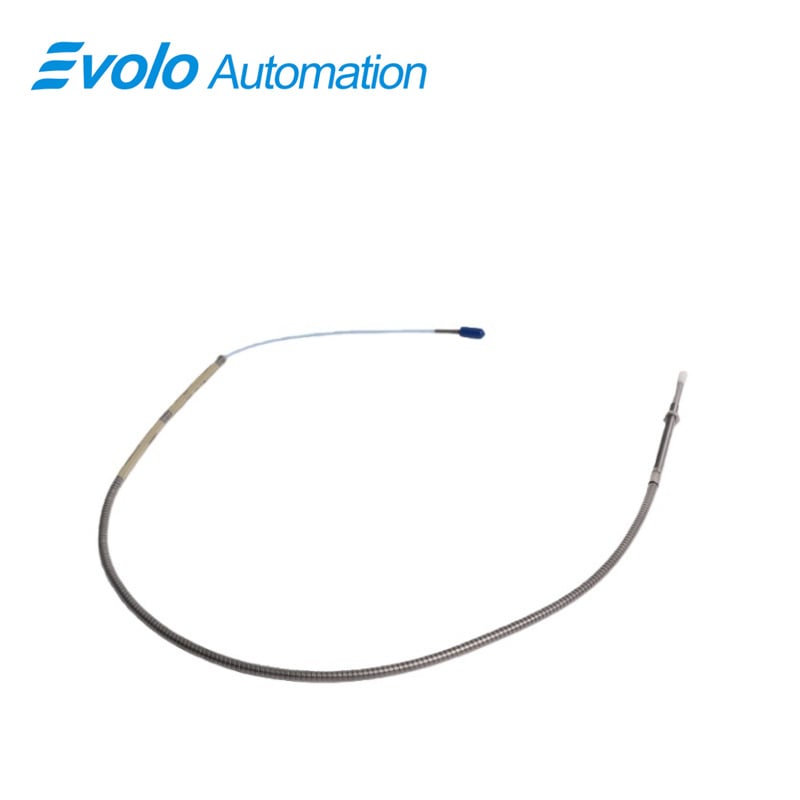

The 330904-04-14-05-02-00 3300 NSv yaqinlik sensori umumiy korpus uzunligi 140 mm va maydona koʻrsatkichli koaksial ClickLoc ulagichi bilan 0,5 m lik kabelga ega; qoʻshimcha ulagich himoyasini ham oʻz ichiga oladi. Avtomatlashtirilgan tizimlar uchun moʻljallangan. 3300 NSv yaqinlik sondiri 51 mm (2 dyuym) dan kichik o'qlarda radial tebranishni va 15 mm (0.6 dyuym) dan kichik maqsadlarda o'q bo'ylab joylashuvni o'lchaydi; chiziqli diapazoni 1.5 mm, tavsiya etilgan bo'shliq 1.0 mm. Probka korpusi M8X1 rez'baga ega bo'lib, maksimal rez'ba qo'llanilishi 12 mm, uch qismi PPS materialdan, tanasi esa AISI 304 martalangan po'latdan yasalgan bo'lib, -52°C dan +177°C (-62°F dan +351°F) gacha bo'lgan harorat oralig'ida ishlashga mo'ljallangan. Chiqish qarshiligi 50 Ω va ta'minot sezgirlik darajasi 2 mV/voltdan kam bo'lgan 3300 NSv yaqinlik sondiri sentrifugal, sovutish va jarayon gazli siqg'ichlarda aniq signallarni chiqarishni ta'minlaydi. Maydonda ulanish 0.2–1.5 mm² (16–24 AWG) kesimli simlar uchun mos keladi; ferrul variantlari esa 0.25–0.75 mm² (18–23 AWG) kesimli simlar uchun mo'ljallangan. 3300 NSv yaqinlik sondiri avtomatlashtirishda aniq radial va o'q bo'ylab o'lchovlar, tachometr ko'rsatkichlari hamda Keyphasor signali hosil qilish imkonini beradi; bu probka mavjud 3300 RAM yoki 3000/7000-seriyali probkalarni, shuningdek, mavjud uzunlashtirish kabeli yoki Proximitor tizimini o'zgartirmasdan almashtiradi.
Qo'llanish sohaları
Kichik valdagi radial tebranishlarni nazorat qilish
The 330904-04-14-05-02-00 3300 NSv yaqinlik sensori 51 mm (2 dyuym) dan kichik o'qlarda radial tebranishni o'lchaydi; uning chiziqli doirasi 1,5 mm va tavsiya etilgan bo'shliq 1,0 mm. Uning PPS uchi va 304 martalangan po'lat qopqog'i –52°C dan +177°C gacha (–62°F dan +351°F gacha) sharoitlarda aniq o'qishlarni ta'minlaydi.
Osyal (tolashtiruvchi) pozitsiya o'lchamlari
12 mm gacha maksimal rezba ulanishi va M8X1 probka qopqog'idan foydalanib, 330904-04-14-05-02-00 3300 NSv yaqinlik sensori 15 mm (0,6 dyuym) dan kichik tekis maqsadlarda o'q bo'ylab harakatni qamrab oladi va jarayon siqish uskunalari hamda avtomatlashtirilgan mexanizmlar uchun aniq siljish signallarini beradi.
Tahometr va Nol Tezlikni Aniqlash
The 330904-04-14-05-02-00 3300 NSv yaqinlik sensori 50 Ω qarshilik signallarini chiqaradi va ta'minot kuchlanishidagi sezgirlik o'zgarishi 2 mV/voltdan kam bo'ladi; bu avtomatlashtirilgan markazdan qochma yoki sovutish siqish uskunalari uchun ishonchli tachometr va nol tezlik o'lchovlarini ta'minlaydi.
Faza Referensi (Keyphasor) Signallari
Maydona ko'rsatkichli koaksial ClickLoc ulagich bilan jihozlangan 330904-04-14-05-02-00 3300 NSv yaqinlik sensori rotor fazasini sinxronlashtirish talab qilinadigan avtomatlashtirilgan tizimlar uchun yuqori sifatli Keyphasor signallarini hosil qiladi.
Texnik xususiyatlar
|
Sonda harorat doirasi: |
-52°C dan +177°C gacha (-62°F dan +351°F gacha) |
|
Saxlanish harorati: |
-52°C dan +177°C gacha (-62°F dan +351°F gacha) |
|
Prob uchining materiali: |
Polifenilsulfid (PPS) |
|
Prob korpusining materiali: |
AISI 304 po'latdan (SST) |
|
Maydon simlari: |
0.2 dan 1.5 mm² gacha (16 dan 24 AWG)[ferrulalar bilan 0.25 dan 0.75 mm² gacha (18 dan 23 AWG)] |
|
Chiziqli diapazon: |
1.5 mm (60 mils) |
|
Tavsiya etilgan sochilish sozlamasi: |
1.0 mm (40 mils) |
|
Chiqish qarshiligi: |
50 Ω |
|
Ta'minot sezgirligi: |
Kirish kuchlanishining har bir volt o'zgarishiga nisbatan chiqish kuchlanishida 2 mV dan kam o'zgarish |
Raqobat ustunligi
3300 RAM yoki 3000/7000 seriyali modellarga to'g'ridan-to'g'ri yangilash
The 330904-04-14-05-02-00 3300 NSv yaqinlik sensori eski 3300 RAM yoki 3000/7000-seriyali probkalarni uzatish kabeli yoki Proximitor sensorlarini almashtirmasdan almashtirish imkonini beradi; bu esa modernizatsiya qilish davrida turli xil to'xtashlarni kamaytiradi.
Qattiq texnologik muhitlarda kimyoviy chidamlilik
PPS probka uchiga va AISI 304 martinga qaramaydigan po'lat korpusga ega bo'lgan 330904-04-14-05-02-00 3300 NSv yaqinlik sensori kompressorlar va avtomatlashtirilgan texnologik jihozlarda kimyoviy ta'sirlarga chidamli.
Yon tomondan ko'rish va kichik maqsadli o'lchash imkoniyati kengaytirildi
The 330904-04-14-05-02-00 3300 NSv yaqinlik sensori tor joylarda yoki cheklangan yon ko'rinishda aniq o'lchovlarni qayd etadi, shu sababli standart probalar sig'maydigan joylarga o'rnatish mumkin.
Mustahkam mexanik va elektr ulanishlar
Oltin bilan qoplangan ClickLoc ulagichi 330904-04-14-05-02-00 3300 NSv yaqinlik sensori mustahkam qilib o'rnatiladi. CableLoc ulagichi 220 N (50 lb) tortish kuchiga chidamli bo'lib, avtomatlashtirilgan tizimlarda signal yo'qolishini oldini oladi.
Avtomatlashtirish uchun optimallashtirilgan signal chiqishi
The 330904-04-14-05-02-00 3300 NSv yaqinlik sensori monitoring va boshqaruv tizimlariga aniq integratsiya ta'minlash uchun doimiy 7,87 V/mm (200 mV/mil) masshtab omili signallarini beradi.
