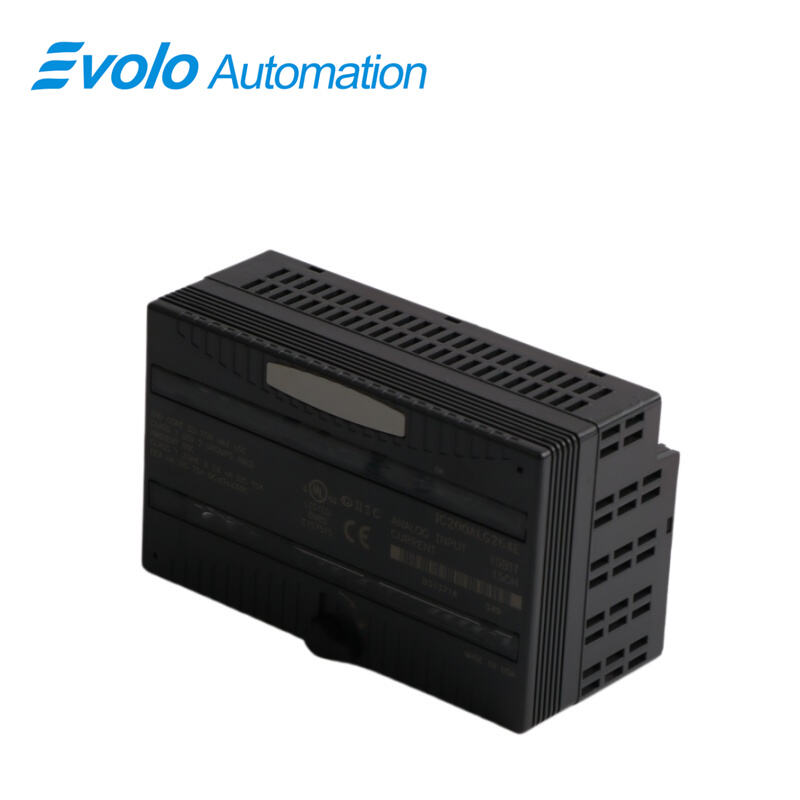

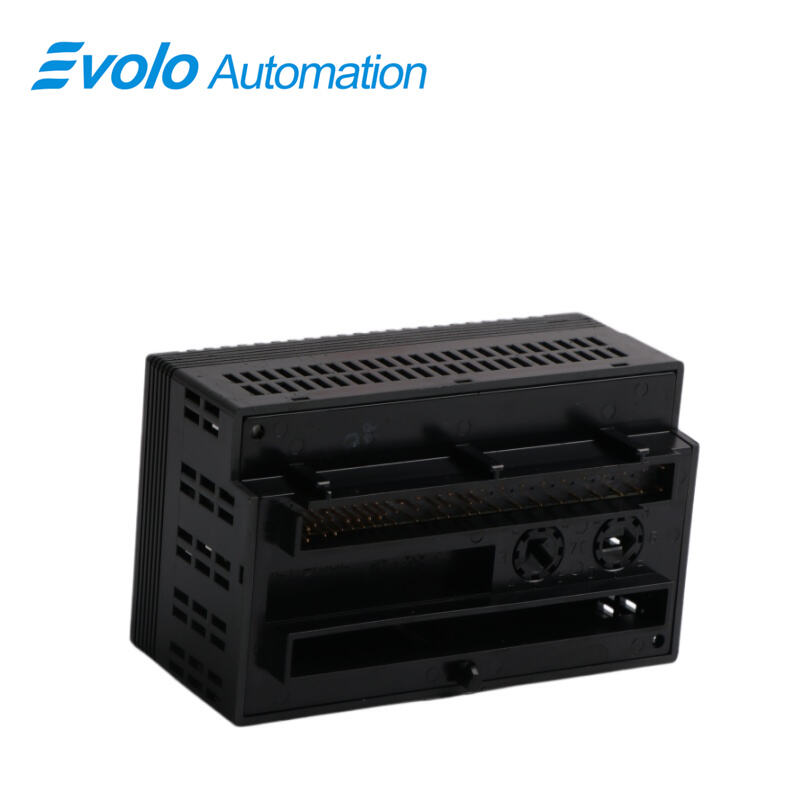

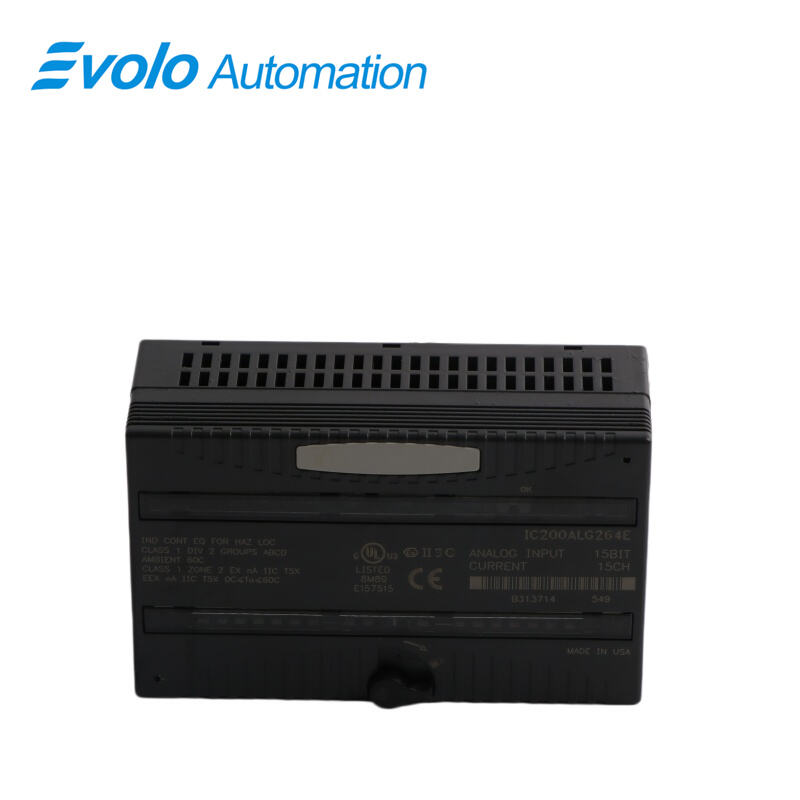

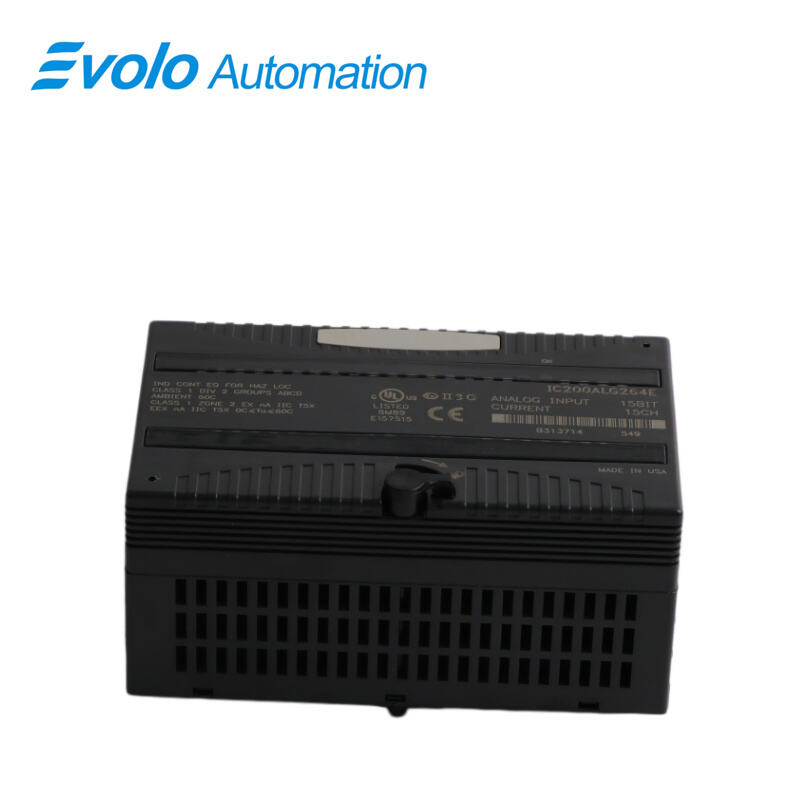

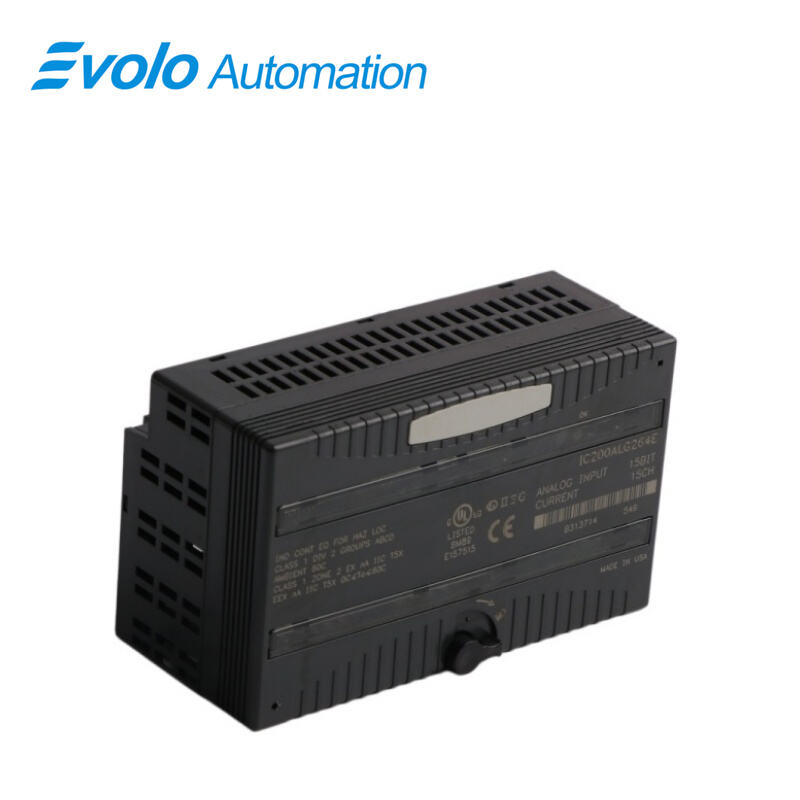

IC200ALG264 Analog Giriş Modülü, Çin IC200ALG264 Analog Giriş Modülü Üreticileri, Tedarikçileri, Fabrikası

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC200ALG264
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Model:	IC200ALG264
Modül Tipi:	Analog Giriş Modülü
Boyutlar (YxGxD):	11 x 5,7 x 6,7 cm
Ağırlık:	0,1 kg
Kanallar:	15 tek uçlu, bir grup
Modül Kimliği:	FFFFB50F (4–20 mA); FFFFB40F (0–20 mA)
Morphing:	Kullanıcı girişi ile mantık ve çerçeve topraklaması: 250 VAC sürekli, 1500 VAC 1 dakika; Gruplar arası: Yok; Kanal-kanal arası: Yok
LED Göstergeler:	OK (açılış ve yapılandırma durumu)
Arka Panel Akım Tüketimi:	5 VDC: En fazla 100 mA
Harici Güç Kaynağı:	Yok
Isıl Derecelendirme:	Yok
Yapılandırma Parametreleri:	Aralık seçimi (terminal bağlantıları)
Tanılamalar:	İç güç kaybı; Açık devre tespiti (sadece 4–20 mA)
Giriş aralığı:	4–20 mA (varsayılan); 0–20 mA (bağlantı köprüsü ile seçilebilir)
Giriş empedansı:	100 Ω
Doğruluk:	±0,3 % tipik tam ölçek, ±0,5 % maks. tam ölçek 25 °C’de; ±1 % maks. tam ölçek (0–60 °C)
Çözünürlük:	15 bit
Sayım Başına Çözünürlük:	0,5 µA/sayım (4–20 mA); 0,625 µA/sayım (0–20 mA)
Filtre Yanıtı:	24 Hz ±%20 (3 dB köşe frekansı)
Güncelleme Hızı:	7,5 ms

Açıklama

Bu IC200ALG264 Analog Giriş Modülü, 15 adet akım girişine arayüz sağlar. Modül, arka panel güç kaynağından enerji alır. Modülün çalışması için harici bir güç kaynağına gerek yoktur. Kullanıcının verici-alıcıları için gerekli güç, harici bir kaynaktan sağlanmalıdır. Bu modül, ortak bir geri dönüş noktasını paylaşan tek uçlu analog girişlere sahiptir ve sürekli çalışma için 250 VAC’ye dayanıklıdır; böylece güvenilir performans sunar.

Uygulamalar

Büyük ölçekli su arıtma tesisleri: Atık su kaldırma pompası istasyonlarında seviye, debi, basınç ve pH sensörlerinin izlenmesi.

Gıda ve içecek işleme tesisleri: Çoklu dolum hatları ve sterilizasyon tankları için basınç izleme ve sürekli seviye ölçümü.

Hafif sanayi ve ambalaj makinesi tesisleri: Çok eksenli bağlantı ekipmanları için yer değiştirme, gerilim ve invertör hız geribildirimi izleme.

Plastik ve kauçuk tesisleri: Enjeksiyon kalıp makineleri ve ekstrüderler için çok noktalı basınç ve yağ sıcaklığı verilerinin toplanması.

Özellikler

On beş adet tek uçlu giriş kanalı, bir grup

Jumper ile 4–20 mA veya 0–20 mA çalışma aralığı seçimi

On beş bitlik dönüştürücü çözünürlüğü

Varsayılan/son durumu koruma işlemi seçimi yazılım üzerinden yapılandırılabilir

Uyumluluk

Bu modül şu ürünlerle uyumludur:

PLC CPU firmware sürümü 2.1 veya üzeri.

VersaPro yazılımı sürüm 2.0 veya üzeri.

Ethernet NIU EBI001 firmware sürümü 1.10 veya üzeri

Genius NIU GBI001: gelecekteki bir sürüme planlandı

Profibus NIU PBI001: gelecekteki bir sürüme planlandı

DeviceNet NIU DBI001: gelecekteki bir sürüme planlandı

Kablo Korumalı Bağlantılar

Analog kanal bağlantıları için korumalı bükümlü çift kablo kullanılması önerilir. Mümkünse kablo, kaynak cihazında topraklanmalıdır. Bu mümkün değilse, kablo ekranı I/O modülünde topraklanmalıdır. Bu işlem, Ek I/O Terminali kullanılarak yapılabilir. Modül, Terminal tipi I/O Taşıyıcısı üzerine monte edilmişse, ekran bağlantıları I/O taşıyıcısına bağlı bir Ek I/O Terminali üzerinden yapılabilir. Modül, Kompakt Terminal tipi I/O Taşıyıcısı üzerine monte edilmişse, ekran bağlantıları I/O taşıyıcısının yakınına monte edilen bir Ek I/O Terminali üzerinden yapılabilir. Modül, Konnektör tipi I/O Taşıyıcısı üzerine monte edilmişse, kablo ekranı doğrudan Ara Terminal’e bağlanabilir. Konnektör tipi I/O Taşıyıcısı ile Ara Terminal arasında, korumalı ara kablo (korumalı kablolar ayrı olarak temin edilebilir) kullanılmalıdır. Ekran bağlantılarına ihtiyaç duyulduğunda Ara Terminal’e bir Ek I/O Terminal Şeridi de eklenebilir.

SSS

S: IC200ALG264 nedir?
Y: VersaMax serisi kapsamında GE tarafından geliştirilen bir Analog Giriş Modülüdür.

S: IC200ALG264 modülü güç nasıl alır?
Y: Modül, arka panel güç kaynağından doğrudan güç alır ve çalışması için herhangi bir harici güç kaynağına ihtiyaç duymaz. Ancak kullanıcı transdüserleri için harici bir güç kaynağı gereklidir.

S: IC200ALG264 hangi tür girişleri destekler?
Y: Yapılandırılabilir giriş aralığı 4–20 mA veya 0–20 mA olan tek uçlu analog girişleri destekler. Bu aralık, taşıyıcı terminallerdeki bir jumper ile seçilebilir.

S: IC200ALG264’ün 15 bitlik çözünürlüğünün önemi nedir?
Y: 15 bitlik çözünürlük, hassas ölçüm ve veri toplama imkânı sağlar; bu da süreç kontrolü ve otomasyon sistemleri gibi doğruluk kritik öneme sahip uygulamalarda çok önemlidir.

S: IC200ALG264 hem akım hem de gerilim girişlerini işleyebilir mi?
Y: Hayır, modül yalnızca akım girişleri (4–20 mA veya 0–20 mA) için tasarlanmıştır. Gerilim girişlerini desteklemez.
