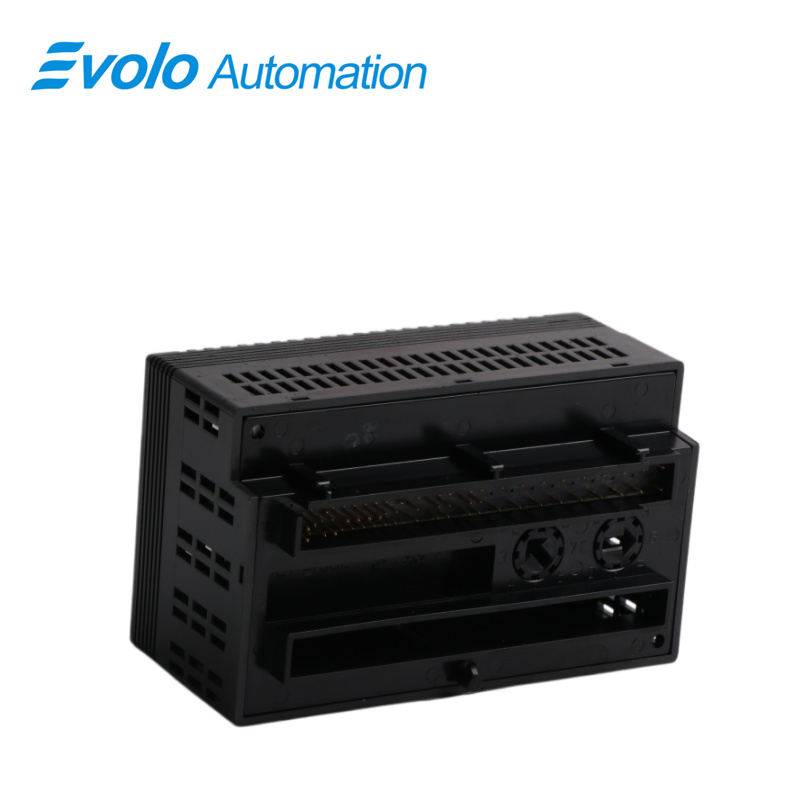

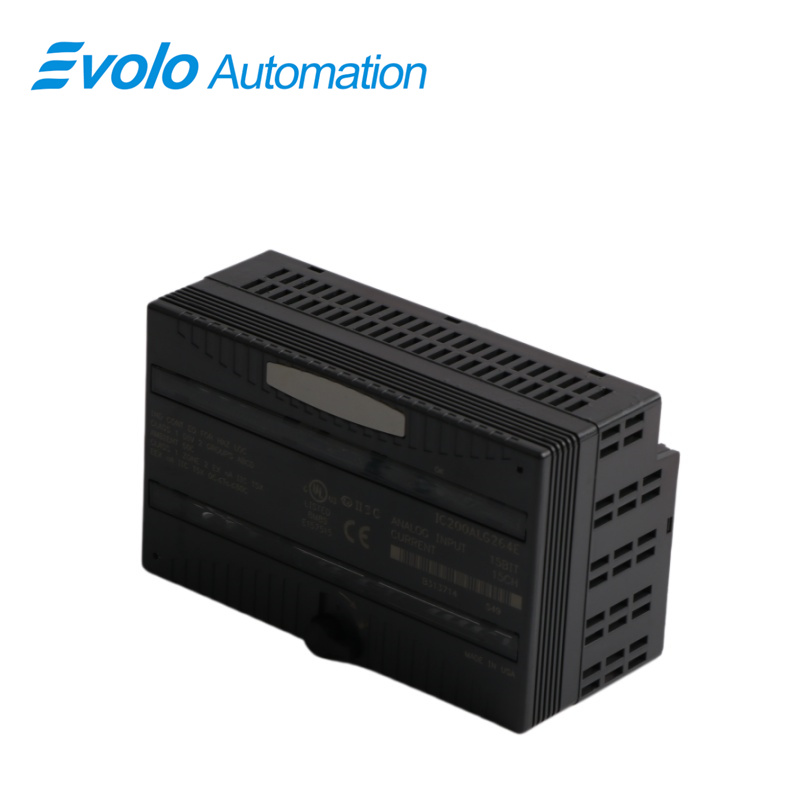

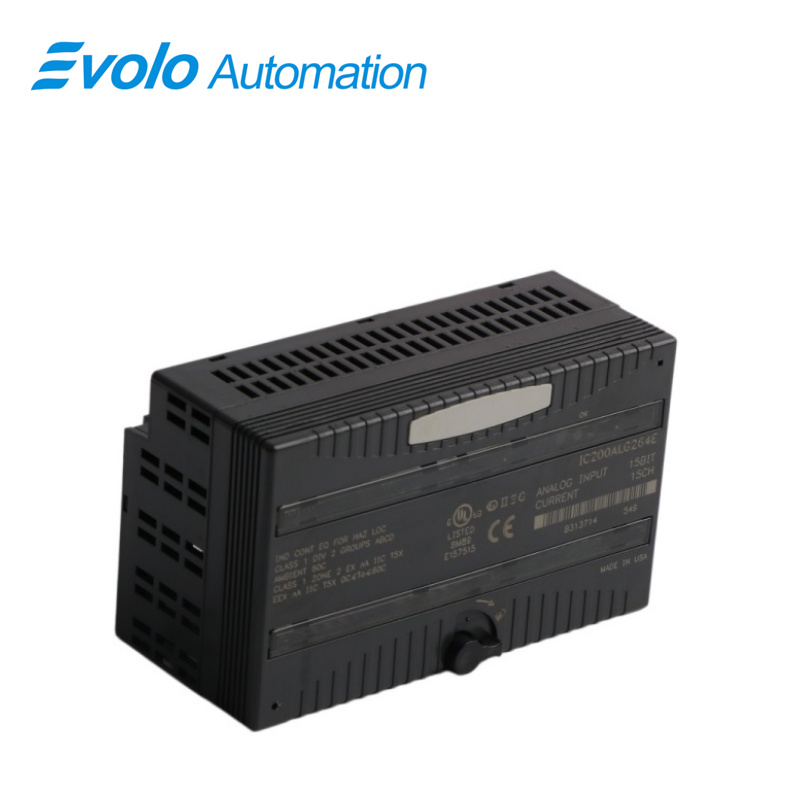

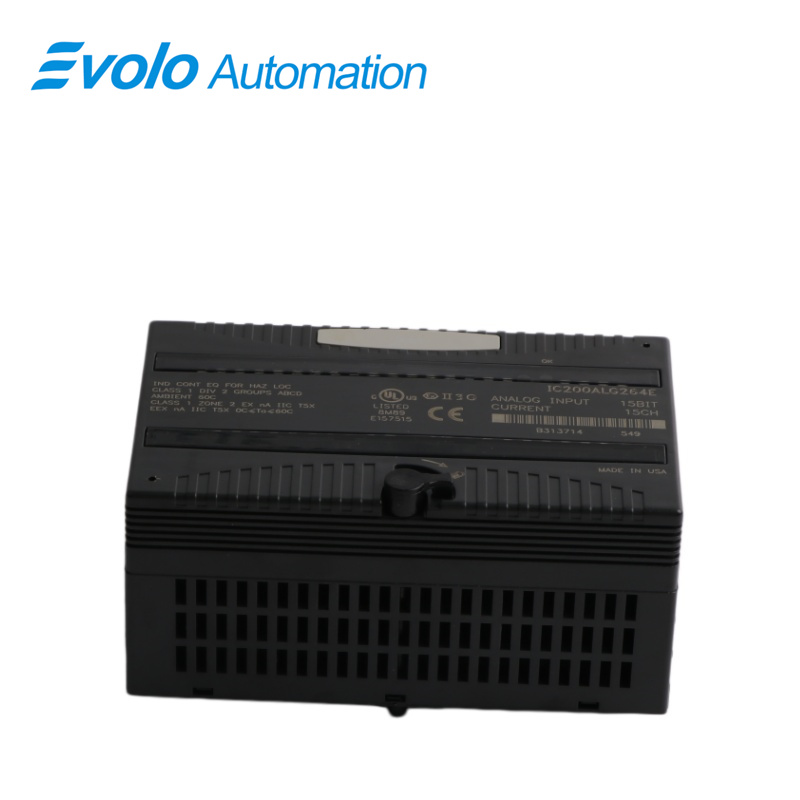

IC200ALG264 এনালগ ইনপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	মার্কিন যুক্তরাষ্ট্র
ব্র্যান্ড নাম:	জিই
মডেল নম্বর:	IC200ALG264
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

এই IC200ALG264 অ্যানালগ ইনপুট মডিউলটি ১৫টি কারেন্ট ইনপুটের সাথে ইন্টারফেস প্রদান করে। মডিউলটি ব্যাকপ্লেন পাওয়ার সাপ্লাই থেকে বিদ্যুৎ গ্রহণ করে। মডিউল অপারেশনের জন্য কোনও বহিঃস্থ বিদ্যুৎ উৎসের প্রয়োজন হয় না। ব্যবহারকারীর ট্রান্সিভারগুলির জন্য বিদ্যুৎ একটি বহিঃস্থ উৎস থেকে সরবরাহ করতে হবে। এই মডিউলে সিঙ্গেল-এন্ডেড অ্যানালগ ইনপুট রয়েছে যেগুলো একটি সাধারণ রিটার্ন শেয়ার করে এবং এটি ২৫০ VAC চলমান ডিউটি সাইকেলের জন্য রেটেড, যা নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করে।

প্রয়োগ

বৃহৎ-স্কেল জল পরিশোধন কেন্দ্র: ওয়াস্টওয়াটার লিফট পাম্প স্টেশনগুলিতে স্তর, প্রবাহ, চাপ এবং pH সেন্সরগুলির মনিটরিং।

খাদ্য ও পানীয় প্রক্রিয়াকরণ কারখানা: একাধিক ফিলিং লাইন এবং স্টেরিলাইজেশন ট্যাঙ্কের জন্য চাপ মনিটরিং এবং চলমান স্তর অর্জন।

হালকা শিল্প ও প্যাকেজিং মেশিনারি কারখানা: বহু-অক্ষ লিঙ্কেজ সরঞ্জামের জন্য সরণ, টান এবং ইনভার্টার গতির ফিডব্যাক মনিটরিং।

প্লাস্টিক ও রাবার উদ্যোগ: ইনজেকশন মোল্ডিং মেশিন এবং এক্সট্রুডারগুলির জন্য বহু-বিন্দু চাপ এবং তেলের তাপমাত্রা ডেটা অর্জন করা।

বৈশিষ্ট্যসমূহ

পনেরটি একক-প্রান্তযুক্ত ইনপুট চ্যানেল, একটি গ্রুপ

জাম্পার দ্বারা ৪-২০ মিলি অ্যাম্পিয়ার বা ০-২০ মিলি অ্যাম্পিয়ার কার্যকরী পরিসর নির্বাচন

পনের-বিট কনভার্টার রেজোলিউশন

সফটওয়্যার-কনফিগারযোগ্য ডিফল্ট/শেষ অবস্থা ধরে রাখার অপারেশন নির্বাচন

সামঞ্জস্যতা

এই মডিউলটি নিম্নলিখিতগুলির সাথে সামঞ্জস্যপূর্ণ:

PLC CPU ফার্মওয়্যার সংস্করণ ২.১ বা তার পরবর্তী।

ভার্সা প্রো সফটওয়্যার সংস্করণ ২.০ বা তার পরবর্তী।

ইথারনেট NIU EBI001 ফার্মওয়্যার সংস্করণ ১.১০ বা তার পরবর্তী

জেনিয়াস NIU GBI001: ভবিষ্যতে প্রকাশের জন্য পরিকল্পিত

প্রোফিবাস এনআইইউ পিবিআই০০১: ভবিষ্যতে মুক্তির জন্য পরিকল্পিত

ডিভাইসনেট এনআইইউ ডিবিআই০০১: ভবিষ্যতে মুক্তির জন্য পরিকল্পিত

কেবল শিল্ড সংযোগ

অ্যানালগ চ্যানেল সংযোগের জন্য শিল্ডেড টুইস্টেড পেয়ার কেবল ব্যবহার করা হয়। সম্ভব হলে, কেবলটি উৎস ডিভাইসে গ্রাউন্ড করা উচিত। যদি তা সম্ভব না হয়, তবে কেবলের শিল্ডটি অবশ্যই I/O মডিউলে গ্রাউন্ড করতে হবে। এটি একটি অতিরিক্ত I/O টার্মিনাল ব্যবহার করে করা যেতে পারে। যদি মডিউলটি টার্মিনাল-শৈলীর I/O ক্যারিয়ারে ইনস্টল করা থাকে, তবে শিল্ড সংযোগগুলি I/O ক্যারিয়ারে সংযুক্ত অতিরিক্ত I/O টার্মিনালে করা যেতে পারে। যদি মডিউলটি কম্প্যাক্ট টার্মিনাল-শৈলীর I/O ক্যারিয়ারে ইনস্টল করা থাকে, তবে শিল্ড সংযোগগুলি I/O ক্যারিয়ারের নিকটে মাউন্ট করা অতিরিক্ত I/O টার্মিনালে করা যেতে পারে। যদি মডিউলটি কানেক্টর-শৈলীর I/O ক্যারিয়ারে ইনস্টল করা থাকে, তবে কেবলের শিল্ডটি সরাসরি ইন্টারপোজিং টার্মিনালে সংযুক্ত করা যেতে পারে। কানেক্টর-শৈলীর I/O ক্যারিয়ার এবং ইন্টারপোজিং টার্মিনালের মধ্যে শিল্ডেড ইন্টারপোজিং কেবল (শিল্ডেড কেবলগুলি পৃথকভাবে পাওয়া যায়) ব্যবহার করতে হবে। অতিরিক্ত শিল্ড সংযোগের প্রয়োজন হলে ইন্টারপোজিং টার্মিনালে একটি অতিরিক্ত I/O টার্মিনাল স্ট্রিপও যুক্ত করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: IC200ALG264 কী?
উত্তর: এটি GE কর্তৃক ভার্সা ম্যাক্স (VersaMax) সিরিজের অধীনে উন্নয়ন করা একটি অ্যানালগ ইনপুট মডিউল

প্রশ্ন: IC200ALG264 মডিউলটি কীভাবে বিদ্যুৎ গ্রহণ করে?
উত্তর: মডিউলটি ব্যাকপ্লেন পাওয়ার সাপ্লাই থেকে সরাসরি বিদ্যুৎ গ্রহণ করে এবং এর কার্যকরী প্রক্রিয়ার জন্য কোনও বহিঃস্থ বিদ্যুৎ উৎসের প্রয়োজন হয় না। তবে ব্যবহারকারীর ট্রান্সিভারগুলির জন্য একটি বহিঃস্থ বিদ্যুৎ উৎস প্রয়োজন।

প্রশ্ন: IC200ALG264 কোন ধরনের ইনপুট সমর্থন করে?
উত্তর: এটি সিঙ্গেল-এন্ডেড অ্যানালগ ইনপুট সমর্থন করে, যার কনফিগারযোগ্য ইনপুট রেঞ্জ ৪–২০ মিলি অ্যাম্পিয়ার বা ০–২০ মিলি অ্যাম্পিয়ার। এই রেঞ্জটি ক্যারিয়ার টার্মিনালগুলিতে একটি জাম্পার ব্যবহার করে নির্বাচন করা যায়।

প্রশ্ন: IC200ALG264-এর ১৫-বিট রেজোলিউশনের তাৎপর্য কী?
উত্তর: ১৫-বিট রেজোলিউশন সূক্ষ্ম পরিমাপ এবং ডেটা অর্জনের অনুমতি প্রদান করে, যা প্রক্রিয়া নিয়ন্ত্রণ ও স্বয়ংক্রিয়করণ ব্যবস্থার মতো নির্ভুলতা গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে অত্যন্ত গুরুত্বপূর্ণ।

প্রশ্ন: IC200ALG264 কি কারেন্ট এবং ভোল্টেজ উভয় ধরনের ইনপুট পরিচালনা করতে পারে?
উত্তর: না, মডিউলটি বিশেষভাবে কারেন্ট ইনপুট (৪–২০ মিলি অ্যাম্পিয়ার বা ০–২০ মিলি অ্যাম্পিয়ার) এর জন্য ডিজাইন করা হয়েছে। এটি ভোল্টেজ ইনপুট সমর্থন করে না।
