DS200TCRAG1ABC Röle Çıkış Kartı

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	DS200TCRAG1ABC
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Açıklama

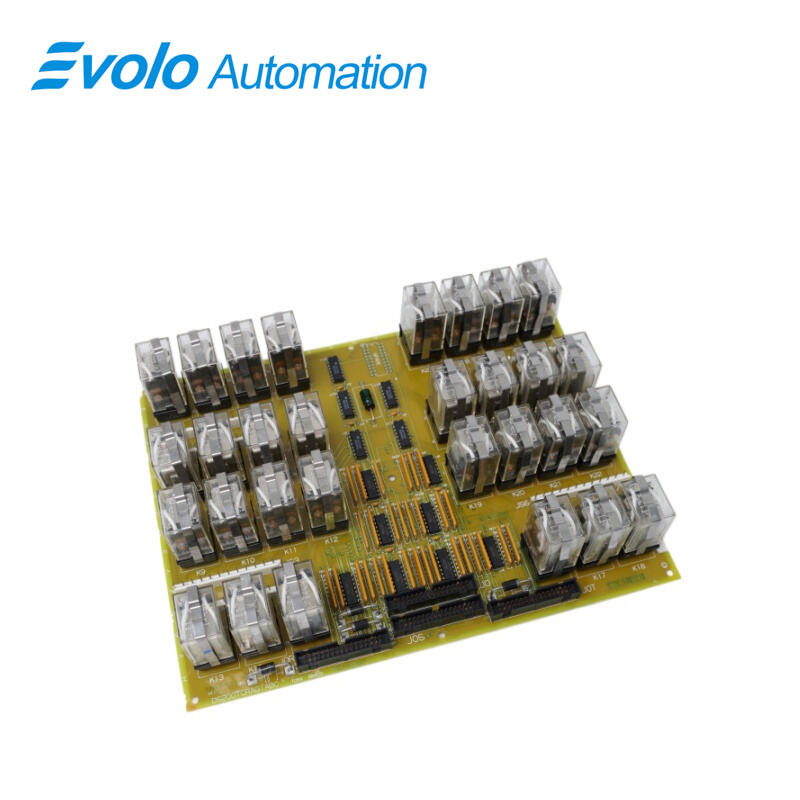

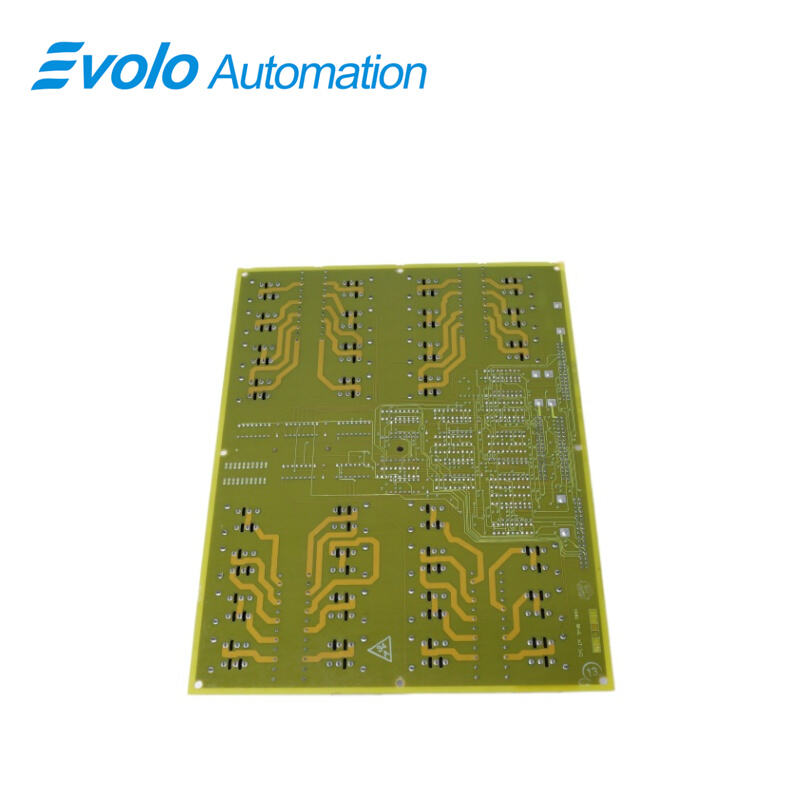

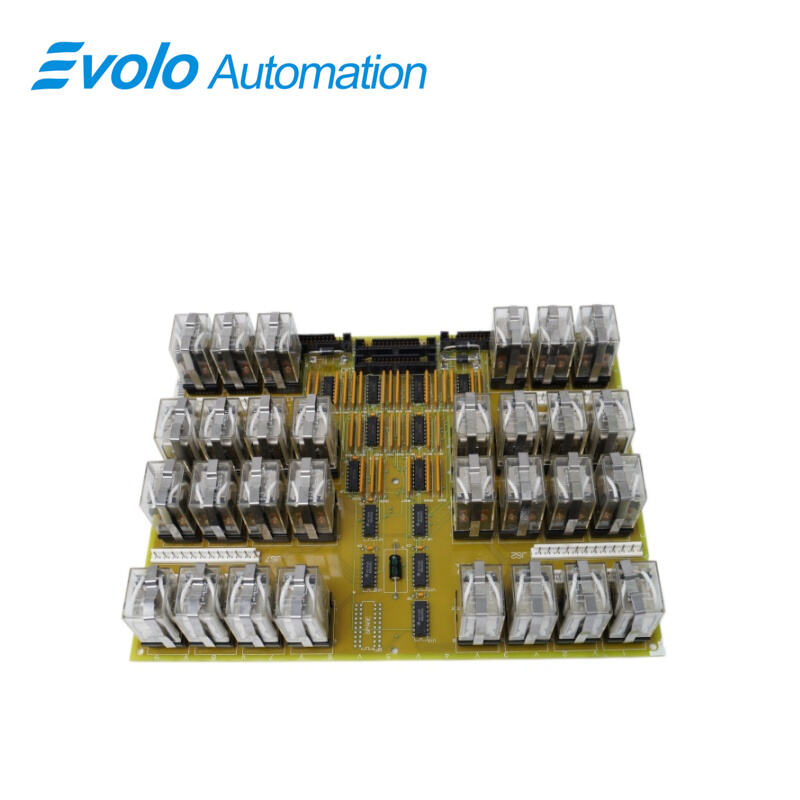

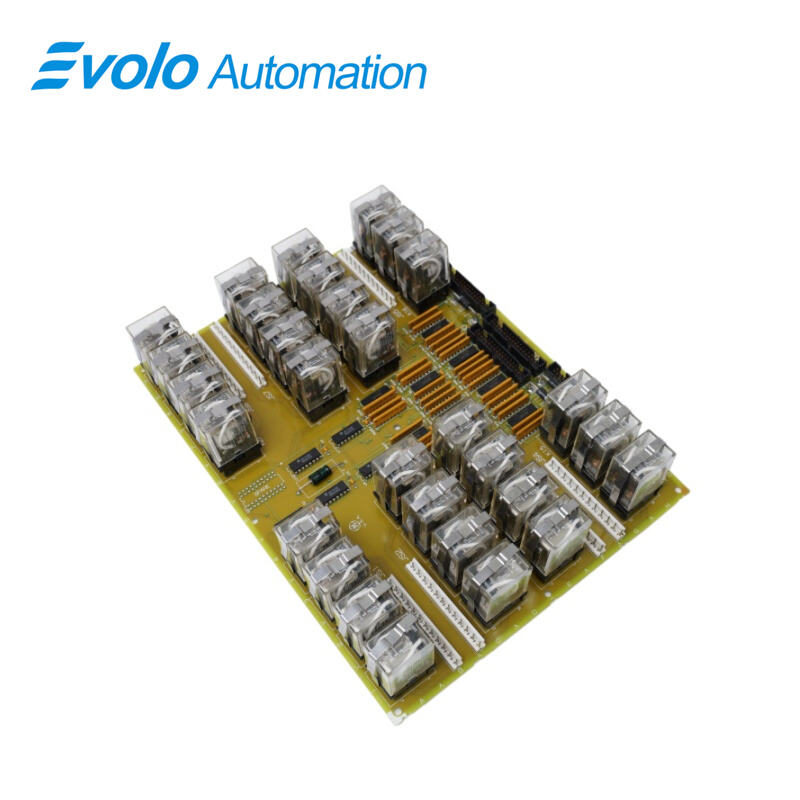

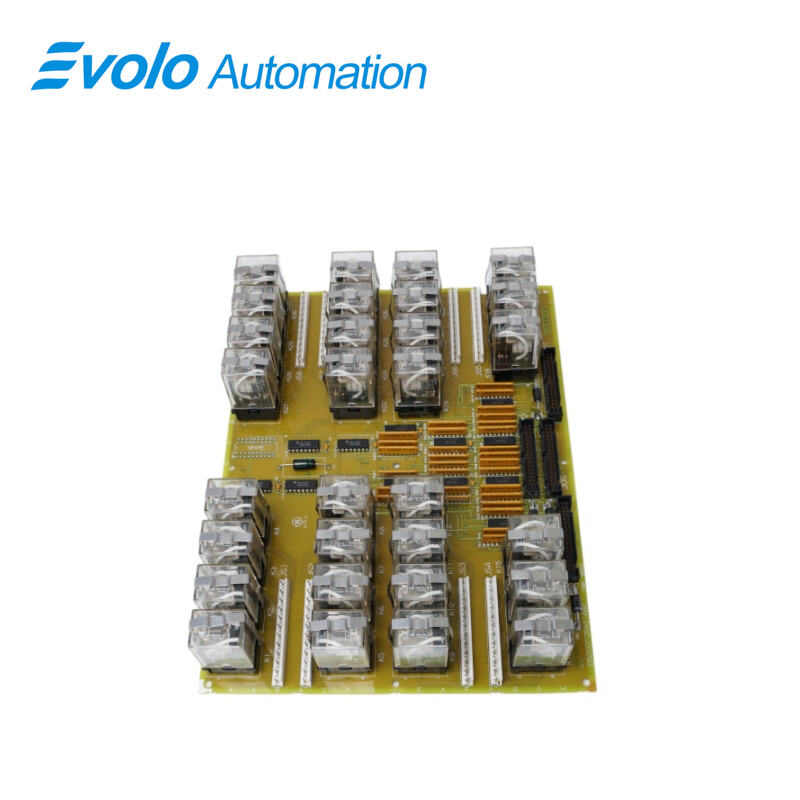

DS200TCRAG1ABC, General Electric tarafından GE Speedtronic türbin kontrol sistemlerinde kullanılan Mark V LM Serisi kapsamında üretilen ve tasarlanan bir Röle Çıkış Kartıdır. TCRA kartı, dijital çekirdeklerin bir parçasıdır ve üzerinde K1 ile K30 arasında numaralandırılmış en fazla 30 röle yer alır. Her dijital G/Ç (Giriş/Çıkış) çekirdeğinde bu kartlardan iki adet bulunur. Q11 çekirdeğinin 4. konumundaki TCRA kartında yalnızca dört röle bulunur ve bu röleler JO konektörü aracılığıyla TCQE ile bağlantılıdır. Bazı uygulamalarda bu röleler, gaz manifoldu tahliye valflerini kontrol etmek için kullanılır. Diğer tüm TCRA kartlarında ise tam olarak otuz röle bulunur. Q51 çekirdeğinin 4. konumundaki TCRA kartında bulunan ilk 18 röle, manyetik valfleri çalıştırmak için bir güç kaynağı sağlaması amacıyla yapılandırılabilir.

Bu yapılandırma, Q11 ve Q51 çekirdeklerinin 5. konumundaki TCRA kartında yer alan ilk 16 röle için de mümkündür. DTBC ve DTBD terminal kartlarında bu işlem için donanım jumperları kullanılır. J19 ve J20 güç konektörleri kullanılarak, Q11 veya Q51 çekirdeklerinin beşinci konumundaki TCRA kartında iki ek kontak çıkışı (#47 ve #48) ıslatılabilir. Çekirdeklerden birindeki DTBD kartı, PD çekirdeğinden J19 ve J20 konektörleri aracılığıyla 120/240 Vac güç alır.

Ateşleme transformatörleri için bu sinyaller genellikle kullanılır. Dijital çekirdeklerdeki TCDA kartları, röleleri açmalarını veya kapatmalarını talip eden sinyalleri TCRA kartlarına yazar. R1 çekirdeğindeki TCQE kartı, bu şekilde Q11’in 4. konumundaki TCRA kartına sinyal gönderir. Q21’in ilk 18 bobin çıkışına bobin güç kaynağı olarak yapılandırma yapılamaz.

Uygulamalar

Enerji Sektörü (Termik Santraller): GE Frame 5, 6, 7 ve 9 serisi gaz türbinleri ile büyük buhar türbinlerinin kontrol panolarında kullanılır.

Görevler: Yakıt/gaz kapatma vanalarını, ateşleme sistemi başlatmasını, yağlama yağı pompasının başlatılmasını/durdurulmasını ve jeneratör seti senkronizasyonunu kapatma komutlarını kontrol eder.

Petrol ve Doğalgaz ile Kimya Endüstrisi: Rafinerilerde, LNG sıvılaştırma istasyonlarında veya doğalgaz boru hattı kompresör ünitelerinde süreç güvenliği kapatma (ESD) mantığında kullanılır.

Alan içinde patlamaya dayanıklı manyetik valfleri ve durum göstergesi ışıklarını sürer.

Ağır Sanayi Tesisleri: Çelik fabrikaları ve kağıt fabrikalarının kendine yeten enerji atölyelerinde dağıtılmış kontrol sistemi (DCS)’nin uç elemanı olarak görev yapar.

TCRA YAPILANDIRMASI

DONANIM: DTBC ve DTBD terminal kartlarının donanım yapılandırması, röleleri besleyen veya bunları dönüştüren terminal kart seviyesinde yapılır.

solenoidler

YAZILIM: TCRA kartının herhangi bir yazılım yapılandırması yoktur.

Sıkça Sorulan Sorular

S: DS200TCRAG1ABC ürünleri nakliye için nasıl paketlenir?
A: DS200TCRAG1ABC, antistatik koruma yöntemleri kullanılarak paketlenir. Her bir birim, antistatik bir torbaya yerleştirilir ve daha sonra taşıma sırasında elektrostatik deşarjdan kaynaklanan hasarlara karşı koruma sağlamak amacıyla ESD-güvenli kutulara, koruyucu ESD köpüğüyle sabitlenir.

S: DS200TCRAG1ABC Röle Çıkış Kartı için fiyat ve stok durumu nasıl kontrol edilir?
Y: Fiyat ve stok durumunu kontrol etmek için satış temsilcisi John ile +86-18150117685 numaralı telefondan iletişime geçebilir veya tedarikçinin resmi kanalları aracılığıyla teklif talebinde bulunabilirsiniz.

S: Hangi ödeme yöntemlerini kabul edersiniz?
Y: Tercih edilen ödeme yöntemi banka havalesiidir. Ek ödeme seçenekleri için lütfen daha fazla bilgi almak üzere doğrudan tedarikçiyle iletişime geçmeniz önerilir.

S: DS200TCRAG1ABC nedir?
Y: DS200TCRAG1ABC, endüstriyel kontrol sistemlerinde kullanılan bir röle çıkış kartıdır. Sistem komutlarına göre röle çıkışlarını açıp kapatarak harici cihazların kontrolünden sorumludur.

S: Bu ürün sıfır mıdır?
A: Evet, DS200TCRAG1ABC tamamen yeni, orijinal, kullanılmamış ve fabrikada mühürlüdür; bu da güvenilir performans ve kalite sağlar.
