Papan Keluaran Relay DS200TCRAG1ABC

Ikhtisar

Tempat Asal:	Amerika Serikat
Nama Merek:	GE
Nomor Model:	DS200TCRAG1ABC
Detail Kemasan:	Baru, Segel Pabrik Asli
Waktu Pengiriman:	5-7 hari
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	Tersedia

Spesifikasi

Deskripsi

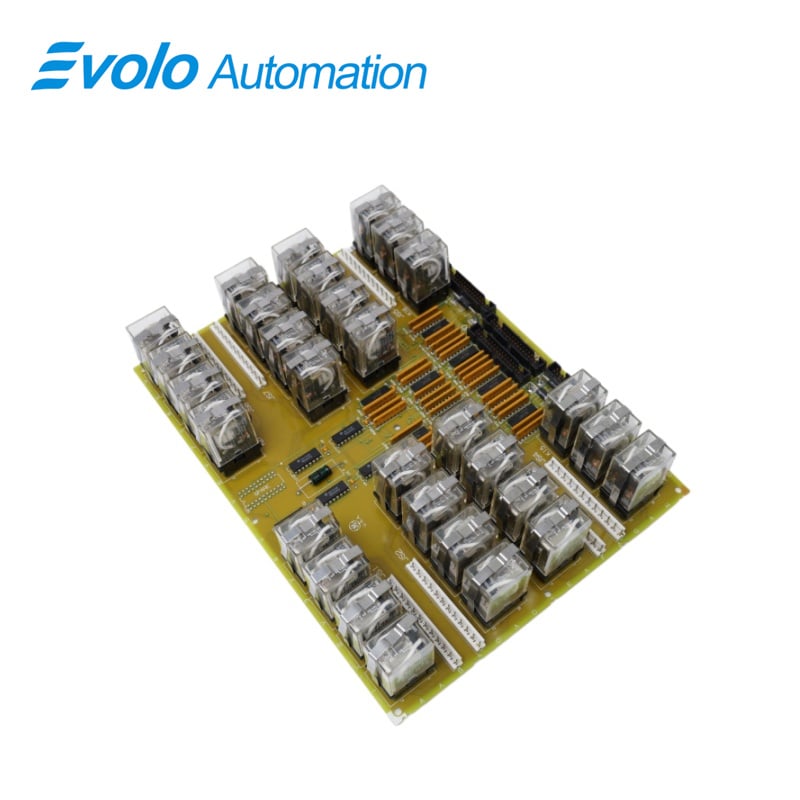

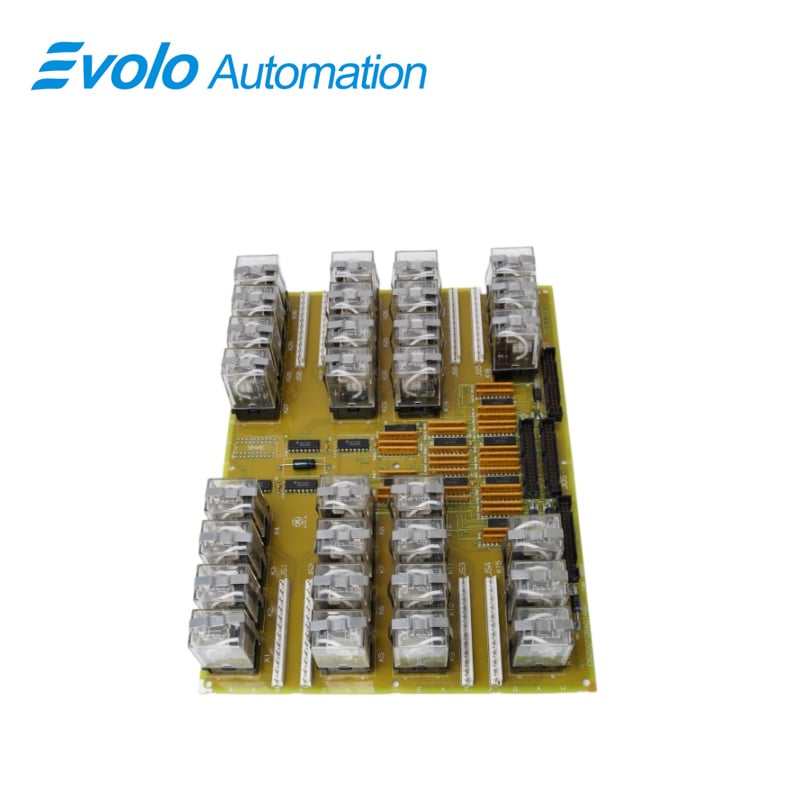

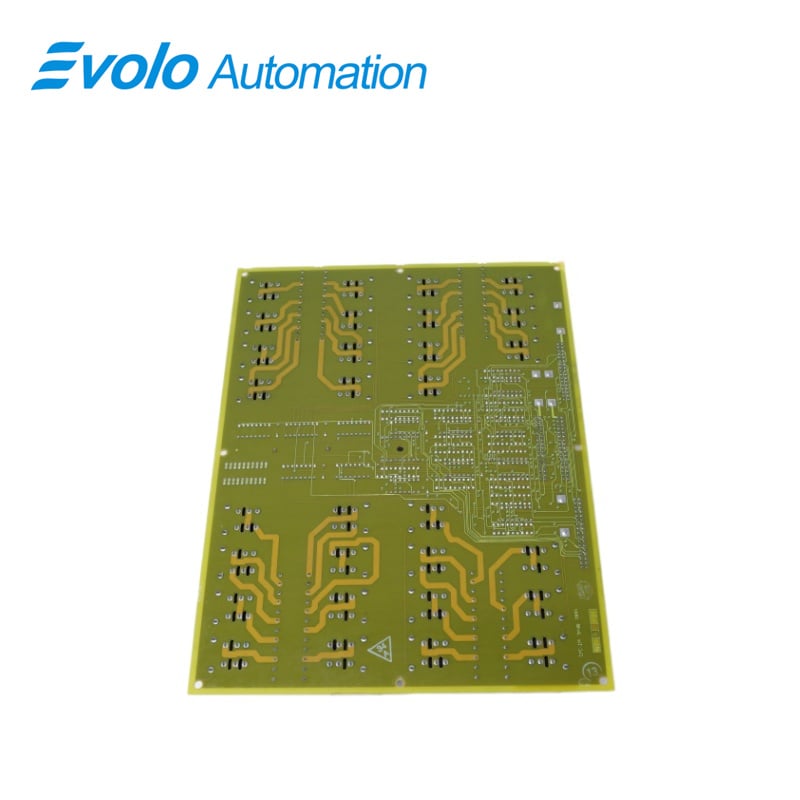

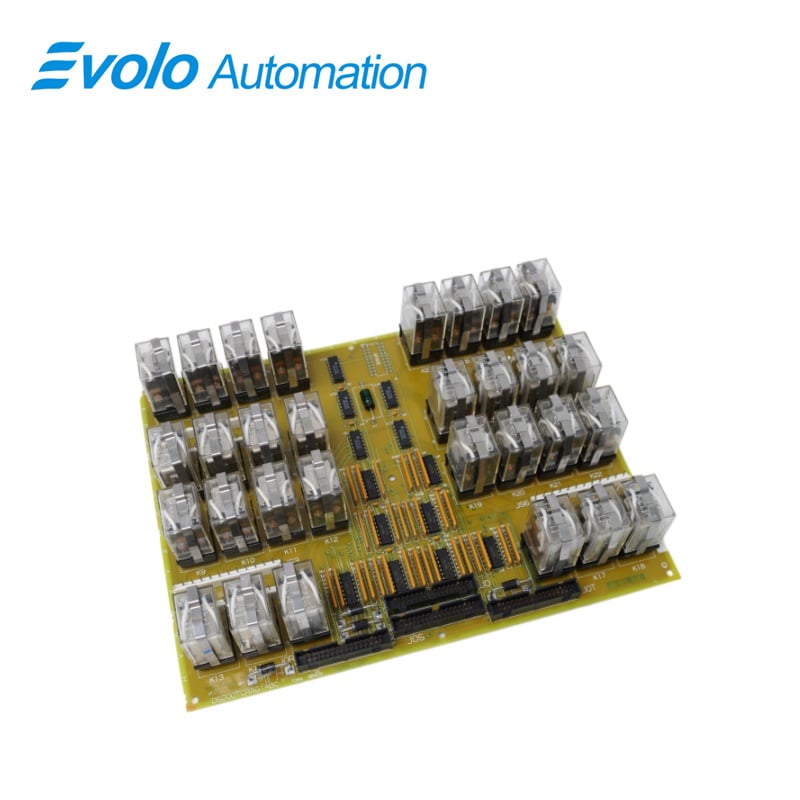

DS200TCRAG1ABC adalah Papan Keluaran Relay yang diproduksi dan didesain oleh General Electric sebagai bagian dari Seri Mark V LM yang digunakan dalam sistem kontrol turbin Speedtronic buatan GE. Hingga 30 buah relay, yang diberi kode K1 hingga K30, terpasang pada papan TCRA, yang merupakan bagian dari inti digital (digital cores). Setiap inti input/output digital (digital IO cores) memuat dua papan semacam ini. Hanya empat relay yang terpasang pada papan TCRA di posisi 4 pada inti Q11, dan keempat relay tersebut terhubung ke TCQE melalui konektor JO. Beberapa aplikasi menggunakan relay-relay ini untuk mengendalikan katup pelepas tekanan (blow-off valves) pada manifold gas. Sebanyak tiga puluh relay terpasang pada setiap papan TCRA lainnya. Untuk menyediakan sumber daya listrik guna mengoperasikan solenoid, 18 relay pertama pada papan TCRA di lokasi 4 pada inti Q51 dapat dikonfigurasi.

Konfigurasi ini juga memungkinkan untuk 16 relay pertama pada papan TCRA di posisi 5 pada inti Q11 dan Q51. Pada papan terminal DTBC dan DTBD, jumper perangkat keras digunakan untuk melakukan hal ini. Dengan menggunakan konektor daya J19 dan J20, dua output kontak tambahan (#47 dan #48) dapat diaktifkan (wetted) pada papan TCRA di posisi lima baik pada inti Q11 maupun Q51. Papan DTBD pada salah satu inti menerima daya 120/240 Vac melalui konektor J19 dan J20 dari inti PD.

Sinyal-sinyal ini biasanya digunakan untuk transformator pengapian. Papan TCDA pada inti digital menuliskan sinyal-sinyal tersebut ke papan TCRA yang menginstruksikan pembukaan atau penutupan relay. Papan TCQE pada inti R1 mengirimkan sinyal ke papan TCRA di posisi 4 pada Q11 dengan cara ini. Delapan belas output solenoid pertama pada Q21 tidak memenuhi syarat untuk dikonfigurasi sebagai sumber daya solenoid.

Aplikasi

Industri Tenaga Listrik (Pembangkit Listrik): Digunakan dalam kabinet kontrol turbin gas seri GE Frame 5, 6, 7, dan 9 serta turbin uap berukuran besar.

Tugas: Mengontrol katup pemutus bahan bakar/gas, pengaktifan sistem pengapian, pengaktifan/penghentian pompa oli pelumas, serta perintah sinkronisasi dan penutupan genset.

Industri Minyak & Gas serta Kimia: Digunakan untuk logika penghentian keselamatan proses (ESD) di kilang minyak, stasiun likuifikasi LNG, atau unit kompresor pipa gas.

Menggerakkan katup solenoid tahan ledakan dan lampu indikator status di lapangan.

Pabrik Manufaktur Berat: Berfungsi sebagai efektor akhir dari sistem kontrol terdistribusi (DCS) di bengkel pembangkit listrik mandiri pada pabrik baja dan pabrik kertas.

KONFIGURASI TCRA

PERANGKAT KERAS: Konfigurasi perangkat keras untuk papan terminal DTBC dan DTBD dilakukan pada tingkat papan terminal, yang memberi daya ke relay atau mengubahnya menjadi

solenoid

PERANGKAT LUNAK: Papan TCRA tidak memiliki konfigurasi perangkat lunak apa pun.

Pertanyaan yang Sering Diajukan

T: Bagaimana DS200TCRAG1ABC dikemas untuk pengiriman?
A: DS200TCRAG1ABC dikemas dengan metode perlindungan antistatis. Setiap unit ditempatkan dalam kantong antistatis, kemudian dimasukkan ke dalam kotak tahan ESD yang aman dan dilengkapi busa pelindung tahan ESD untuk mencegah kerusakan akibat pelepasan muatan elektrostatik selama pengangkutan.

Q: Bagaimana cara memeriksa harga dan ketersediaan Papan Keluaran Relay DS200TCRAG1ABC?
A: Untuk memeriksa harga dan ketersediaan, Anda dapat menghubungi perwakilan penjualan, John, di +86-18150117685 atau mengirimkan permintaan penawaran melalui saluran resmi pemasok.

Q: Opsi pembayaran apa saja yang Anda terima?
A: Transfer bank merupakan metode pembayaran utama. Untuk opsi pembayaran tambahan, disarankan menghubungi pemasok secara langsung guna memperoleh informasi lebih lanjut.

Q: Apa itu DS200TCRAG1ABC?
A: DS200TCRAG1ABC adalah Papan Keluaran Relay yang digunakan dalam sistem kontrol industri. Papan ini bertanggung jawab mengendalikan perangkat eksternal dengan mengaktifkan atau menonaktifkan keluaran relay berdasarkan perintah sistem.

P: Apakah produk ini benar-benar baru?
A: Ya, DS200TCRAG1ABC adalah barang baru asli, belum pernah digunakan, dan disegel pabrik, sehingga menjamin kinerja dan kualitas yang andal.
