Genel Bakış
Üretim Yeri: |
Amerika |
Marka Adı: |
Bently Nevada |
Model Numarası: |
990-10-XX-01-05 MOD: 163930-01 |
En Düşük Sipariş Miktarı: |
1 |
Paketleme Detayları: |
Orijinal yeni Fabrika Mühürü |
Teslimat Süresi: |
5-7 Gün |
Ödeme Şartları: |
T\/T |
Tedarik Kapasitesi: |
Stokta |
Hızlı Detay
|
Tam ölçekli Seçenek: |
0-10 mils ss (0-250 μm ss) |
|
Sistem Uzunluğu Seçeneği: |
5,0 metre (16,4 feet) |
|

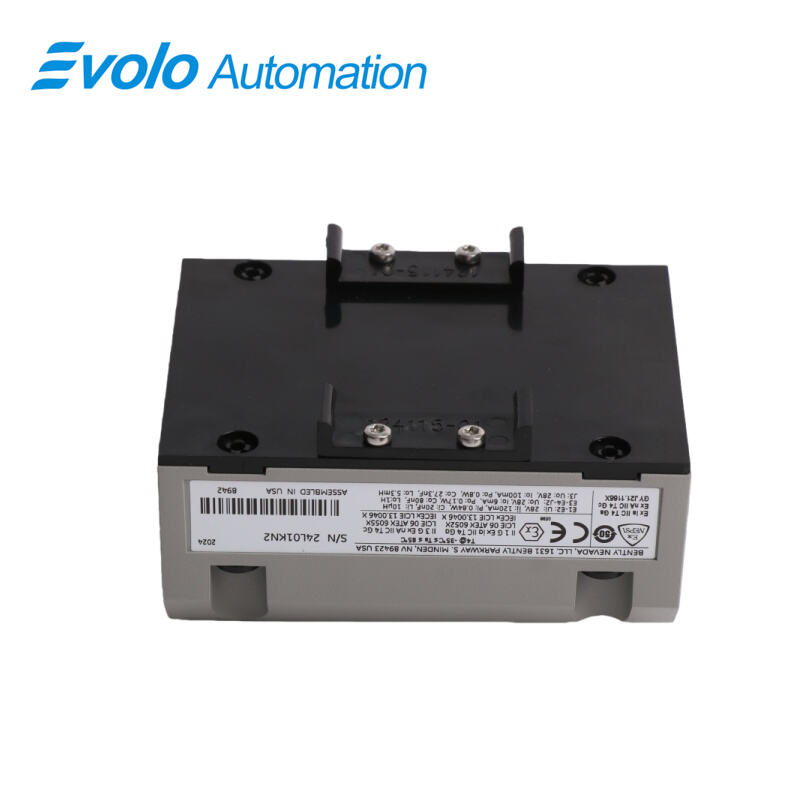

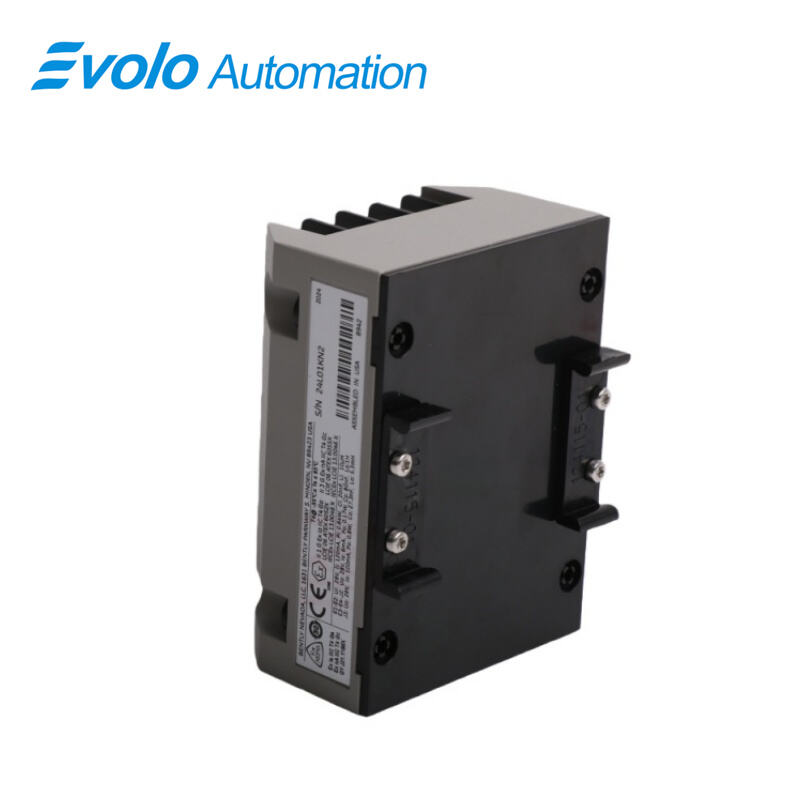

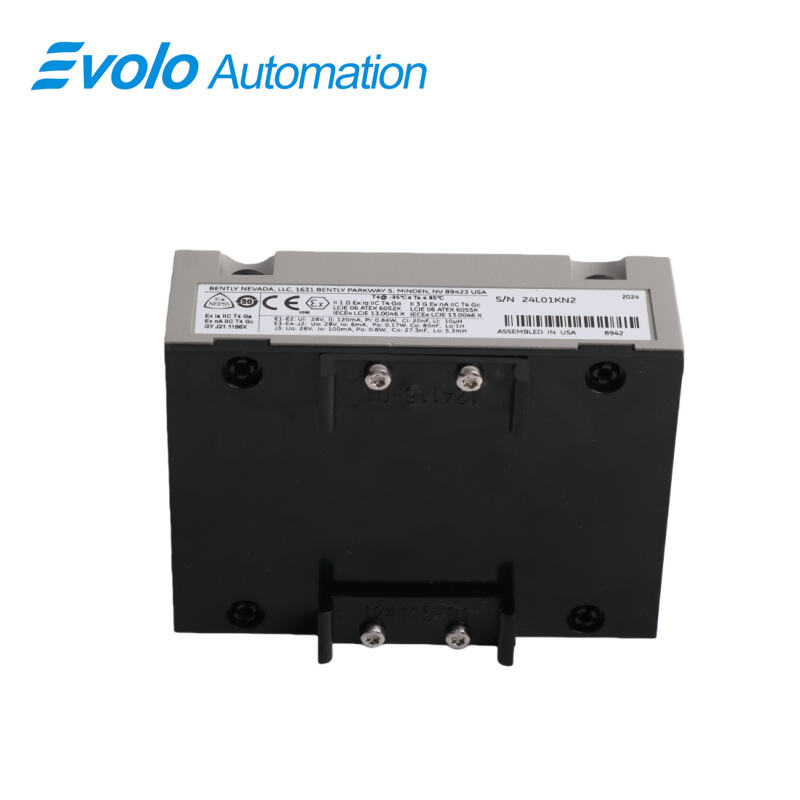

Montaj Seçeneği: |
35 mm DIN ray klipsleri |
|
Kurum Onayı Seçeneği : |
CSA Bölüm 2, ATEX Bölge 0, ATEX Bölge 2 ve ABS denizcilik onayı içerir |
|
Boyut: |
10x7.3x5.5cm |
|
Ağırlık: |
0.5kg |
Tanım

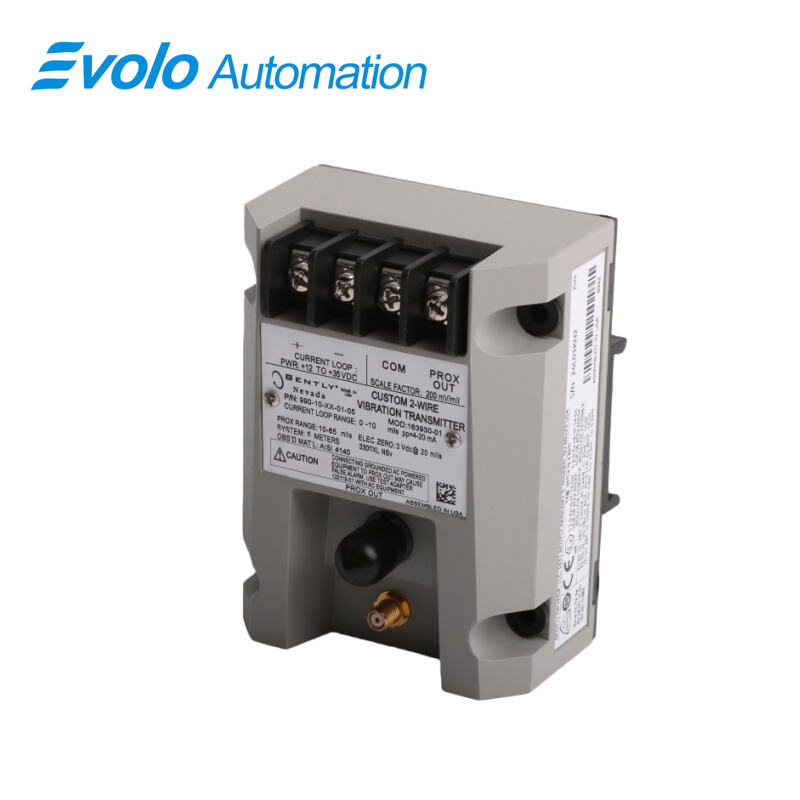

990 Titreşim Vericisi, model 990-10-XX-01-05 MOD: 163930-01, endüstriyel otomasyon ve döner makine uygulamaları için özel olarak tasarlanmış hassas iki telli, döngü beslemeli bir titreşim izleme cihazıdır. Santrifüj hava kompresörlerinde, küçük pompalarda, motorlarda ve fanlarda OEM montajları için tasarlanan bu verici, 3300 NSv yakınlık probu ve uzatma kablosundan gelen girişi, makine kontrol sistemleri için orantılı 4 ila 20 mA'lık bir titreşim sinyaline dönüştürür. Verici, Prox Out için 0,25 ila 1,65 mm (10–65 mil) arası doğrusal çıkışla 0–10 mil tepe-tepe (0–250 μm pp) tam ölçekli titreşim aralıklarını destekler ve sistem uzunluğu en fazla 5 metreye (16,4 fit) kadar uyumludur. Zorlu ortamlar için tasarlanmıştır ve -35°C ile +85°C arasında güvenilir şekilde çalışır, -52°C ile +100°C arasındaki depolama sıcaklıklarına dayanır ve yüksek nem ile yoğuşmaya karşı koruma sağlayan potting yapıya sahiptir. DIN rayı veya duvar geçiş montaj seçenekleriyle birlikte CSA Bölüm 2, ATEX Bölge 0 ve Bölge 2 ile ABS denizcilik onaylarını da içeren çoklu kurum onaylarına sahip olan 990 Titreşim Vericisi, santrifüj kompresörlerde tipik olarak görülen dar montaj alanlarında sağlam, doğru ve esnek izleme çözümleri sunar. Özellikler arasında entegre Proximitor Sensörü, izole olmayan PROX OUT ve COM terminalleri, döngü ayarı için kolay sıfır ve aralık potansiyometreleri, hızlı sinyal doğrulaması için test girişi ve problardaki arızalara veya gevşek bağlantılara bağlı yanlış alarmaları önlemek için Not OK/Sinyal Devre Dışı Bırakma devresi yer alır.
Uygulamalar
Hava Kompresörlerinde Radyal Titreşim İzleme
3300 NSv yakınlık problarını kullanarak 0–10 mil (0–250 μm) arasında tepe-nokta arası titreşim ölçümü sağlar ve santrifüj hava kompresörlerinde duruma dayalı izleme ve tahmine dayalı bakımı mümkün kılar.
Küçük Motor ve Pompa Koruma
Dengesizlik veya hizasızlık nedeniyle mekanik arızaları önlemek için küçük pompalarda ve motorlarda titreşim seviyelerini izlemek üzere 4–20 mA makine kontrol sistemleri ile entegre çalışır.
OEM Makine Entegrasyonu
Kompakt, iki kablolu döngü beslemeli ve DIN ray montajlı vericilere ihtiyaç duyan OEM kurulumları için tasarlanmıştır ve yeni ekipmanlara entegrasyonu kolaylaştırırken kurulum karmaşıklığını azaltır.
Dinamik Teşhis ve Sinyal Çıkışı
Yalıtılmamış PROX OUT ve COM terminalleri, cihazın sensörü çıkarmadan durumunun doğrulanmasına olanak tanıyan, gerçek zamanlı aralık voltajı ve dinamik titreşim sinyalleri sağlar.
Yüksek Nem ve Zorlu Ortam Çalışması
Saksı tipi yapı, %100 yoğuşan nem içeren ortamlarda çalışmayı sağlar ve denizcilik, proses veya endüstriyel tesislerde aşırı nem veya sıcaklık değişimleri sırasında güvenilir performans sunar.
Özellikler
|
Çalışma Sıcaklığı: |
-35°C ile +85°C (-31°F ile +185°F) |
|
Saklama Sıcaklığı : |
-52°C ile +100°C (-62°F ile +212°F). |
|
Giriş: |
Temaslı olmayan 3300 NSv Proximity Prob ve uzatma kablosunu kabul eder |
|
Güç: |
Vericide terminalde +12 ile +35 Vdc giriş gereklidir |
|
Maksimum Döngü Direnci: |
1.000 Ω, kabloyu ve 35 Vdc'yi dahil olmak üzere |
|
Akım Sınırlama: |
tipik olarak 23 mA |
|
Çıkış empedansı: |
Prox Çıkışı, 10 MΩ yük için kalibre edilmiş 10 kΩ çıkış empedansına sahiptir |
|
Doğrusal Aralık: |
prox Çıkışı için 0,25 ila 1,65 mm (10 ila 65 mil) |
|
Kablo Uzunluğu: |
Proximitor Sensör Çıkışı (BNC konektör), maksimum kablo mesafesi 3 metre (10 feet) |
Rekabetçi Avantaj
Entegre Yakınlık Sensörü
Dış ünite ihtiyacını ortadan kaldırarak santrifüj kompresörler ve küçük makinelerde tipik olarak karşılaşılan dar alanlarda yer gereksinimini azaltır ve montajı kolaylaştırır.
Sağlam Sinyal Koşullama
Ham yakınlık probu verilerini, 10 kΩ çıkış empedansına sahip kararlı 4–20 mA sinyallere dönüştürür (10 MΩ yük için kalibre edilmiştir) ve böylece kontrol sistemi boyunca doğru ve tutarlı titreşim ölçümleri sağlar.
Döngü ile Güçlendirme Basitliği
Sadece +12 ila +35 Vdc ve tipik olarak 23 mA akım gerektirir ve ek güç kaynağı olmadan mevcut iki telli kontrol döngülerine kolay entegrasyonu destekler.
Yüksek Güvenilirlik ve Güvenlik Özellikleri
Yanlış alarmaları önlemek için Sinyal Devre Bozulması içeren, sıfır ve aralık potansiyometrelerinin birbirini etkilemediği ve test giriş işlevselliğine sahip olup, güvenilir çalışma ve basitleştirilmiş bakım sağlar.
Küresel Endüstriyel Kullanım İçin Sertifikalı
CSA Bölüm 2, ATEX Bölge 0 ve Bölge 2 onaylarına ek olarak ABS denizcilik sertifikasına sahiptir ve endüstriyel, denizcilik ve tehlikeli ortamlarda uluslararası uygulamalar için uygunluk sağlar.
