5461-650 T/C Giriş Kartı

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	WOODWARD
Model Numarası:	5461-650
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Açıklama

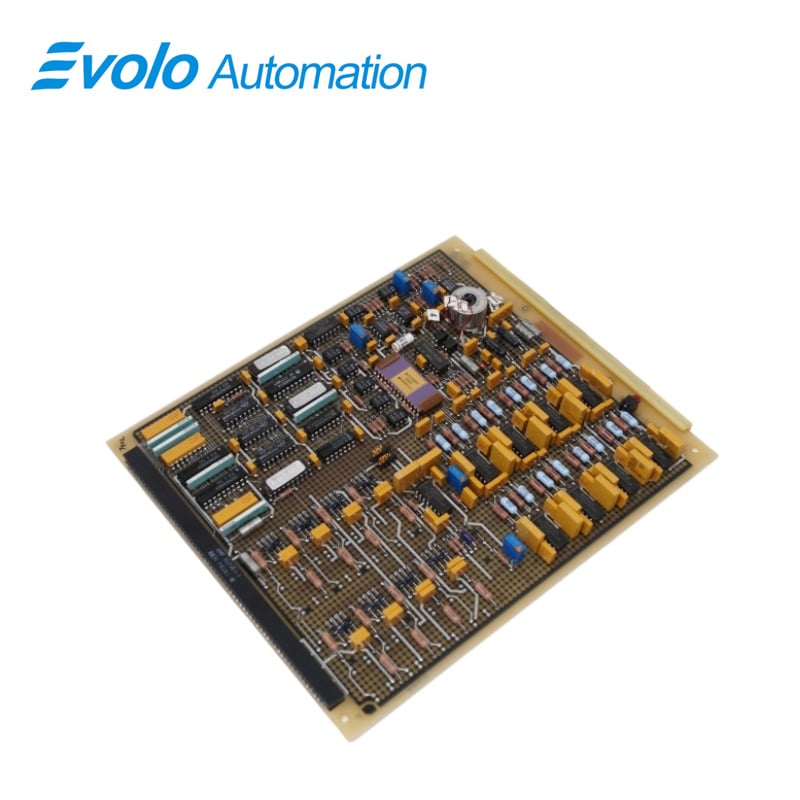

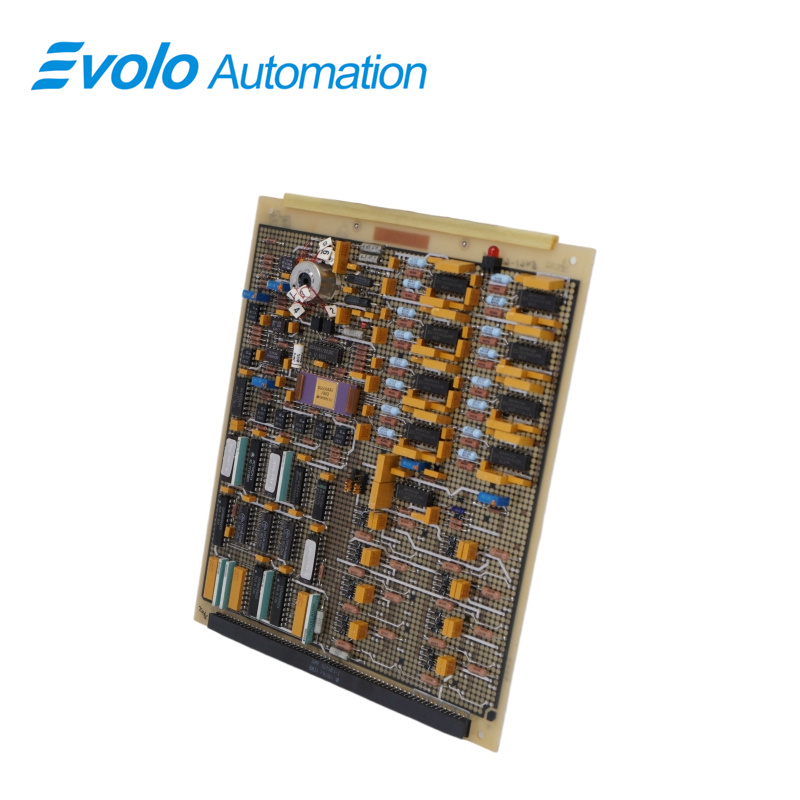

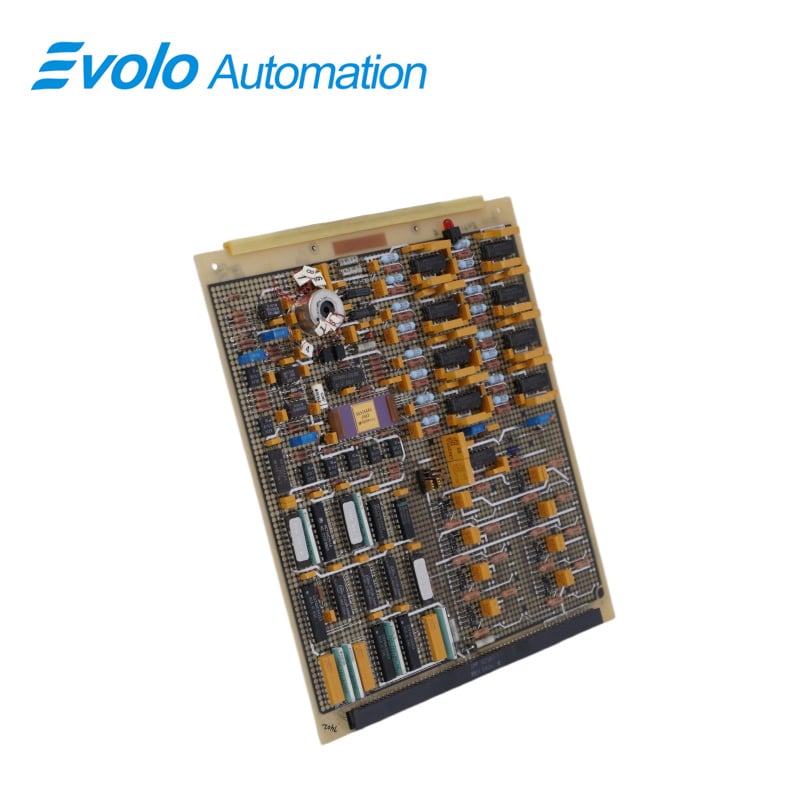

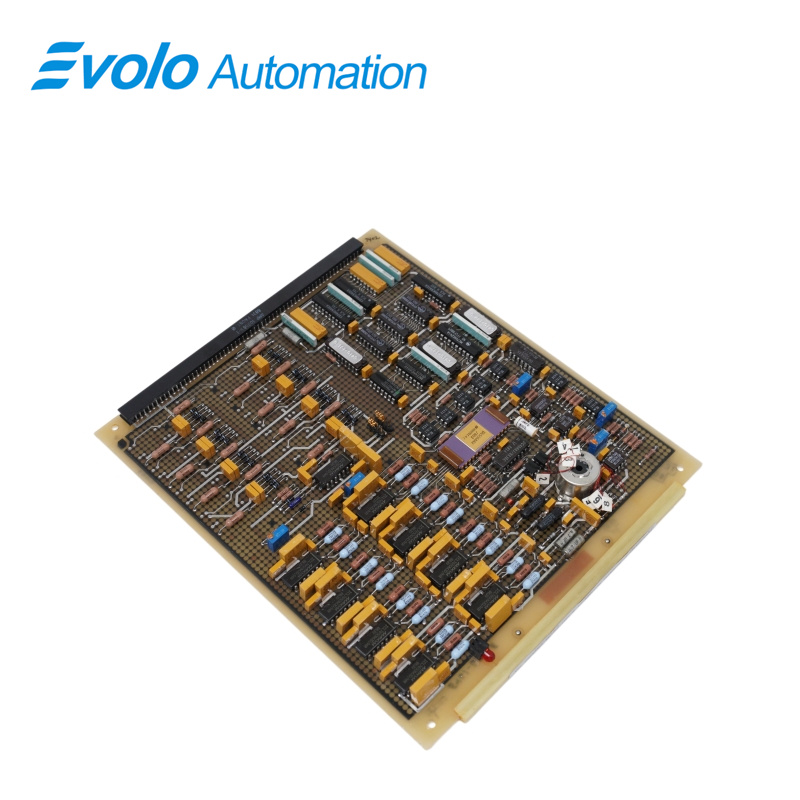

5461-650woodward tarafından geliştirilen bir T/C Giriş Kartıdır. Termokupller, sıcaklığı doğru ve güvenilir bir şekilde ölçmek için çeşitli endüstrilerde yaygın olarak kullanılır. İki farklı metal telin bir uçtan birleştirilmesiyle oluşur; bu birleşim noktası ile ölçüm noktasındaki sıcaklık farkına orantılı bir gerilim üretir. Termokupller ile kontrol sistemi arasında bir arayüz görevi görür ve böylece hassas sıcaklık izleme ve kontrolü sağlanır.

Uygulamalar

Termik santraller: Güçlü gürültüye dayanıklılığı sayesinde kazanlar, türbinler ve yatakların yüksek sıcaklık izlemesi için kullanılır.

Petrokimya tesisleri: Doğru termokupl sinyali iletimi için kırma fırınları ve reaktörlerde uygulanır.

Çelik fabrikaları: Yüksek sıcaklık verisi toplama açısından güvenilir olmaları nedeniyle yüksek fırınlar ve dönüştürücüler için uygundur.

Cam üretim tesisleri: Düşük ısı üretimiyle eritme ve tavlama fırınlarının sürekli izlenmesi için kullanılır.

Atık yakma tesisleri: Ocaklar ve baca gazı sistemleri için çok kanallı sıcaklık kontrolünü destekler.

Özellikler

Anma hızını etkinleştirmek için 16 ve 19 numaralı uçları birbirine bağlayın. 19 numaralı ucu kapatmak, rölantinin üzerinde çalışmak için 20–40 Vdc uygular; açmak ise ana tahrik kaynağını rölanti konumuna döndürür.

20(t) ve 21 numaralı uçlarda ekranlı aktüatör kabloları kullanın; ekran sadece 22 numaralı uca bağlı olmalı ve diğer yüzeylerden yalıtılmış olmalıdır.

Uzaktan Hız Ayarı (Speed Trim) için 23 ve 24 numaralı uçları köprüleyin. 100 Ω’luk bir potansiyometre yaklaşık %5’lik hız ayarı sağlar.

Giriş sapma alarmı, bir kanalın çoğunlukla kabul edilen değerden (genellikle ölçüm aralığının %1’i kadar) Max Deviation (Maksimum Sapma) ayarı değerini aşan bir fark göstermesi durumunda oluşur. Kanal, diğer kanallar arızalanmadıkça oy verme mantığında etkin kalır.

Sorun giderme

Modül, uygulama programında seçilebilen J veya K tipi termokuplları destekler. Soğuk bağlantı kompanzasyonu için ortam sıcaklığını ölçen entegre AD592 sensörü, ölçüm doğruluğunu artırır.

İki versiyon mevcuttur: yüksek hataya geçiş ve düşük hataya geçiş. Atlama ayarları, açık girişlerin yüksek veya düşük çekilmesini belirler ve kararsız okumaları önler.

Her giriş kanalı bir voltaj-frekans dönüştürücüsüne çoklu-çevrimli (multiplexed) olarak bağlanır. İşlemci sinyali sayım değerlerine dönüştürür ve verileri ağ iletişimi için LINKnet denetleyicisine iletmek üzere transceiver modülü aracılığıyla gönderir.

SSS

S: 'in giriş empedansı nedir? 5461-650?
A: Giriş empedansı 2,0 MΩ'dur.

Soru: Girişler nasıl işlenir? 5461-650TMR uygulamalarında?
Yanıt: Girişler üç adet G/Ç modülüne gönderilir ve çıktılar, hatalı değerleri ortadan kaldırmak için oylama yöntemiyle işlenir.

Soru: Çıkışlar nasıl yönetilir? 5461-650?
Yanıt: Analog çıkışlar hata toleransı sağlamak amacıyla toplanır; röle çıkışları ise hata toleranslı röleler kullanır.

Soru: Alan cihazları 5461-650TMR sistemlerinde çoğaltılabilir mi?
A: Evet, cihazlar daha yüksek güvenilirlik için çoğaltılabilir veya üçleştirilebilir.

S: Yapılandırma nasıl yönetilir? 5461-650?
Y: Uygulama yazılımı yapılandırmaları ve TMR yedeklilik işlevlerini yönetir.
