Genel Bakış
Üretim Yeri: |
Amerika |
Marka Adı: |
Bently Nevada |
Model Numarası: |
330101-00-43-15-02-05 |
En Düşük Sipariş Miktarı: |
1 |
Paketleme Detayları: |
Orijinal yeni Fabrika Mühürü |
Teslimat Süresi: |
5-7 Gün |
Ödeme Şartları: |
T\/T |
Tedarik Kapasitesi: |
Stokta |
Hızlı Detay
|
Dişsiz Uzunluk Seçeneği (Minimum dişsiz uzunluk): |
0,0 in |
|
Toplam Gövde Uzunluğu Seçeneği (Minimum gövde uzunluğu): |
4,3 inç |
|
Toplam Uzunluk Seçeneği: |
1,5 metre (4,9 feet) |
|
Konnektör ve Kablo Tipi Seçeneği: |
Miniature koaksiyel ClickLoc konektör, standart kablo |
|
Onay Kuruluşu Seçeneği: |
CSA, ATEX, IECEx Onayları |
|
Prob Kılıf Dişi: |
3/8-24 UNF dişi |
|
Maksimum Diş Uzunluğu: |
0.563 in |
|
Boyut: |
1.6x1.4x119cm |
|
Ağırlık: |
0.05kg |
Tanım

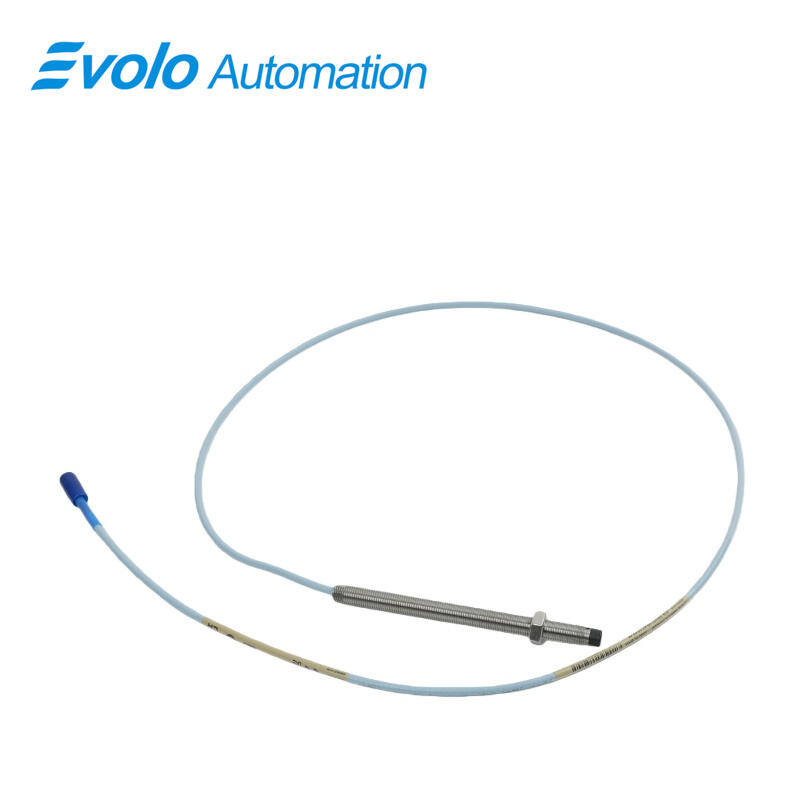

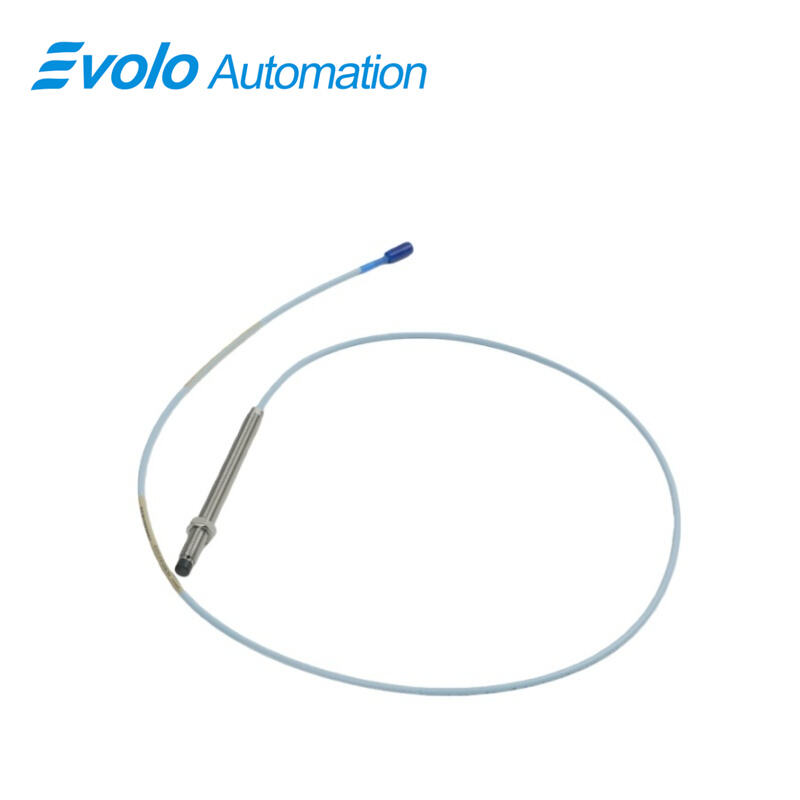

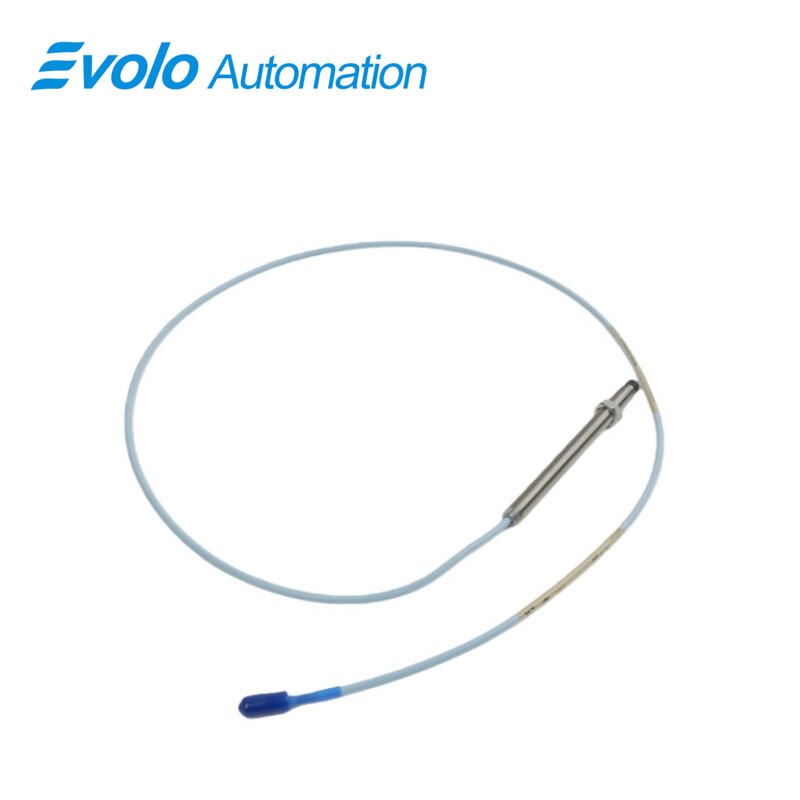

3300 XL 8 mm Yakınlık Probü (model 330101-00-43-15-02-05), gelişmiş endüstriyel otomasyon ve titreşim izleme uygulamaları için tasarlanmış yüksek hassasiyetli bir girdap akımı transdüseridir. Toplam uzunluğu 1,5 metre (4,9 feet) ve dayanıklı 3/8-24 UNF dişli prob gövdesi ile bu sensör, iletken yüzeylerin hem statik pozisyonlarını hem de dinamik titreşimlerini doğru bir şekilde ölçer. Doğrusal çıkışı, prob ucu ile hedef arasındaki boşlukla doğrudan orantılıdır ve sıvı-film rulmanlı makineler, dönen miller ve diğer yüksek devirli ekipmanlar için güvenilir ölçüm sağlar.
Prob, makineden yağ veya sıvı sızıntısını önlemek için isteğe bağlı FluidLoc tasarımıyla birlikte minyatür koaksiyel ClickLoc konektörü ve standart kabloya sahiptir. Sert endüstriyel ortamlar için tasarlanan bu prob, giriş voltajında değişiklik olduğunda 2 mV'den az olan bir besleme duyarlılığı ile -52°C ila +177°C (-62°F ila +350°F) arasında geniş bir sıcaklık aralığında çalışır. Patentli TipLoc ve CableLoc tasarımları mekanik dayanıklılığı sağlar ve prob ucu ile kablo arasında 330 N (75 lbf) çekme mukavemeti ve güvenli bağlantı sunar. XL olmayan 3300 serisi 5 mm ve 8 mm sistemlerle tamamen uyumludur ve masa kalibrasyonuna gerek kalmadan sistem yükseltmelerini destekler; bu da karmaşık endüstriyel kurulumlarda otomatik izleme ve tahmine dayalı bakım için ideal hale getirir.
Uygulamalar
Sıvı Filim Rulmanlarının Titreşim İzleme
Sıvı filim rulmanlı makinelerde yüksek frekanslı titreşimi ölçer, dengesizliği, hizalanmamayı veya aşınmayı tespit ederek otomatik tahmine dayalı bakımı mümkün kılar.
Dönen Şaft Pozisyon Ölçümü
Kompresörlerin ve türbinlerin gerçek zamanlı kontrolünü ve izlenmesini artırmak için dönen şaftlar için hassas statik ve dinamik radyal ile eksenel pozisyon okumaları sağlar.
Ana Faz Referans Sinyali Üretimi
Otomatik makine teşhisini, devir ölçümünü ve endüstriyel otomasyon sistemlerindeki dönme analizini desteklemek amacıyla faz referansı için doğru Ana Faz sinyalleri sunar.
Yüksek Sıcaklıktaki Endüstriyel Ortamlar
-52°C ile +177°C (-62°F ile +350°F) arasında güvenilir şekilde çalışır ve petrokimya, güç üretimi ile yüksek sıcaklıklı endüstriyel süreçlere uygun hale gelir.
Küçük Alanlara Montaj Uygulamaları
8 mm'lik kompakt problu çapı sayesinde standart probların boyutunun büyük olduğu alanlara monte edilebilir ve sınırlı montaj alanlarında doğru ölçümler yapılmasını mümkün kılar.
Özellikler
|
Çalışma ve Depolama Sıcaklığı: |
-52°C ile +177°C (-62°F ile +350°F) |
|
Besleme Duyarlılığı: |
Giriş voltajındaki her volt değişim için çıkış voltajında 2 mV'den az değişiklik |
|
Çıkış Direnci: |
50 Ω |
|
Uzatma Kablosu Kapasitesi: |
69,9 pF/m (21,3 pF/ft) tipik değer |
|
Alan Kablolaması: |
0.2 ila 1.5 mm2 (16 ila 24 AWG) |
|
Doğrusal Aralık: |
2 mm (80 mil) |
Rekabetçi Avantaj
Yüksek Doğrusal Hassasiyet ve Duyarlılık
aralık mesafesiyle doğrudan orantılı çıkışa sahip 2 mm (80 mil) doğrusal menzil, otomatik izleme için hassas statik ve dinamik ölçümleri garanti eder.
Sağlam mekanik tasarım
Patentli TipLoc ve CableLoc tasarımları, otomatik sistemlerde ve zorlu endüstriyel koşullarda kablo-probe bağlantısının güvenliğini artıran 330 N çekme mukavemeti sağlar.
Sızdırmazlık Sağlayan Seçimlik FluidLoc Tasarım
Makinenin içine yağ veya sıvı sızmasını önler, sinyal bütünlüğünü korur ve ekipman ile kontrol sistemlerini korur.
Geniş Sıcaklık ve Çevresel Aralık
-52°C'den +177°C'ye kadar çalışır ve CSA, ATEX ve IECEx onaylarıyla uyumludur; aşırı endüstriyel ortamlarda güvenli ve güvenilir otomasyonu destekler.
Geriye Dönük Uyumluluk ve Sistem Yükseltme
XL olmayan 3300 5 mm ve 8 mm transdüserlerle tamamen değiştirilebilirdir; mevcut otomasyon ve tahmine dayalı bakım altyapısıyla maliyet açısından verimli yükseltmeler ve esnek entegrasyona olanak tanır.
