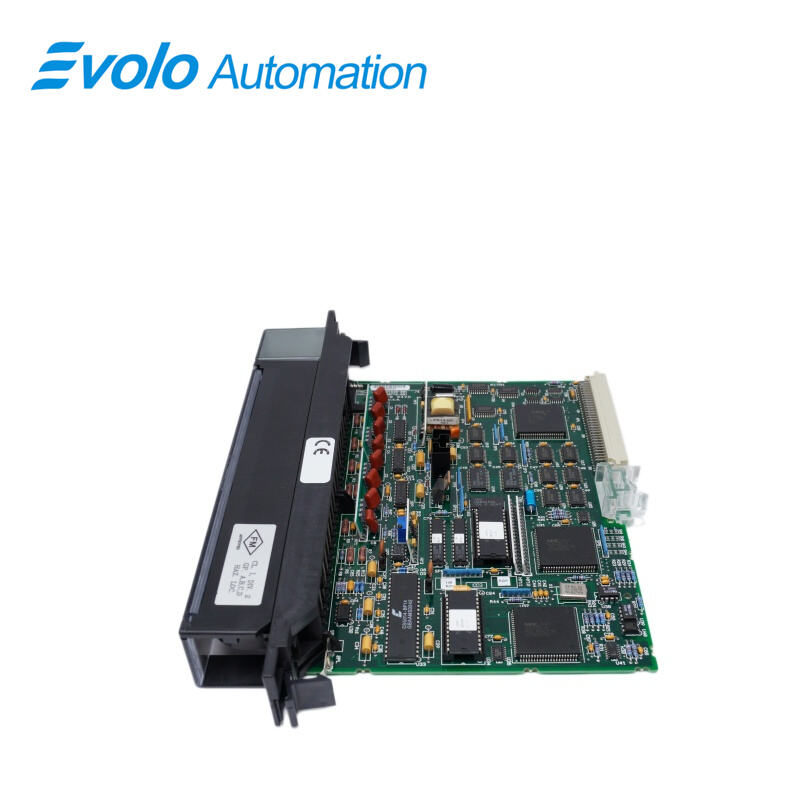

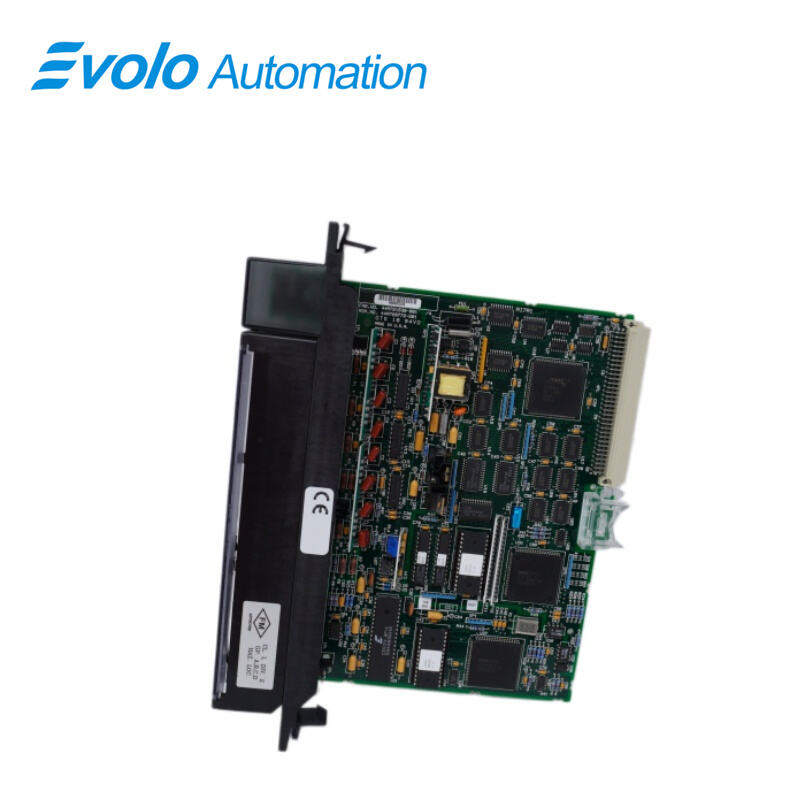

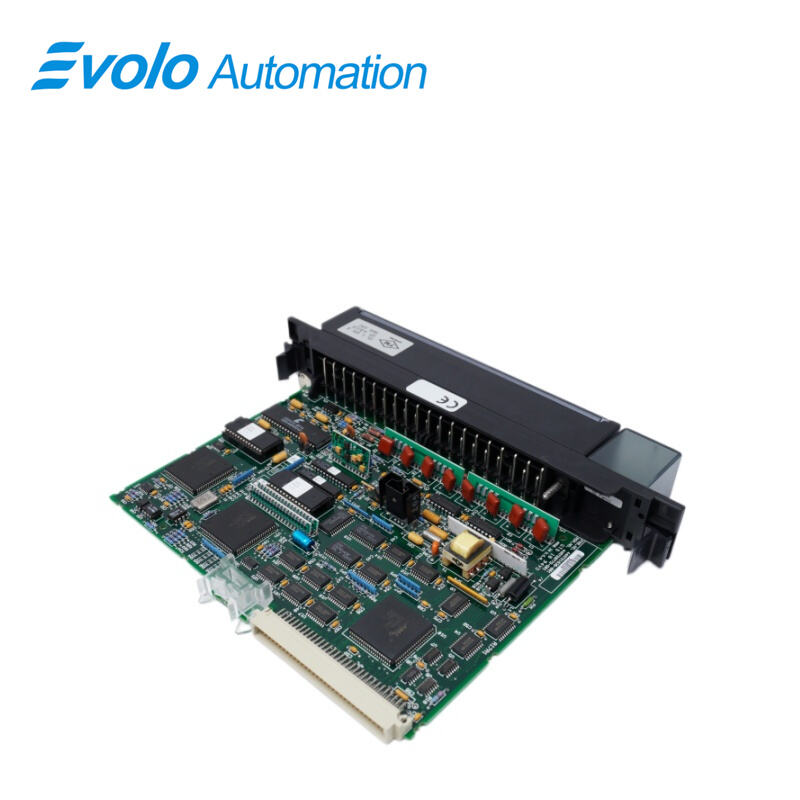

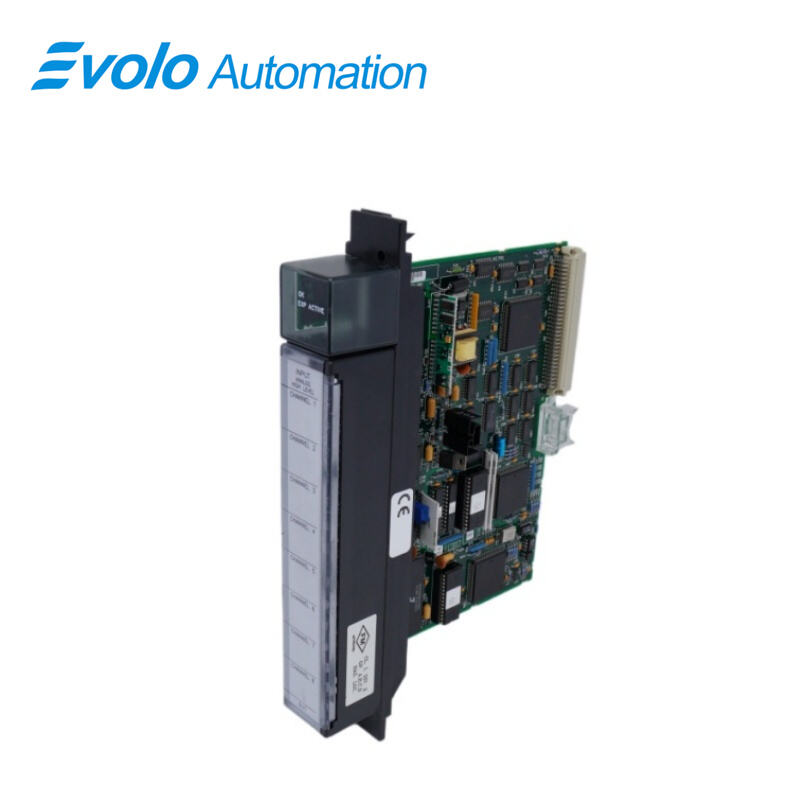

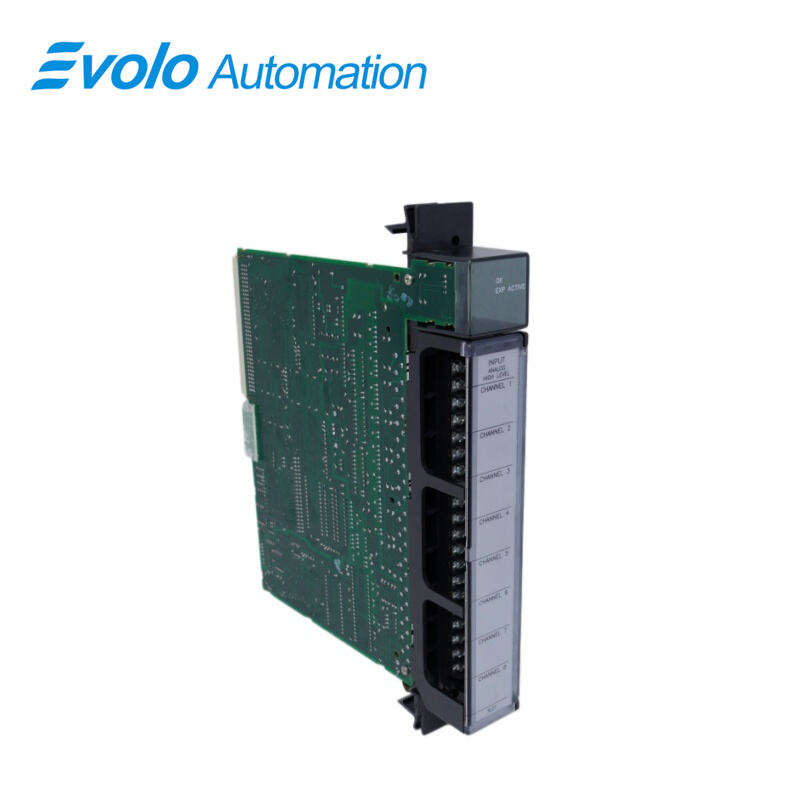

IC697ALG230 Analog Giriş Modülü, Çin IC697ALG230 Analog Giriş Modülü Üreticileri, Tedarikçileri, Fabrikası

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC697ALG230
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Model:	IC697ALG230
Modül Tipi:	Yüksek Seviyeli Analog Giriş Alt Sistemi
Giriş Gerilimi Aralığı:	–10 V ile +10 V arası
Giriş Akımı Aralığı:	4 ila 20 ma
Voltaj Çözünürlüğü:	16 bit, LSB başına 312,5 µV
Akım Çözünürlüğü:	16 bit, LSB başına 0,5 µA (14 bit üzerinde eksik kod yok)
Doğruluk Taban Dönüştürücü Gerilimi:	tam ölçüm aralığında ±0,01 %, 25 °C’de değer üzerinden ±0,02 %
Doğruluk Taban Dönüştürücü Akımı:	tam ölçüm aralığında ±0,05 %, 25 °C’de değer üzerinden ±0,1 %
Doğruluk Genişletici Gerilimi:	tam ölçüm aralığında ±0,03 %, 25 °C’de değer üzerinden ±0,02 %
Doğruluk Genişletici Akımı:	tam ölçüm aralığında ±0,07 %, 25 °C’de değer üzerinden ±0,1 %
Doğrusallık:	tam ölçüm aralığı boyunca ±0,02 % tam ölçüm aralığı
Sıcaklık Katsayısı Gerilimi:	±5 ppm/°C tipik, ±15 ppm/°C maksimum
Sıcaklık Katsayısı Akımı:	±30 ppm/°C maksimum
Giriş Empedansı Gerilimi:	>10 MΩ DC, 0,47 µF ile seri bağlı 20 kΩ AC
Giriş Empedansı Akımı:	250 Ω, %0,1 doğruluklu şönt
Ortak Mod Redüksiyonu:	ANLGCOM ucuna göre tepe ±13 V, ~70 dB tipik
Karışma:	komşu Temel Dönüştürücü kanalları arasında ≤ %0,04
Dönüştürme Hızı Temel Dönüştürücü:	Sıralı güncelleme ~2,4–2,8 ms/8 kanal
Dönüştürme Hızı Genişletici:	Her bir Temel Dönüştürücü taramasında bir kanal; aralık = 44,8 × N ms
Yanıt Süresi Alçak Geçiren Filtre:	0,01 s kesim frekansı (100 rad/s)
Dijital Filtre Kutbu:	İkinci kutup 450 rad/s’de
Yerleşme Süresi %5:	30 ms
Yerleşme Süresi %1:	42 ms
Yerleşme Süresi %0,5:	51 ms
Yerleşme Süresi %0,1:	67 ms
Giriş Koruması:	VME arka panelinden izole; aşırı gerilim koruması uygulanmış
Darbe Koruma:	Ortak mod bastırılmış halka dalgası maks. 1000 V tepe değeri; enine mod maks. 2500 V
Elektrostatik Deşarj Koruma:	Maks. 15 kV
Sürekli Aşırı Gerilim Koruması:	≥1 dakika için 120 VAC veya 125 VDC
Temel Dönüştürücü İçin Güç Gereksinimi:	maksimum 0,8 A (4 W) ile +5 V

Açıklama

Bu IC697ALG230 modülü sekiz adet diferansiyel giriş ve bir genişleme portuna sahiptir. Her giriş, gerilim ya da akım için ayrı ayrı yapılandırılabilir. Giriş kanallarının her biri ayrıca kullanıcı tarafından ölçeklenebilir. Normal giriş akımı aralıklarına kadar ±40 mA değerleri için dahili yük dirençleri entegre edilmiştir. Diğer akım aralıkları veya farklı çözünürlük gerektiği durumlarda harici dirençler kullanılabilir. ±10 volt ve 4–20 mA için standart sistem yapılandırmaları mevcuttur. Bu yapılandırmalar ve diğer daha düşük giriş aralıkları, kullanıcı ölçeklendirme özelliğiyle mühendislik birimlerine dönüştürülebilir.

Uygulamalar

Büyük termik/nükleer enerji santralleri: Uzun mesafeler boyunca iletilen türbin basıncı, kazan su seviyesi ve jeneratör sıcaklığı vericilerinden sinyallerin alınması.

Petrol ve gaz tesisleri: Patlayıcı ortamlarda döngü arızalarının yayılmasını önlemek için patlama-proof enstrüman arayüzlerinde izolasyon özelliklerini kullanın.

Demir ve çelik metalurji tesisleri: Büyük motorların çalıştırılması ve durdurulması sırasında oluşan güçlü elektromanyetik girişimlere karşı yüksek fırınlar ve sıcak haddeleme üretim hatlarında kullanılır.

Renkli metal elektroliz tesisleri: Güçlü DC manyetik alan ortamlarında elektroliz hücrelerinden akım ve gerilim ölçümü yapar.

Özellikler

Tam analog alt sistem, Temel Dönüştürücü ve Genişletici modülleri içerir

Temel Dönüştürücü modülü, gerilim veya akım için ayrı ayrı yapılandırılabilen sekiz diferansiyel girişi vardır

±10 volt tam ölçek değerine kadar tek yönlü veya çift yönlü analog girişleri kabul eder

4 ila 20 miliamper akım döngüsü sinyallerini kabul eder

Temel Dönüştürücü modülünde her giriş kanalı için bireysel kullanıcı ölçeklemesi; Genişletici modüllerde ise modül bazlı ölçekleme

Temel Dönüştürücü modülü için hızlı güncelleme hızı

Her biri 16 girişe sahip Gerilim ve Akım Genişletme Modülleri, nokta başına daha düşük maliyetle ek giriş imkânı sağlar

Tam alt sistem, en fazla 120 giriş kabul edebilir

Yapılandırma için atlama telleri veya DIP anahtarları yoktur

MS-DOS veya Windows programlama yazılımı ile kolay yapılandırma fonksiyonu

Fonksiyonlar

Programlanabilir Mantık Denetleyicisi (PLC) için Yüksek Seviyeli Analog Giriş alt sistemi, ±10 volt tam ölçek veya 4 ila 20 miliamper akım döngüsü sinyalleri olmak üzere analog girişleri kabul eder. Bu girişler, CPU veya VME arka planı üzerinden analog girişlere erişen diğer denetleyiciler tarafından kullanılmak üzere dijital forma dönüştürülür. Dönüştürülen veriler, 2’ler tümleyeni (işaret + 15 bit) olarak sunulur. Temel dönüştürücü 14 bit çözünürlüğündedir (1/16384); fazla örnekleme ve ortalamaya dayalı bir teknik bu çözünürlüğü daha da artırır. Girişler, geçici ve sürekli durum aşırı gerilim koşullarına karşı korunmuştur. Analog girişler, programlanabilir denetleyicide %AI referanslarını kullanır. Programlanabilir denetleyicide şu anda maksimum 8K kelime %AI belleği mevcuttur. Her giriş kanalı, %AI belleğinden bir kelime (16 bit) kullanır.

Teşhis

Yüksek seviyeli analog giriş sistemi için tanılama yetenekleri şunları içerir:

Sistem durumu göstergesi için modüllerde LED'ler

Temel Dönüştürücü ve Genişletici modüllerinin durumunun izlenmesi

Yapılandırma hatalarının tespiti

Taban Dönüştürücü ve Genişletici modülleri arasındaki iletişimin izlenmesi

Aşırı üst ve alt aralık tespiti

Açık Tel Tespiti

Yüksek ve düşük alarm sınırlarının izlenmesi

Genişletici kanalı yanıt vermiyor

SSS

S: IC697ALG230’ın garanti süresi var mı?
Y: Evet, IC697ALG230’ın 1 yıllık bir garanti süresi vardır.

S: IC697ALG230’un güncelleme hızı nedir?
Y: Taban dönüştürücü modülünün güncelleme hızı genişletici modül olmadan 2,4 ms’dir.

S: IC697ALG230 kaç giriş kanalına sahiptir?
A: IC697ALG230, sekiz (8) diferansiyel giriş kanalına sahiptir.

S: IC697ALG230, gerilim ve akım genişletme modüllerini destekler mi?
Y: Evet, IC697ALG230 gerilim ve akım genişletme modüllerini destekler.

S: IC697ALG230 tarafından desteklenen kabul edilen sinyaller nelerdir?
Y: IC697ALG230, 4-20 mA akım çıkış sinyallerini ve -10 VDC/+10 VDC gerilim çıkış sinyallerini, kanal çözünürlüğü 16 bit olacak şekilde destekler.

S: IC697ALG230 ile birlikte kullanılabilen uyumlu genişletme modülleri nelerdir?
Y: Uyumlu genişletme modülleri arasında IC697ALG440 Gerilim Genişletme Modülü ve IC697ALG441 Akım Genişletme Modülü yer alır.
