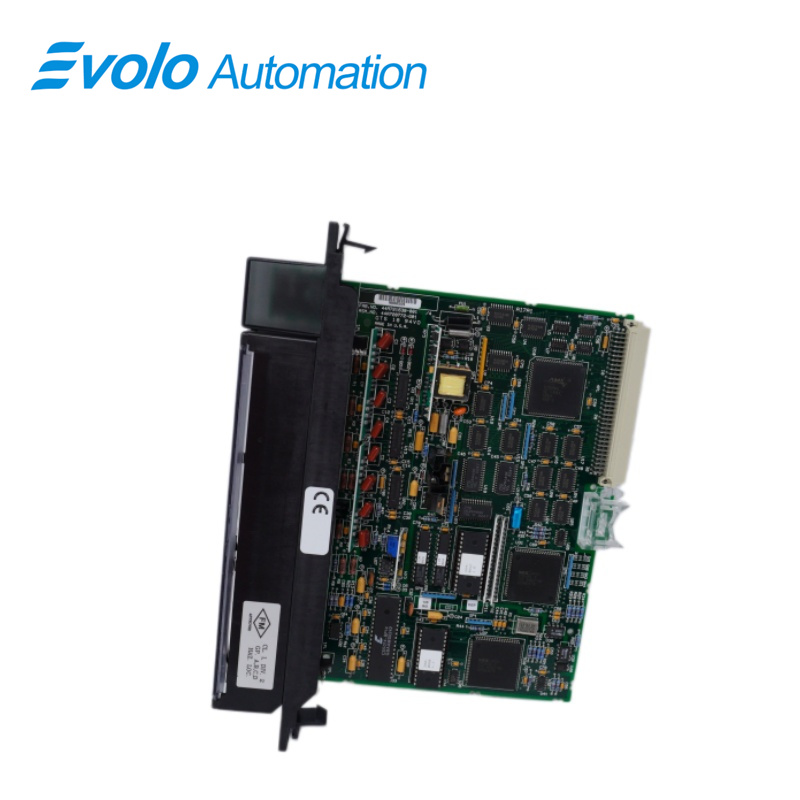

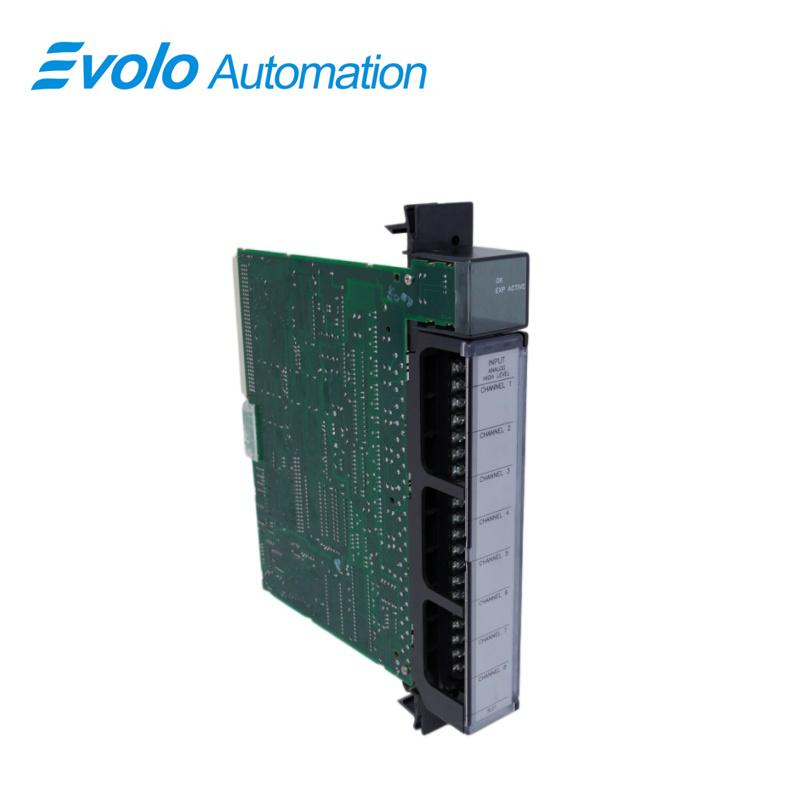

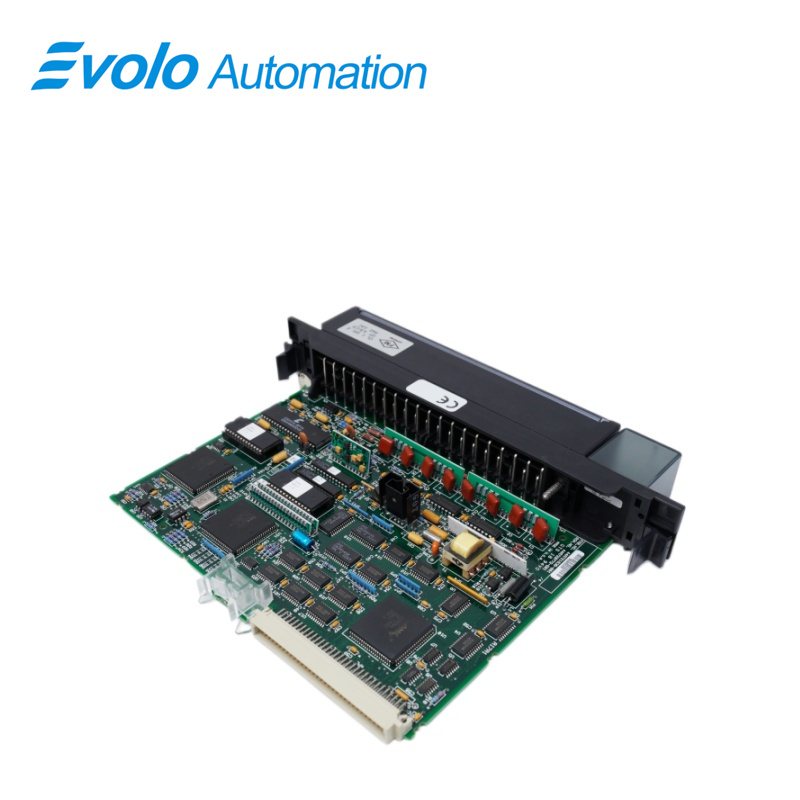

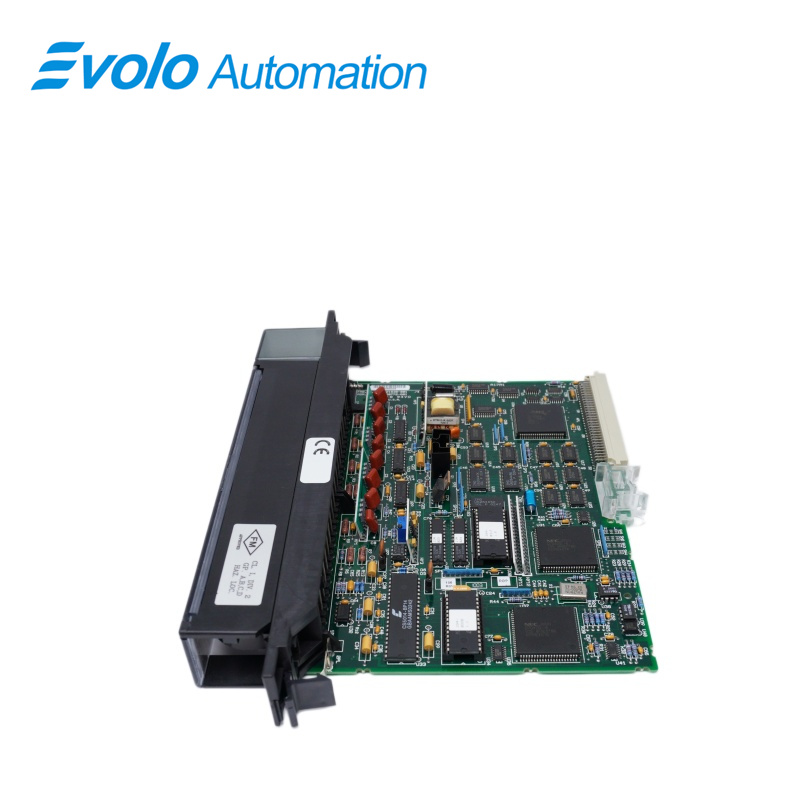

IC697ALG230-analoge ingangsmodule

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC697ALG230
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

Deze IC697ALG230-module heeft acht differentiële ingangen en een uitbreidingspoort. Elke ingang kan individueel worden geconfigureerd voor spanning of stroom. Elk van de ingangskanalen heeft ook een individuele gebruikersschaal. Op het bord zijn belastingsweerstanden opgenomen voor normale stroomingangsbereiken tot ±40 mA. Indien andere stroombereiken of een andere resolutie vereist zijn, kunnen externe weerstanden worden gebruikt. Standaard systeemconfiguraties voor ±10 volt en 4–20 mA zijn beschikbaar. Deze, en andere lagere ingangsbereiken, kunnen met de gebruikersschaalfunctie worden geschaald naar technische eenheden.

Toepassingen

Grote thermische/nucleaire elektriciteitscentrales: Verkrijg signalen van turbine-druk-, ketelwaterpeil- en generator-temperatuurtransmitters die over lange afstanden worden verzonden.

Olie- en gasinstallaties: Gebruik de isolatiekenmerken in explosiebestendige instrumentinterfaces binnen ontvlambare en explosieve gebieden om de verspreiding van lusfouten te voorkomen.

IJzer- en staalmetallurgische installaties: Gebruikt in hoogovens en warmwalsproductielijnen om om te gaan met sterke elektromagnetische interferentie die wordt veroorzaakt door het opstarten en uitschakelen van grote motoren.

Niet-ferro-elektrolyse-installaties: Meet stroom en spanning van elektrolysecellen in omgevingen met een sterke gelijkstroommagnetisch veld.

Kenmerken

Volledig analoge subsystem inclusief basisomzetter- en uitbreidingsmodules

De basisomzettermodule heeft acht differentiële ingangen, die individueel kunnen worden geconfigureerd voor spanning of stroom

Accepteert unipolaire of bipolaire analoge ingangen tot ±10 volt volledige schaal

Accepteert 4–20 milliampère stroomlusignalen

Individuele gebruikersschaalverdeling per ingangskanaal op de basisomzettermodule; schaalverdeling per module voor uitbreidingsmodules

Snelle bijwerkfrequentie voor de basisomzettermodule

Spannings- en stroomuitbreidingsmodules, elk met 16 ingangen, bieden extra ingangen tegen een lagere kosten per punt

Het complete subsystem kan tot 120 ingangen accepteren

Geen jumpers of DIP-schakelaars om te configureren

Eenvoudige configuratie met MS-DOS- of Windows-programmatuurconfiguratiefunctie

Functies

Het analoge ingangssubsysteem voor hoge niveaus van de programmeerbare logische besturing (PLC) accepteert analoge ingangen tot ±10 volt volledige schaal of stroomlusignalen van 4 tot 20 milliampère. Deze ingangen worden omgezet naar digitale vorm voor gebruik door de CPU of andere besturingen die toegang hebben tot analoge ingangen via de VME-backplane. De geconverteerde gegevens worden weergegeven als twee-complementwaarden (teken + 15 bits). De basisomzetter heeft een resolutie van 14 bits (1 op 16384); een oversampling- en gemiddelde-techniek verbetert deze resolutie verder. De ingangen zijn beschermd tegen transiënte en stationaire overbelastingscondities. Analoge ingangen gebruiken %AI-verwijzingen in de programmeerbare besturing. Er is momenteel maximaal 8K woorden %AI-geheugen beschikbaar in de programmeerbare besturing. Elk ingangskanaal gebruikt één woord (16 bits) van %AI-geheugen.

Diagnostiek

Diagnostische mogelijkheden voor het analoge ingangssysteem voor hoge niveaus omvatten:

LED’s op modules voor indicatie van de systeemstatus

Bewaking van de gezondheid van de basismodule voor analoge omzetting en de uitbreidingsmodule

Detectie van configuratiefouten

Bewaking van de communicatie tussen Base Converter- en Expander-modules

Detectie van te hoge en te lage waarden

Detectie van onderbroken verbinding (open draad)

Bewaking van hoge en lage alarmgrenzen

Expander-kanaal reageert niet

Veelgestelde vragen

V: Is de IC697ALG230 voorzien van een garantie?
A: Ja, de IC697ALG230 is inclusief een garantie van 1 jaar.

V: Wat is de bijwerkfrequentie van de IC697ALG230?
A: De bijwerkfrequentie van de base converter-module bedraagt 2,4 ms zonder expander-module.

V: Hoeveel ingangskanalen heeft de IC697ALG230?
A: De IC697ALG230 heeft acht (8) differentiële ingangskanalen.

V: Ondersteunt de IC697ALG230 spannings- en stroomuitbreidingsmodules?
A: Ja, de IC697ALG230 ondersteunt spannings- en stroomuitbreidingsmodules.

V: Welke signalen worden ondersteund door de IC697ALG230?
A: De IC697ALG230 ondersteunt 4-20 mA-stroomuitgangssignalen en -10 VDC/+10 VDC-spanningsuitgangssignalen met een kanaalresolutie van 16 bits.

V: Welke uitbreidingsmodules zijn compatibel met de IC697ALG230?
A: Compatibele uitbreidingsmodules zijn de IC697ALG440 Spanningsuitbreidingsmodule en de IC697ALG441 Stroomuitbreidingsmodule.
