Siemens 6SL3244-0BA20-1BA0 SINAMICS G120 CU240S Control Unit

Pangkalahatang-ideya

SIEMENS SINAMICS G120 CU240S

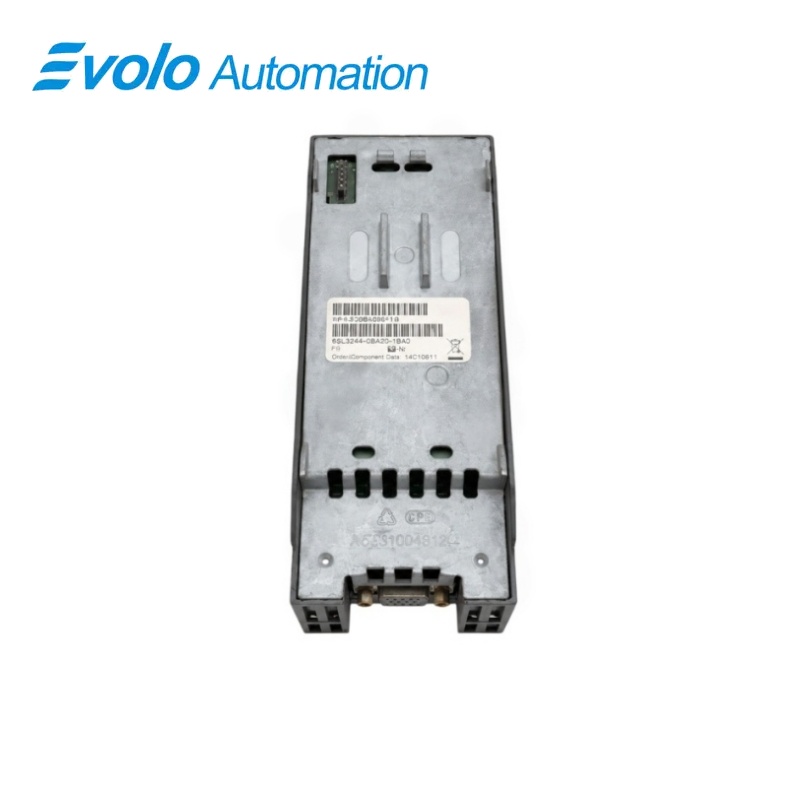

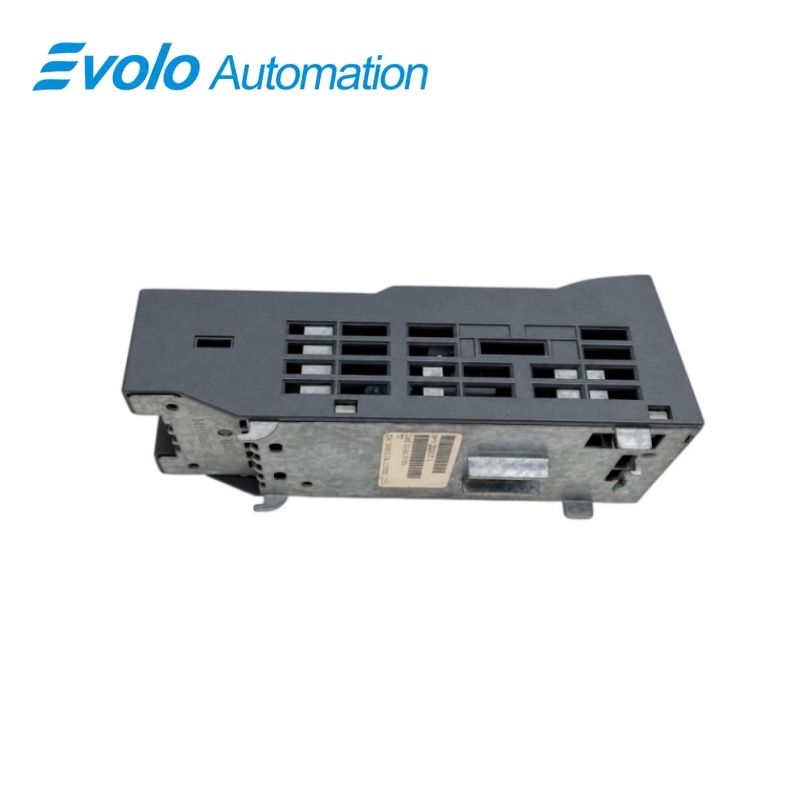

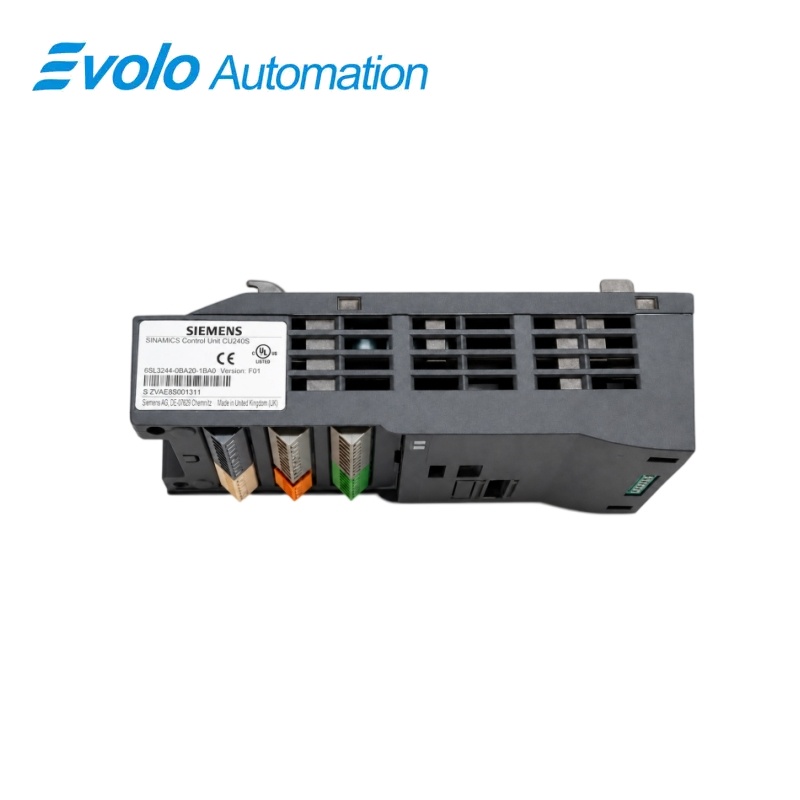

6SL3244-0BA20-1BA0 SINAMICS G120 CU240S Control Unit

Kontrolin ang modular na G120 inverter gamit ang lokal na terminal o USS sa RS485, kasama ang analog na setpoint, pagsubaybay sa temperatura ng motor, at encoder interface.

Sa Isang Sulyap

Tatak	Siemens
Modelo	6SL3244-0BA20-1BA0
Uri ng Produkto	Control unit para sa motor drive
Koreng paggawa	Pangaturan ng bilis gamit ang opsyonal na feedback mula sa encoder
Aplikasyon	Modular na SINAMICS G120 drives

Mga terminal at serial na utos

Ang lokal na digital na mga signal at USS sa RS485 ay nagbibigay ng mga daanan para sa mga utos at setpoint.

Control na may kakayahang gumamit ng encoder

Ang karaniwang CU240S ay sumusuporta sa closed-loop control na may feedback mula sa encoder.

Mga kagamitan para sa paglipat ng parameter

Ang BOP, STARTER, at isang MMC ay sumusuporta sa mga workflow para sa commissioning at backup.

Buod ng Produkto

6SL3244-0BA20-1BA0 ang karaniwang CU240S control unit ay ginagamit kasama ng hiwalay na power module sa modular na SINAMICS G120 drive system. Pinagsasama nito ang programmable na terminal I/O, serial na komunikasyon, at koneksyon para sa encoder para sa mga aplikasyon ng motor control.

Ang mga function ng control ay kinabibilangan ng V/f at vector na paraan, programmable na mga fixed frequency at skip frequency, samantalang ang MMC ay nagbibigay ng portable na imbakan para sa mga set ng parameter habang ginagawa ang series commissioning at kapalit.

Pokus sa pag-order: I-match ang standard na CU240S terminal at encoder arrangement sa nakainstalang drive at piliin nang hiwalay ang power module at commissioning accessories.

Mga Pangunahing Function

Gamitin ang open-loop o feedback control

Ang V/f control at vector control ay nagbibigay ng mga opsyon sa operasyon para sa bilis at torque ng motor, kabilang ang control na may encoder feedback.

Pumili ng mga command mula sa terminal o USS sources

Ang programmable inputs at analog channels ay sumusuporta sa lokal na machine signals, samantalang ang RS485 interface ay nagdadala ng USS commands at process data.

Muling gamitin ang mga commissioned parameter sets

Ang isang MMC ay nakakaimbak ng hanggang 100 parameter sets at sumusuporta sa transfer sa ibang control unit para sa paulit-ulit na commissioning.

Opisyal na Mga Tukoy

Suplay ng Control	24 V DC mula sa power module o isang external supply
External Supply Operating Range	20.4 hanggang 28.8 V DC; 0.5 A
Programmable na Digital na Input	9 na hiwalay na PNP input; mababa sa ilalim ng 5 V, mataas sa itaas ng 10 V
Pinakamataas na Voltage ng Digital na Input	30 V
Mga Channel ng Analog Input	2 na programmable na input, na maaari ring i-configure bilang karagdagang digital na input
Mga Saklaw ng Analog na Input	AI0: 0 hanggang 10 V, −10 hanggang +10 V o 0 hanggang 20 mA; AI1: 0 hanggang 10 V o 0 hanggang 20 mA
Programmable na Relay na Output	3; hanggang 30 V DC at 0.5 A kasama ang resistive load
Mga Saklaw ng Analog na Output	AO0: 0 hanggang 10 V o 0 hanggang 20 mA; AO1: 0 hanggang 20 mA
Seryal na Komunikasyon	USS sa pamamagitan ng RS485
Kisame ng Frequency ng Output na V/f	0 hanggang 650 Hz
Kisaklaw ng Dalas ng Output ng Vector-Control	0 hanggang 200 Hz
Mga Nakatakda nang Unang Dalas	16 na programmable na nakatakda nang dalas at 4 na dalas na maaaring laktawan
Resolusyon ng Setpoint	0.01 Hz digital at serial; 10-bit analog
Pananatili ng Parameter ng MMC	Hanggang 100 na set ng parameter
Mga sukat	73 × 178 × 55 mm (L × T × L)
Huwang na timbang	0.52 kg

Opisyal na sanggunian: Mga manual ng produkto at teknikal na mga tukoy ni Siemens

Mga Madalas Itanong

Anong serial protocol ang maaari kong gamitin upang kontrolin ang 6SL3244-0BA20-1BA0 sa pamamagitan ng kanyang mga terminal na RS485?

Ang karaniwang control unit ay sumusuporta sa USS communication sa pamamagitan ng RS485.

Nag-su-support ba ang 6SL3244-0BA20-1BA0 ng encoder-capable na control para sa mobile equipment?

Oo, ang standard na CU240S ay nag-su-support ng speed at torque control na may encoder feedback.

Paano ko maaaring i-reproduce ang mga setting ng 6SL3244-0BA20-1BA0 sa ibang drive?

I-store ang commissioned parameter set sa isang MMC at ilipat ito sa kapalit na control unit.

Kailangan bang manatili ang isang MMC upang tumakbo ang 6SL3244-0BA20-1BA0?

Hindi, ang inverter ay maaaring gumana kasama o walang MMC na naka-install.

Maaari ba akong mag-input ng bipolar analog setpoint sa 6SL3244-0BA20-1BA0?

Ang analog input na AI0 ay tumatanggap ng −10 hanggang +10 V na signal bukod sa kanyang unipolar voltage at current ranges.

Paano ko maiiwasan ang resonance speed kapag ini-configure ang 6SL3244-0BA20-1BA0?

Gamitin ang apat na programmable skip frequencies upang i-exclude ang mga kaugnay na operating-frequency bands.

Ano ang dapat kong gamitin para i-commission ang 6SL3244-0BA20-1BA0 mula sa isang PC?

Gamitin ang STARTER kasama ang PC connection kit sa pamamagitan ng option port.

Kakatayan at Mga Paalala sa Pag-order

Bago mag-order ng 6SL3244-0BA20-1BA0: Piliin ang standard na CU240S configuration para sa USS at terminal operation, pagkatapos ay i-match ang encoder, power module, at ang naka-save na parameter set sa umiiral na motor drive.

Compatibility Checklist para sa 6SL3244-0BA20-1BA0

• Panatilihin ang pagkakapareho ng CU240S communication variant sa nainstalang automation interface.
• I-match ang motor data at ang napiling control method habang i-commission.
• Itakda ang analog-input DIP switches at mga parameter para sa voltage o current signals.
• Panatilihin ang backup na parameter set bago palitan ang control unit.
