Siemens 6ES7131-6BF00-0AA0 SIMATIC ET 200SP DI 8x24VDC BA Input Module

Pangkalahatang-ideya

SIEMENS SIMATIC ET 200SP

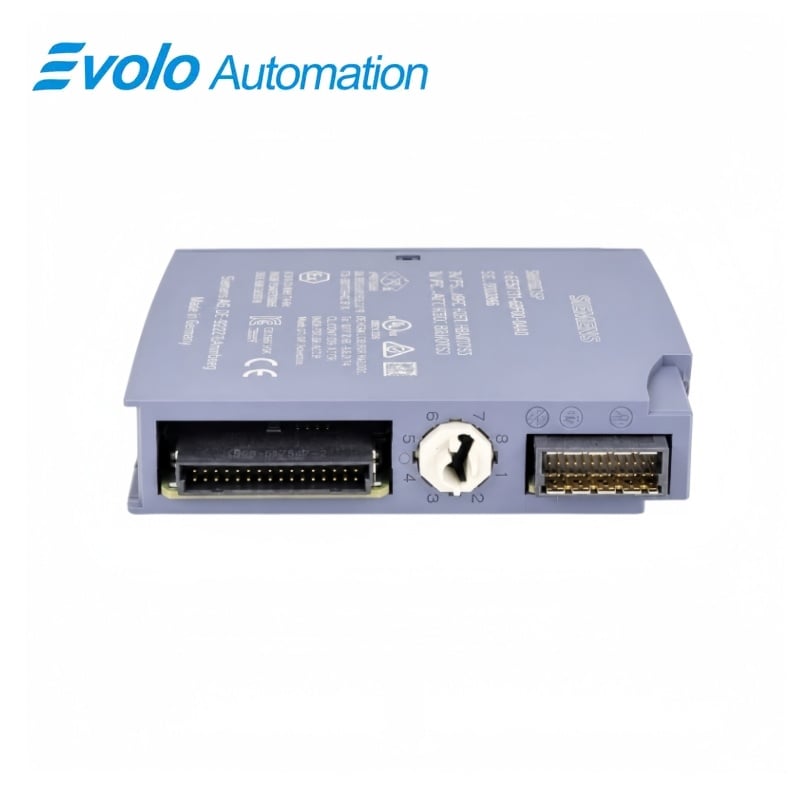

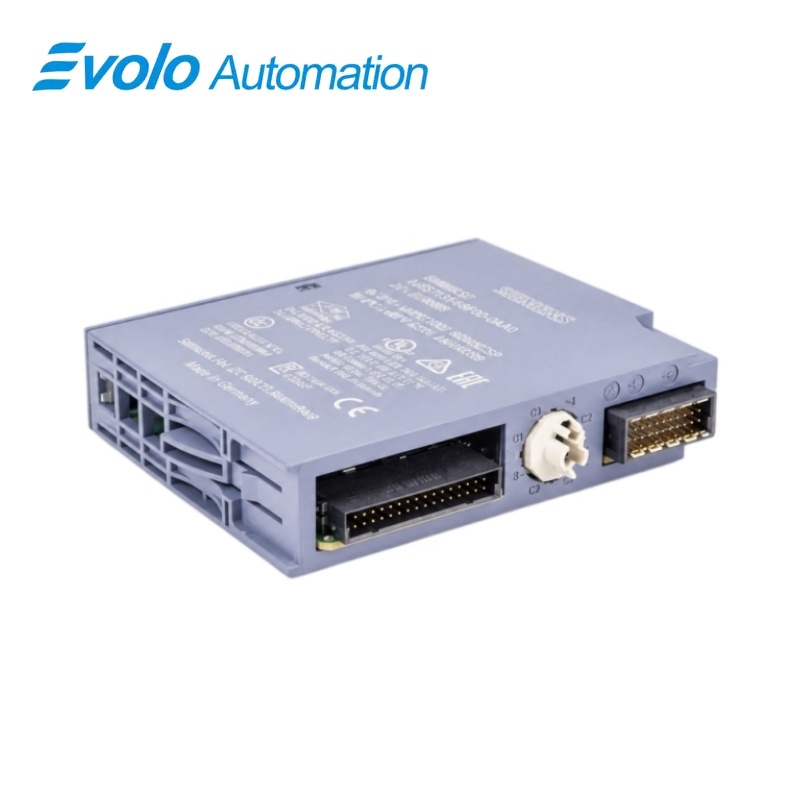

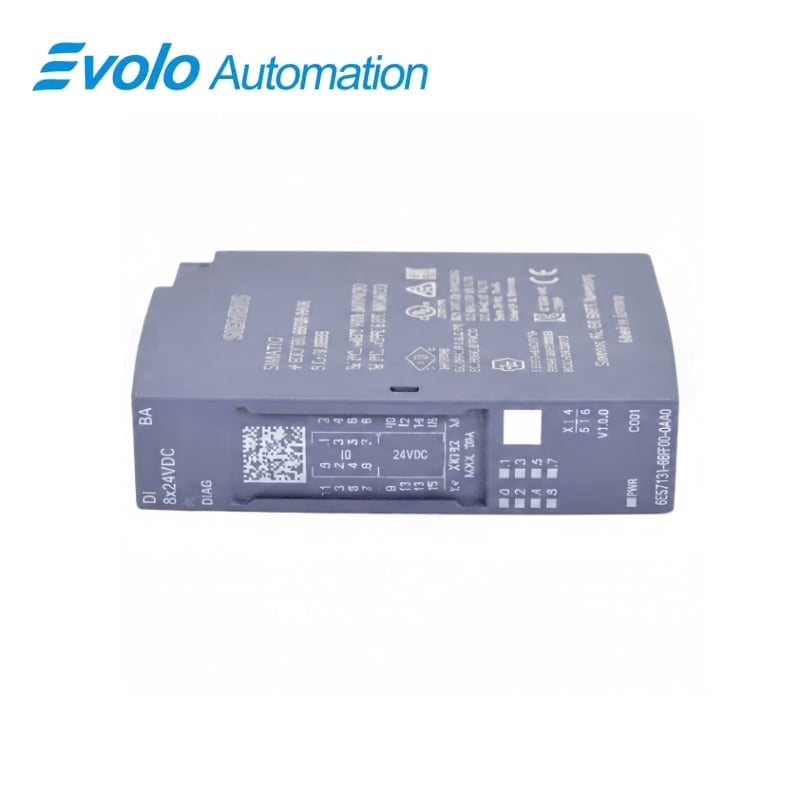

6ES7131-6BF00-0AA0 SIMATIC ET 200SP DI 8x24VDC BA Input Module

Isang pangunahing module na may walo (8) na input para sa 24 V DC PNP signals, na may napipiliang filtering, isang-byte na input image, at supply diagnostics sa antas ng module.

Sa Isang Sulyap

Tatak	Siemens
Modelo	6ES7131-6BF00-0AA0
Uri ng Produkto	Pangunahing digital na input module
Koreng paggawa	Kumukuha ng mga estado ng binary sensor
Aplikasyon	Mga istasyon ng ET 200SP na gumagamit ng A0 BaseUnits

Pangunahing proseso-ng-data image

Ang estado ng walo (8) na channel ay kumuha ng isang input byte.

Mga opsyon sa pagkakabit ng sensor

Ang mga A0 base ay nagbibigay ng one-wire at two-wire connections, kasama ang AUX bases para sa three-wire sensors.

Supply Monitoring

Ang mga indikador ng PWR at DIAG ay naghihiwalay sa katayuan ng suplay at ng module.

Buod ng Produkto

6ES7131-6BF00-0AA0 Nagbibigay ito ng walong input na P-reading para sa konpigurasyon ng ET 200SP Basic.

Ang karakteristikong input nito ay tumatanggap ng mga uri ng IEC 61131 na 1, 2, at 3, habang ang mapipili na pag-filter at pag-monitor ng suplay ng kuryente ay sumusuporta sa diretsong pagkuha ng sensor nang walang operasyon ng counter o oversampling.

Pokus sa pag-order: Pumili ng Basic module dahil sa isang-byte process image nito at sa supply diagnostics nito, at pumili ng A0 BaseUnit para sa aktwal na paraan ng pagkonekta ng sensor.

Mga Pangunahing Function

Kumuha ng walong binary na channel

Bawat channel ay nag-aambag ng isang bit sa isang-byte input area.

Itakda ang input filter para sa sensor

Ang mga magagamit na setting ng filter ay mula sa walang nakatakda na delay hanggang 20 ms, kasama ang karagdagang delay na nakadepende sa kable.

I-monitor ang suplay ng module

Magagamit ang supply-voltage diagnostics at ang mga indikador ng PWR/DIAG, habang ang mga mensahe ng wire-break at short-circuit diagnostics ay hindi ibinibigay.

Opisyal na Mga Tukoy

Digital na Input na Circuit	8 na mga channel ng P-reading; mga uri ng IEC 61131 1, 2, at 3
Voltaheng Suplay ng Modyul	24 V DC nominal; 19.2–28.8 V DC
Kasalukuyang Pagkonsumo ng Module	8 mA ang rated nang walang sensor supply; 70 mA ang maximum kapag lahat ng input ay suplay na internamente
Rating ng Sensor-Supply	24 V DC, 700 mA ang maximum, na may proteksyon laban sa short-circuit
Mga Threshold ng Input Voltage	Signal 0: −30 hanggang +5 V; signal 1: +11 hanggang +30 V
Kadalasang Kasalukuyang Input sa Signal 1	6.8 mA
Nakakonfigurang delay ng input	Wala, 0.05, 0.1, 0.4, 0.8, 1.6, 3.2, 12.8 o 20 ms, kasama ang 30–500 µs depende sa haba ng kable
Pinakamataas na Kaliwanagan ng Kasalukuyang Sensor ng Dalawang Wire	2 mA
Espasyo ng Address sa Input	1 byte
Kasaganaang pagkawala ng kapangyarihan	1.6 W sa 24 V na may walong input na suplay na internamente
Pinakamahabang Habas ng Kable	1,000 m na may shield; 600 m na walang shield
Boltahe ng Pagsusuri sa Pagkakahiwalay	707 V DC
Paghihiwalay ng kanal	Walang isolation sa pagitan ng mga channel; may isolation mula sa backplane bus
Mga indicator ng estado	Berde ang PWR at channel LEDs; berde/pula ang DIAG LED
Kabuuang sukat	15 × 73 × 58 mm (Lapad × Taas × Lalim)
Humigit-kumulang na timbang	28 g

Opisyal na sanggunian: Siemens DI 8x24VDC BA Data Sheet

Mga Madalas Itanong

Maaaring palitan ng 6ES7131-6BF00-0AA0 ang isang high-speed counter input module?

Ang Basic module ay sumusuporta sa digital-input operation ngunit walang counter o oversampling mode.

Aling BaseUnit ang dapat kong piliin para sa three-wire sensors sa 6ES7131-6BF00-0AA0?

Gamitin ang BU type A0 na may AUX terminals para sa three-wire connection.

Maaari bang ikonekta ang apat na wire sensors nang direkta sa 6ES7131-6BF00-0AA0 nang walang karagdagang terminals?

Ang four-wire connection ay gumagamit ng BU type A0 kasama ang mga external terminals.

Mag-uulat ba ang 6ES7131-6BF00-0AA0 ng broken sensor wire o short circuit bilang diagnostic message?

Ang module ay nagbibigay ng supply-voltage monitoring ngunit hindi nagbibigay ng wire-break o short-circuit diagnostic messages.

Gaano karaming PLC input memory ang ginagamit ng 6ES7131-6BF00-0AA0?

Ang walong estado ng input ay kumuha ng isang byte.

Aling limitasyon sa pagtagas ng dalawang-wire na sensor ang nalalapat sa 6ES7131-6BF00-0AA0?

Ang pinapayagang quiescent current ay maximum na 2 mA.

Maaari ko bang i-configure ang 6ES7131-6BF00-0AA0 sa STEP 7 TIA Portal V13 SP1?

Ang module ay maaaring i-configure sa STEP 7 TIA Portal mula sa V13 SP1.

Kakatayan at Mga Paalala sa Pag-order

Bago mag-order ng 6ES7131-6BF00-0AA0: Gamitin ang Basic na eight-channel module kasama ang tamang A0 sensor-wiring base, CC01 identification, at isang-byte input allocation.

Compatibility Checklist para sa 6ES7131-6BF00-0AA0

• I-match ang Basic BF00 article at ang kanyang firmware capability sa proyekto.
• Gamitin ang CC01 identification at isang BU type A0 terminal base.
• Magbigay ng AUX na mga terminal para sa mga three-wire sensor o panlabas na mga terminal para sa mga four-wire sensor.
• Huwag i-assign ang counter, oversampling, o channel-fault diagnostics sa Basic module na ito.
• Panatilihin ang quiescent current ng two-wire sensor sa loob ng 2 mA.
• I-size ang internally supplied sensor load sa loob ng 700 mA limit.
