PLC 1791 Block I/O Analog Module 1791-N4V2
Tagagawa: PLC
Kondisyon: Brand New
Lead Time: Nasa Stock
Pinagmulan: Estados Unidos
Garantiya: 12 Buwan
I-email: [email protected]
whatsapp: +86-18150117685
- Pangkalahatang-ideya
- Buod ng Produkto
- Mga Pangunahing Function
- Opisyal na Mga Tukoy
- Mga Madalas Itanong
- Kakatayan at Mga Paalala sa Pag-order
- Mga Best-Selling na Modelo
- Mga Inirerekomendang Produkto
Pangkalahatang-ideya
Allen-Bradley · Allen-Bradley 1791 Block I/O

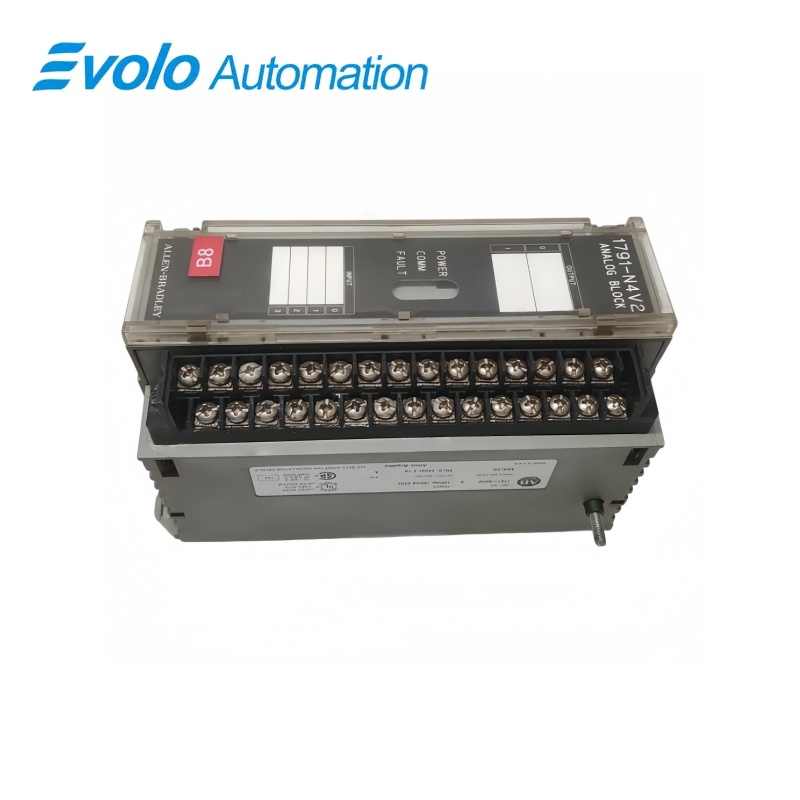

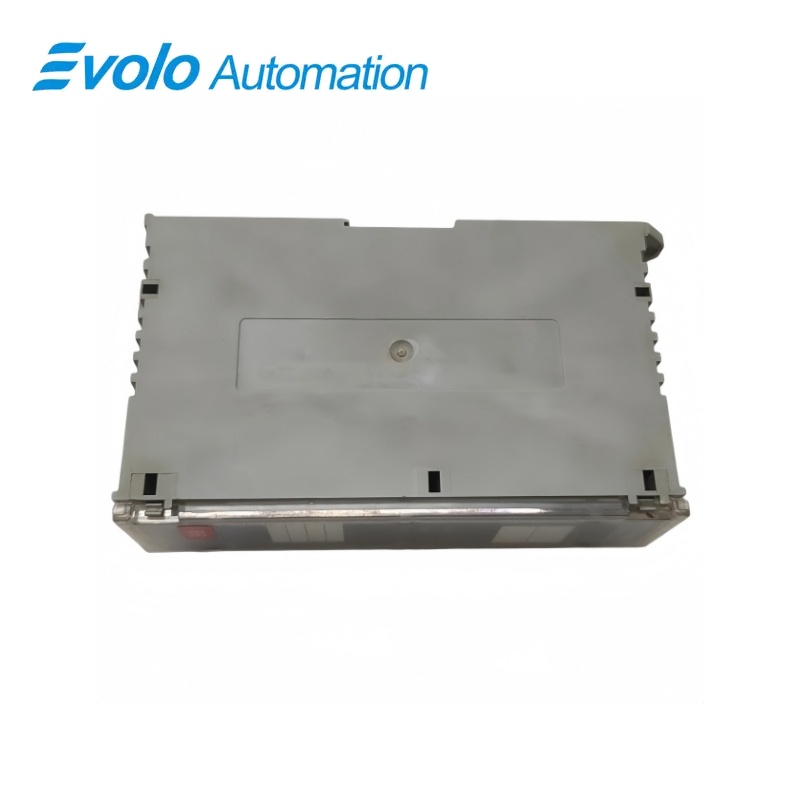

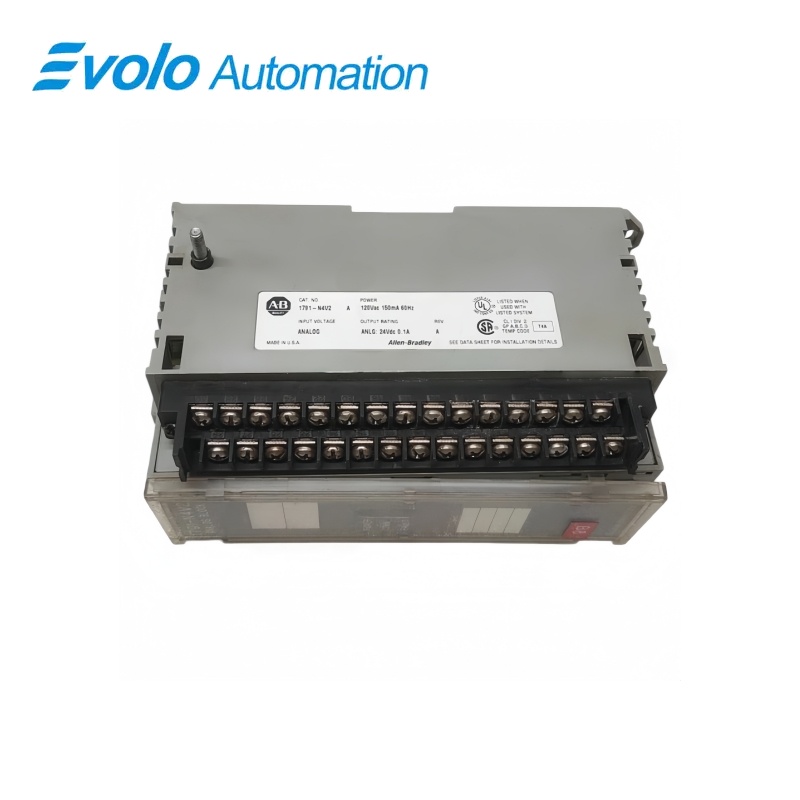

1791-N4V2 1791 Block I/O Analog Module
Ang module na 1791-N4V2 Block I/O ay nagkakasama ang apat na analog na input na maaaring i-configure at dalawang hiwalay na ±10 V output sa isang kompakto at remote-I/O na kahon.
Sa Isang Sulyap
| Tatak | Allen-Bradley |
|---|---|
| Modelo | 1791-N4V2 |
| Uri ng Produkto | Remote analog na input at voltage output na block |
| Koreng paggawa | Kumukuha ng apat na analog na input at nagbibigay ng dalawang hiwalay na voltage output |
| Aplikasyon o Compatible na Seri | Mga remote I/O na sistema na gumagamit ng Allen-Bradley 1791 analog na block |
Tumpak na Pagkakakilanlan
I-match ang 1791-N4V2 nang titik-por-titik at ikumpirma ang buong pagtukoy ng 1791 Block I/O Analog Module.
Pagsasaayos ng Interface
I-verify ang nakainstalang power supply, mga port, field connections, at kinakailangang accessories bago ikonekta ang kapalit.
Pagsusuri ng Konpigurasyon
Panatilihin ang naaprubahang engineering project, network parameters, at application data na ginagamit ng nakainstalang sistema.
Buod ng Produkto
Ang module na 1791-N4V2 Block I/O ay nagkakasama ang apat na analog na input na maaaring i-configure at dalawang hiwalay na ±10 V output sa isang kompakto at remote-I/O na kahon.
Ang apat na input na channel na maaaring i-configure at ang dalawang voltage output ay nagkakasama ng pagsukat at kontrol sa isang remote block. Ang labing-apat na bit na conversion ay sumusuporta sa tumpak na analog na pagkuha at kontrol ng output. Ang module ay tumatanggap ng AC power at nagbibigay ng dokumentadong 24 V DC loop-power output.
Mga Pangunahing Function
Pinaghalong mga Analog na Channel
Ang apat na configurable na input channel at dalawang voltage output ay nagpapagsama ng pagsukat at kontrol sa isang remote block.
High-Resolution na Conversion
Ang labing-apat na bit na conversion ay sumusuporta sa tumpak na analog na pagkuha at kontrol ng output.
Nakabulag na Field Power
Tinatanggap ng module ang AC power at nagbibigay ng dokumentadong 24 V DC loop-power output.
Opisyal na Mga Tukoy
| Analog inputs | apat na configurable na channel |
|---|---|
| Analog outputs | dalawang voltage channel |
| Resolusyon ng Konbersyon | 14 bit |
| Input Bandwidth | 5 Hz |
| Oras ng Pag-update ng Input | 108 ms para sa lahat ng apat na channel |
| Impedans ng Input ng Boltahe | 10 MΩ |
| Impedans ng Input ng Kasalukuyan | 249 Ω |
| Katiyakan na Ganap sa 25 °C | 0.1% |
| Linearidad | 0.05% |
| Saklaw ng Output | ±10 V |
| Output impedance | Mas mababa sa 1 Ω |
| Panloob na Pag-update ng Output | 10 ms bawat channel |
| AC Supply | 85 hanggang 132 V AC, 47 hanggang 63 Hz, 150 mA |
| Loop Supply Output | 20 hanggang 28 V DC, 100 mA |
| Boltahe ng Pagsusuri sa Pagkakahiwalay | 500/1000 V AC |
| Pagkonsumo ng enerhiya | 16.9 W |
| Temperatura ng pagpapatakbo | 0 hanggang 60 °C |
| Temperatura ng imbakan | −40 hanggang +85 °C |
| Relatibong kahalumigmigan | 5% hanggang 95% non-condensing |
| Mga sukat | 176.5 x 68.8 x 98 mm |
Mga Madalas Itanong
Ilang field channel ang available sa 1791-N4V2?
Ang block ay nagbibigay ng apat na configurable na analog input at dalawang isolated na voltage output.
Anong output range ang suportado ng 1791-N4V2?
Bawat analog output ay nagbibigay ng ±10 V na range.
Kaya bang tanggapin ng 1791-N4V2 ang parehong voltage at current input?
Oo; ang apat na input channel ay maaaring i-configure para sa mga suportadong voltage o current signal.
Anong panlabas na kuryente ang kailangan para sa 1791-N4V2?
Magbigay ng 85 hanggang 132 V AC sa 47 hanggang 63 Hz sa loob ng tinukoy na rating ng kasalukuyang daloy.
Nagbibigay ba ang 1791-N4V2 ng kapangyarihan para sa transmitter loop?
Oo; mayroong 20 hanggang 28 V DC, 100 mA na loop supply output.
Gaano kabilis ang pag-update ng input data ng 1791-N4V2?
Ang lahat ng apat na input channel ay na-update sa loob ng 108 ms.
Ano ang dapat itala bago palitan ang 1791-N4V2?
Itala ang mga input range, output scaling, remote-I/O addressing, field wiring, at controller configuration.
Kakatayan at Mga Paalala sa Pag-order
Compatibility Checklist
- Gamitin ang block na ito lamang sa isang Allen-Bradley Remote I/O architecture na sumusuporta sa kanyang rack at group assignment.
- Itugma ang bawat saklaw ng input, sukat ng output, at terminal ng kable sa umiiral na konpigurasyon.
- Suriin ang paghihiwalay, pananggalang, at pagkarga ng loop-power bago i-on ang kapalit.
