Pangkalahatang Paglalarawan
Pinagmulan: |
USA |
Pangalan ng Brand: |
Mga |
Numero ng Modelo: |
IC697MDL240 |
Mga Detalye ng Pakete: |
Orihinal na bagong nakaselyad sa pabrika |
Oras ng Pagpapadala: |
5-7 araw |
Mga Tuntunin sa Pagbabayad: |
T/T |
Kakayahang Mag-supply: |
Nasa imbentaryo |
Mga teknikal na tukoy
|
Modelo: |
IC697MDL240 |
|
Uri ng module |
Modyul ng Discrete Input |
|
Ang nominal na boltahe: |
120 VAC, 47–63 Hz Sinusoidal |
|
Mga Input bawat Modyul: |
16 na hiwalay na insulated |
|
Paghiwalay: |
1500 V RMS anumang input patungo sa backplane; 500 V RMS sa pagitan ng mga input |
|
Kasalukuyang Input: |
10 mA kadalasan sa rated voltage (reaktibo) |
|
Mga Katangian ng Input: |
Voltage sa On-state: 75–132 VAC, 47–63 Hz; Voltage sa Off-state: 0–20 VAC, 47–63 Hz; Kasalukuyang On-state: 8–15 mA; Kasalukuyang Off-state: 0–4 mA (minimum na 2.2 mA sa 25 V input); Panahon ng Delay ng Filter: 20 ms kadalasan |
|
Kasalukuyang Kinakailangan mula sa 5VDC Backplane Bus: |
0.25 A |
Paglalarawan

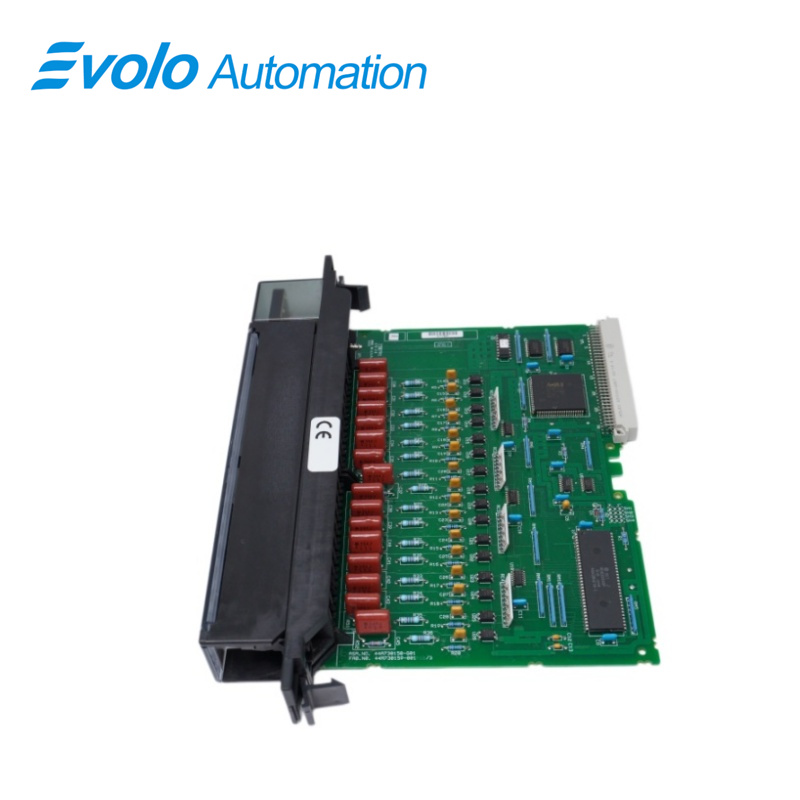

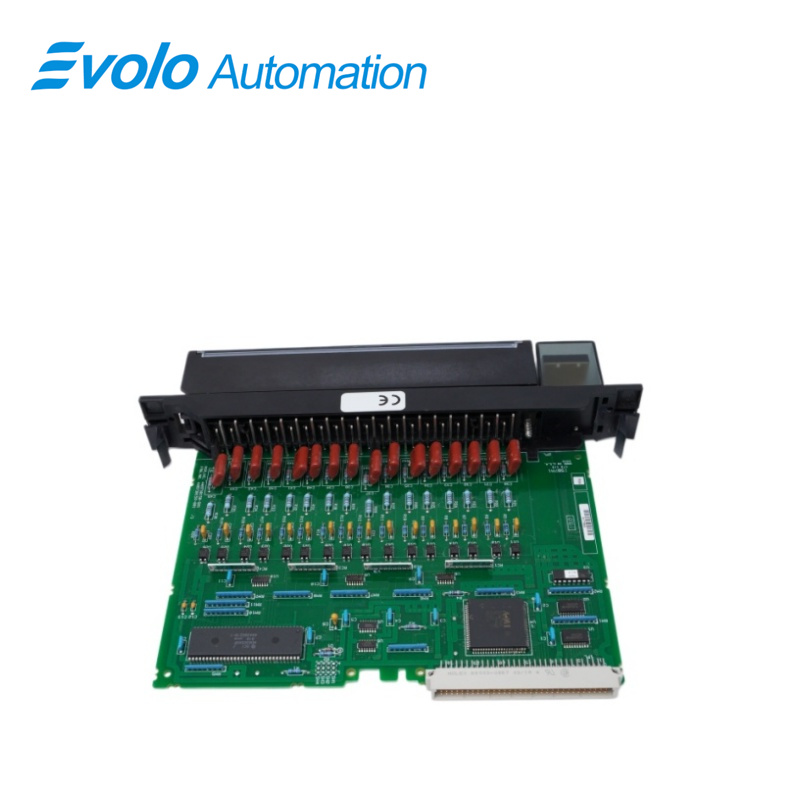

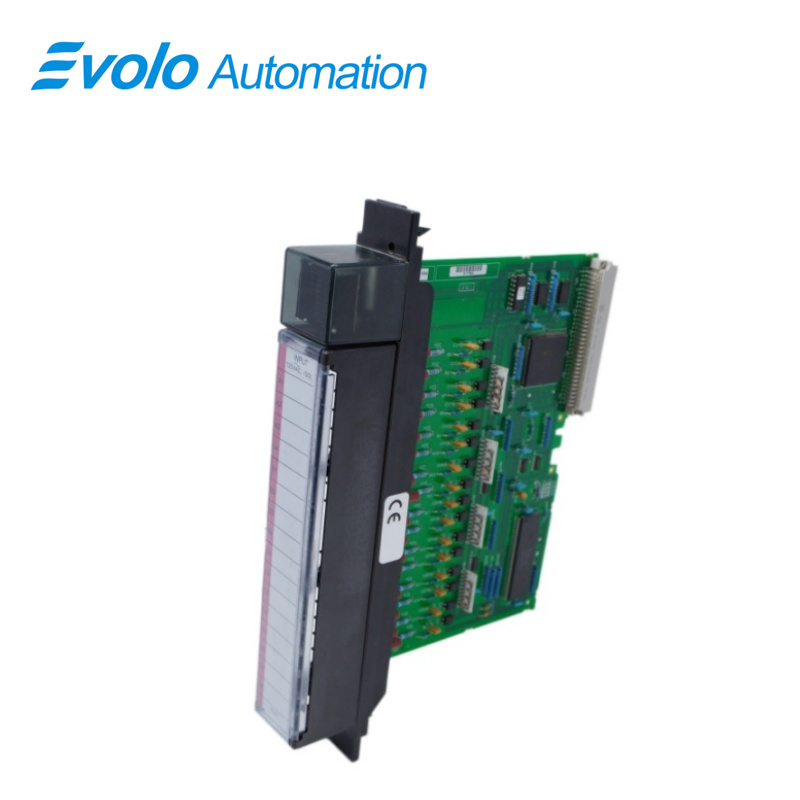

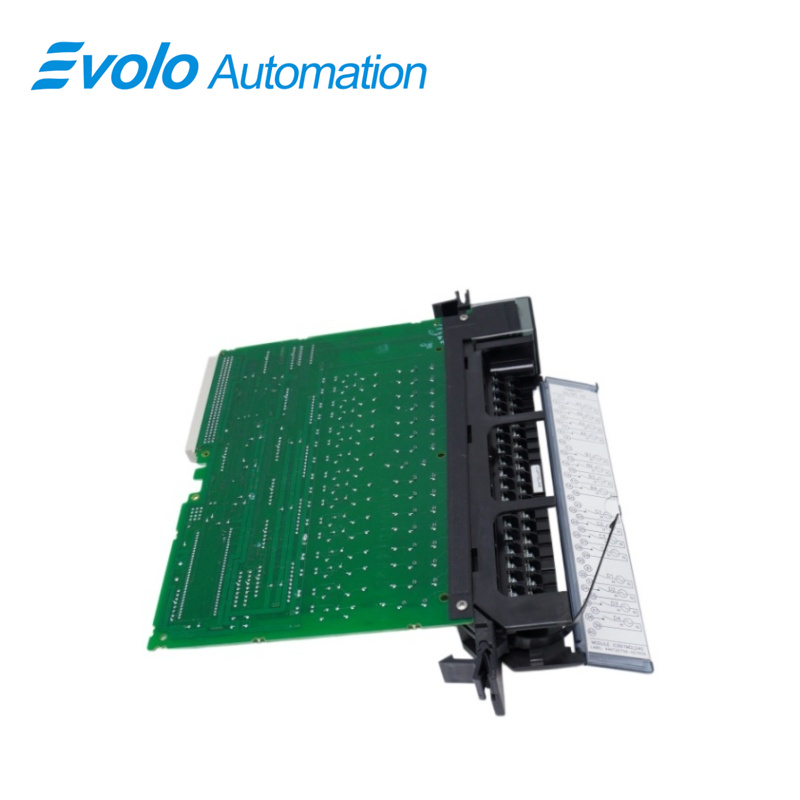

Ang GE Fanuc IC697MDL240 Discrete Input Module ay isang produkto ng GE Fanuc na ginawa bilang bahagi ng linya ng produkto ng GE Series 90-70 PLC. Ang input module na ito ay may 16 na hiwalay na input point na may voltage rating na 120 Volts AC at input filter delay time na 20 milliseconds, at ang paghihiwalay ay idinisenyo upang payagan ang koneksyon sa pagitan ng iba't ibang AC supply phase at input. Kasama rin dito ang mga reactive input na may current-voltage characteristics na sumusuporta sa malawak na hanay ng 2-wire o 3-wire proximity switch. Mayroon itong mga LED sa itaas na nagpapakita ng on/off status para sa bawat point sa PLC. Ang IC697MDL240 Discrete Input Module ay may mekanikal na keying na nagpapahintulot sa I/O configuration nang hindi kailangang gamitin ang DIP jumper o switch.
Mga Aplikasyon
Mga pabrika ng bakal: Pagmomonitor at pagpapadala ng limit signal mula sa conveyor belt limit switch at blast furnace charging machine.
Mga planta ng kuryente na gumagamit ng uling: Pagkolekta ng feedback sa pagbukas/pagsara mula sa mga electric valve at mga signal ng estado mula sa mga pump starter.
Mga planta ng papel at semento: Ginagamit para sa pagsasalin ng signal sa mahabang distansya; ang 120V AC ay mas tumutol sa electromagnetic interference kaysa sa mababang voltage na DC.
Mga planta ng langis at kemikal: Paghahati-hati ng iba't ibang pressure at flow switch contacts sa mga lugar na hindi explosion-proof.
Mga katangian
16 na hiwalay na puntos
20ms na input filter
Kasali ang compatibility sa proximity switch
Mga Funktion
Ang module na ito na may Isolated Input na 120 volt AC ay nagbibigay ng 16 na input points na hiwalay. Ito ay nagpapahintulot sa bawat point na gamitin sa iba't ibang phase ng AC supply.
Ang input ay reactive (resistor/capacitor input) na may current-voltage characteristics na sumusunod sa pamantayan ng IEC (type 2). Ang mga katangian ng input ay kasabay ng malawak na hanay ng mga available na proximity switch.
Ang mga LED indicator na nagpapakita ng ON-OFF status ng bawat point sa logic (PLC) side ng circuit ay matatagpuan sa itaas ng module.
Mga Katangian ng Input
Ang Modyul ng Isoladong Input na 120 Volt AC ay compatible sa isang malawak na hanay ng mga input device, tulad ng:
Mga pindutan, mga switch ng limitasyon, mga selector switch
Mga electronic proximity switch, parehong 2-wire at 3-wire
Ang input circuitry ay kapasitibo upang magbigay ng mababang heat dissipation at ang kaugnay na mataas na katiyakan at mahabang buhay.
Ang mga katangian ng input current ay nagbibigay ng 10mA kadalasan sa estado ng ON, at maaaring i-sink hanggang sa 2.2mA ng leakage current sa estado ng OFF patungo sa input device.
Madalas Itanong
Tanong: Ano ang IC697MDL240?
Sagot: Ang IC697MDL240 ay isang 120 Volt AC, isoladong, 16-point input module ng GE Fanuc Series 90-70.
Tanong: Ano ang maaaring mangyari dahil sa 16 isolated input points?
Sagot: Dahil sila ay isolado, bawat point ay maaaring gamitin sa iba't ibang phase ng AC supply.
Tanong: Ano ang mga katangian ng IC697MDL240?
A: Mayroon itong 16 na hiwa-hiwalay na puntos, isang 20 ms na input filter, at compatible sa mga proximity switch.
Tanong: Sa anu-anong mga input characteristics ito compatible?
A: Sila ay compatible sa malawak na hanay ng mga available na proximity switch.
Q: Ano ang ipinapakita ng mga LED indicator (nasa itaas ng module)?
A: Ipinapahiwatig nila ang estado ng bawat punto sa logic (PLC) na bahagi ng circuit.
Q: Available ba ang configuration ng mga I/O reference sa IC697MDL240?
A: Oo, ang mga I/O reference ay maaaring i-configure nang walang paggamit ng jumper o DIP switch.
Q: Saan ginagawa ang configuration ng IC697MDL240?
A: Ginagawa ang configuration sa pamamagitan ng function ng configuration ng MS-DOS o Windows programming software.
