Diskrétní vstupní modul IC697MDL240

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IC697MDL240
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

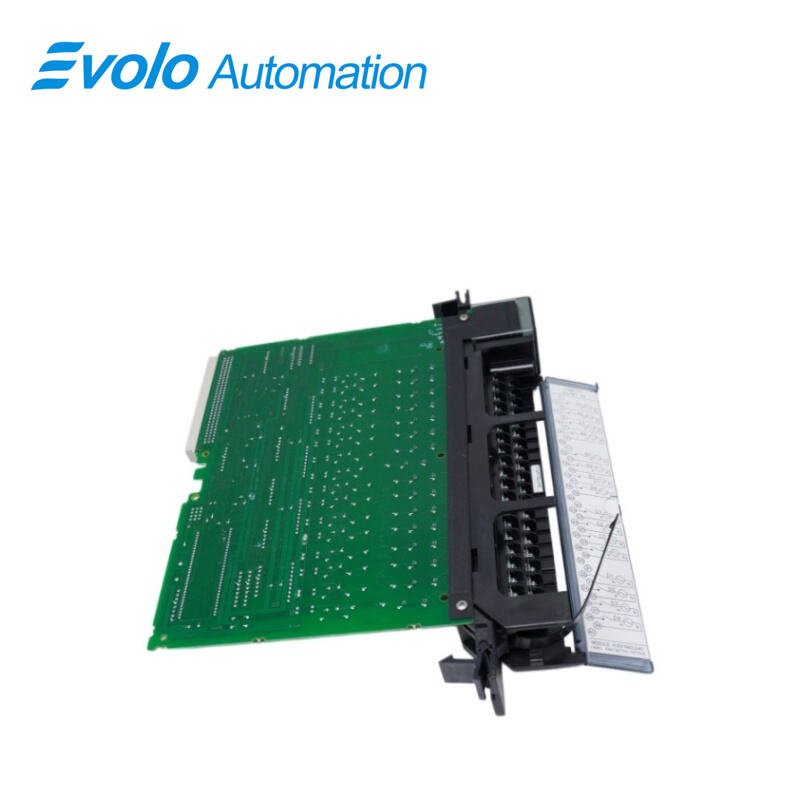

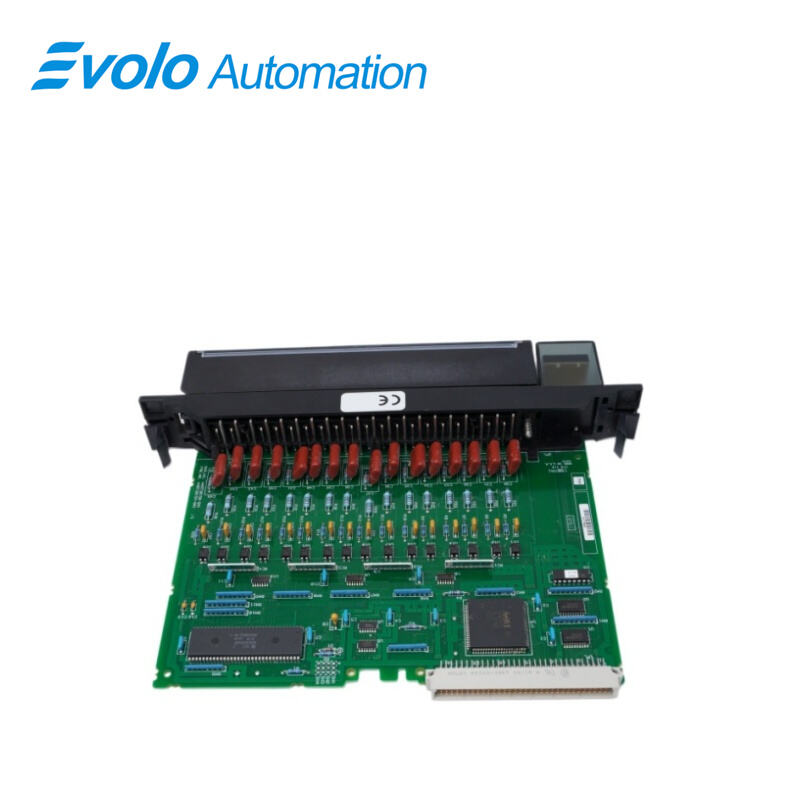

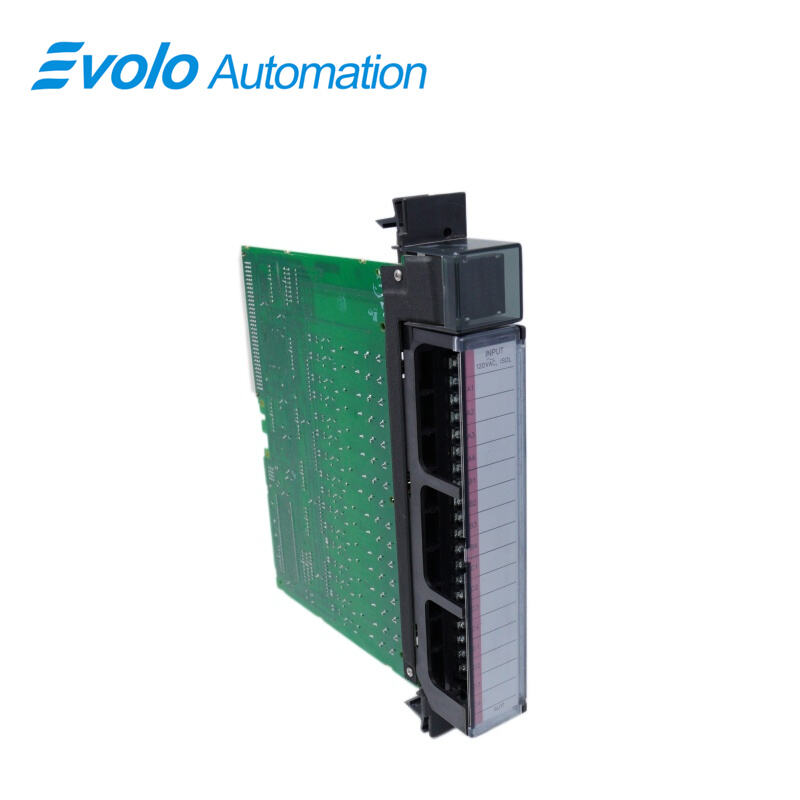

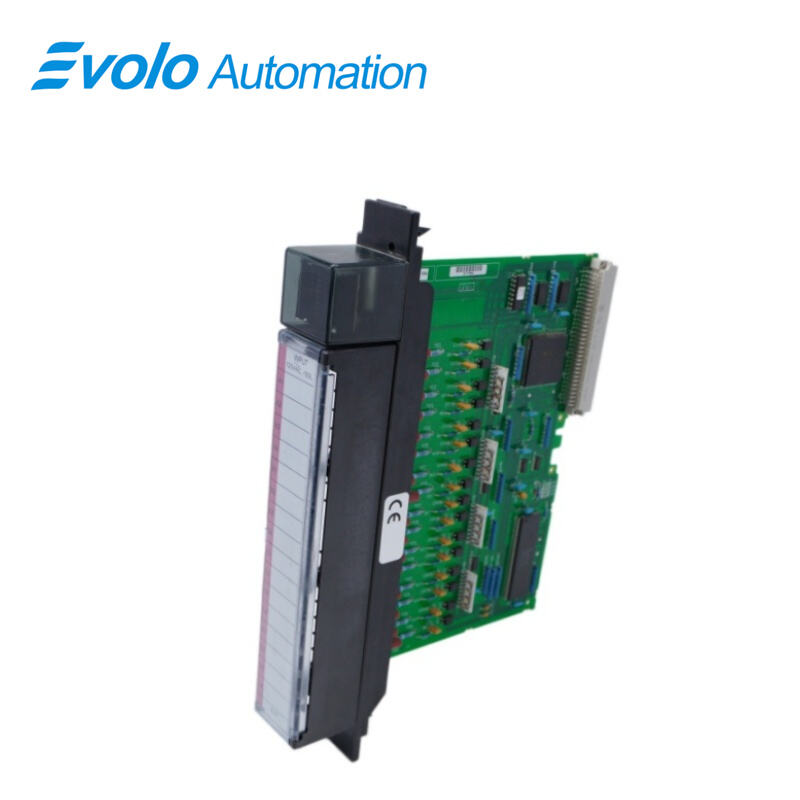

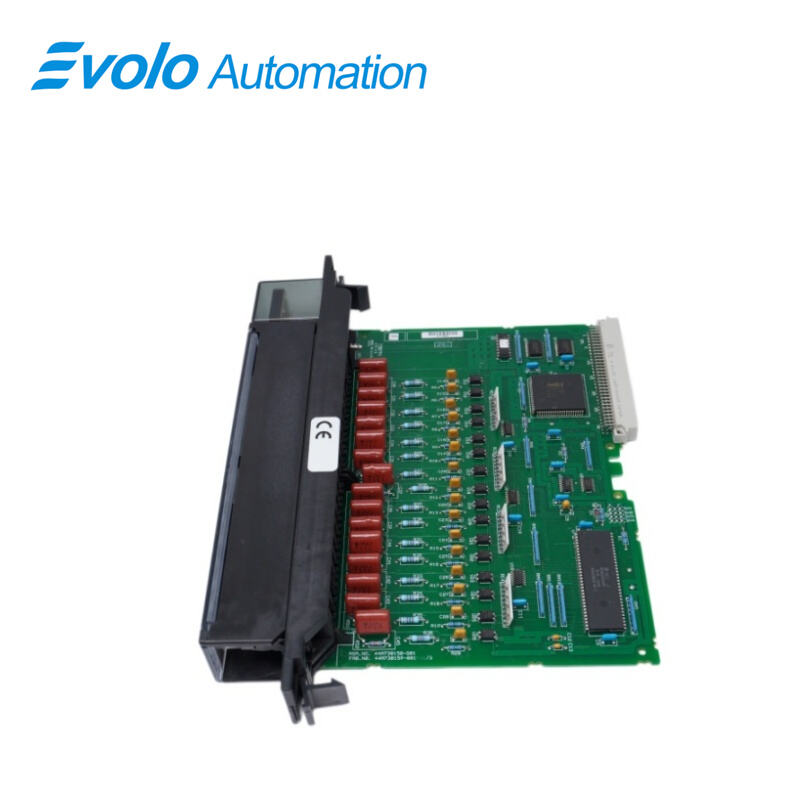

Diskrétní vstupní modul GE Fanuc IC697MDL240 je produktem společnosti GE Fanuc, který byl vyroben jako součást řady PLC GE Series 90-70. Tento vstupní modul má 16 izolovaných vstupních bodů s napěťovým označením 120 V střídavého proudu a zpožděním vstupního filtru 20 milisekund; izolace je navržena tak, aby umožnila připojení mezi různými fázemi střídavého napájení a vstupy. Dále je vybaven reaktivními vstupy s proudově-napěťovými charakteristikami, které podporují širokou škálu dvouvodičových nebo třívodičových indukčních spínačů. Na horní straně má LED indikátory, které ukazují stav zapnuto/vypnuto jednotlivých bodů na PLC. Diskrétní vstupní modul IC697MDL240 je vybaven mechanickým kódováním, které umožňuje konfiguraci vstupů/výstupů bez nutnosti použití DIP propojek nebo přepínačů.

Použití

Ocelárny: sledování a předávání limitních signálů od limitních spínačů dopravníků a nabíjecích strojů pro vysokou pec.

Uhelné elektrárny: sběr zpětných signálů otevřeno/zavřeno od elektrických uzavíracích ventilů a stavových signálů od spouštěčů čerpadel.

Papírenské a cementární závody: Používá se pro přenos signálů na dlouhé vzdálenosti; střídavé napětí 120 V je odolnější vůči elektromagnetickým rušením než stejnosměrné napětí nízkého napětí.

Olejové a chemické závody: Monitorování různých kontaktů tlakových a průtokových spínačů v oblastech bez ochrany proti výbuchu.

Vlastnosti

16 izolovaných bodů

vstupní filtr s dobou odezvy 20 ms

Kompatibilní s indukčními snímači

Funkce

Tento izolovaný vstupní modul střídavého napětí 120 V poskytuje 16 vstupních bodů, které jsou vzájemně izolovány. To umožňuje použít každý bod na jiné fázi střídavého napájení.

Vstup je reaktivní (vstup s odporem a kondenzátorem) s proudově-napěťovými charakteristikami vyhovujícími normě IEC (typ 2). Vstupní charakteristiky jsou kompatibilní s širokou škálou dostupných indukčních snímačů.

LED indikátory, které ukazují stav zapnuto/vypnuto jednotlivých bodů na straně logiky (PLC) obvodu, jsou umístěny v horní části modulu.

Vstupní vlastnosti

Izolovaný vstupní modul střídavého napětí 120 V je kompatibilní s širokou škálou vstupních zařízení, například:

Tlačítka, koncové spínače, výběrové spínače

Elektronickými indukčními spínači, jak dvouvodičovými, tak třívodičovými

Vstupní obvod je kapacitní, což zajišťuje nízké tepelné ztráty a tím i vysokou spolehlivost a dlouhou životnost.

Charakteristiky vstupního proudu poskytují typicky 10 mA ve stavu zapnuto (ON) a mohou odvést až 2,2 mA unikajícího proudu ve stavu vypnuto (OFF) do vstupního zařízení.

Často kladené otázky

Otázka: Co je IC697MDL240?
Odpověď: IC697MDL240 je 120 V střídavého proudu, izolovaný vstupní modul se 16 body vstupu řady GE Fanuc Series 90-70.

Otázka: Co umožňují 16 izolovaných vstupních bodů?
Odpověď: Protože jsou izolované, může být každý bod použit na jiné fázi střídavého napájení.

Otázka: Jaké jsou vlastnosti modulu IC697MDL240?
Odpověď: Modul má 16 izolovaných vstupních bodů, vstupní filtr s časovou konstantou 20 ms a je kompatibilní s přiblížovacími spínači.

Otázka: S čím jsou kompatibilní vstupní charakteristiky?
Odpověď: Jsou kompatibilní s širokou škálou dostupných přiblížovacích spínačů.

Otázka: Co vám indikují LED diody (umístěné v horní části modulu)?
A: Indikují stav každého bodu na straně logiky (PLC) obvodu.

Q: Je možné konfigurovat vstupně-výstupní reference na modulu IC697MDL240?
A: Ano, vstupně-výstupní reference lze konfigurovat bez použití skoků (jumpers) nebo DIP přepínačů.

Q: Konfigurace modulu IC697MDL240 se provádí prostřednictvím čeho?
A: Konfigurace se dokončí prostřednictvím konfigurační funkce programovacího softwaru pro MS-DOS nebo Windows.
