Pangkalahatang Paglalarawan
Pinagmulan: |
USA |
Pangalan ng Brand: |
Mga |
Numero ng Modelo: |
IC697ALG320 |
Mga Detalye ng Pakete: |
Orihinal na bagong nakaselyad sa pabrika |
Oras ng Pagpapadala: |
5-7 araw |
Mga Tuntunin sa Pagbabayad: |
T/T |
Kakayahang Mag-supply: |
Nasa imbentaryo |
Mga teknikal na tukoy
|
Modelo: |
IC697ALG320 |
|
Uri ng Module: |
Mataas na Antas ng Modyul ng Analog na Output |
|
Mga Sukat (Taas x Lapad x Lalim): |
4 x 22 x 29.3 cm |
|
Timbang: |
0.66 kg |
|
Range ng Output Voltage: |
–10 V hanggang +10 V (kabiliang setting) |
|
Kisame ng Kasalukuyang Output: |
0.0 mA hanggang 22.5 mA (4 hanggang 20 mA ang kabiliang setting) |
|
Resolusyon ng Voltaha: |
16-bit, 14-bit na monotonicity, 312.5 µV bawat LSB |
|
Resolusyon ng Kasalukuyang: |
16-bit, 15-bit na monotonicity, 0.5 µA bawat LSB |
|
Voltaheng Kalibrasyon: |
Itinakda ng pabrika sa buong saklaw na 10 V ±2.5 mV |
|
Kasalukuyang Kalibrasyon: |
Itinakda ng pabrika sa 4 mA ±5 µA, 20 mA ±5 µA |
|
Kalibrasyon sa Field: |
Hindi posible; kalibrado sa pabrika, ang data ay nakaimbak sa EEPROM |
|
Pinakamataas na Mga Kamalian sa Linearidad: |
±0.02% full scale |
|
Koepisyente ng Temperatura para sa Voltihe: |
±25 PPM/°C na karaniwan |
|
Koepisyente ng Temperatura ng Kasalukuyan: |
±50 PPM/°C na karaniwan |
|
Voltage ng Paglo-load sa Output: |
R ≥ 2000 Ω, C ≤ 1000 pF |
|
Kasalukuyang Paglo-load sa Output: |
R ≤ 800 Ω, C ≤ 1.0 µF, L ≤ 250 mH |
|
Proteksyon sa Maikling Circuit: |
Pinapayagan ang tuloy-tuloy na maikling kurti; bumabalik sa tamang output |
|
Antas ng konwersyon: |
Ang lahat ng output ay naa-update nang sunud-sunod sa loob ng ~2.0 ms (maksimum) para sa 4 na channel |
|
Oras ng Reaksyon ng Voltage (5%): |
0.5 ms |
|
Panahon ng Pagtugon ng Voltage sa 0.1%: |
2.0 ms |
|
Panahon ng Pagtugon ng Kasalukuyan sa 5%: |
1.0 ms |
|
Panahon ng Pagtugon ng Kasalukuyan sa 0.1%: |
5.0 ms |
|
Proteksyon Laban sa Pulsos: |
Ang mga output ay hiwalay mula sa VME backplane; pagkakasunud-sunod na circuit-to-circuit na 0.5 VDC; kaya nanggagapi ang common mode hanggang 1000 V peak at transverse mode hanggang 2500 V |
|
Kinakailangang Kapangyarihan ng Rack Backplane: |
+5 VDC sa 1.66 A (8.3 W) na maximum |
|
Kailangan sa Kapangyarihan ng Field Side: |
150 mA DC na ibinibigay ng gumagamit, inirerekomenda ang 24 VDC (10–30 VDC ay katanggap-tanggap depende sa karga) |
|
Rekomendasyon sa Pagkakabit ng Kable sa Field Side: |
Gamitin ang de-kalidad na shielded cable sa mga kapaligiran na may mataas na antas ng ingay |
Paglalarawan

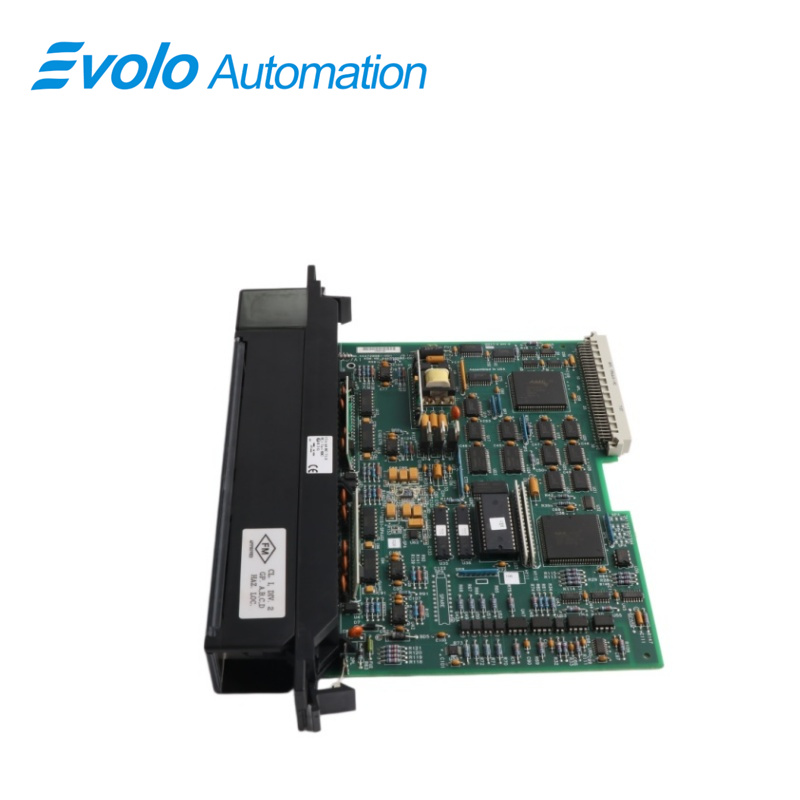

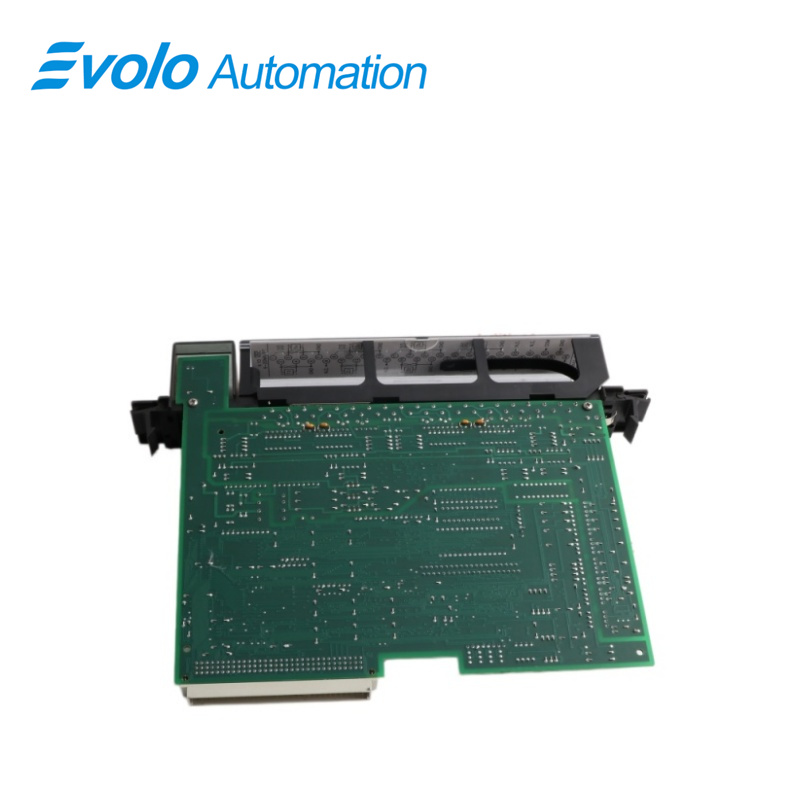

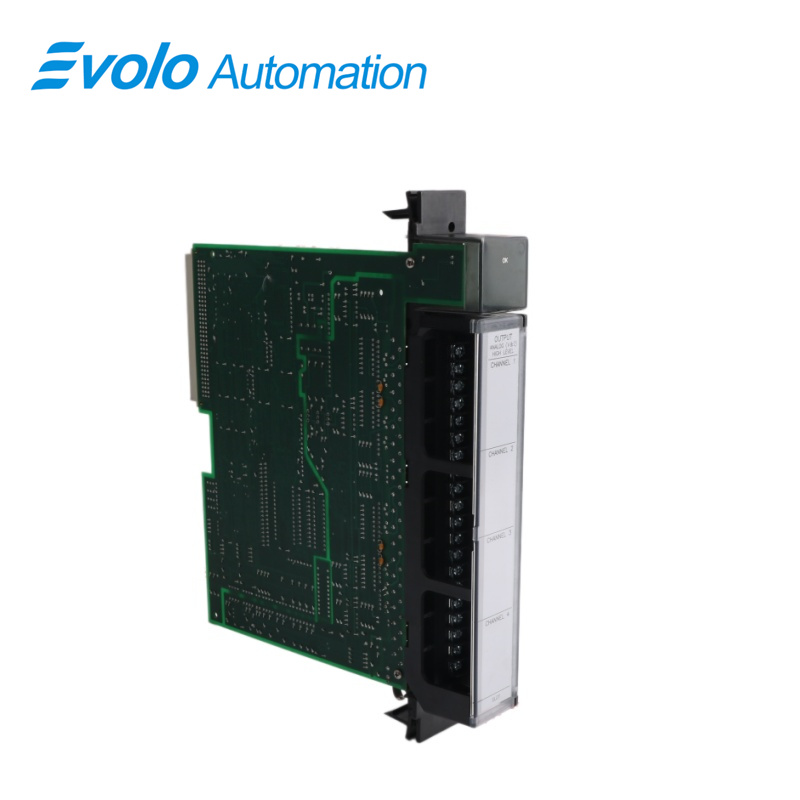

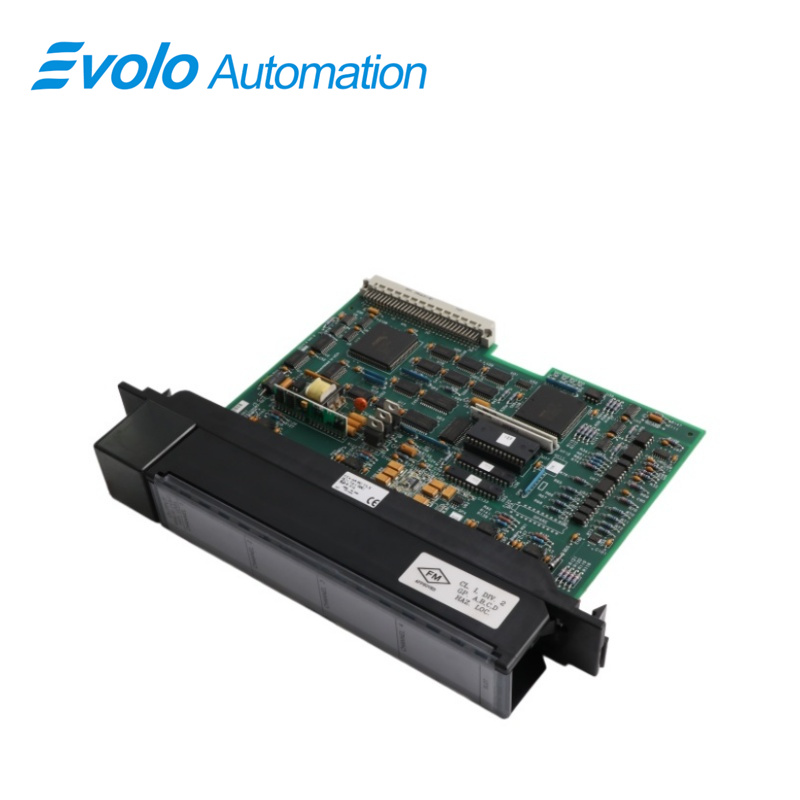

Ang IC697ALG320 ay isang analog output module na may mataas na antas at lubos na compatible sa mga module ng GE Series 90-30. Ang mga output ng voltage at current ay nasa iisang module, at ang output module ay may apat na hiwalay na nakakonfigurang output para sa current o voltage. Bukod dito, ang module ay nagbibigay ng bipolar o unipolar outputs. Ang analog output system ng IC697ALG320 ay nagbibigay ng mga signal na current loop mula 0 hanggang 22.5 milliamp na may hiwalay na user scaling sa bawat output channel. Ang partikular na output system na ito ay may mabilis na update rate at hindi nangangailangan ng anumang jumper o DIP switch para sa configuration. Ito rin ay pabrikang kinakalibrado na may data na nakaimbak sa non-volatile EEPROM memory. Ang pagkonfigura ng IC697ALG ay simple gamit ang MS-DOS o Windows programming software.
Mga Aplikasyon
Mga malalaking planta ng thermal power: Pagkontrol sa mga valve ng speed control ng turbine, mga frequency converter ng feedwater pump, at mga actuator ng damper ng boiler.
Mga planta ng langis at gas: Pansin-pansin na regulasyon ng mga proportional control valve at mga sistema ng pressure control para sa mga pipeline ng hilaw na langis.
Mga metalurhikong planta ng bakal at asero: Pagkontrol sa posisyon ng oxygen lance sa blast furnace at converter, at regulasyon ng antas ng likido sa mga machine ng continuous casting.
Mga malalaking kemikal na planta: Pagpapatakbo ng iba’t ibang precision process control valve sa mga kapaligiran na may panganib na pagsabog.
Mga katangian
Mataas na antas ng analog na voltage at current output sa isang module:
Ang output module ay may apat na output na maaaring i-configure nang hiwalay para sa voltage o current
Nagbibigay ng unipolar o bipolar na analog na voltage output hanggang ±10 volts full scale
Nagbibigay ng 0 hanggang 22.5 milliamp na current loop signals
Indibidwal na user scaling sa bawat output channel
Mabilis na update rate
Walang mga jumper o DIP switch para i-configure ng gumagamit
Kinalibrado sa pabrika kasama ang datos ng kalinangan ng pabrika na nakaimbak sa di-nagbabagong EEPROM memory
Mga Funktion
Ang sistemang Analog Output na may mataas na antas para sa Programmable Logic Controller (PLC) ay tumatanggap ng digital na data mula sa CPU o iba pang controller na naka-access sa backplane ng PLC. Ang data na ito ay kinokonberti ng Digital to Analog (D/A) converter sa analog na output na hanggang 10 volts ang buong saklaw, o sa mga signal ng current loop na 0 hanggang 22.5 milliamp. Ang pangunahing converter ay may resolusyon na 16 bits (1 bahagi sa 65536) na may monotonicity na 14 bits. Ang mga output ay hiwalay (isolated) mula sa backplane at protektado laban sa mga kondisyon ng transitoryo at panatag na sobrang voltage. Ang mga analog na output ay gumagamit ng mga sanggunian na %AQ sa PLC. Hanggang 8K na salita ng %AQ memory ang magagamit sa PLC. Bawat channel ng output ay gumagamit ng isang salita (16 bits) ng %AQ memory.
Pag-diagnose
Ang mga kakayahan sa pagsusuri para sa module ng analog high level output ay kasama ang:
LED sa mga module para sa indikasyon ng kalagayan ng sistema
Pangangalaga sa kalusugan ng module
Pagtukoy sa mga pagkakamali sa pag-configure
Pagtukoy sa labis na saklaw
Pagtukoy sa kulang na saklaw
Pagkakita ng Buksan na Wire
Madalas Itanong
Tanong: May warranty ba ang IC697ALG320?
Sagot: Oo, kasama sa IC697ALG320 ang 1-taong warranty.
Tanong: Ano ang pinakamataas na bilang ng mga analog output channel na maaaring abutin ng isang assembly ng IC697ALG320?
Sagot: Ang isang rack ng IC697ALG320 ay maaaring abutin ang hanggang pito (7) o 252 na analog output channel.
Tanong: Ano ang mga output signal ng IC697ALG320?
Sagot: Ang IC697ALG320 ay nagbibigay ng 0–22.5 mA at ±10 VDC.
Tanong: Ano ang resolusyon ng output module ng IC697ALG320?
A: Ang IC697ALG320 ay may resolusyon na 16-bit.
Q: Ilang channel ng output ang mayroon ang IC697ALG320?
A: Ang IC697ALG320 ay may apat (4) na analog na channel ng output.
Q: Ano-ano ang mga suportadong signal ng IC697ALG320?
A: Ang mga configurable na signal ng IC697ALG320 ay 0–20 mA / 4–20 mA na output ng kasalukuyan at –10 VDC / +10 VDC na output ng boltahe.
Q: Ano ang resolusyon ng conversion ng IC697ALG320?
A: Ang resolusyon ng conversion ng IC697ALG320 ay 16-bit na may 14-bit na monotonicity.
