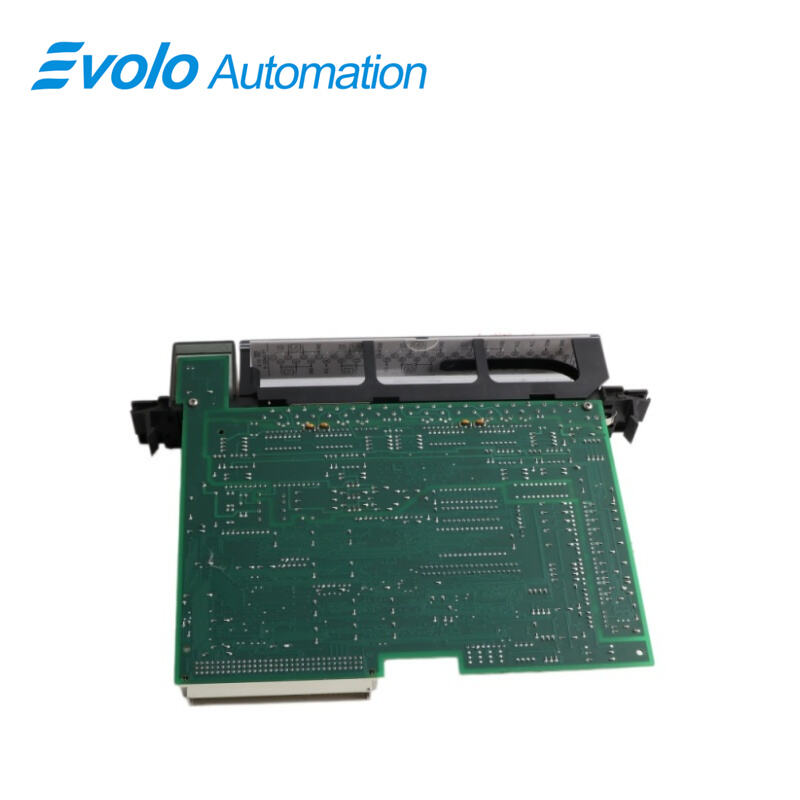

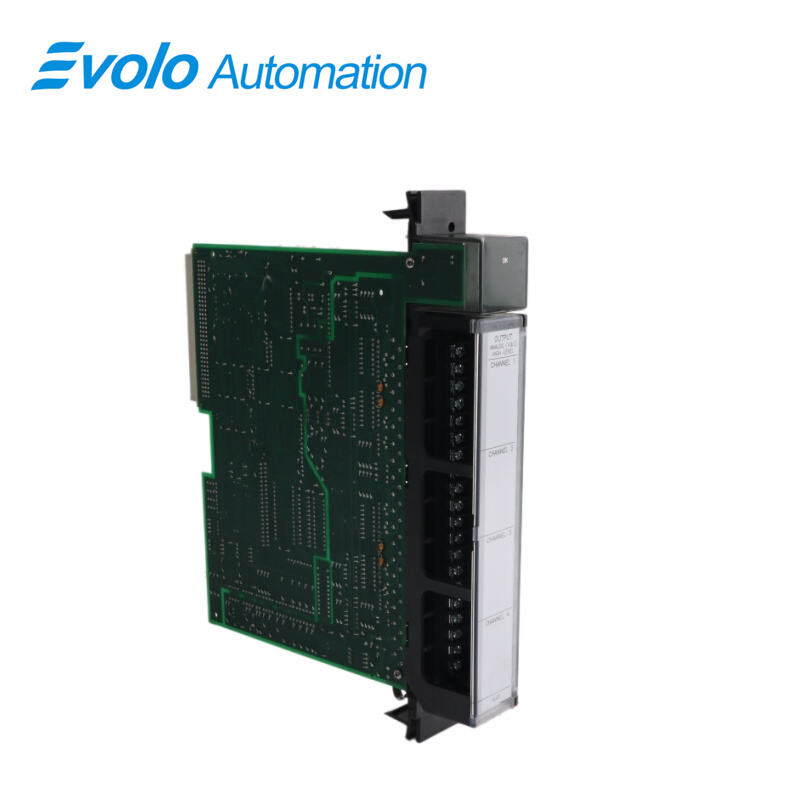

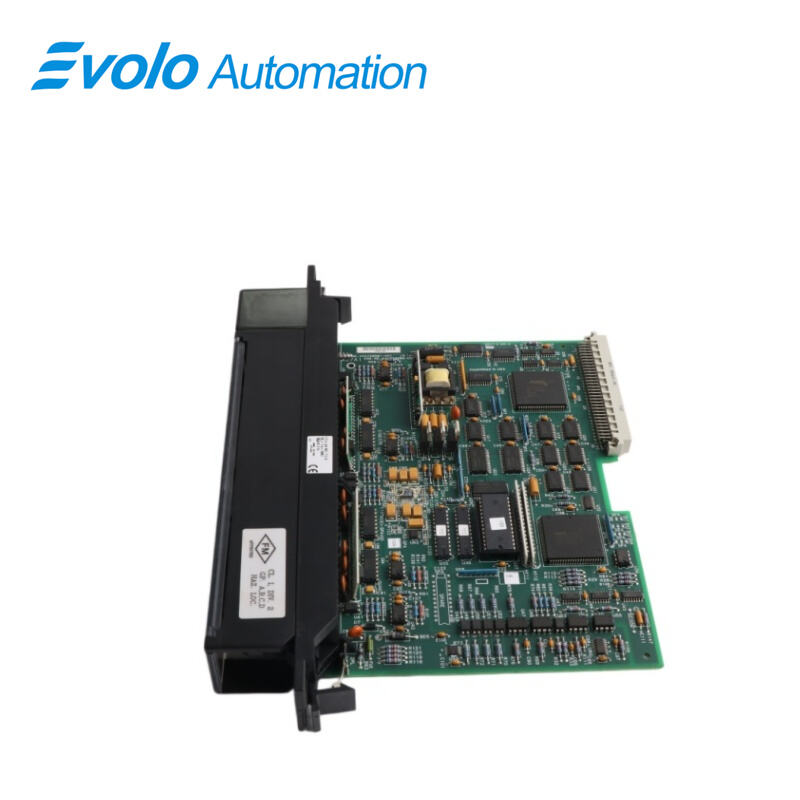

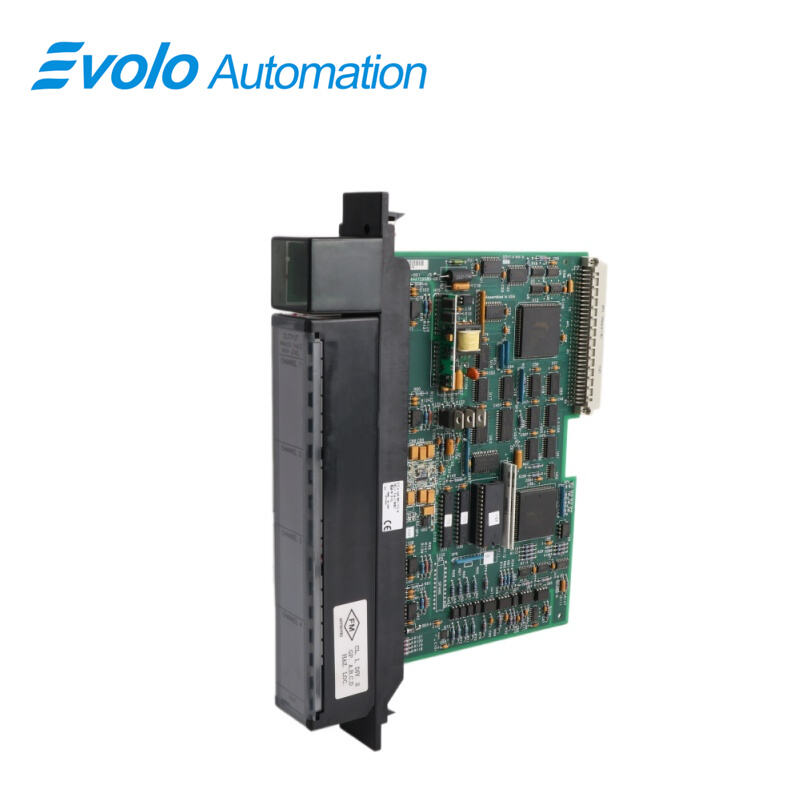

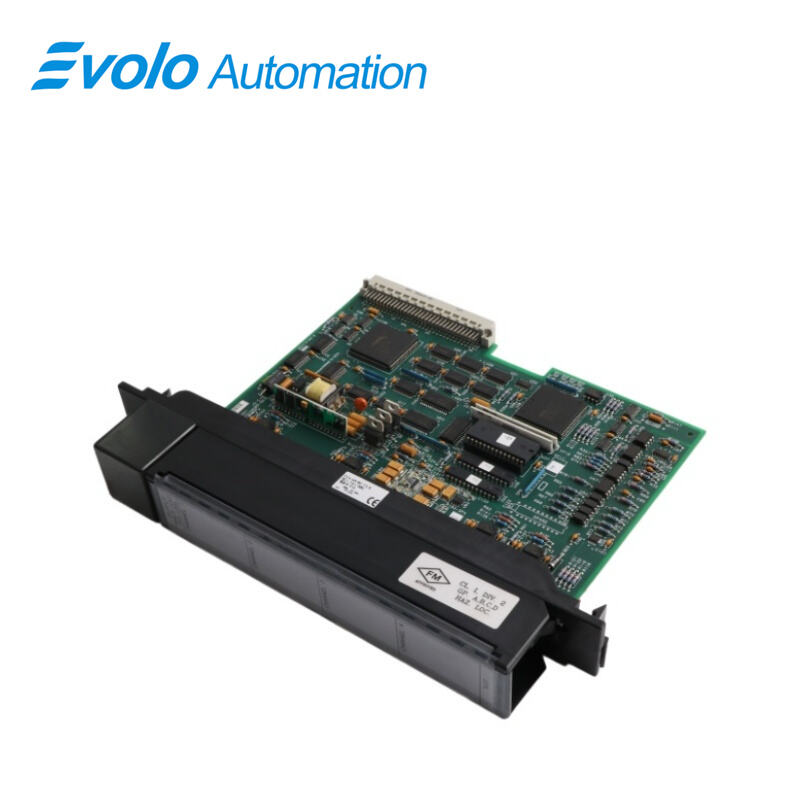

Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Ge |
Modelnommer: |
IC697ALG320 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Model: |
IC697ALG320 |
|
Module Tipe: |
Hoëvlak-analoog-uitsetmodule |
|
Afmetings (HxBxD): |
4 x 22 x 29,3 cm |
|
Gewig: |
0,66 kg |
|
Uitsetspanningsbereik: |
–10 V tot +10 V (verstek) |
|
Uitsetstroomreeks: |
0,0 mA tot 22,5 mA (4 tot 20 mA verstek) |
|
Resolusie-voltasie: |
16-bit, 14-bit monotonesie, 312,5 µV per LSB |
|
Resolusie-stroom: |
16-bit, 15-bit monotonesheid, 0,5 µA per LSB |
|
Kalibrasiespanning: |
Fabrieksgestel by volle skaal 10 V ±2,5 mV |
|
Kalibrasiehuidige: |
Fabrieksgestel by 4 mA ±5 µA, 20 mA ±5 µA |
|
Veldkalibrasie: |
Nie moontlik nie; fabriekgekalibreer, data gestoor in EEPROM |
|
Maksimum fout vir lineêriteit: |
±0,02% van volle skaal |
|
Temperatuurkoëffisiënt van spanning: |
±25 PPM/°C tipies |
|
Temperatuurkoëffisiënt van stroom: |
±50 PPM/°C tipies |
|
Uitsetbelasting-spanning: |
R ≥ 2000 Ω, C ≤ 1000 pF |
|
Uitsetbelasting-stroom: |
R ≤ 800 Ω, C ≤ 1,0 µF, L ≤ 250 mH |
|
Kortsluitbeskerming: |
Voortdurende kortsluiting word toegelaat; keer terug na korrekte uitset |
|
Omskakeltempo: |
Alle uitvoere opdatered volgordegewys ~2,0 ms maksimum vir 4 kanale |
|
Reaksietyd Spanning 5%: |
0.5 ms |
|
Reaksietyd Spanning 0,1%: |
2,0 ms |
|
Reaksietyd Stroom 5%: |
1,0 ms |
|
Reaksietyd Stroom 0,1%: |
5,0 ms |
|
Impulsbeskerming: |
Uitvoere geïsoleer vanaf die VME-agterpaneel; 0,5 VDC-kompliansie tussen stroombane; weerstaan gemeenskaplike-modus tot 1000 V piek, dwarsmodus tot 2500 V |
|
Dryfkragvereiste vir rak-agterkantplaat: |
+5 VDC teen 1,66 A (8,3 W) maksimum |
|
Dryfkragvereiste vir velddryf: |
150 mA DC wat deur gebruiker verskaf word; aanbeveel word 24 VDC (10–30 VDC is aanvaarbaar, afhangende van die las) |
|
Aanbeveling vir velddryfbedrading: |
Gebruik hoë-kwaliteit geskermde kabel in omgewings met baie steuringsbronne |
Beskrywing
Die IC697ALG320 is ’n hoëvlak-analoog-uitsetmodule en is volledig saamwerkend met GE Series 90-30-modules. Spannings- en stroomuitsette is op ’n enkele module, en die uitsetmodule het vier afsonderlik gekonfigureerde uitsette vir óf stroom óf spanning. Daarbenewens verskaf die module bipolêre of unipolêre uitsette. Die IC697ALG320-analoog-uitstelsisteem verskaf 0 tot 22,5 milliamp-stroomlusseine met afsonderlike gebruikerskalibrering op elke uitsetkanaal. Hierdie spesifieke uitstelsisteem het ’n vinnige opdateringskoers en vereis geen jumperdrade of DIP-skermskakelaars vir konfigurasie nie. Dit is ook fabrieksgekalibreer met data wat in die nie-vlugtige EEPROM-geheue gestoor is. Konfigurasie van die IC697ALG is eenvoudig met behulp van MS-DOS- of Windows-programmatuur.
Toepassings
Groot termiese kragstasies: Beheer van turbine snelheidsbeheerkleppe, voedingspomp frekwensie-omskakelaars en ketel klepaktuatorers.
Olie- en gasaanlegte: Presiese regulering van proporsionele beheerkleppe en drukbeheerstelsels vir rou-oliepype.
Yster- en staalmetallurgiese aanlegte: Suurstoflanseposisiebeheer in hoogovens en omskakelaars, sowel as vloeistofvlakregulering in kontinue-gietmasjiene.
Groot chemiese aanlegte: Aandrywing van verskeie presisie prosesbeheerkleppe in ontplofbare omgewings.
Eienskappe
Hoëvlak analoog spanning- en stroomuitsette op een module:
Uitsetmodule het vier uitsette wat individueel vir spanning of stroom konfigureerbaar is
Verskaf unipolêre of bipolêre analoog spanninguitsette tot ±10 volt volle skaal
Verskaf 0 tot 22,5 milliamp stroomlusseine
Individuele gebruikerskalibrering op elke uitsetkanaal
Vinnige opdateringstempo
Geen springers of DIP-skerwe vir gebruikersomkonfigurasie nie
Gekalibreer by die fabriek met fabriekkalibrasiedata wat in nie-volatiele EEPROM-geheue gestoor is
Funksies
Die hoëvlak-analooguitvoersisteem vir die programmeerbare logikakontroleerder (PLC) aanvaar digitale data vanaf die CPU of ander kontroleerders wat toegang tot die PLC-agterpaneel het. Hierdie uitvoerdata word deur 'n digitale-na-analoog (D/A)-omsetversterker omgeskakel na analooguitvoere van maksimaal 10 volt volle skaal, of 0 tot 22,5 milliamp stroomlusseine. Die basiese omsetversterker het 'n resolusie van 16 bis (1 deel uit 65 536) met 14-bis monotonesie. Uitvoere is geïsoleer van die agterpaneel en beskerm teen oorvervoltingstoestande vir beide transiënte en stadige toestande. Analooguitvoere gebruik %AQ-verwysings in die PLC. 'n Massief van maksimaal 8K woorde van %AQ-geheue is beskikbaar in die PLC. Elke uitvoerkanaal gebruik een woord (16 bis) van %AQ-geheue.
Diagnose
Diagnostiese vermoëns vir die hoëvlak-analooguitvoermoduul sluit die volgende in:
LED's op modules vir aanduiding van stelselstatus
Monitorering van die gesondheid van die moduul
Opsporing van konfigurasiefoute
Oorverreikingsopsporing
Onderverreikingsopsporing
Opsporing van oop drade
VEE
V: Kom die IC697ALG320 met 'n waarborg?
A: Ja, die IC697ALG320 sluit 'n 1-jaar waarborg in.
V: Wat is die maksimum aantal analooguitvoerkanale wat 'n samestelling van IC697ALG320 kan bereik?
A: 'n Enkele rak van IC697ALG320 kan tot sewe (7) of 252 analooguitvoerkanale bereik.
V: Wat is die uitvoersignale van die IC697ALG320?
A: Die IC697ALG320 lewer 0–22,5 mA en ±10 VDC.
V: Wat is die uitvoermoduulresolusie van die IC697ALG320?
A: Die IC697ALG320 het ’n 16-bit resolusie.
V: Hoeveel uitvoerkanale het die IC697ALG320?
A: Die IC697ALG320 het vier (4) analoog-uitvoerkanale.
V: Watter seine word deur die IC697ALG320 ondersteun?
A: Die konfigureerbare seine van die IC697ALG320 is 0–20 mA / 4–20 mA stroomuitset en –10 VDC / +10 VDC spanninguitsetseine.
V: Wat is die omskakelingsresolusie van die IC697ALG320?
A: Die IC697ALG320 se omskakelingsresolusie is 16-bit met 14-bit monotoniciteit.
