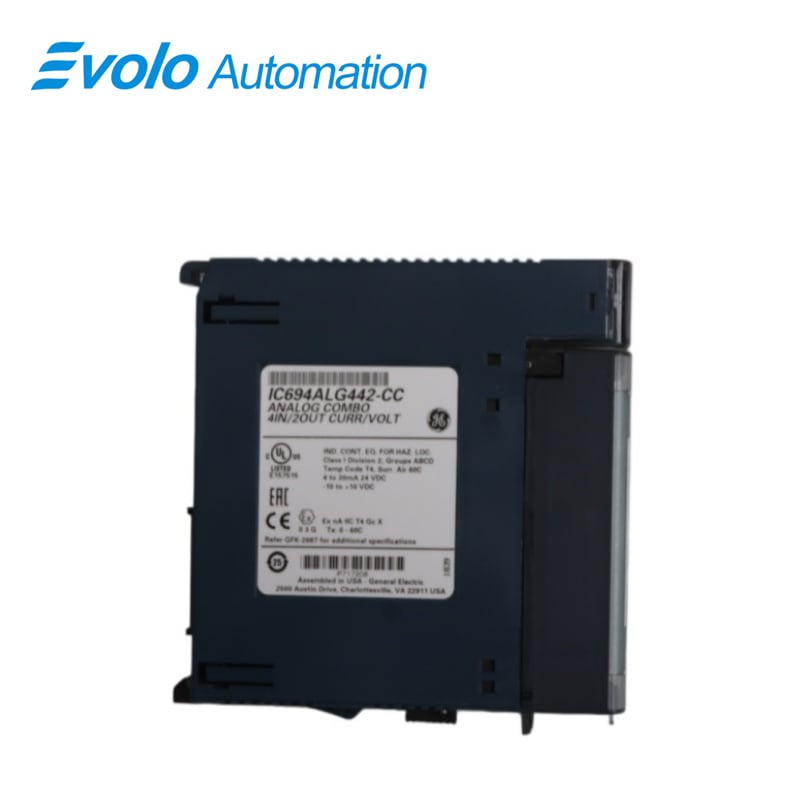

IC694ALG442 Analogong Modyul ng Input/Output ng Kasalukuyan/Voltahen, China IC694ALG442 Analogong Modyul ng Input/Output ng Kasalukuyan/Voltahen Mga Tagagawa, Mga Tagasuplay, Pabrika

Pangkalahatang Paglalarawan

Pinagmulan:	USA
Pangalan ng Brand:	Mga
Numero ng Modelo:	IC694ALG442
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Parameter	Halaga
Pangalan ng Modulo	IC694ALG442 Modyul ng Analog na Input/Output para sa Kasalukuyang Kuryente at Voltihe
Uri ng module	Analogong Modyul ng I/O (Kasalukuyan/Voltahen)
Kisame ng Panlabas na Voltihe ng Suplay	20–30 V DC (karaniwang 24 V)
Ratio ng Pag-reject ng Suplay ng Kuryente	Kasalukuyan: 5 μA/V karaniwan, 10 μA/V pinakamataas; Voltahen: 25 mV/V karaniwan, 50 mV/V pinakamataas
Voltage Ripple	10%
Konsumo ng Kuryente	95 mA mula sa panloob na +5 VDC; 150 mA mula sa panlabas na +24 VDC na suplay
Update rate	3 ms
Isolation	Field hanggang Backplane at Frame Ground: 250 V AC patuloy; 1500 V AC sa loob ng 1 minuto
Analog outputs	Dalawa, Single-Ended
Mga Saklaw ng Output na Kasalukuyan	0–20 mA; 4–20 mA
Kasalukuyang Resolusyon ng Output	0–20 mA: 0.6 μA; 4–20 mA: 0.5 μA
Kasalukuyang Kalidad ng Output	±0.1% ng Full Scale (FS) na karaniwan sa 25°C; ±0.25% ng FS na pinakamataas sa 25°C; ±0.5% ng FS na pinakamataas sa buong saklaw ng operasyon
Pinakamataas na Compliance Voltage	VUSER –3 V hanggang VUSER
Karga ng Gumagamit	USER = 20 V, maksimum na 1350 Ω sa VUSER = 30 V
Kapasitansya ng Karga sa Output	maksimum na 2000 pF
Induktansiya ng Karga sa Output	maksimum na 1 H
Mga Saklaw ng Voltage Output	-10 hanggang +10 V (bipolar); 0 hanggang +10 V (unipolar)
Resolusyon ng Voltage Output	-10 hanggang +10 V: 0.3125 mV; 0 hanggang +10 V: 0.3125 mV
Kalidad ng Voltage Output	±0.25% ng FS na karaniwan sa 25°C; ±0.5% ng FS na pinakamataas sa 25°C; ±1% ng FS na pinakamataas sa buong saklaw ng operasyon
Pagkarga sa Output ng Voltahen	5 mA (minimum na 2 kΩ)
Kapasitansya ng Pagkarga sa Output ng Voltahen	maximum na 1 μF
Analog inputs	Apat, differential
Mga Saklaw ng Input ng Kasalukuyan	0–20 mA; 4–20 mA; 4–20 mA na Pinabuti
Resolusyon ng Input ng Kasalukuyan	5 μA
Katiyakan ng Input ng Kasalukuyan	±0.25% ng Full Scale sa 25°C; ±0.5% ng Full Scale sa buong saklaw ng operasyon
Kasalukuyang Linearidad ng Input	<1 LSB
Kasalukuyang Karaniwang Mode ng Voltage ng Input	200 V DC max
Kasalukuyang Pagtanggi sa Karaniwang Mode ng Input	>70 dB sa DC; >70 dB sa 60 Hz
Kasalukuyang Pagtanggi sa Cross-Channel ng Input	>70 dB DC–1 kHz

Paglalarawan

Ang module ng Analog na Current/Voltage Input/Output, IC694ALG442, ay nagbibigay ng apat na differential input channels at dalawang single-ended output channels. Ang bawat channel ay maaaring i-configure gamit ang Machine Edition software para sa isa sa mga sumusunod na saklaw:

▪ 0 hanggang +10 volts (unipolar), default.

▪ -10 hanggang +10 volts (bipolar)

▪ 0 hanggang 20 mA

▪ 4 hanggang 20 mA

Maaari ring i-configure ang mga input channel para sa Enhanced mode na 4–20 mA. Maaaring i-install ang modyul na ito sa anumang I/O slot na may serial connector sa isang RX3i o Series 90-30 system.

Mga Aplikasyon

Mga planta ng tubig at wastewater treatment: Ginagamit para sa pagsubaybay ng presyon sa pump station, kontrol ng antas ng likido, at regulasyon ng daloy ng dosing pump.

Mga planta ng paggawa ng sasakyan (mga workshop sa pagpipinta/pang-powertrain): Ginagamit para sa kontrol ng temperatura ng oven na pang-pagpapaulan, regulasyon ng bilis ng frequency conversion ng conveyor belt, at pagkuha ng presyon ng hydraulic system.

Mga planta ng pharmaceutical at kemikal: Ginagamit para sa closed-loop na kontrol ng temperatura/presyon ng reactor, regulasyon ng ratio ng reaksyon na likido, at pagsubaybay ng differential pressure sa cleanroom.

Mga halaman sa pagproseso ng pagkain at inumin: Ginagamit para sa pagkontrol ng daloy sa mga linya ng pagpupuno, pagsubaybay sa temperatura ng autoclave, at pagtatakda ng bilis ng servo ng mga makina sa pagpapakete.

Mga halaman sa papel at pagpi-print: Ginagamit para sa mga sistema ng pagkontrol ng tensyon, pagsubaybay sa konsentrasyon ng pulp, at pagsinkronisa ng bilis ng mga roller sa pagpapatuyo.

Maliit at katamtamang laki na mga termal na planta ng kuryente at mga planta ng pag-sunog ng basura: Ginagamit para sa awtomatikong pagkontrol ng mga pandagdag na sistema ng paggamot ng tubig, mga estasyon ng lubrication, at mga bentilador sa paglamig.

Mga katangian

Ang mga output ay maaaring i-configure upang manatili sa huling estado o i-reset sa mababang dulo ng kanilang saklaw kung ang suplay ng kuryente ng sistema ay biglang nawala. Ang mga output ay maaari rin i-configure upang gumana sa 'ramp mode' batay sa utos mula sa application program. Sa 'ramp mode', ang output channel ay unti-unting lumilipat papunta sa bagong halaga sa loob ng isang tiyak na panahon, imbes na agad na kumuha ng bagong halaga. Maaaring itakda ang mga limitasyon para sa mataas at mababang alarm para sa lahat ng input channel, at maaaring i-ulat sa CPU ang 'open-wire fault' (sa mga mode ng current output) para sa bawat output channel. Ang mga module ng IC694ALG442 sa RX3i racks ay sumusuporta sa mga upgrade ng firmware sa field.

Instalasyon

Ang sumusunod na impormasyon ay para sa mga produkto na may marka ng UL para sa mga Panganib na Area o marka ng ATEX para sa mga pampalubog na atmospera:

1 ANG KAGAMITAN NA MAY LABELED NA TUMUTUKOY SA CLASS I, GROUPS A, B, C & D, DIV. 2 NA MGA PANGHIGA NG PELIGROSO AY ANGKOP PARA GAMITIN SA CLASS I, DIVISION 2, GROUPS A, B, C, D O SA MGA LUGAR NA HINDI PELIGROSO LAMANG

2 BABALA – PELIGRO NG PAGPAPASABOG – ANG PAGPAPALIT NG MGA KOMPONENTE AY MAARING MAKASAMA SA KATANGIAN NITO PARA SA CLASS I, DIVISION 2;

3 BABALA – PELIGRO NG PAGPAPASABOG – KAPAG NASA MGA PELIGROSO NG LUGAR, PATAYIN MUNA ANG KURYENTE BAGO PALITAN O IKONEKTA ANG MGA MODULE;

4 BABALA – PELIGRO NG PAGPAPASABOG – HUWAG KONEKTININ O IDEKONEKTA ANG KAGAMITAN MALIBAN KUNG PATAY NA ANG KURYENTE O KUNG SIGURADO NA ANG LUGAR AY HINDI PELIGROSO.

Madalas Itanong

T: May warranty ba ang IC694ALG442?
A: Oo, ang IC694ALG442 ay kasama ang warranty na may 1-taong saklaw. Maaari mong i-upgrade ito sa 3-taong warranty sa checkout para sa mas malaking proteksyon.

T: Ano ang resolution ng input at output ng IC694ALG442?
A: Ang resolusyon ng input at output ng IC694ALG442 ay 12-bit na may rate ng pag-update ng channel na 2 ms.

Q: Sinusuportahan ba ng IC694ALG442 ang lumang serye ng PLC na 90-30?
A: Oo. Maaaring gamitin ang IC694ALG442 bilang isang remote I/O module ng isang PLC na Series 90-30.

Q: Ilan ang mga slot na kinukuha ng IC694ALG442?
A: Ang IC694ALG442 ay kumu-kupa ng isang slot lamang sa backplane.
