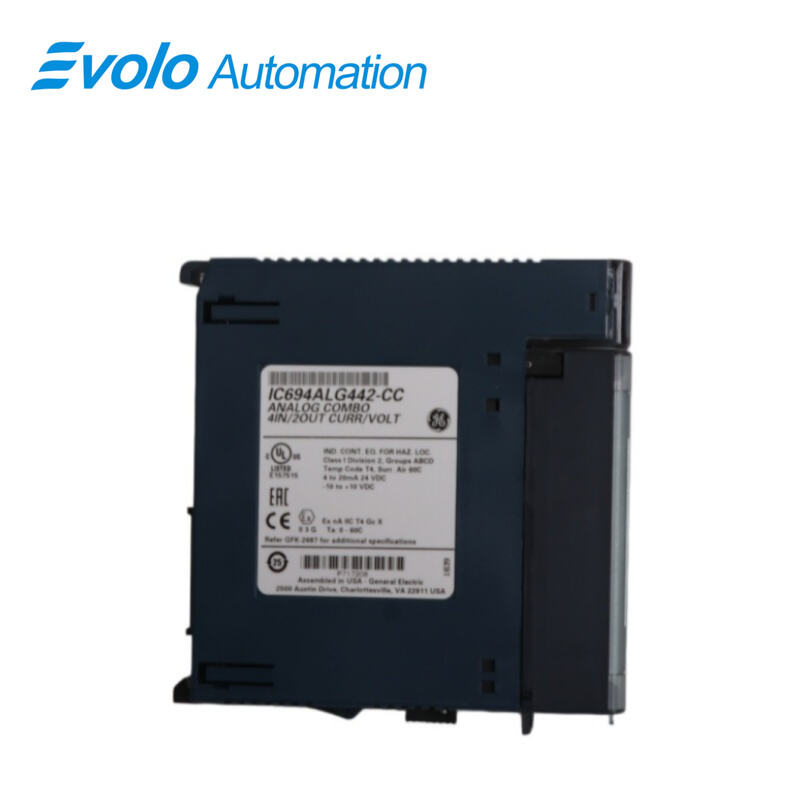

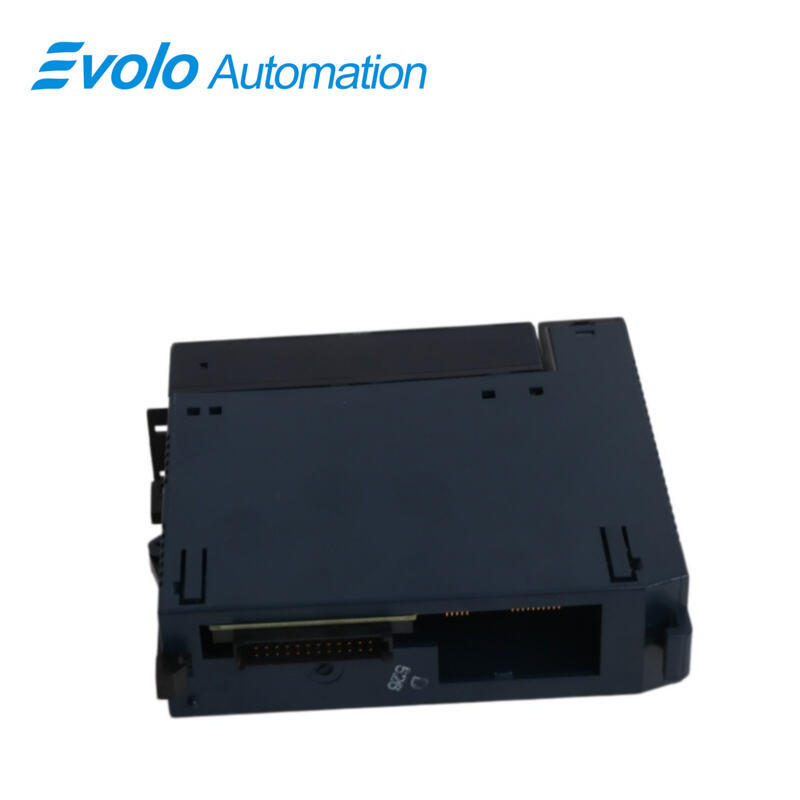

Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Ge |
Modelnommer: |
IC694ALG442 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Module Naam |
IC694ALG442 Analoge stroom/spaanning-invoer/uitvoer-module |
|
Modultipe |
Analoge Invoer/Uitvoer-module (Stroom/Spaanning) |
|
Eksterne Voedingsspanningsreeks |
20–30 V Gelykstroom (24 V tipies) |
|
Voedingstoringverdringingverhouding |
Stroom: 5 μA/V tipies, 10 μA/V maksimum; Spaanning: 25 mV/V tipies, 50 mV/V maksimum |
|
Spaanwisseling |
10% |
|
Energieverbruik |
95 mA vanaf interne +5 V Gelykstroom; 150 mA vanaf eksterne +24 V Gelykstroom-voorsiening |
|
Opdateringskoers |
3 ms |
|
Isolasie |
Veld na agterplaat en raamgrond: 250 V Wisselstroom aanhoudend; 1500 V Wisselstroom vir 1 minuut |
|
Analoge uitsette |
Twee, enkelgeëindigde |
|
Stroom-uitvoerbereik |
0–20 mA; 4–20 mA |
|
Huidige Uitvoerresolusie |
0–20 mA: 0,6 μA; 4–20 mA: 0,5 μA |
|
Huidige Uitvoernoukeurigheid |
±0,1% FS tipies by 25 °C; ±0,25% FS maksimum by 25 °C; ±0,5% FS maksimum oor die bedryfsbereik |
|
Maksimum Nalewingspanning |
VUSER –3 V tot VUSER |
|
Gebruikerslas |
USER = 20 V, maksimum 1350 Ω by VUSER = 30 V |
|
Uitsetlas-kapasitansie |
2000 pF maksimum |
|
Uitsetlas-induktansie |
1 H maksimum |
|
Spanningsuitvoerbereik |
-10 tot +10 V (bipolêr); 0 tot +10 V (unipolêr) |
|
Spanningsuitvoerresolusie |
-10 tot +10 V: 0,3125 mV; 0 tot +10 V: 0,3125 mV |
|
Spanningsuitvoernoukeurigheid |
±0,25% FS tipies by 25 °C; ±0,5% FS maksimum by 25 °C; ±1% FS maksimum oor die bedryfsbereik |
|
Spanningsuitsetbelasting |
5 mA (minimum 2 kΩ) |
|
Spanningsuitsetbelastingskapasitansie |
maksimum 1 μF |
|
ANALOOG INGANGE |
Vier, differensieel |
|
Stroominvoerbereik |
0–20 mA; 4–20 mA; 4–20 mA Verbeterd |
|
Stroominvoerresolusie |
5 μA |
|
Stroominvoernoukeurigheid |
±0,25% volle skaal by 25 °C; ±0,5% volle skaal oor die bedryfsbereik |
|
Huidige Ingangsliniêriteit |
<1 LSB |
|
Gemeenskaplike Modus-Ingangspanning vir Stroom |
200 V DC maks. |
|
Gemeenskaplike Modus-verwerping vir Stroomingang |
>70 dB by Gelykstroom; >70 dB by 60 Hz |
|
Kruiskanaal-verwerping vir Stroomingang |
>70 dB DC–1 kHz |
Beskrywing
Analoge stroom/spanningsingang-/uitgangmodule, IC694ALG442, verskaf vier differensiële ingangskanale en twee enkelgeëindigde uitgangskanale. Elke kanaal kan met die Machine Edition-software vir een van die volgende bereik ingestel word:
▪ 0 tot +10 volt (unipolêr), verstek.
▪ -10 tot +10 volt (bipolêr)
▪ 0 tot 20 mA
▪ 4 tot 20 mA
Invoerkanale kan ook vir 4–20 mA-versterkte modus gekonfigureer word. Hierdie moduul mag in enige I/O-slot geïnstalleer word wat 'n reeksverbinding het in 'n RX3i- of Series 90-30-stelsel.
Toepassings
Waterwerke en afvalwaterbehandelingsaanlegte: Gebruik vir drukmonitoring by pompstasies, vloeistofvlakbeheer en vloeiwegregstelling van doseerpompe.
Motorvervaardigingsaanlegte (verf/aandrywingseenheid-werkswinkels): Gebruik vir beheer van droogoventemperatuur, frekwensie-omskakeling van bandkonveierspoed en drukopname van hidrouliese sisteme.
Farmaseutiese en chemiese aanlegte: Gebruik vir geslote-lusbeheer van reaktortemperatuur/-druk, regulering van reaksievloeistofverhoudings en monitorering van drukverskille in skoonkamers.
Voedsel- en drankverwerkingsaanlêes: Gebruik vir vloei-beheer in vullyne, outoklaaf-temperatuurmonitering en servo-spoedinstelling van verpakmasjiene.
Papier- en drukaanlêes: Gebruik vir spanningbeheerstelsels, pulp-konsentrasie-monitering en droogrolspoed-sinkronisasie.
Klein en mediumgrootte termiese kragaanlêes en afvalverbrandingsaanlêes: Gebruik vir outomatiese beheer van bykomende waterbehandelingstelsels, smeermiddelstasies en koelventilators.
Eienskappe
Uitvoere kan gekonfigureer word om óf die laaste status te behou óf terug te keer na die lae ent van hul reeks as die stelselkrag onderbreek word. Uitvoere kan ook gekonfigureer word om in skuifmodus te werk op bevel van die toepassingsprogram. In skuifmodus gaan die uitvoerkanaal oor na 'n nuwe waarde oor 'n tydperk, eerder as om die nuwe waarde onmiddellik aan te neem. Hoë- en lae-waarskuwingsgrense kan vir alle insetkanale gestel word, en 'n oop-draadfout (stroomuitvoermodusse) kan aan die CPU gerapporteer word vir elke uitvoerkanaal. IC694ALG442-module in RX3i-rakke ondersteun firmware-opgraderings ter plase.
Installasie
Die volgende inligting is vir produkte met die UL-merk vir gevaarlike areas of die ATEX-merk vir ontvlambare atmosferes:
1 UITRUSSELING GEMERK MET VERWYSING NA KLAS I, GROEPE A, B, C & D, AFDELING 2 GEVAARLIKE GEBIEDS IS GESKIK VIR GEBRUIK IN KLAS I, AFDELING 2, GROEPE A, B, C, D OF NET NIE-GEVAARLIKE LOKASIES
2 WAARSkuWING – ONTPLOFINGSGEVAAR – VERVANGING VAN KOMPONENTE KAN DIE GESKIKTHEID VIR KLAS I, AFDELING 2, BELEMMEER;
3 WAARSkuWING – ONTPLOFINGSGEVAAR – SKAKEL DIE STROOM AF VOORDIEN MODULES VERRUIM OF BEDRAAD WORD WANNIEER U IN GEVAARLIKE GEBIEDS IS; EN
4 WAARSkuWING – ONTPLOFINGSGEVAAR – MOET NIE UITRUSSELING AANSKAKEL OF ONTKOPPEL NIE TENSY DIE STROOM AFGESKAKEL IS OF DIE GEBIED BEKEN IS AS NIE-GEVAARLIK NIE.
VEE
V: Kom die IC694ALG442 met 'n waarborg?
A: Ja, die IC694ALG442 sluit 'n 1-jaar waarborg in. U kan by die kassasys teen 'n vergoeding oorgradeer na 'n 3-jaar waarborg vir nog meer beskerming.
V: Wat is die inset- en uitvoerresolusie van die IC694ALG442?
A: Die inset- en uitsetresolusie van die IC694ALG442 is 12 bit met 'n kanaalopdateringstempo van 2 ms.
V: Ondersteun die IC694ALG442 die oud-90-30 PLC-reeks?
A: Ja. Die IC694ALG442 kan as 'n afgeleë I/O-module vir 'n Series 90-30 PLC dien.
V: Hoeveel plekke beset die IC694ALG442?
A: Die IC694ALG442 beset een plek op die agterpaneel.
