Pangkalahatang Paglalarawan
Pinagmulan: |
USA |
Pangalan ng Brand: |
Mga |
Numero ng Modelo: |
IC693MDL330 |
Mga Detalye ng Pakete: |
Orihinal na bagong nakaselyad sa pabrika |
Oras ng Pagpapadala: |
5-7 araw |
Mga Tuntunin sa Pagbabayad: |
T/T |
Kakayahang Mag-supply: |
Nasa imbentaryo |
Mga teknikal na tukoy
|
Parameter |
Halaga |
|
Pangalan ng Modulo |
Modyul ng Output na IC693MDL330 |
|
Uri ng module |
Output module |
|
Tayahering Kuryente |
120/240 V AC |
|
Output voltage range |
85–264 V AC, 50/60 Hz |
|
Mga Output kada Modyul |
8 (dalawang grupo, bawat isa ay may apat na output) |
|
Isolation |
Mula sa field hanggang sa logic side: 1500 V; Sa pagitan ng mga grupo: 500 V |
|
Output kasalukuyang |
2 A maksimum bawat point; 4 A maksimum bawat grupo sa 40°C (104°F) |
|
Inrush Current |
20 A maksimum para sa isang cycle |
|
Minimum na Kasalukuyang Naglo-load |
100 mA |
|
Baba ng Output Voltage |
1.5 V maksimum |
|
Kasalukuyang Leakage ng Output |
3 mA max sa 120 V AC; 6 mA max sa 240 V AC |
|
ON Response Time |
1 ms nang maximum |
|
OFF Response Time |
1/2 cycle max |
|
Konsumo ng Kuryente |
160 mA (lahat ng output ay naka-on) mula sa 5 V bus sa likod na papano |
Paglalarawan

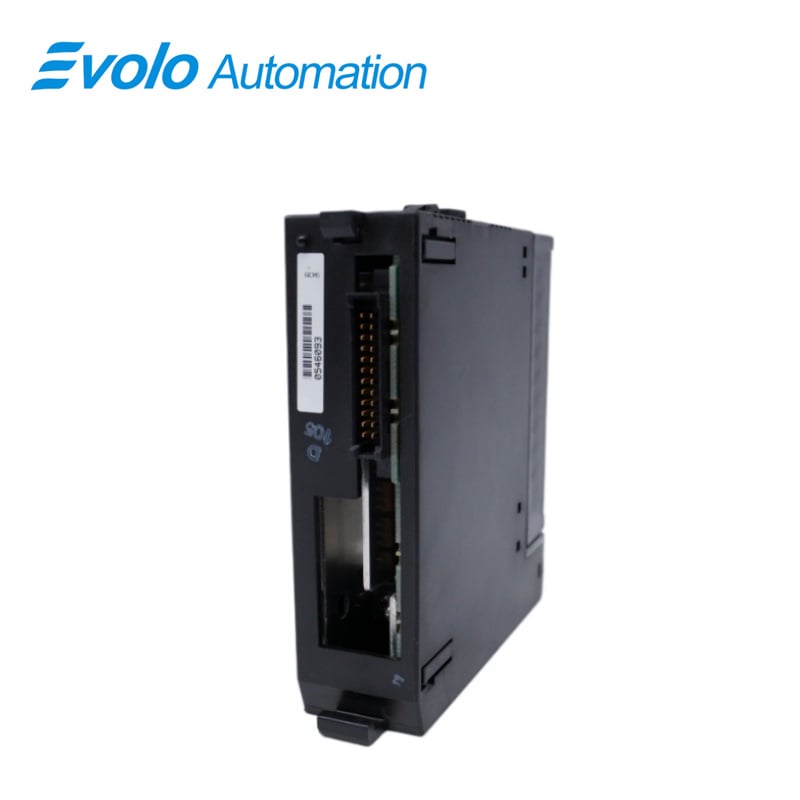

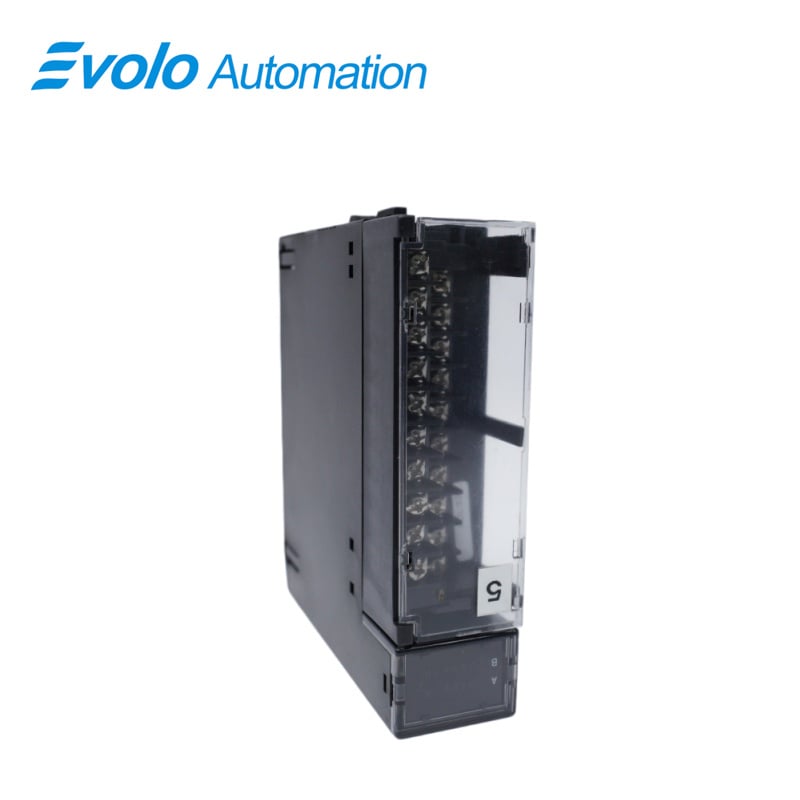

Ang IC693MDL330 ay isang 120/240 volt, 2-Amp AC Output Module para sa GE Fanuc Series 90-30. Ang module ay nagbibigay ng apat na output point sa bawat isa sa dalawang hiwalay na grupo nito para sa kabuuang walo. Ang dalawang common ay hindi compound para sa module na ito. Ito ay nagpapahintulot sa bawat grupo na gumana nang ganap na hiwalay sa iba’t ibang AC-supplied phase. Bilang alternatibo, maaari rin silang lahat gumana gamit ang parehong power supply. Bawat grupo ay may proteksyon din ng 5-ampere na fuse para sa bawat common. Mayroon ding RC snubber sa bawat output upang maprotektahan laban sa transient electrical noise sa power line.
Ang saklaw ng output voltage para sa modyul na ito ay 85 hanggang 264 volts AC, 50/60 Hz. Ang output current ay 2 amperes ang maximum bawat punto. Bawat grupo, ang maximum ay 4 amperes sa 40 °C (104 °F). Ang IC693MDL330 ay nagbibigay ng mataas na antas ng inrush current (10x ang rated current/ maximum na 20 amperes para sa isang cycle), kaya ang mga output nito ay angkop para sa pagkontrol ng malawak na hanay ng inductive at incandescent na beban. Ang minimum na load current ay 100 mA.
Mga Aplikasyon
Mga halaman ng pagmamanufaktura: Mga pneumatic distributor na nagpapatakbo ng solenoid valve ng katamtamang laki, mga valve ng control ng cylinder, at mga robotic arm.
Industriya ng pagkain at packaging: Mga coil ng AC contactor na nagkokontrol ng mga drive ng conveyor belt at mga relay ng heating para sa mga sealing machine.
Pangangasiwa ng tubig at mga pumping station: Pagkontrol sa pagbukas at pagsara ng mga maliit na auxiliary pump at electric ball valve.
HVAC: Mga solenoid switch na nagpapatakbo ng mga actuator ng fan damper at cooling tower.
Komersyal na iluminasyon at building automation: Mga contactor na nagkokontrol ng mga high-power lighting circuit.
Madalas Itanong
Tanong: Ano ang rated voltage ng IC693MDL330?
Sagot: 120/240 volts AC
Tanong: Ano ang saklaw ng output voltage ng IC693MDL330?
Sagot: 85 hanggang 264 volts AC, 50/60 Hz
Tanong: Anong uri ng power source ang kailangan ng module na ito?
Sagot: Ang IC693MDL330 ay nangangailangan ng AC power source. Hindi maaaring gamitin ang DC power source kasama ang module na ito.
Tanong: Sa anong proteksyon bawat grupo?
Sagot: Bawat grupo ay protektado ng 5-ampere na fuse, at isang RC snubber ang kasama sa bawat output upang maprotektahan laban sa transient electrical noise sa power line.
Tanong: Saan maaaring i-install ang IC693MDL330?
Sagot: Ang IC693MDL330 ay maaaring i-install sa anumang I/O slot ng 5- o 10-slot baseplate sa isang Series 90-30 PLC system.
Tanong: Ano ang ibig sabihin ng pula na LED (na may label na F) kung ito ay naka-on?
Sagot: Ibig sabihin nito ay naburnout ang isa sa mga fuse.
Tanong: Ano ang IC693MDL330?
Sagot: Ang IC693MDL330 ay isang 120/240 volt, 2 Amp AC Output module para sa GE Fanuc Series 90-30. Nagbibigay ito ng 8 output points sa loob ng 2 hiwalay na grupo, na may 4 points sa bawat grupo. Ang 2 commons ay hindi konektado sa loob ng module, na nagpapahintulot sa bawat grupo na gamitin sa magkaibang phase ng AC supply o magsilbi mula sa iisang supply.
