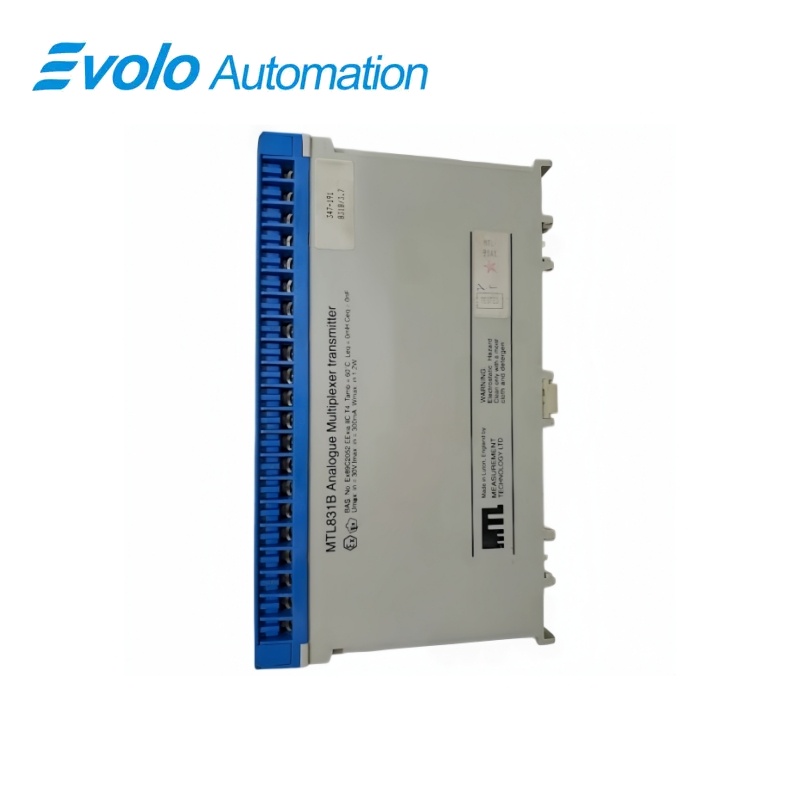

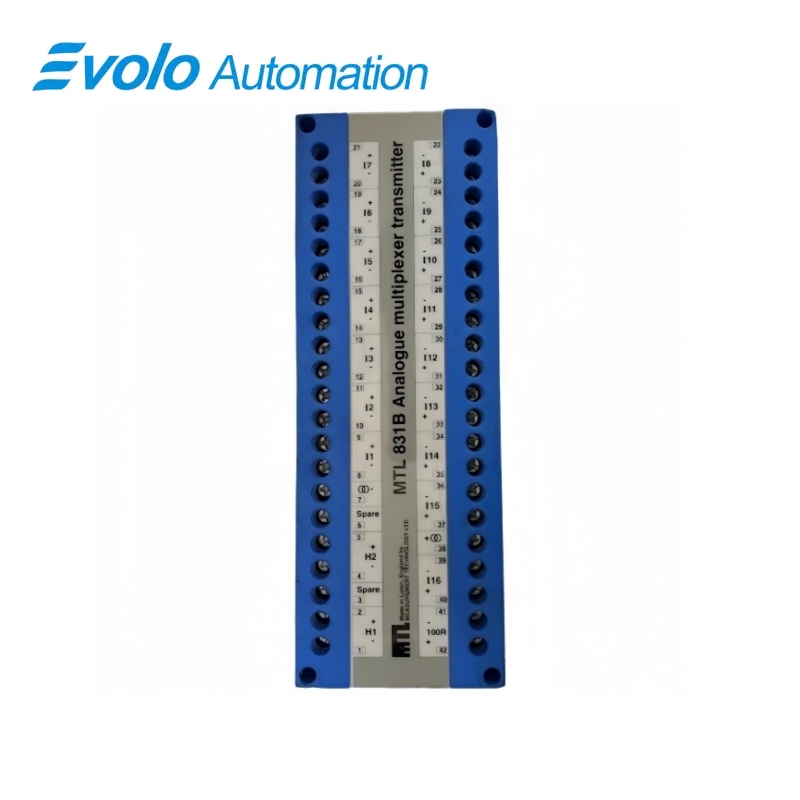

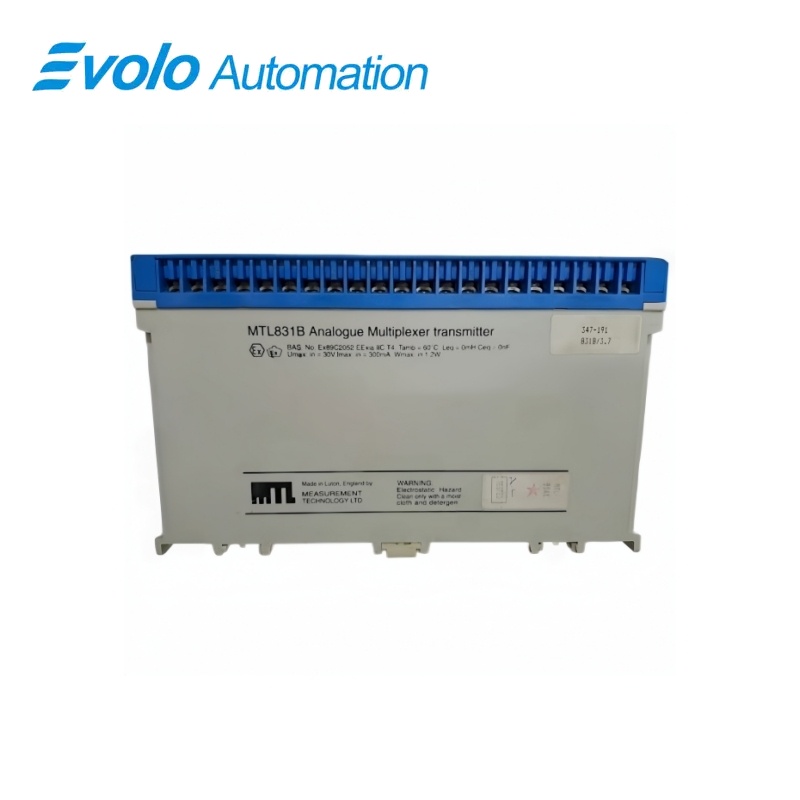

Eaton MTL831B Animampu-kanal na Analog na Transmitter MTL831B
Tagagawa: Eaton
Kondisyon: Brand New
Lead Time: Nasa Stock
Pinagmulan: United Kingdom
Garantiya: 12 Buwan
I-email: [email protected]
whatsapp: +86-18150117685
- Pangkalahatang-ideya
- Buod ng Produkto
- Mga Pangunahing Function
- Opisyal na Mga Tukoy
- Mga Madalas Itanong
- Kakatayan at Mga Paalala sa Pag-order
- Mga Best-Selling na Modelo
- Mga Inirerekomendang Produkto
Pangkalahatang-ideya
Eaton • MTL830B na Temperature Multiplexer
MTL831B MTL831B na Animnapu’t Isang Channel na Analog na Transmitter
Ang MTL831B ay isang animnapu’t isang channel na field transmitter para sa thermocouple, RTD, at millivolt na signal sa loob ng sistema ng MTL830B na temperature multiplexer, na may dalawang mapipili na address at dalawang data highway.
Sa Isang Sulyap
| Tatak | MTL |
|---|---|
| Modelo | MTL831B |
| Uri ng Produkto | Analog na multiplexer transmitter para sa mga panganib na lugar |
| Koreng paggawa | Kumukuha ng nakadistribusyon na temperature at millivolt na pagsukat para sa multiplexed na transmisyon |
| Aplikasyon o Compatible na Seri | Pantay na pagmomonitor ng temperatura sa mga panganib na lugar sa loob ng mga sistema ng MTL830B |
Tumpak na Pagkakakilanlan
I-match ang MTL831B na karakter-karakter at ikumpirma ang kumpletong pagtukoy sa MTL831B na Animnapu’t Anim na Channel na Analog na Transmitter.
Pagsasaayos ng Interface
I-verify ang nakainstalang power supply, mga port, field connections, at kinakailangang accessories bago ikonekta ang kapalit.
Pagsusuri ng Konpigurasyon
Panatilihin ang naaprubahang engineering project, network parameters, at application data na ginagamit ng nakainstalang sistema.
Buod ng Produkto
Ang MTL831B ay isang animnapu’t isang channel na field transmitter para sa thermocouple, RTD, at millivolt na signal sa loob ng sistema ng MTL830B na temperature multiplexer, na may dalawang mapipili na address at dalawang data highway.
Ang isang transmitter ay tumatanggap ng halo ng suportadong thermocouple, RTD, at millivolt na input batay sa kanyang konpigurasyon. Ang dalawang highway ang nagbibigay ng dokumentadong landas ng transmisyon mula sa field hanggang sa receiver at ng pag-aayos para sa pagsubaybay sa katayuan. Para sa mga aplikasyon sa panganib na lugar, ginagamit ang isang MTL3052 isolating interface sa bawat data highway.
Mga Pangunahing Function
Animnapu’t Anim na Channel ng Sensor
Ang isang transmitter ay tumatanggap ng halo ng suportadong thermocouple, RTD, at millivolt na input batay sa kanyang konpigurasyon.
Dalawang Data Highway
Ang dalawang highway ang nagbibigay ng dokumentadong landas ng transmisyon mula sa field hanggang sa receiver at ng pag-aayos para sa pagsubaybay sa katayuan.
Arkitektura ng Intrinsically Safe na Sistema
Para sa mga aplikasyon sa panganib na lugar, ginagamit ang isang MTL3052 isolating interface sa bawat data highway.
Opisyal na Mga Tukoy
| Mga Input ng Sensor | 16 |
|---|---|
| Mga suportadong uri ng input | Termokupl, milivolt at RTD |
| Maaaring Piliin ang mga Address | 1 o 2 gamit ang mga SW100 na switch |
| Data Highway | 2 |
| Pinakamataas na Impedance ng Highway kasama ang MTL3052 na Terminal 7 at 8 | 50 Ω |
| Pinakamataas na Impedance ng Highway kasama ang MTL3052 na Terminal 5 at 6 | 130 Ω |
| Pinakamataas na Impedance ng Highway para sa Di-ISA Gamit | 300 Ω |
| Kadalasang Distansya ng IS na Pagpapadala | 0.5 km |
| Karakteristikong Distansya ng Pagpapadala na Hindi IS | 1.5 km |
| Kinakailangan ng Interface ng IS | Isa ring isolator na MTL3052 bawat data highway |
| Saklaw ng kahalumigmigan | 5 hanggang 95 % RH, hindi nagkakondensar |
| Kapasidad ng Terminal | Dalawang conductor na may sukat na 2.5 mm² bawat detachable terminal |
| Materyal ng Casing | Hugis na polycarbonate |
| Klase ng Temperatura para sa Mapanganib na Lugar | T4 |
Mga Madalas Itanong
Anong mga sensor ang maaaring ikonekta sa MTL831B?
I-configure ang labing-anim na channel para sa suportadong thermocouple, millivolt, o RTD input types.
Paano ko itatakda ang field address sa MTL831B?
Itakda ang mga SW100 na switch 1 at 2 para sa address 1 o 2 ayon sa kailangan ng umiiral na sistema.
Kailangan ba ng MTL831B ng isang o dalawang data highways?
Ang transmitter ay nagbibigay ng dalawang highways, at parehong dapat ikonekta at suriin ayon sa nakainstalang arkitektura.
Aling isolator ang ginagamit kasama ang MTL831B sa isang intrinsically safe loop?
Gamitin ang isang MTL3052 isolating interface para sa bawat data highway sa dokumentadong sistema.
Gaano kalayo ang karaniwang maaaring makipagkomunikasyon ang MTL831B sa isang hazardous-area installation?
Ang karaniwang intrinsically safe na distansya ng transmisyon ay 0.5 km sa loob ng mga tiyak na kondisyon ng highway.
Maaari ba akong palitan lamang ang MTL831B ng mas bagong MTL831C?
Hindi; ang migration ay nangangailangan ng pagbabago sa transmitter, isolator, receiver, at configuration software bilang isang buong sistema.
Ano ang dapat kong i-record bago alisin ang MTL831B?
I-record ang bawat uri ng channel at wiring, parehong highway connections, ang address ng SW100, at ang configuration ng receiver.
Kakatayan at Mga Paalala sa Pag-order
Compatibility Checklist
- Panatilihin ang transmitter na nakapares sa MTL3052 at MTL838B generation.
- Huwag i-mix ang physical-layer components ng MTL830B at MTL830C.
- Suriin ang mga entity parameters at installation certificates para sa mga hazardous-area circuits.
