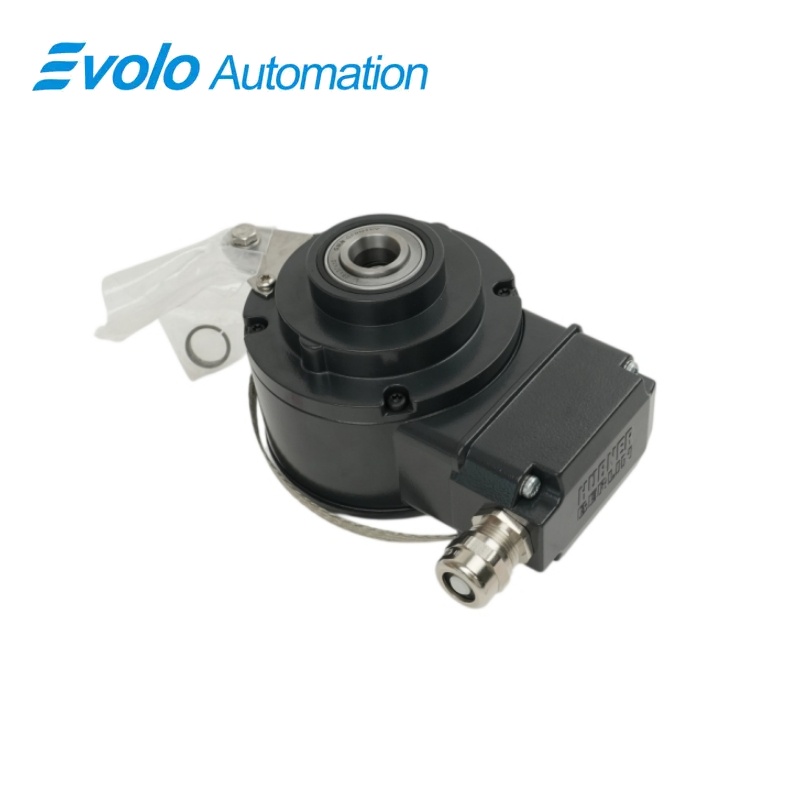

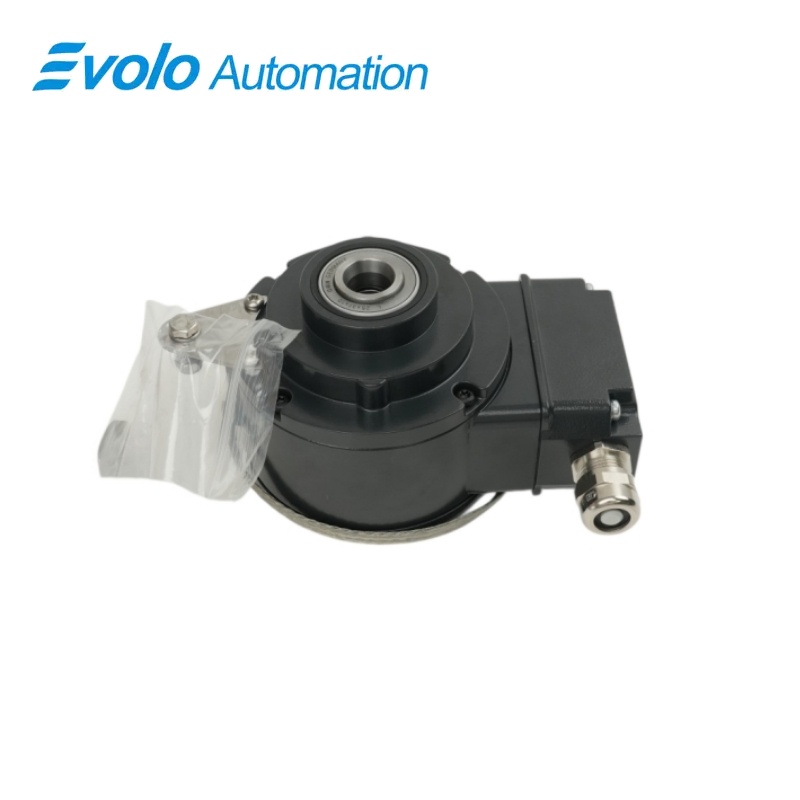

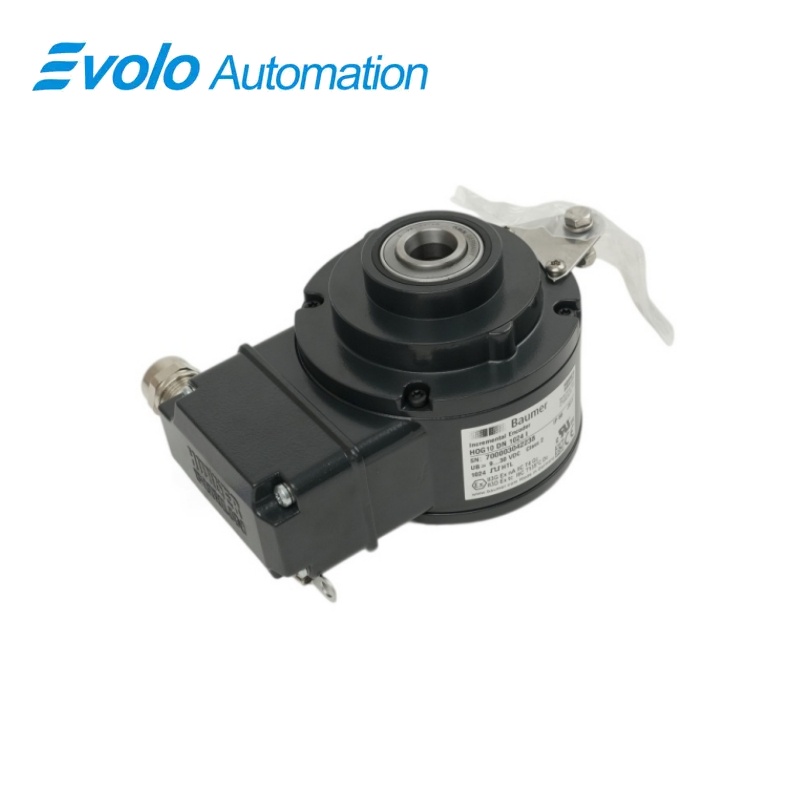

Baumer HOG 10 Incremental Encoder na may FSL 1050 rpm Centrifugal Switch HOG10 DN 1024 I,FSL 1050
Tagagawa: Baumer
Kondisyon: Brand New
Lead Time: Nasa Stock
Pinagmulan: Alemanya
Garantiya: 12 Buwan
Email: [email protected]
whatsApp: +86-18150117685
- Buod
- Buod ng Produkto
- Mga Pangunahing Function
- Opisyal na Mga Tukoy
- Kadalasang Itinatanong na mga Katanungan
- Kakatayan at Mga Paalala sa Pag-order
- Mga Best-Selling na Modelo
- Mga Iminumungkahing Produkto
Buod
SIEMENS · HOG 10 + FSL
HOG10 DN 1024 I,FSL 1050 HOG 10 Incremental Encoder na may FSL 1050 rpm Centrifugal Switch
Ang kombinasyong ito ng HOG 10 ay nagbibigay ng incremental feedback na may 1024 pulses kasama ang integrated na FSL centrifugal switch na pre-set sa pabrika para sa 1050 rpm.
Sa Isang Sulyap
| Brand | Baumer |
|---|---|
| Modelo | HOG10 DN 1024 I,FSL 1050 |
| Uri ng Produkto | heavy-duty incremental encoder na may centrifugal speed switch |
| Koreng paggawa | Nagbibigay ng incremental shaft feedback at mechanical overspeed switching sa isang assembly |
| Aplikasyon o Compatible na Seri | Heavy-duty motor at generator feedback systems gamit ang HOG 10 + FSL platform |
Tumpak na Pagkakakilanlan
I-match ang HOG10 DN 1024 I,FSL 1050 letra por letra at i-verify ang kumpletong pagtukoy ng HOG 10 Incremental Encoder na may FSL 1050 rpm Centrifugal Switch.
Pagsasaayos ng Interface
I-verify ang nakainstalang power supply, mga port, field connections, at kinakailangang accessories bago ikonekta ang kapalit.
Pagsusuri ng Konpigurasyon
Panatilihin ang naaprubahang engineering project, network parameters, at application data na ginagamit ng nakainstalang sistema.
Buod ng Produkto
Ang kombinasyong ito ng HOG 10 ay nagbibigay ng incremental feedback na may 1024 pulses kasama ang integrated na FSL centrifugal switch na pre-set sa pabrika para sa 1050 rpm.
Ang pagkakabukod ay nagpapagsama ng optical incremental sensing at isang hiwalay na mekanikal na centrifugal switching function. Ang bersyon ng I output ay gumagamit ng HTL power line driver na may inverted signals at sumusuporta sa mahahabang industrial cable runs.
Mga Pangunahing Function
Kombinasyon ng Encoder at Speed Switch
Ang pagkakabukod ay nagpapagsama ng optical incremental sensing at isang hiwalay na mekanikal na centrifugal switching function.
HTL Signaling sa Malawak na Distansya
Ang bersyon ng I output ay gumagamit ng HTL power line driver na may inverted signals at sumusuporta sa mahahabang industrial cable runs.
Mekanikal na Disenyo para sa Matinding Paggamit
Ang hybrid bearings, IP66 protection, at mataas na resistance sa shock at vibration ay sumusuporta sa mga demanding na rotating-machine installations.
Opisyal na Mga Tukoy
| Pulse Resolution | 1024 na pulso bawat pag-ikot |
|---|---|
| Supply ng Voltage at Output Stage | 9 hanggang 30 V DC na may HTL output at inverted signals |
| Bilis ng Paggawa ng FSL | 1050 rpm |
| Saklaw ng Speed-Code ng FSL | 950 hanggang 1099 rpm sa bilis na ramp na 2 rpm/s |
| Kasalukuyang Konsumo nang Walang Kargahan | maximum na 100 mA |
| Pag-shift ng Phase | 90° ±20° |
| Duty cycle | 40% hanggang 60% |
| Reference signal | Zero pulse na may lapad na 90° |
| Pinakamataas na Pamantayang Dalas ng Output | 120 kHz |
| Mga Signal ng Output ng Encoder | K1, K2, at K0 kasama ang mga inbertidong signal |
| Katiyakan ng Sentripugal na Switch | ±4% sa 2 rpm/s; 20% sa 1500 rpm/s |
| Pagkakaiba sa Direksyon ng Pagpapalit | 3% na pinakamataas sa pagitan ng pabilog na kaliwa at pabilog na kanan |
| Switching Hysteresis | 40% ng bilis ng pagpapalit |
| Mga Output ng Bilis-Pagpapalit | 1 na output na may kontroladong bilis |
| Kapasidad ng Pagpapalit ng Output | 6 A sa maximum na 230 V AC o 1 A sa maximum na 125 V DC |
| Pinakamababang Kasalukuyang Pagpapalit | 50 mA |
| Antas ng proteksyon | IP66 |
| Kadalasang Torque sa Paggana | 6 Ncm |
| Resistensya sa Pagkabit at Pag-uugat | 5 g mula sa 10 hanggang 2000 Hz; 50 g sa loob ng 11 ms |
| Mga Koneksyon ng Encoder at Switch | 2 na terminal box; 3 kung may opsyon na redundant-sensing |
Kadalasang Itinatanong na mga Katanungan
Nakatakda ba ang FSL switch sa HOG10 DN 1024 I,FSL 1050 sa pabrika sa 1050 rpm?
Oo, ang bilis ng pag-switchover na iyon ay kailangang tukuyin bilang pabrikang setting para sa angkop na saklaw ng FSL code mula 950 hanggang 1099 rpm.
Aling input ng suplay at tagatanggap ang angkop para sa HOG10 DN 1024 I,FSL 1050?
Gamitin ang suplay na 9 hanggang 30 V DC at isang input na compatible sa mga signal na HTL at sa kanilang mga inbertidong channel.
Gaano kalayo ang maaaring ipadala ang signal ng encoder mula sa HOG10 DN 1024 I,FSL 1050?
Ang bersyon na HTL-P ay sumusuporta hanggang 350 m sa 100 kHz kapag ginamit ang tinukoy na kable at mga pamamaraan sa pagkakabit.
Anong karga ang kayang kontrolin ng contact ng speed-switch ng HOG10 DN 1024 I,FSL 1050?
Ang contact ay may rating na hanggang 6 A sa 230 V AC o 1 A sa 125 V DC sa loob ng mga nakasaad na pangrehiyong restriksyon.
Maaari bang gamitin ang HOG10 DN 1024 I,FSL 1050 bilang isang switch na nag-iikot nang patuloy?
Hindi, ang mekanismong centrifugal na positive-break ay hindi idinisenyo para sa higit sa 500 beses na pagpapalit sa buong buhay ng serbisyo nito.
Aling anyo ng shaft ang dapat tugma para sa HOG10 DN 1024 I,FSL 1050?
Gamitin ang naka-install na blind-hollow o cone-shaft geometry kasama ang kaukulang torque arm at mounting hardware.
Ano ang dapat suriin bago palitan ang HOG10 DN 1024 I,FSL 1050?
Kumpirmahin ang bilang ng pulse, HTL interface, hugis ng shaft, sistema ng pag-seal, direksyon ng pag-ikot, koneksyon ng terminal, at setting ng switch para sa 1050 rpm.
Kakatayan at Mga Paalala sa Pag-order
Compatibility Checklist
- Siguraduhing tugma ang diameter ng shaft, sistema ng pag-seal, at pagkakasunod-sunod ng torque-arm sa nakainstalang makina.
- Gamitin ang isang receiver na tumatanggap sa mga tinukoy na HTL incremental at inverted output channels.
- Ituring ang 1050 rpm bilang ang kailangang bilis ng pag-switch na naka-set sa pabrika sa loob ng kaukulang FSL ordering range.
