Pangkalahatang Paglalarawan
Pinagmulan: |
USA |
Pangalan ng Brand: |
Mga |
Numero ng Modelo: |
IC695PSA140 |
Mga Detalye ng Pakete: |
Orihinal na bagong nakaselyad sa pabrika |
Oras ng Pagpapadala: |
5-7 araw |
Mga Tuntunin sa Pagbabayad: |
T/T |
Kakayahang Mag-supply: |
Nasa imbentaryo |
Mga teknikal na tukoy
|
Modelo: |
IC695PSA140 |
|
Uri ng Module: |
Supply ng Kuryente |
|
Mga Sukat (Taas x Lapad x Lalim): |
7 x 13.2 x 13.6 cm |
|
Timbang: |
0.52 kg |
|
Nominal na Rated Voltage: |
120/240 VAC o 125 VDC |
|
Pag-input na boltahe Range AC: |
85 hanggang 264 VAC |
|
Pag-input na boltahe Range DC: |
100 hanggang 300 VDC |
|
Input Power (Max, Full Load): |
70 Watts maximum |
|
Inrush Current: |
4 Amps, 250 milliseconds maximum |
|
Output Power (Total Maximum): |
40 Watts maximum |
|
Output Power 5.1 VDC: |
30 Watts maximum |
|
Output Power 3.3 VDC: |
30 Watts maximum |
|
Output Voltage 24 VDC: |
19.2 VDC hanggang 28.8 VDC |
|
Voltaheng Output 5.1 VDC: |
5.0 VDC hanggang 5.2 VDC (5.1 VDC na nominal) |
|
Voltaheng Output 3.3 VDC: |
3.1 VDC hanggang 3.5 VDC (3.3 VDC na nominal) |
|
Kasalukuyang Output 24 VDC: |
0 hanggang 1.6 Ampere |
|
Kasalukuyang Output 5.1 VDC: |
0 hanggang 6 Ampere |
|
Kasalukuyang Output 3.3 VDC: |
0 hanggang 9 Ampere |
|
Pagkakahiwalay (Input sa Backplane): |
250 VAC patuloy; 1500 VAC sa loob ng 1 minuto |
|
Ripple (Lahat ng Output): |
150 mv |
|
Ingay (Lahat ng Output): |
150 mv |
|
Tagal ng Pagpapatuloy sa Pagkakabigo: |
20 ms |
|
Mga Terminal ng Kable: |
Ang bawat terminal ay tumatanggap ng isang kable na may sukat na 14 AWG hanggang 22 AWG |
|
Kasalukuyang Daloy bawat Terminal: |
6 Ampere |
|
Pinakamaraming Bilang ng Mga PSA140 Supply na Nakadaisy-chain: |
Hanggang 4 |
|
Pinakamaraming Bilang ng Supply na PSA140 sa Universal Backplane: |
Hanggang 4 |
Paglalarawan

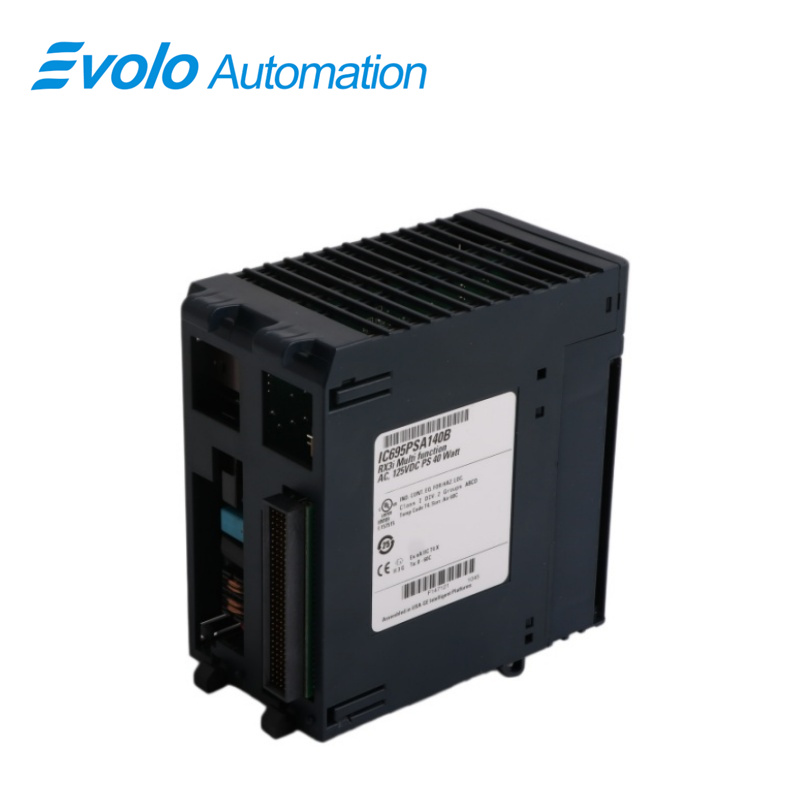

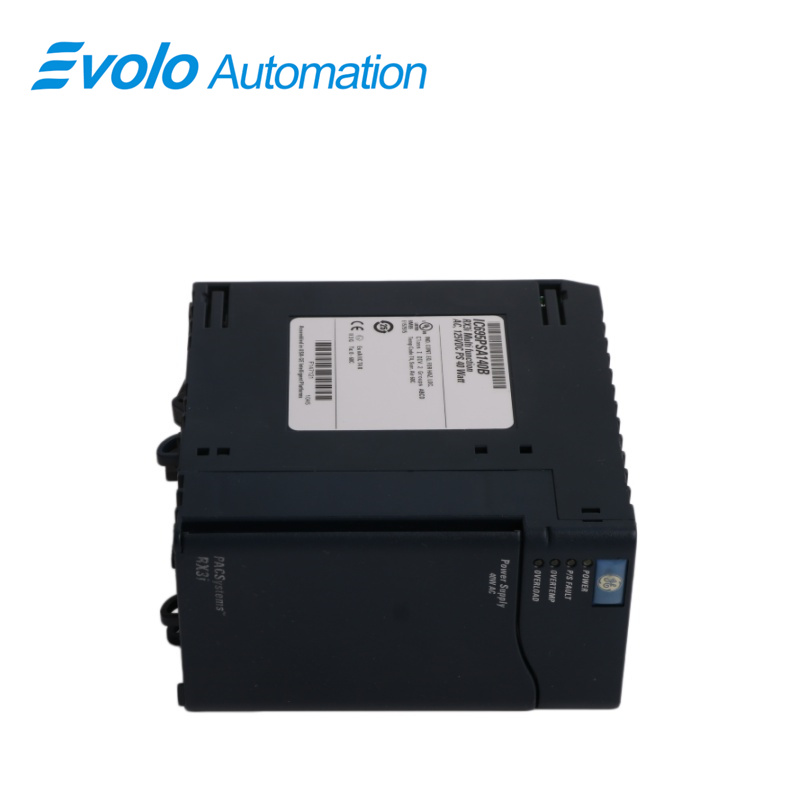

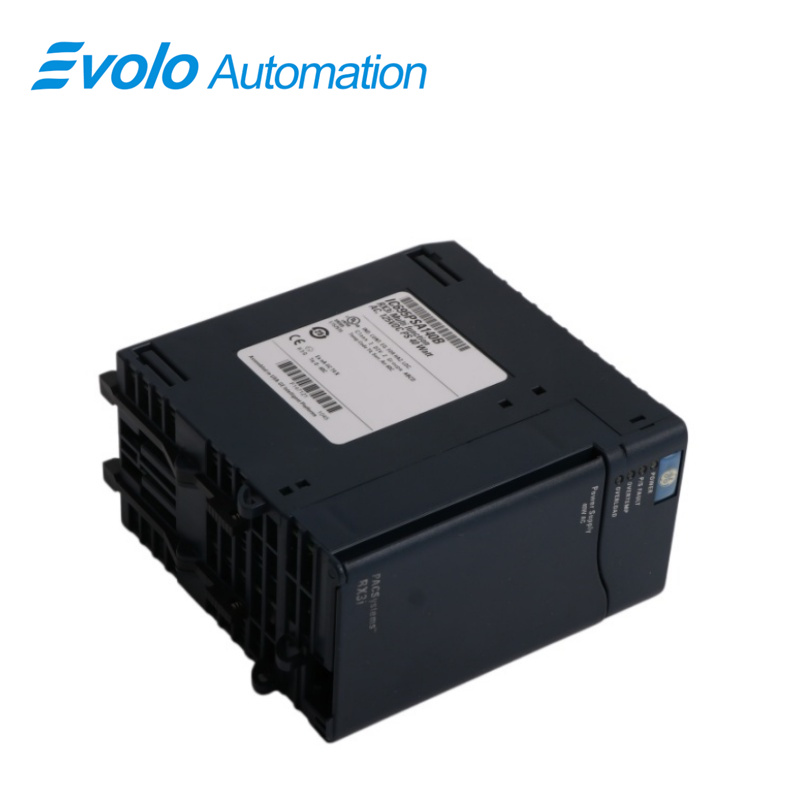

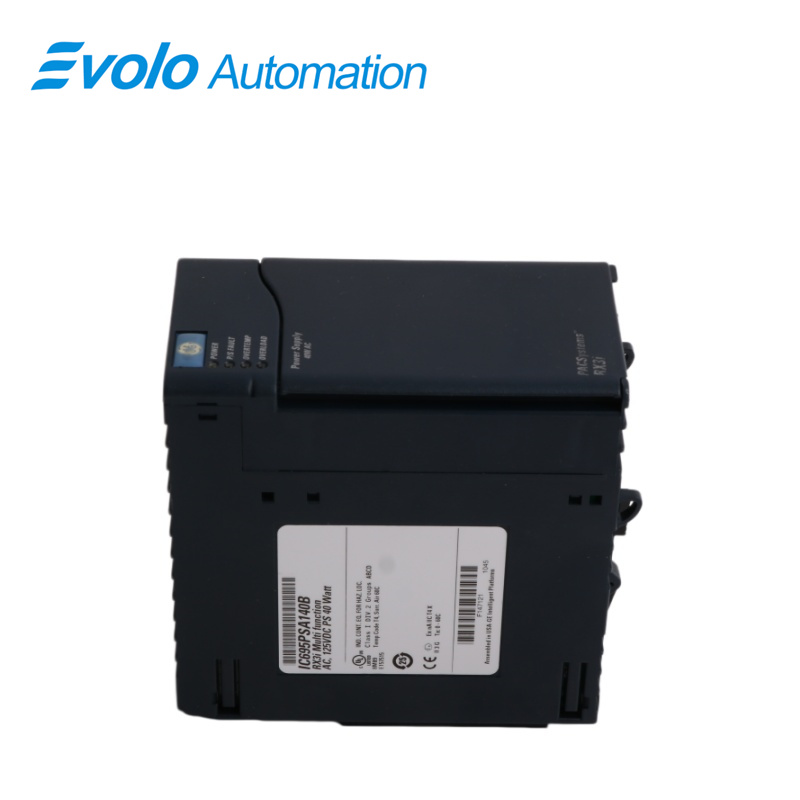

Ang Power Supply IC695PSA140 ay isang maraming gamit na 40-Watt na supply na gumagana mula sa isang input voltage source na may saklaw na 85 hanggang 264 VAC o 100 VDC hanggang 300 VDC.
Ang power supply na ito ay nagbibigay ng tatlong output:
output na +5.1 VDC,
output na +24 VDC para sa relay na maaaring gamitin upang magbigay-kuryente sa mga circuit sa mga Output Relay module.
output na +3.3 VDC. Ang output na ito ay ginagamit nang panloob ng mga RX3i module na may IC695 catalog number.
Ang Power Supply na ito ay angkop para sa mga aplikasyon na may load-sharing at redundancy. Hanggang apat (4) na maraming gamit na power supply (PSA140 at/o PSD140) ang maaaring gamitin sa PACSystems RX3i (IC695 catalog number) Universal Backplane. Gamitin ang mga Power Supply na ito kung ang bilang ng mga kailangang module ay lumalampas sa kapasidad ng isang Power Supply. Ang Power Supply na ito ay kumuha ng dalawang backplane slot.
Mga Aplikasyon
Langis at Gas (Mga Refinery/Offshore Platform): Sumusuporta sa redundancy ng dalawang power supply, na nagsisigurong patuloy na gumagana ang PLC kahit na mabigo ang isang power module.
Mga Planta sa Pagmamanufaktura ng Sasakyan (Mga Linya sa Pintura/Pagsolda): Nagbibigay ng sapat na kasalukuyang daloy para sa malalaking rack na naglalaman ng maraming I/O at mga module ng mataas na bilis na komunikasyon.
Mga Malalaking Planta sa Paglilinis ng Tubig: Tinitiyak ang mataas na katatagan at operasyon na 24/7 sa mga kritikal na sistema ng pagmomonitor ng estasyon ng bomba.
Proteksyon sa Input Overvoltage
Ang ibabang terminal ay karaniwang konektado sa frame ground gamit ang jumper na inilalagay ng gumagamit, tulad ng ipinapakita sa kanang ibaba. Kung ang proteksyon laban sa sobrang voltayhe ay hindi kinakailangan o ibinibigay na sa upstream, walang kailangang jumper. Upang subukan ang supply sa pamamagitan ng hi-pot test, kailangang i-disable ang proteksyon laban sa sobrang voltayhe habang isinasagawa ang pagsusulit sa pamamagitan ng pag-alis ng jumper. I-re-enable ang proteksyon laban sa sobrang voltayhe pagkatapos ng pagsusulit sa pamamagitan ng pagre-install muli ng jumper.
Madalas Itanong
Tanong: May warranty ba ang IC695PSA140?
Sagot: Oo, ang IC695PSA140 ay may 1-taong warranty.
Tanong: Ano ang kinakailangang input supply voltage ng IC695PSA140?
Sagot: Ginagamit ito sa panlabas na supply voltage na 85 hanggang 264 VAC at 100–300 VDC.
Tanong: Ano ang rating ng output power ng IC695PSA140?
A: Ang IC695PSA140 ay may rating ng output na kapangyarihan na 40 Watts.
Q: Ano ang pinakamaraming bilang ng mga pagkakataon ng pag-install ng IC695PSA140 sa isang RX3i baseplate?
A: Maaaring i-install ang isang (1) RX3i baseplate na may hanggang apat (4) na power supply.
Q: Sa anong mga bagay ay hindi maaaring gamitin ang IC695PSA140?
A: Ang power supply na ito ay hindi maaaring gamitin kasama ng iba pang RX3i power supply sa redundant o enhanced capacity na mga mode.
Q: Ano ang IC695PSA140?
A: Ang IC695PSA140 ay isang Multi-Purpose Power Supply mula sa GE Fanuc RX3i Series.
