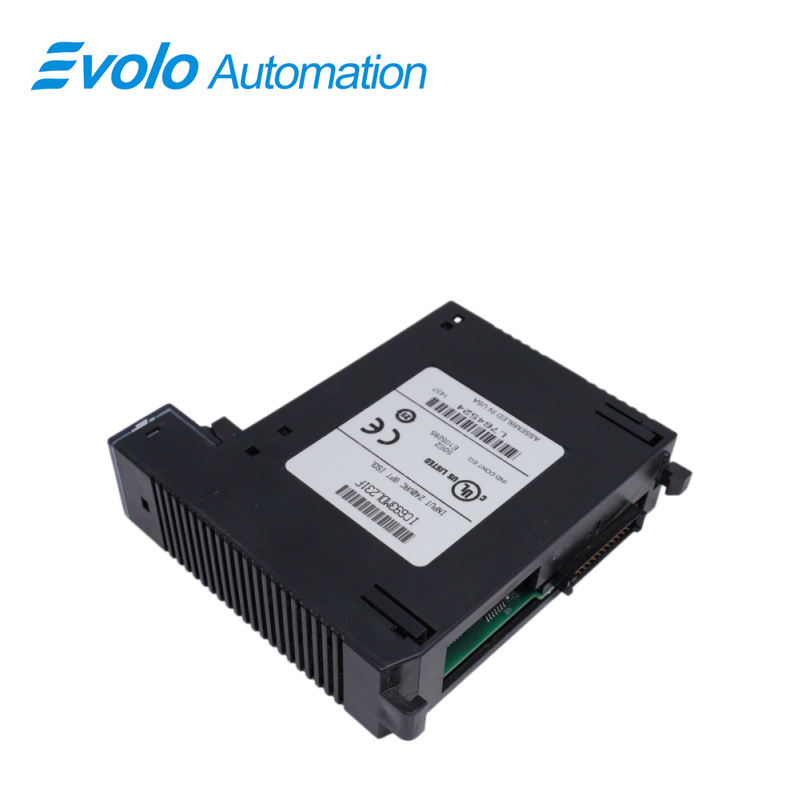

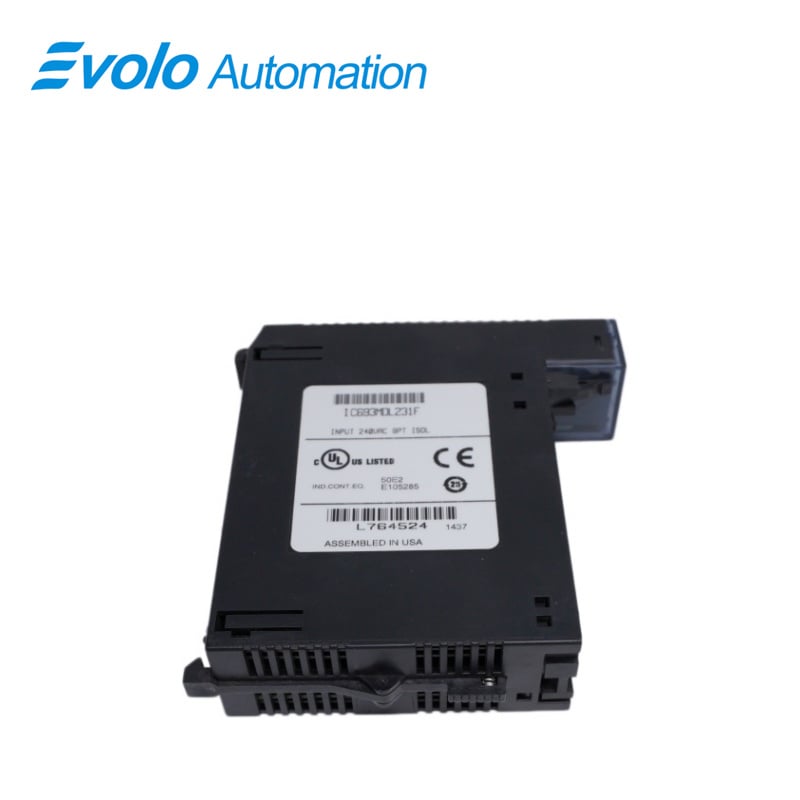

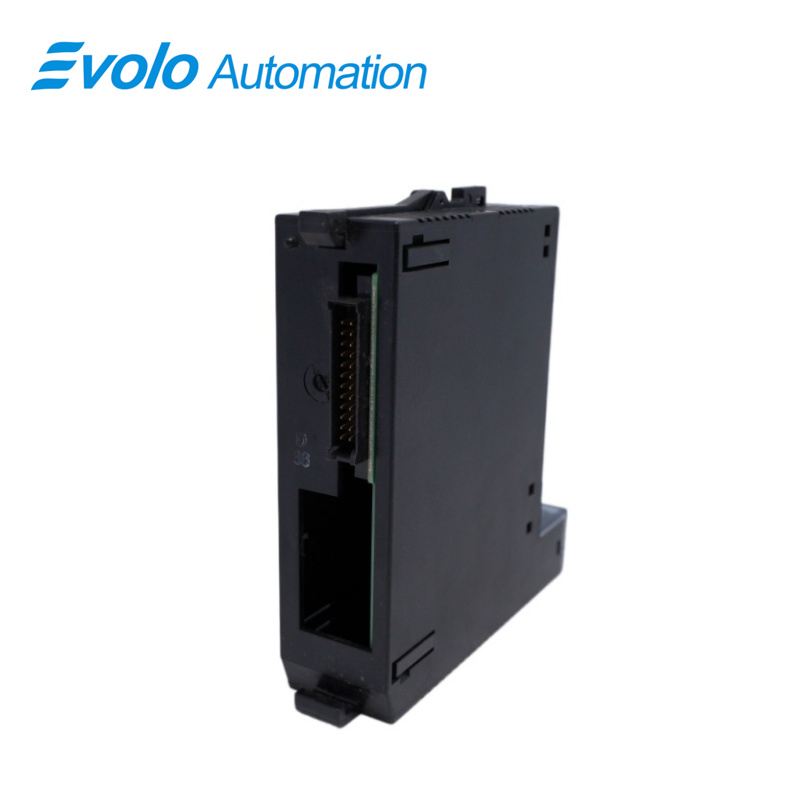

Modyul ng Isolated Input na IC693MDL231

Pangkalahatang Paglalarawan

Pinagmulan:	USA
Pangalan ng Brand:	Mga
Numero ng Modelo:	IC693MDL231
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Paglalarawan

Ang IC693MDL231 na isolated input module ay isang produkto ng GE Intelligent Platforms/GE Fanuc. Kasapi ito ng product line na Series 90-30 at gumagana sa boltahe na 240 Volts AC. Ang module na ito ay lubos na naaangkop sa mga GE Series 90-30 PLC. Binubuo ang input module na ito ng 8 isolated input points, kung saan ang bawat point ay may iisang terminal para sa power input. Mayroon itong mga input property na ginagawa itong pinakamainam para gamitin kasama ang iba’t ibang input device na maaaring i-operate gamit ang module na IC693MDL231 dahil sa mga katangian nito sa input. Kasali sa mga device na ito ang electronic proximity switches, limit switches, at pushbuttons na maaaring i-operate kapag nagbibigay ang mga gumagamit ng panlabas na pinagkukunan ng kuryente. Hindi ginagamit ng input module na ito ang DC power dahil ito ay isang AC module.

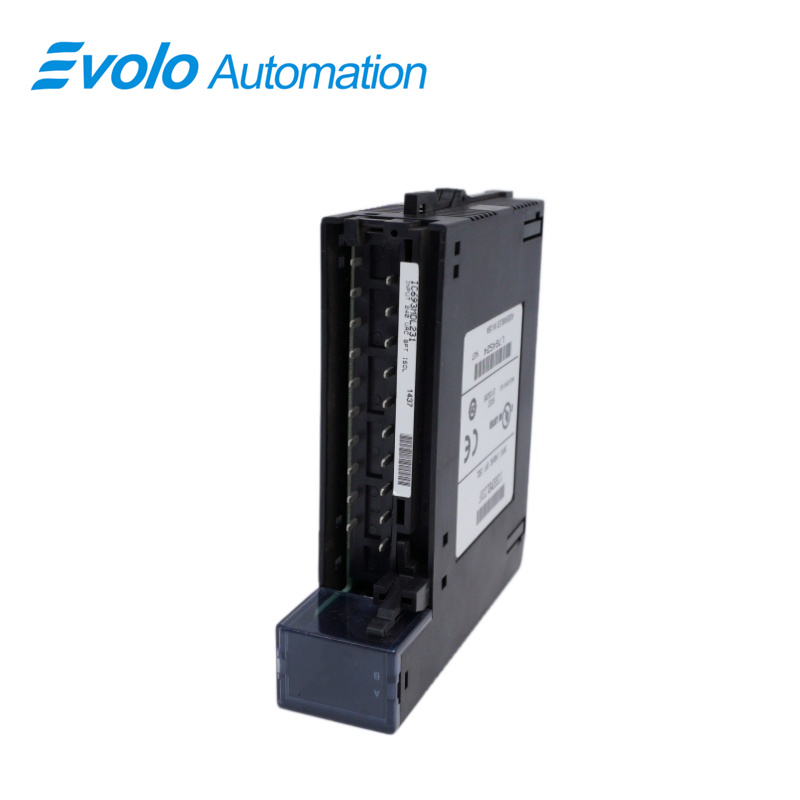

Ang input module na GE Fanuc IC693MDL231, tulad ng maraming iba pang module ng Series 90-30, ay mayroong bloke ng LED na matatagpuan sa itaas ng aparatong ito. Ang module na ito ay kasama ang 8 LED na nakaayos sa isang hilera na nagpapakita ng katayuan ng "ON" at "OFF" para sa mga input point mula 1 hanggang 8. Mayroon din itong pinto na panel sa harap na nagpapahintulot ng isang insert sa pagitan ng panloob at panlabas na ibabaw. Ang panlabas na ibabaw ng insert ay nagre-record ng impormasyon tungkol sa pagkakakilanlan ng circuit tuwing sarado ang pinto. Bukod dito, mayroon ding impormasyon tungkol sa kable ng circuit sa panloob na ibabaw ng insert. Ang insert ay may pulaang gilid, na nagsasaad na ang module na IC693MDL231 ay isang high-voltage device. Ang mga operator ng module na ito ay may kakayahang i-install ang isang input module sa anumang 5-slot o 10-slot baseplate ng Series 90-30 PLC gamit ang mga input at output slot.

Mga Aplikasyon

Automatikong sistema para sa kuryente at substation: Sinusubaybayan ang katayuan ng circuit breaker at ang mga signal mula sa auxiliary contact mula sa iba't ibang transformer winding o distribution panel.

Mga malalaking kabinet ng distribusyon sa pabrika: Kasabay na kumuha ng feedback mula sa maraming 220V/240V na mga circuit ng kontrol na may iba't ibang pagkakasunod-sunod ng phase (A/B/C na tatlong phase).

Pangangasiwa sa irigasyon at sentro ng pagpapagamit ng tubig: Pinoproseso ang mga signal ng feedback mula sa mga contactor na pinapagana ng magkakaibang mga circuit ng suplay ng kuryente sa mga naka-dispersong, panlabas na sentro ng pagpapagamit ng tubig.

Mga planta ng bakal at asero at metalurhiya: Sinisiguro na ang mga signal mula sa magkakaibang mga circuit ay hindi mag-iinterfere sa isa't isa sa matitinding kapaligiran na may mataas na electrical interference at di-balanseng potensyal ng ground.

Mga Katangian ng Input

Voltaheng ON-state: 148 hanggang 264 volts AC

Voltaheng OFF-state: 0 hanggang 40 volts AC

Kasalukuyang ON-state: Minimum na 6 mA

Kasalukuyang OFF-state: Maximum na 2.2 mA

Oras ng tugon sa ON: Maximum na 30 ms

Oras ng tugon sa OFF: Maximum na 45 ms

Consumo ng kuryente: 60 mA mula sa 5-volt bus sa backplane kapag lahat ng input ay nasa estado ng ON

Madalas Itanong

T: Ano ang IC693MDL231?

S: Ang IC693MDL231 ay isang 240 volt AC Isolated Input module para sa GE Fanuc Series 90-30. Ang module na ito ay nagbibigay ng 8 isolated input points, bawat isa ay may karaniwang terminal para sa power input.

T: Anong uri ng input circuits ang mga ito?

S: Sila ay reactive (resistor/kapasitor) na input.

T: Sa anong uri ng user-supplied input devices ang compatible ang mga input characteristics?

S: Sila ay compatible sa mga pushbutton, limit switch, at electronic proximity switch.

T: Maaari bang gamitin ang IC693MDL231 kasama ang isang DC power source?

S: Hindi, hindi ito maaaring gamitin. Ang IC693MDL231 ay nangangailangan ng AC power source.

T: Sa anong uri of baseplate maaaring i-install ang IC693MDL231?

S: Ang IC693MDL231 ay maaaring i-install sa anumang I/O slot ng 5- o 10-slot baseplate sa isang Series 90-30 PLC system.

Tanong: Ano ang rated voltage ng module na ito?

Sagot: 240 volts AC, 50/60 Hz.

Tanong: Ano ang saklaw ng input voltage?

Sagot: 0 hanggang 264 volts AC, 50/60 Hz.
