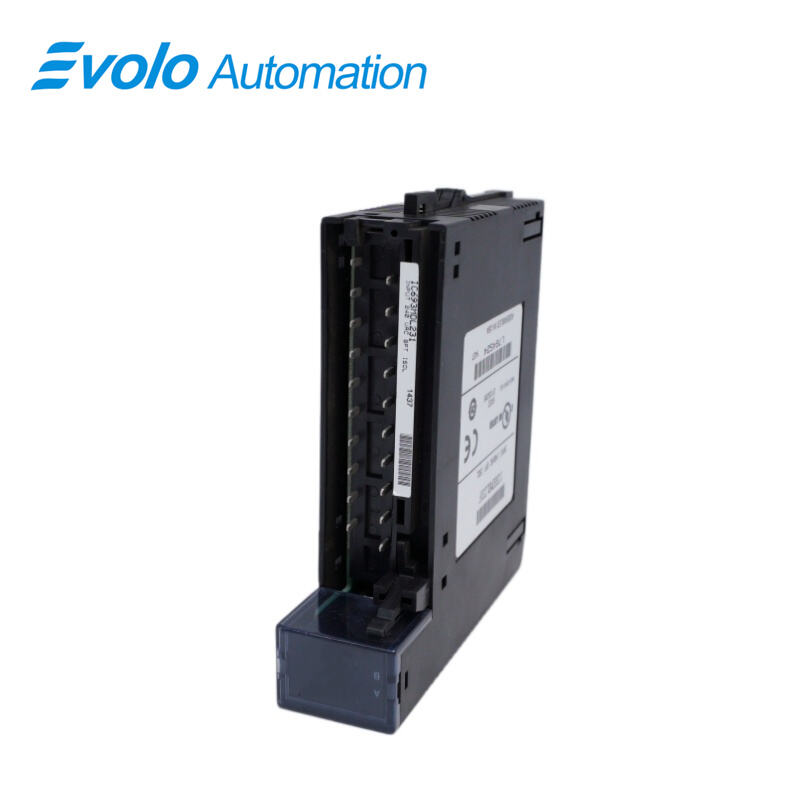

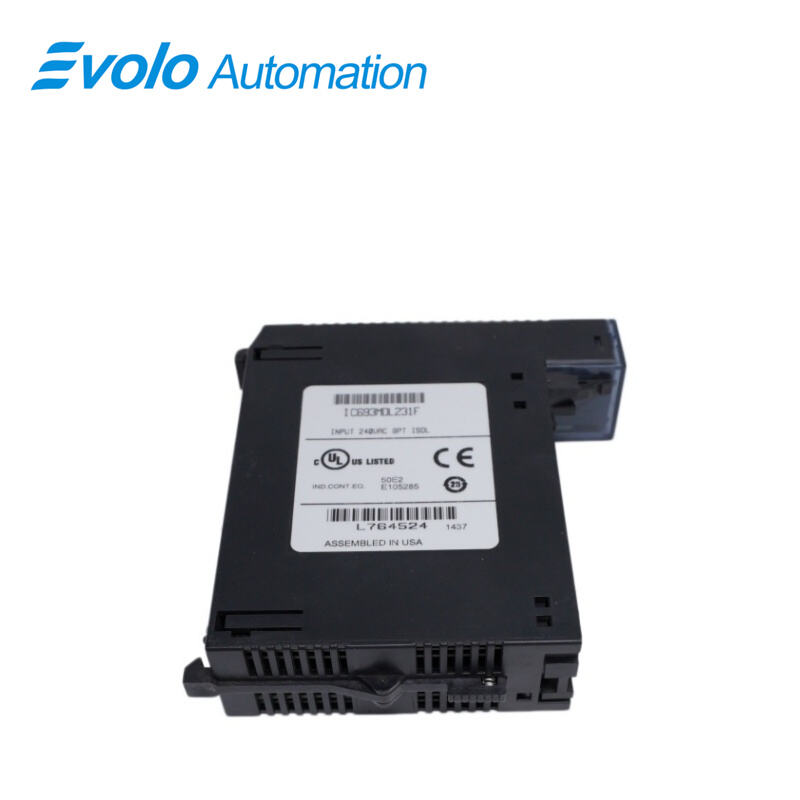

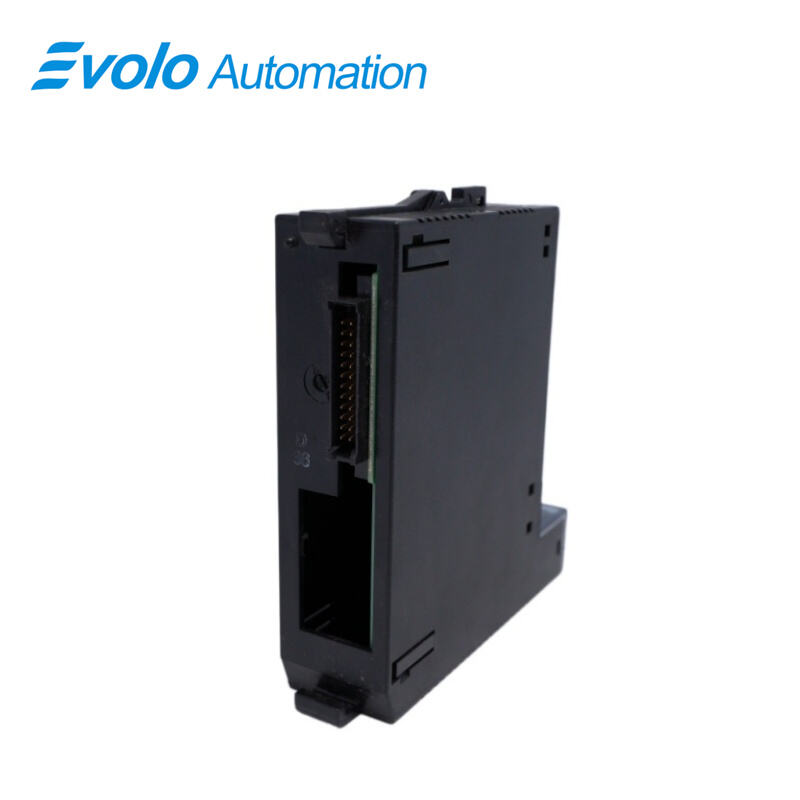

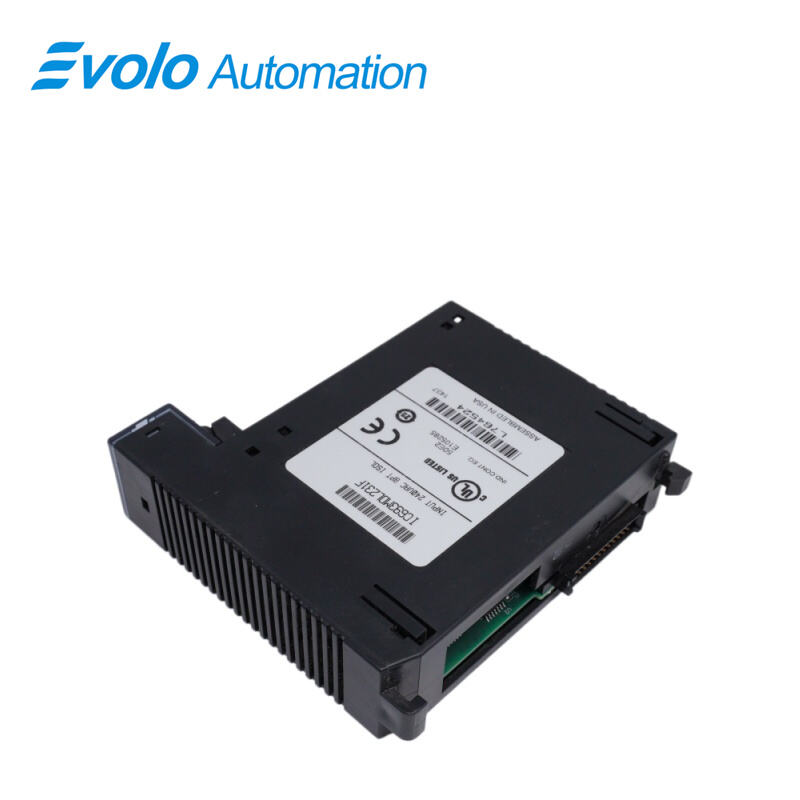

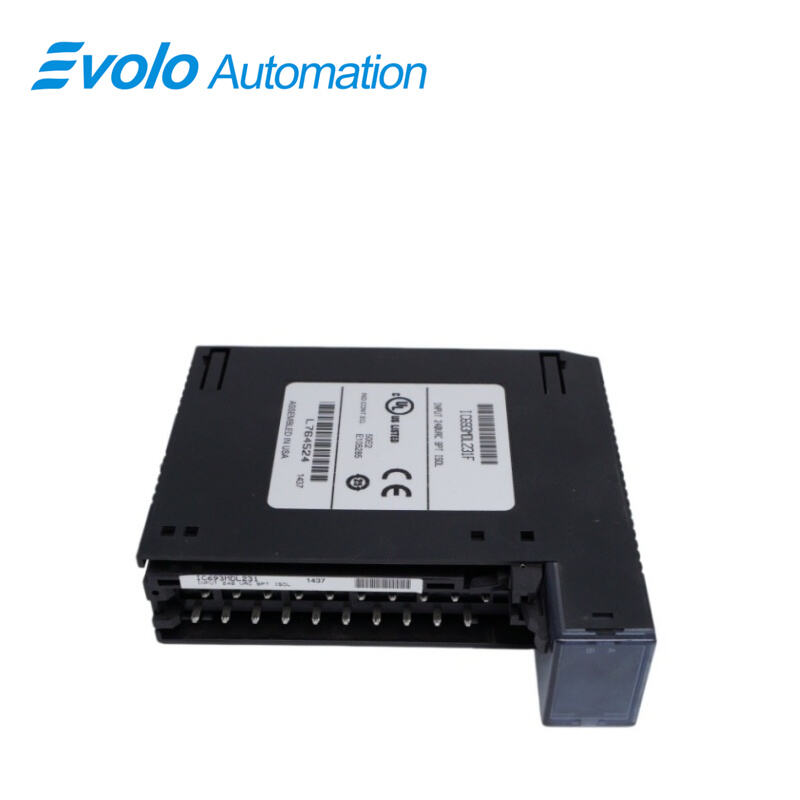

IC693MDL231 Isoliertes Eingangsmodul

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IC693MDL231
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Beschreibung

Das isolierte Eingangsmodul IC693MDL231 ist ein Produkt der GE Intelligent Platforms/GE Fanuc. Es gehört zur Produktlinie Series 90-30 und arbeitet mit einer Spannung von 240 Volt Wechselstrom (AC). Dieses Modul ist optimal auf die GE Series 90-30-SPS abgestimmt. Das Eingangsmodul umfasst 8 isolierte Eingangspunkte, wobei jeder Punkt über einen einzelnen Stromversorgungsanschluss verfügt. Seine Eingangseigenschaften machen es besonders geeignet für den Einsatz mit verschiedenen Eingabegeräten, die aufgrund dieser Eingangsmerkmale mit dem Modul IC693MDL231 betrieben werden können. Zu diesen Geräten zählen elektronische Näherungsschalter, Endschalter und Drucktaster, die bei Vorliegen einer externen Stromversorgung betrieben werden können. Dieses Eingangsmodul verwendet keine Gleichstromversorgung (DC), da es sich um ein Wechselstrommodul (AC) handelt.

Das Eingabemodul GE Fanuc IC693MDL231, wie viele andere Module der Serie 90-30, verfügt über einen LED-Block an der Oberseite dieses Geräts. Dieses Modul besitzt 8 LEDs in einer einzigen Reihe, die den „EIN“- und „AUS“-Zustand der Eingangspunkte 1 bis 8 anzeigen. Es verfügt zudem über eine Frontklappe, die es ermöglicht, einen Einschub zwischen der Innen- und Außenseite anzubringen. Die Außenseite des Einschubs enthält Informationen zur Schaltkreisidentifikation, sobald die Klappe geschlossen wird. Zusätzlich befinden sich auf der Innenseite des Einschubs Informationen zur Schaltkreisverdrahtung. Der Einschub weist eine rote Kante auf, was darauf hinweist, dass das Modul IC693MDL231 ein Hochspannungsgerät ist. Die Bediener dieses Moduls können ein Eingabemodul in beliebige 5-Slot- oder 10-Slot-Grundplatten der SPS-Serie 90-30 mittels der Eingangs- und Ausgangsslots installieren.

Anwendungen

Stromversorgung und Umspannwerkautomatisierung: Überwacht den Status von Leistungsschaltern sowie Signale von Hilfskontakten verschiedener Transformatorwicklungen oder Verteilerfelder.

Große Fabrikverteilungsschränke: Erfasst gleichzeitig Rückmeldungen von mehreren 220 V/240 V-Steuerschaltungen mit unterschiedlichen Phasenfolgen (A/B/C-Dreiphasensystem).

Wasserwirtschaft und Pumpwerkssteuerung: Verarbeitet Kontakttorschalter-Rückmeldesignale, die von unterschiedlichen Stromversorgungsschaltungen in dezentralen, ferngesteuerten Pumpwerken stammen.

Eisen- und Stahlmetallurgieanlagen: Stellt sicher, dass Signale aus unterschiedlichen Schaltungen sich in rauen Umgebungen mit hoher elektrischer Interferenz und unsymmetrischem Erdungspotential nicht gegenseitig stören.

Eigenschaften der Eingabe

Einschaltspannung: 148 bis 264 Volt Wechselstrom

Ausschaltspannung: 0 bis 40 Volt Wechselstrom

Einschaltstrom: Mindestens 6 mA

Ausschaltstrom: Höchstens 2,2 mA

Einschaltreaktionszeit: Maximal 30 ms

Ausschaltreaktionszeit: Maximal 45 ms

Leistungsaufnahme: 60 mA aus dem 5-Volt-Bus auf der Rückwandplatine, wenn alle Eingänge eingeschaltet sind

Häufig gestellte Fragen (FAQ)

F: Was ist ein IC693MDL231?

A: Der IC693MDL231 ist ein 240-V-Wechselstrom-Isolier-Eingangsmodul für die GE Fanuc-Serie 90-30. Dieses Modul bietet 8 isolierte Eingangspunkte, jeweils mit einem gemeinsamen Stromversorgungsanschluss.

F: Um welche Art von Eingangsschaltungen handelt es sich?

A: Es handelt sich um reaktive (Widerstand/Kondensator) Eingänge.

F: Mit welchen vom Anwender bereitgestellten Eingabegeräten sind die Eingangsmerkmale kompatibel?

A: Sie sind kompatibel mit Tastern, Endschaltern und elektronischen Näherungsschaltern.

F: Kann der IC693MDL231 mit einer Gleichstromquelle betrieben werden?

A: Nein, das ist nicht möglich. Der IC693MDL231 erfordert eine Wechselstromquelle.

F: In welche Art von Trägerplatte kann der IC693MDL231 eingebaut werden?

A: Der IC693MDL231 kann in jeden E/A-Slot einer 5- oder 10-Slot-Trägerplatte in einem Series-90-30-SPS-System eingebaut werden.

F: Was ist die Nennspannung dieses Moduls?

A: 240 Volt Wechselstrom, 50/60 Hz.

F: Was ist der Eingangsspannungsbereich?

A: 0 bis 264 Volt Wechselstrom, 50/60 Hz.
