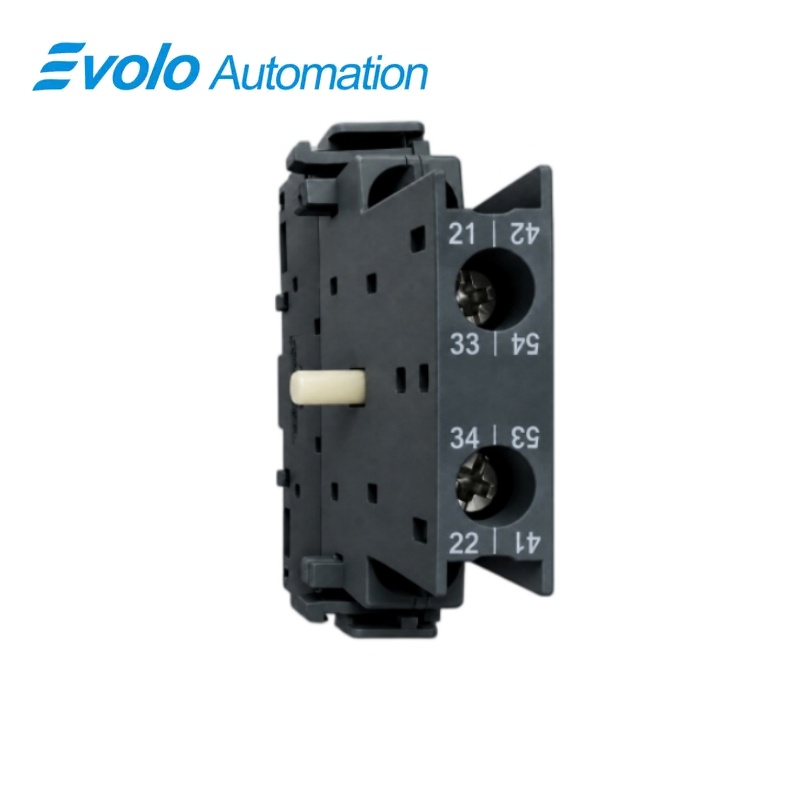

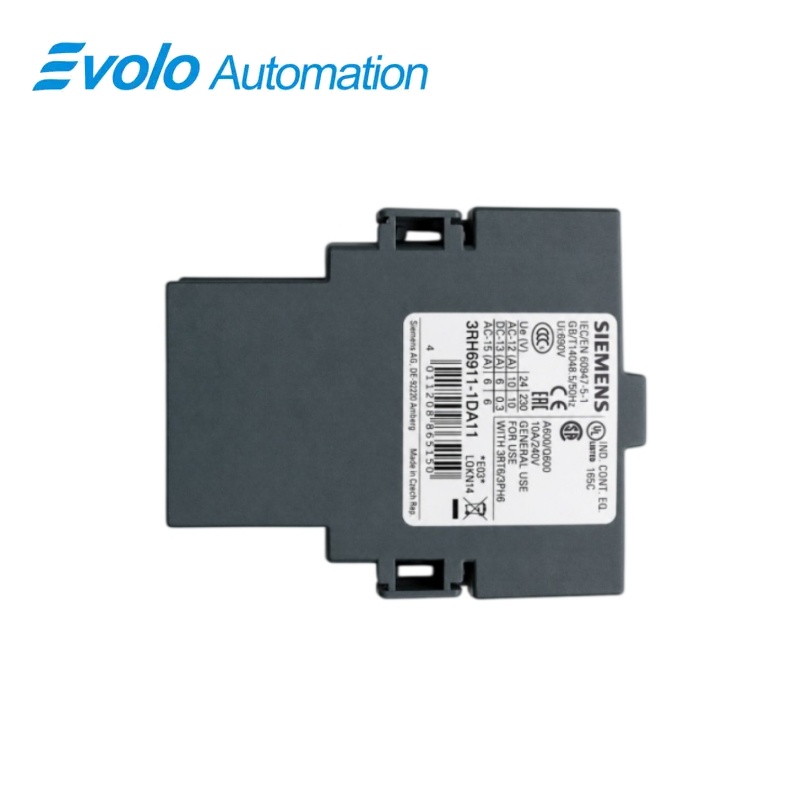

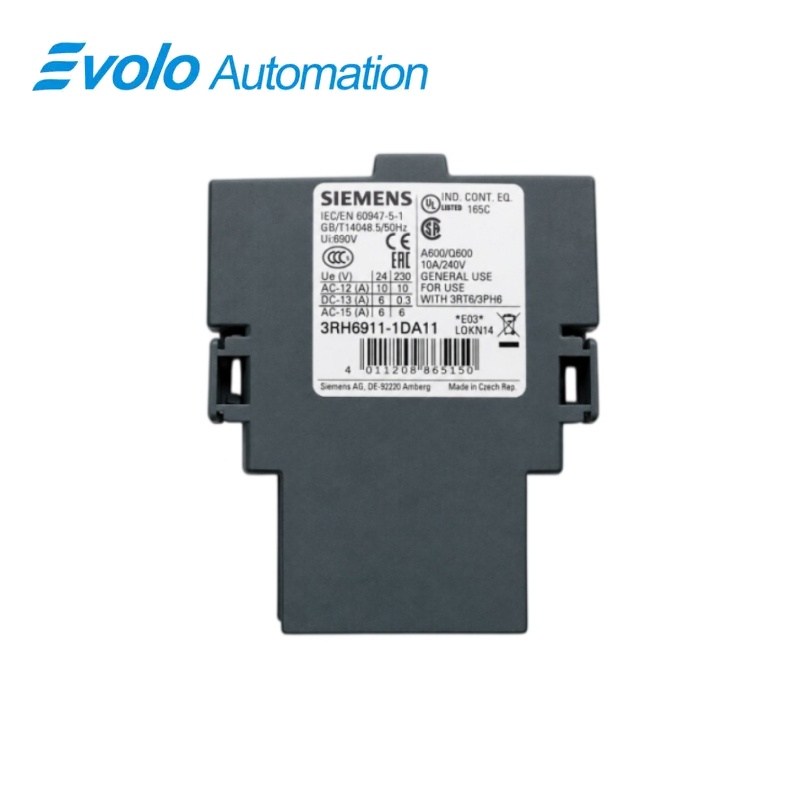

บล็อกคอนแทคเสริมแบบติดตั้งด้านข้าง ยี่ห้อซีเมนส์ รุ่น 3RH6911-1DA11 ซีเรียส จำนวน 1 NO + 1 NC

ภาพรวม

SIEMENS SIRIUS 3RH69

3RH6911-1DA11 SIRIUS บล็อกคอนแทคเสริมแบบติดตั้งด้านข้าง หนึ่งชุด NO + หนึ่งชุด NC

บล็อกคอนแทคเสริมแบบติดตั้งด้านข้างพร้อมขั้วสกรู ประกอบด้วยคอนแทคแบบปกติเปิดหนึ่งชุดและคอนแทคแบบปกติปิดหนึ่งชุด

ภาพรวม

แบรนด์	ซีเมนส์
รุ่น	3RH6911-1DA11
ประเภทสินค้า	บล็อกคอนแทคเสริม
ฟังก์ชันหลัก	การแจ้งสถานะของคอนแทคเตอร์
การใช้งาน	ใช้งานร่วมกับอุปกรณ์รุ่น 3RT6 และ 3RH6 ที่เข้ากันได้

การติดตั้งแบบด้านข้าง

การออกแบบแบบ -DA ใช้ติดตั้งที่ด้านข้างของคอนแทคเตอร์หรือรีเลย์คอนแทคเตอร์ที่เข้ากันได้

สองฟังก์ชันคอนแทค

หนึ่งชุด NO และหนึ่งชุด NC ให้เส้นทางควบคุมเสริมที่ทำงานแบบเสริมซึ่งกันและกัน

การขันปลายสายตามที่ระบุ

สกรูขนาด M3 ใช้ไขควงแบบ PZ2 และแรงบิดในการขัน 0.8–1.2 นิวตัน-เมตร

ภาพรวมสินค้า

3RH6911-1DA11 เพิ่มช่องสัมผัสเสริมแบบเปิดปกติ (NO) หนึ่งชุดและแบบปิดปกติ (NC) หนึ่งชุด ผ่านการติดตั้งด้านข้างบนอุปกรณ์ SIRIUS ที่รองรับ

บล็อกสวิตช์มาตรฐานใช้ขั้วต่อแบบสกรู และให้ค่าการใช้งานที่กำหนดไว้สำหรับวงจรควบคุมทั่วไปแบบ AC และแบบ DC สำหรับงานควบคุมระดับสัญญาณ

จุดเน้นการสั่งซื้อ: จับคู่จุดยึดด้านข้างกับการจัดเรียงอุปกรณ์เสริมของอุปกรณ์หลัก จากนั้นเลือกโหลดเสริมโดยอิงตามค่าการใช้งานแบบ AC หรือ DC ที่เกี่ยวข้อง

ฟังก์ชันหลัก

เพิ่มเส้นทางสถานะเสริม

ช่องสัมผัสแบบเปิดปกติ (NO) หนึ่งชุดและแบบปิดปกติ (NC) หนึ่งชุด ทำหน้าที่เป็นองค์ประกอบการสลับที่วงจรควบคุมที่เชื่อมต่อใช้งาน

ใช้ตำแหน่งอุปกรณ์เสริมด้านข้าง

รูปแบบการยึดแบบ -DA ติดตั้งแนวนอนเข้ากับอุปกรณ์หลักที่รองรับ โดยไม่ใช้ตำแหน่งอุปกรณ์เสริมด้านหน้าของอุปกรณ์นั้น

ต่อปลายสายวงจรเสริม

ขั้วต่อแบบสกรู M3 ใช้สำหรับการต่อสายภาคสนาม โดยมีค่าแรงบิดที่ควบคุมไว้ที่ 0.8–1.2 นิวตัน-เมตร

ข้อมูลจำเพาะอย่างเป็นทางการ

การจัดเรียงขั้วสัมผัส	หนึ่งช่องเปิดปกติ (NO) พร้อมหนึ่งช่องปิดปกติ (NC)
เทคโนโลยีการเชื่อมต่อ	ขั้วต่อแบบสกรูขนาด M3
การจัดวางตำแหน่งการติดตั้ง	การยึดแนวนอน
การกระทำของสวิตช์	การสลับแบบมาตรฐาน
อัตราการใช้งานทั่วไปสำหรับกระแสสลับ	10 แอมแปร์ ที่ 240 โวลต์ เอซี
อัตราการใช้งานสำหรับโหลดควบคุมกระแสตรง	6 แอมแปร์ ที่ 24 โวลต์ ดีซี
ระบุว่าใช้กับโหลดควบคุม	A600 / Q600
แรงบิดในการขันขั้วต่อ	0.8–1.2 นิวตัน-เมตร
ไขควงขั้วต่อ	PZ2 ความกว้างของใบมีด 5–6 มม.
มาตรฐานความปลอดภัยของผลิตภัณฑ์	UL 60947-1 และ UL 60947-5-1; CSA C22.2 ฉบับที่ 60947-1 และฉบับที่ 60947-5-1

แหล่งข้อมูลอย่างเป็นทางการ: การรับรองและรหัสแบบจำลองของซีเมนส์รุ่น 3RH69 · การติดตั้งและเดินสายอุปกรณ์เสริม SIRIUS S00

คำถามที่พบบ่อย

สามารถติดตั้งรุ่น 3RH6911-1DA11 ที่ตำแหน่งอุปกรณ์เสริมด้านหน้าแทนที่จะเป็นด้านข้างได้หรือไม่

ไม่ได้ เพราะการออกแบบแบบ -DA คือบล็อกคอนแทคเสริมที่ติดตั้งแบบแนวนอน

รุ่น 3RH6911-1DA11 มีทั้งคอนแทคเสริมแบบปิดเมื่อพัก (NO) และแบบเปิดเมื่อพัก (NC) หรือไม่

ใช่ มีคอนแทคแบบ NO หนึ่งชุดและคอนแทคแบบ NC หนึ่งชุด

รุ่น 3RH6911-1DA11 เป็นบล็อกคอนแทคแบบ make-before-break หรือไม่

ไม่ รหัสฟังก์ชันการสลับ A ระบุการสลับแบบมาตรฐาน ไม่ใช่การกระทำแบบ make-before-break

ควรใช้แรงบิดเท่าใดกับขั้วต่อ M3 ของรุ่น 3RH6911-1DA11

ขันสกรูขั้วต่อเสริมให้แน่นด้วยแรงบิด 0.8–1.2 นิวตัน-เมตร โดยใช้ไขควงหัว PZ2

สามารถใช้ค่ากระแสไฟฟ้า 10 แอมแปร์ของรุ่น 3RH6911-1DA11 กับวงจรไฟฟ้าทั่วไปแบบ AC 240 โวลต์ได้หรือไม่

ได้ ค่ากระแสไฟฟ้าสำหรับวงจรไฟฟ้าทั่วไปแบบ AC คือ 10 แอมแปร์ ที่ 240 โวลต์ AC

ค่ากระแสไฟฟ้า 6 แอมแปร์ที่ 24 โวลต์ DC ของรุ่น 3RH6911-1DA11 หมายถึงแหล่งจ่ายพลังงานขดลวดหรือไม่

ไม่ ค่านี้คือค่ากระแสไฟฟ้าสำหรับขั้วต่อเสริมในโหมดควบคุม (pilot-duty rating) สำหรับวงจรควบคุม DC 24 โวลต์

ต้องดำเนินการอะไรก่อนติดตั้งหรือถอดรุ่น 3RH6911-1DA11

ต้องปิดและล็อกเอาต์แหล่งจ่ายไฟทั้งหมดที่เชื่อมต่อกับอุปกรณ์หลักก่อนทำงานกับบล็อกขั้วต่อเสริม

หมายเหตุเกี่ยวกับความเข้ากันได้และการสั่งซื้อ

ก่อนสั่งซื้อรุ่น 3RH6911-1DA11: เลือกรุ่นด้านข้างแบบ -DA สำหรับตำแหน่งอุปกรณ์เสริมด้านข้างที่มีอยู่ รักษาการจัดเรียงขั้วสัมผัสมาตรฐานแบบ 1 NO + 1 NC และให้สอดคล้องกับกฎของอุปกรณ์เสริมคอนแทคเตอร์หรือรีเลย์หลัก

รายการตรวจสอบความเข้ากันได้สำหรับ 3RH6911-1DA11

• ให้สอดคล้องกับอินเทอร์เฟซอุปกรณ์เสริมด้านข้างของตัวควบคุมหลักรุ่น 3RT6 หรือ 3RH6
• รักษาเส้นทางการควบคุมแบบ NO หนึ่งเส้นและ NC หนึ่งเส้นตามที่กำหนด
• เลือกโหลดตามแรงดันไฟฟ้าและหมวดหมู่การใช้งาน
• ใช้แรงบิด 0.8–1.2 นิวตัน-เมตร ที่ขั้วเสริมขนาด M3
