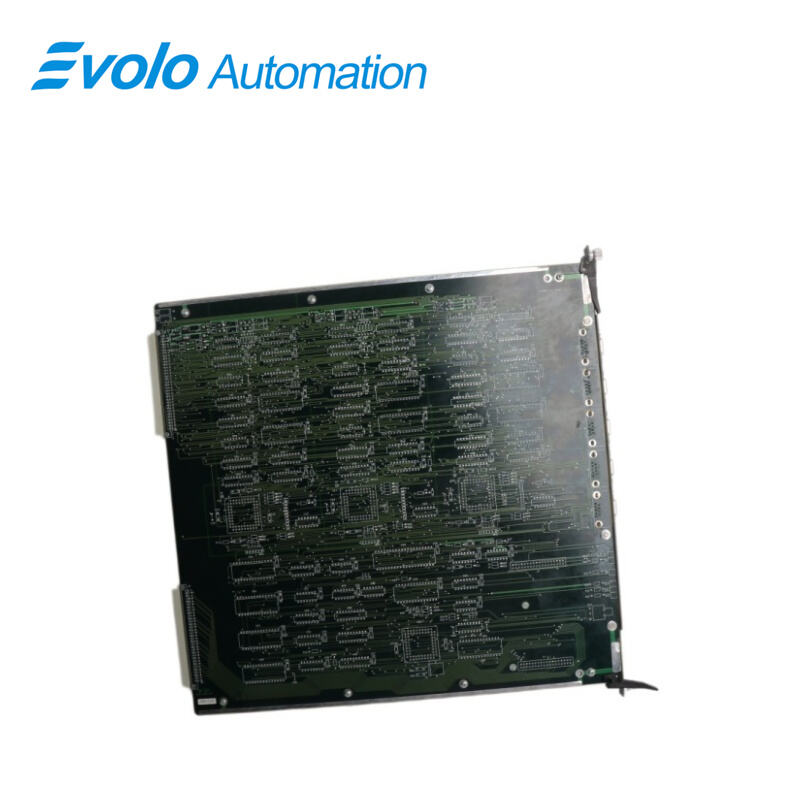

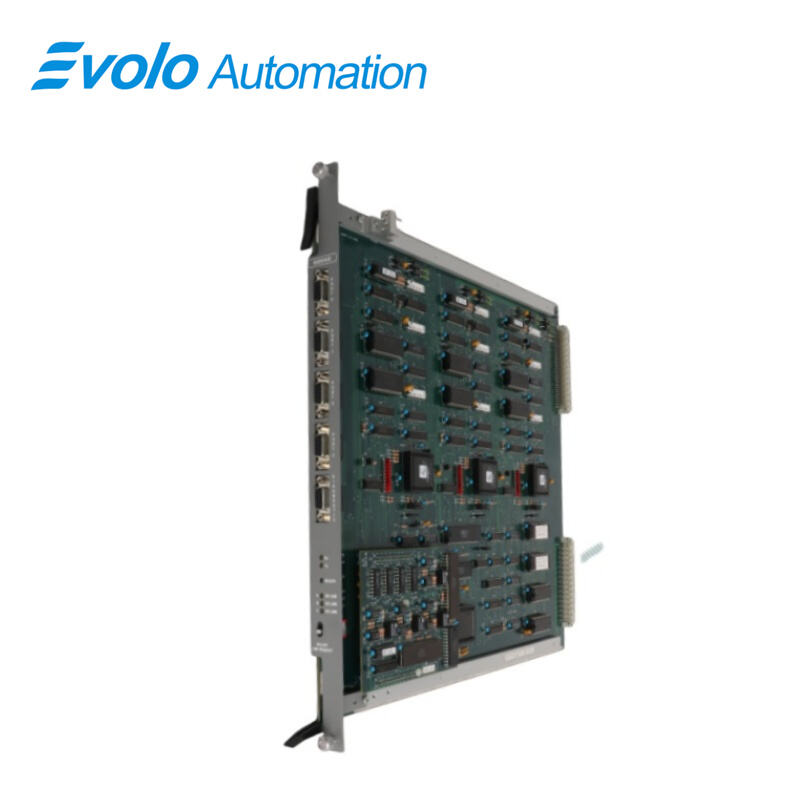

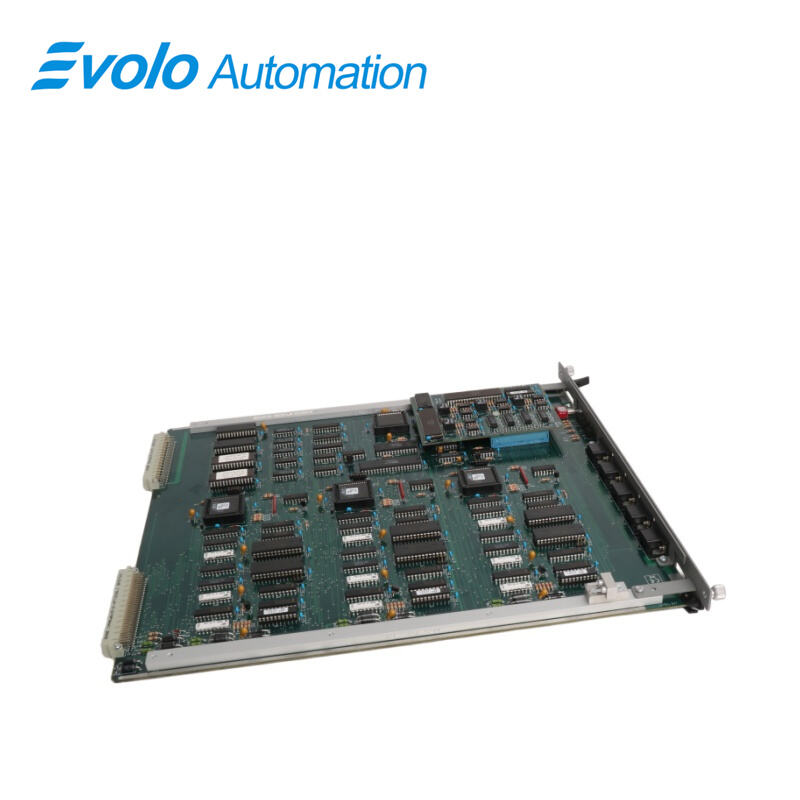

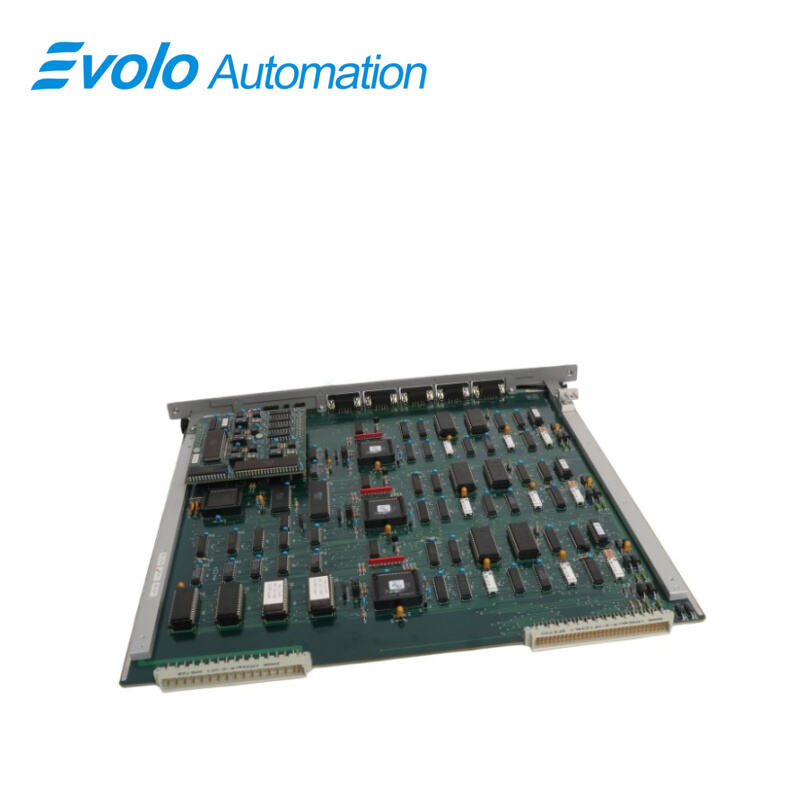

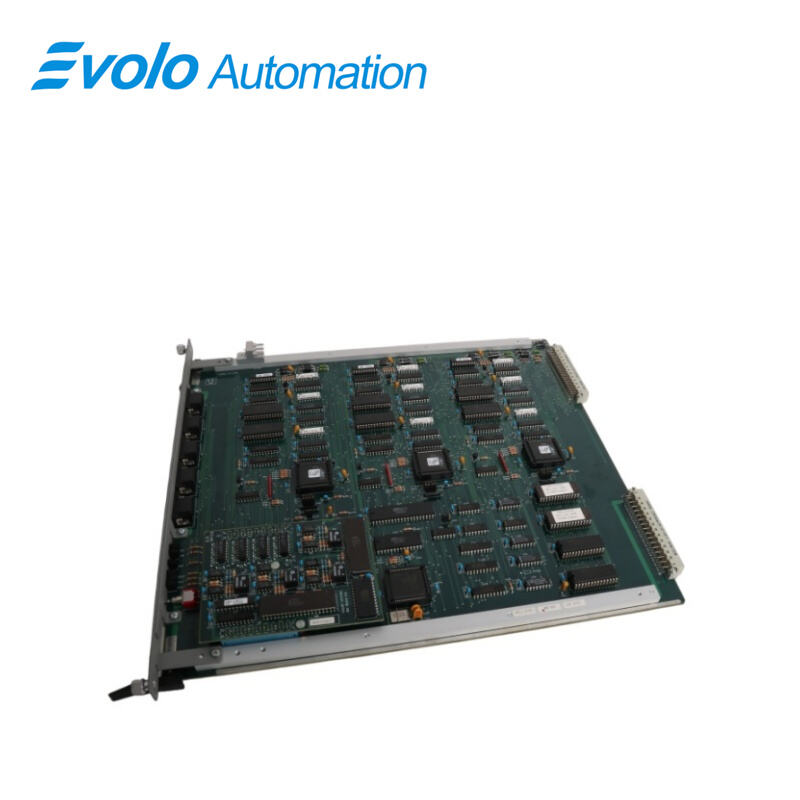

โมดูลการสื่อสารแบบอนุกรม MSR04XI, ผู้ผลิต ผู้จัดจำหน่าย และโรงงานโมดูลการสื่อสารแบบอนุกรม MSR04XI ประเทศจีน

ภาพรวม

สถานที่ผลิต:	สวีเดน
ชื่อแบรนด์:	ABB
หมายเลขรุ่น:	MSR04XI
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

หมายเลขชิ้นส่วน	MSR04XI
ประเภทสินค้า	โมดูลการสื่อสารแบบอนุกรม
อินเทอร์เฟซการสื่อสาร	ระบบ RS232
ไมโครคอนโทรลเลอร์	ตระกูล Intel
พอร์ตสื่อสาร	พอร์ต 0: RS232 ที่ความเร็ว 9600 หรือ 19200 เบาน์ พอร์ต 1: RS232 ที่ความเร็ว 9600 หรือ 19200 เบาน์ พอร์ต 2: RS232 ที่ความเร็ว 9600 หรือ 19200 เบาน์ (ต้องใช้ความเร็วเบาน์เดียวกันกับพอร์ต 3) พอร์ต 3: RS232 ที่ความเร็ว 9600 หรือ 19200 เบาน์ (ต้องใช้ความเร็วเบาน์เดียวกันกับพอร์ต 2)
ช่องต่อวินิจฉัย	เฉพาะการวินิจฉัย
การโดดเดี่ยว	พอร์ต 0–3: ฉนวนกันไฟฟ้า 1 กิโลโวลต์
ตัวบ่งชี้	ส่งข้อมูล (Tx), รับข้อมูล (Rx), สุขภาพระบบ (Health), ออนไลน์ 3 ช่อง
เปลี่ยนชิ้นส่วนขณะใช้งาน	ขั้นตอนการซ่อมแซมแบบร้อนสำหรับสล็อตเดียว
การใช้พลังงาน	3.5 วัตต์
มิติ	40×39.7×2.8 ซม.
น้ำหนัก	1.3 กก.
อุณหภูมิในการทำงาน	+5°C ถึง +60°C
อุณหภูมิการจัดเก็บ	-25°C ถึง +70°C
ความชื้น	ความชื้นสัมพัทธ์ 5%–95% โดยไม่มีการควบแน่น (ที่อุณหภูมิแวดล้อมต่ำกว่า 40°C)
มาตรฐาน	IEC 1131 ส่วนที่ 2 (EMC/RFI, การสั่นสะเทือน, การกระแทก)
ใบรับรอง	คู่มือผลิตภัณฑ์ SC300E (อ้างอิง 008-5209)

คำอธิบาย

ABB MSR04XI เป็นโมดูลการสื่อสารแบบอนุกรมที่ออกแบบมาเพื่อแลกเปลี่ยนข้อมูลอย่างแข็งแรงในระบบอัตโนมัติอุตสาหกรรม โดยมีพอร์ตที่สามารถกำหนดค่าได้เพื่อรองรับโปรโตคอล RS-232, RS-422 และ RS-485 โมดูลนี้ช่วยให้การสื่อสารที่เชื่อถือได้ระหว่างคอนโทรลเลอร์แบบเขียนโปรแกรมได้กับอุปกรณ์รอบข้าง เช่น เครื่องสแกนเนอร์ พร้อมรองรับโปรโตคอล DF1 และ Modbus และยังมีความสามารถในการทำงานร่วมกันได้สูงและมีความน่าเชื่อถือระดับอุตสาหกรรม

การประยุกต์ใช้งาน

สถานีอัดก๊าซธรรมชาติ: ใช้เชื่อมต่อกับระบบควบคุมของบุคคลที่สาม (เช่น ตัวแปลงความถี่หรือตัวควบคุมความเร็ว) เพื่อตรวจสอบข้อมูลแบบอนุกรม

โรงไฟฟ้าถ่านหิน: ทำหน้าที่เป็นเกตเวย์แบบอนุกรมในระบบควบคุมแบบสำรอง (redundant) โดยเชื่อมต่อกับเครื่องพิมพ์เพื่อบันทึกเหตุการณ์เตือนภัยที่สำคัญ

โรงกลั่นน้ำมัน: ผสานอุปกรณ์อินเทอร์เฟซ RS232 เช่น เครื่องวิเคราะห์และมาตรวัดอัตราการไหลเข้ากับระบบควบคุมแบบกระจาย (DCS)

การดำเนินงานบนแท่นขุดเจาะนอกชายฝั่ง: ใช้คุณสมบัติทนต่อแรงสั่นสะเทือนและสัญญาณรบกวนแม่เหล็กไฟฟ้าสูง (ตามมาตรฐาน IEC 1131) เพื่อรักษาความเสถียรของการสื่อสารในสภาพแวดล้อมทะเลที่รุนแรง

โรงงานผลิตเคมีภัณฑ์: ใช้งานเมื่อจำเป็น

ทฤษฎีการทํางาน

ข้อมูลแบบไตรภาค (triplicated data) เข้าสู่/ออกจากโมดูลผ่านขั้วต่อแผงวงจรหลัง (chassis backplane connector) J1 และแยกฉนวนจาก MPP ผ่านตัวส่งสัญญาณบัส (bus transceivers) ข้อมูลจะถูกเขียนลงในหน่วยความจำแบบสองพอร์ต (dual-port RAM) ของแต่ละสาขาการประมวลผลทั้งสามสาขา จากนั้นจึงทำการโหวตโดยใช้รูปแบบ 2-out-of-3 ก่อนส่งไปยัง USART บนบอร์ดย่อย (daughter board) ซึ่งจะแปลงข้อมูลให้อยู่ในรูปแบบอนุกรม (serial form) แล้วส่งต่อไปยังพอร์ตการสื่อสารที่เหมาะสม

ข้อมูลขาเข้าจะถูกนำเข้าผ่านพอร์ตต่าง ๆ แล้วแปลงกลับเป็นรูปแบบขนาน (parallel format) โดย USART จากนั้นจัดเก็บไว้ในหน่วยความจำแบบสองพอร์ต (dual-port RAM) ของแต่ละสาขา พร้อมทั้งสถานะของพอร์ตและข้อมูลจากโปรเซสเซอร์แบบฝังตัว (embedded processor) MPP จะอ่านหน่วยความจำนี้ผ่านชุดตัวส่งสัญญาณที่สอง

พอร์ตการสื่อสารทั้งสี่ทำงานในโหมด RS232 แบบฟูล-ดูเพล็กซ์ ที่ความเร็วสูงสุด 19200 เบอด์ พอร์ตเหล่านี้แยกสัญญาณด้วยอุปกรณ์ออพโต-ไอโซเลเตอร์จากวงจรภายใน และเชื่อมต่อผ่านขั้วต่อด้านหลัง J2 พอร์ตเหล่านี้ยังสามารถจ่ายพลังงานให้กับโมเด็มหรือไลน์ไดรเวอร์สำหรับการส่งสัญญาณระยะไกลได้อีกด้วย

คำถามที่พบบ่อย

คำถาม: อัตราเบอด์ (baud rate) สูงสุดสำหรับพอร์ต 2 และพอร์ต 3 ของ MSR04XI คือเท่าใด?
คำตอบ: พอร์ต 2 และพอร์ต 3 ต้องใช้อัตราเบอด์เดียวกัน คือ 9600 หรือ 19200

ถาม: ทำไหม MSR04XI จำเป็นต้องปิดระบบลงก่อนเปลี่ยนชิ้นส่วนหรือไม่?
คำตอบ: ไม่จำเป็น มันรองรับการเปลี่ยนชิ้นส่วนแบบฮ็อตสแป (hot-swap) หนึ่งสล็อตขณะระบบยังจ่ายไฟอยู่

คำถาม: วิธีตรวจสอบว่า MSR04XI กำลังทำงานตามปกติหรือไม่?
คำตอบ: ไฟแสดงสถานะสุขภาพ (Health LED) ส่องสว่างเป็นสีเขียวแบบต่อเนื่อง และไฟแสดงการส่ง/รับสัญญาณ (Tx/Rx) กระพริบ แสดงว่าการสื่อสารเป็นไปตามปกติ

คำถาม: ระยะทางสูงสุดที่ใช้งาน RS232 ได้กับ MSR04XI ?
คำตอบ: แนะนำให้อยู่ภายในระยะ 15 เมตร; หากต้องการใช้งานที่ระยะทางไกลกว่านั้น จะต้องใช้ตัวแปลงสัญญาณ

ถาม: ทำไหม MSR04XI สอดคล้องกับมาตรฐานการป้องกันในอุตสาหกรรมหรือไม่?
A: ใช่ ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐาน IEC 1131 ส่วนที่ 2 และผ่านเกณฑ์มาตรฐานด้าน EMC การสั่นสะเทือน และความต้านทานแรงกระแทก
