ชั้นวาง I/O แบบติดตั้งด้านหลัง รุ่น IC697CHS750 ความจุ 5 ช่อง

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IC697CHS750
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

คำอธิบาย

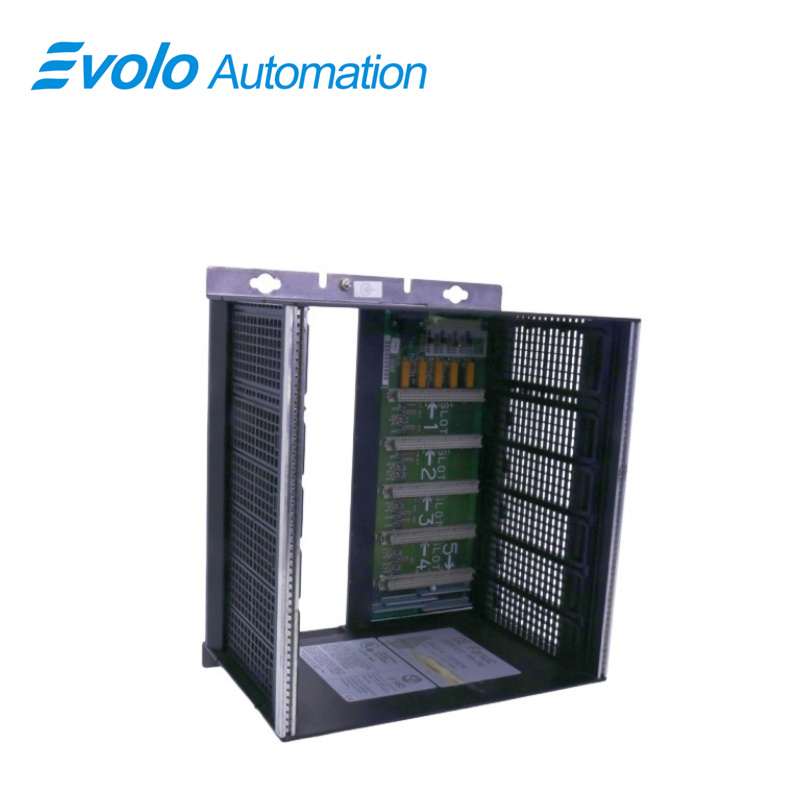

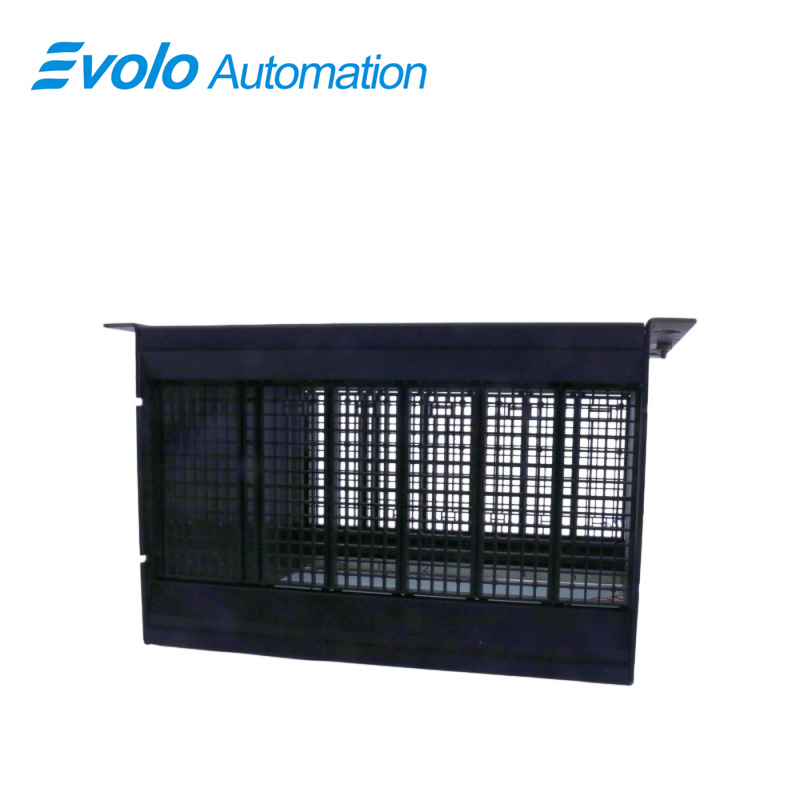

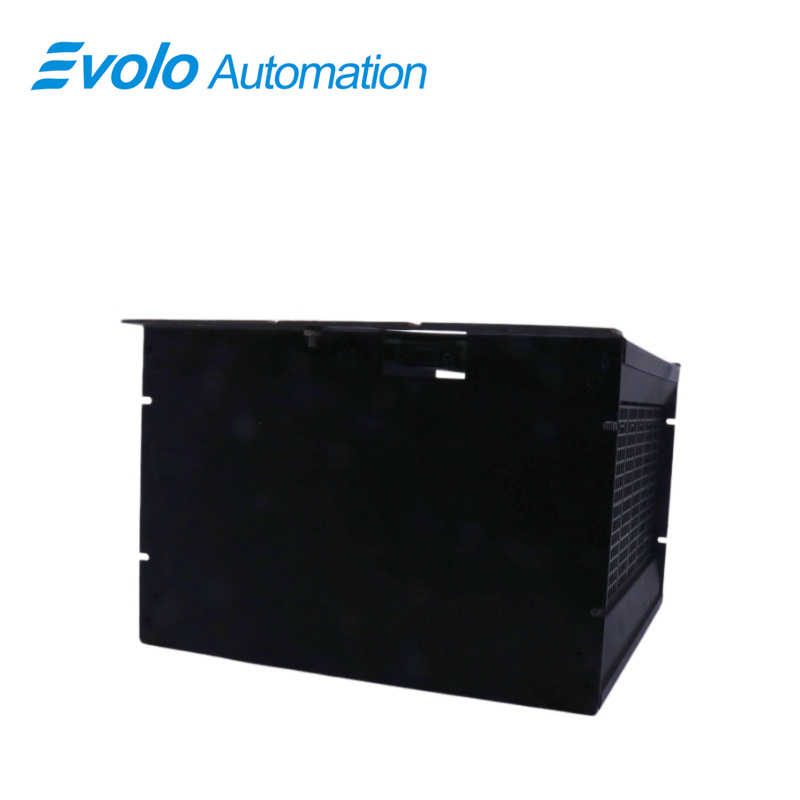

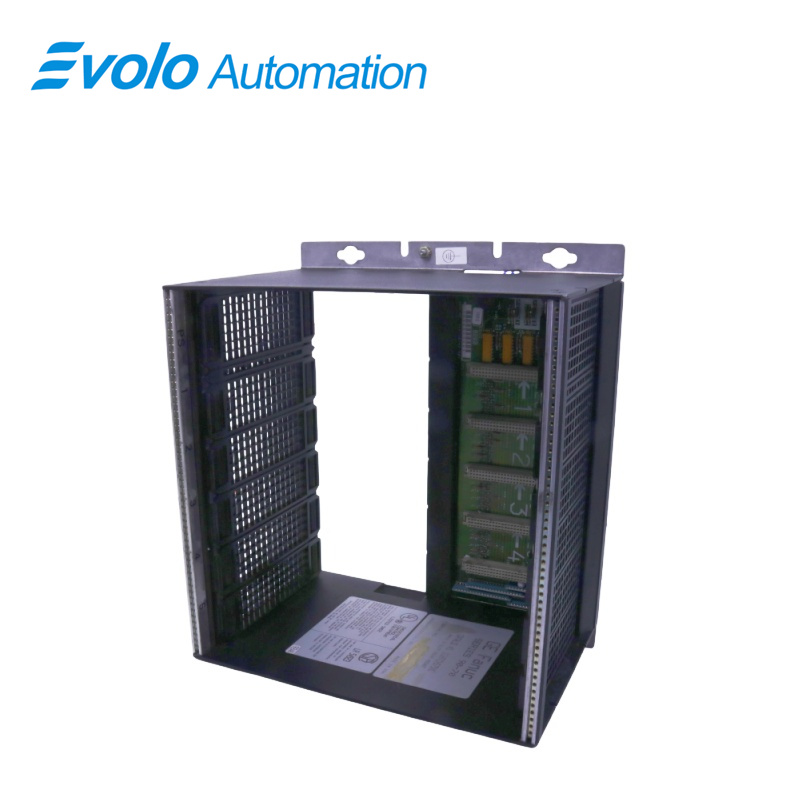

ชั้นวาง IC697CHS750 เป็นชั้นวางอุปกรณ์ขาเข้า/ขาออก (I/O) ที่ผลิตโดยบริษัท GE Fanuc ซึ่งทำหน้าที่เชื่อมต่อส่วนประกอบและโมดูลต่าง ๆ จากผลิตภัณฑ์ PLC รุ่น Series 90-70 ของ GE เข้าด้วยกัน ชั้นวางนี้มีช่องเสียบจำนวน 5 ช่อง และมีกลไกยึดติดด้านหลัง ตัวชั้นวางมีโครงสร้างเปิด (open enclosure) และเหมาะสำหรับใช้งานภายในอาคารเท่านั้น สามารถติดตั้งได้อย่างง่ายดายบนพื้นโรงงาน ส่วนประกอบที่ติดตั้งในช่องเสียบทั้ง 5 ช่องสามารถมีแหล่งจ่ายไฟแยกต่างหากของตนเองได้ โดยติดตั้งอยู่ทางด้านซ้ายของตำแหน่งโมดูล ชั้นวางนี้มีขนาดกะทัดรัดและมีน้ำหนักประมาณ 2 กิโลกรัม มีมิติขนาดสูง 11.15 นิ้ว กว้าง 12.60 นิ้ว และลึก 7.5 นิ้ว ส่วนโครงหุ้ม (enclosure) ของชั้นวางมีความลึก 254 มิลลิเมตร ชั้นวาง IC697CHS750 ใช้การไหลเวียนของอากาศเพื่อป้องกันไม่ให้เกิดความร้อนสะสม และในการระบายความร้อนแบบคอนเวคชัน (convection cooling) จำเป็นต้องไม่มีสิ่งใดมาขัดขวางการไหลของอากาศระหว่างชั้นวาง I/O กับช่องระบายอากาศที่ใกล้ที่สุด

การประยุกต์ใช้งาน

โรงงานผลิตรถยนต์: ควบคุมการดำเนินงานในโรงสีสี ควบคุมสายการประกอบขั้นสุดท้าย และควบคุมหุ่นยนต์จัดการชิ้นส่วน

โรงกลั่นน้ำมันและก๊าซ: จัดการข้อมูลแบบเรียลไทม์ที่ซับซ้อนในระบบตรวจสอบโรงกลั่น แท่นขุดเจาะ และท่อส่ง

โรงไฟฟ้า: ใช้งานกับระบบควบคุมกระบวนการโรงไฟฟ้า การตรวจสอบโครงข่ายไฟฟ้า และระบบควบคุมแบบกระจายสำหรับระบบรพลังงานหมุนเวียน

โรงงานอาหารและเครื่องดื่ม: จัดการสายการบรรจุภัณฑ์ ระบบบรรจุอัตโนมัติ และกระบวนการตรวจสอบคุณภาพ

โรงงานวิศวกรรมยา: ให้การควบคุมกระบวนการอย่างเสถียรและการบันทึกข้อมูลในกระบวนการผลิตอัตโนมัติ ซึ่งต้องปฏิบัติตามมาตรฐานกฎระเบียบอย่างเข้มงวด

โรงงานโลหกรรมและเหมืองแร่: จัดการการควบคุมลอจิกในสภาพแวดล้อมที่มีภาระหนัก เช่น การแปรรูปโลหะและการถลุงแร่

คุณสมบัติ

รองรับโมดูล PLC รุ่น IC697 ทุกชนิด

ชั้นวางแบบติดตั้งด้านหลังสามารถติดตั้งในตู้ขนาดลึก 10 นิ้ว (254 มม.) (โดยปกติไม่จำเป็นต้องใช้พัดลม)

ชั้นวางแบบติดตั้งด้านหน้าสามารถติดตั้งในตู้มาตรฐานขนาด 19 นิ้ว (480 มม.) (โดยปกติไม่จำเป็นต้องใช้พัดลม)

รองรับแหล่งจ่ายไฟ AC หรือ DC แบบเสียบปลั๊กของ IC697

มีการจัดเตรียมเพื่อการใช้งานสองชั้นวางจากแหล่งจ่ายไฟเดียว

ฟังก์ชัน

ชั้นวางมาตรฐานแบบเก้าช่อง (Nine-Slot Racks) และชั้นวางแบบห้าช่อง (Five-Slot Rack) สำหรับตัวควบคุมโปรแกรมได้รุ่น IC697 ใช้งานได้กับทุกการจัดวางหน่วยประมวลผลกลาง (CPU) และอุปกรณ์นำเข้า-ส่งออก (I/O) ชั้นวางแต่ละตัวมีพื้นที่สำหรับติดตั้งแหล่งจ่ายไฟฟ้าหนึ่งตัวที่ตำแหน่งโมดูลซ้ายสุด และมีช่องว่างเพิ่มเติมอีกเก้าช่อง (สำหรับชั้นวางแบบเก้าช่อง) หรือห้าช่อง (สำหรับชั้นวางแบบห้าช่อง) ขนาดโดยรวมของชั้นวางคือ 11.15 นิ้ว สูง × 19 นิ้ว กว้าง × 7.5 นิ้ว ลึก (283 มม. × 483 มม. × 190 มม.) สำหรับชั้นวางแบบเก้าช่อง และ 11.15 นิ้ว สูง × 13 นิ้ว กว้าง × 7.5 นิ้ว ลึก (283 มม. × 320 มม. × 190 มม.) สำหรับชั้นวางแบบห้าช่อง ความกว้างของแต่ละช่องคือ 1.6 นิ้ว ยกเว้นช่องสำหรับแหล่งจ่ายไฟฟ้าซึ่งมีความกว้าง 2.4 นิ้ว สามารถเชื่อมต่อชั้นวางสองตัวเข้าด้วยกันเพื่อแบ่งปันแหล่งจ่ายไฟฟ้าเพียงหนึ่งตัวสำหรับแอปพลิเคชันที่มีความต้องการอุปกรณ์ I/O เพิ่มเติม โดยมีชุดสายเคเบิลขยายแหล่งจ่ายไฟฟ้า (Power Supply Extension Cable kit) รุ่น IC697CBL700 จำหน่ายแยกต่างหากสำหรับการใช้งานลักษณะนี้ ชั้นวางแต่ละตัวมีระบบตรวจจับช่อง (slot sensing) สำหรับโมดูล I/O แบบชั้นวาง (rack-type I/O modules) ที่ออกแบบมาเฉพาะสำหรับ PLC รุ่น IC697 โดยไม่จำเป็นต้องใช้จัมเปอร์ (jumpers) หรือสวิตช์ DIP บนโมดูล I/O เพื่อกำหนดที่อยู่ของโมดูล

คำถามที่พบบ่อย

คำถาม: โมดูล IC697CHS750 สามารถใช้เป็นชั้นวางขยาย (expansion rack) ได้หรือไม่?
A: ใช่ ชั้นวางตัวถังแบบ 5 ช่องนี้สามารถทำหน้าที่เป็นชั้นวางขยายได้ ในการทำเช่นนั้น คุณจะต้องติดตั้งโมดูลรับสัญญาณบัส (Bus Receiver module) ซีรีส์ 90-70 ลงในชั้นวางนี้ ซึ่งจะเชื่อมต่อกับโมดูลส่งสัญญาณบัส (Bus Transmitter module) ที่ติดตั้งอยู่ในชั้นวาง CPU หลักผ่านสายเคเบิลแบบหลายแกนพิเศษ

Q: ช่องใดถูกสงวนไว้สำหรับ CPU บน IC697CHS750 ตัวนี้?
A: ในการจัดวางแบบชั้นวางหลัก (primary rack configuration) ช่องที่ 1 (ช่องแรกที่อยู่ทางด้านขวาของโมดูลแหล่งจ่ายไฟโดยตรง) จะถูกสงวนไว้สำหรับหน่วยประมวลผลกลาง (Central Processing Unit: CPU) โดยเฉพาะ ส่วนช่องอื่นๆ ที่เหลือสามารถติดตั้งโมดูลประเภทต่างๆ ได้ตามต้องการ ไม่ว่าจะเป็นโมดูลแบบแยกสัญญาณ (discrete), โมดูลแอนะล็อก (analog) หรือโมดูลการสื่อสาร (communication)

Q: IC697CHS750 ตัวนี้รวมโมดูลแหล่งจ่ายไฟมาด้วยหรือไม่?
A: ไม่ IC697CHS750 ตัวนี้ประกอบด้วยเพียงโครงสร้างตัวถังโลหะเปล่า (bare metal chassis) และแผงวงจรย้อนกลับแบบ VME (VME electronic backplane) เท่านั้น โมดูลแหล่งจ่ายไฟซีรีส์ 90-70 ที่เข้ากันได้ (เช่น IC697PWR711) จะต้องซื้อแยกต่างหากและติดตั้งลงในช่องแหล่งจ่ายไฟที่กำหนดไว้เฉพาะทางด้านซ้ายสุด
