رک ورودی/خروجی با نصب از پشت، ۵ شیاری IC697CHS750

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IC697CHS750
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

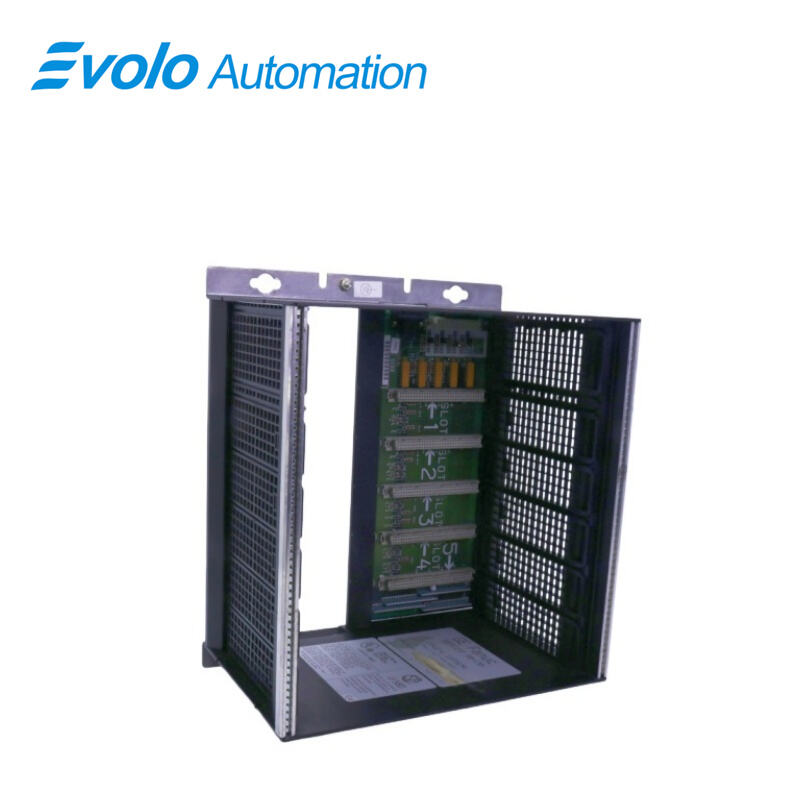

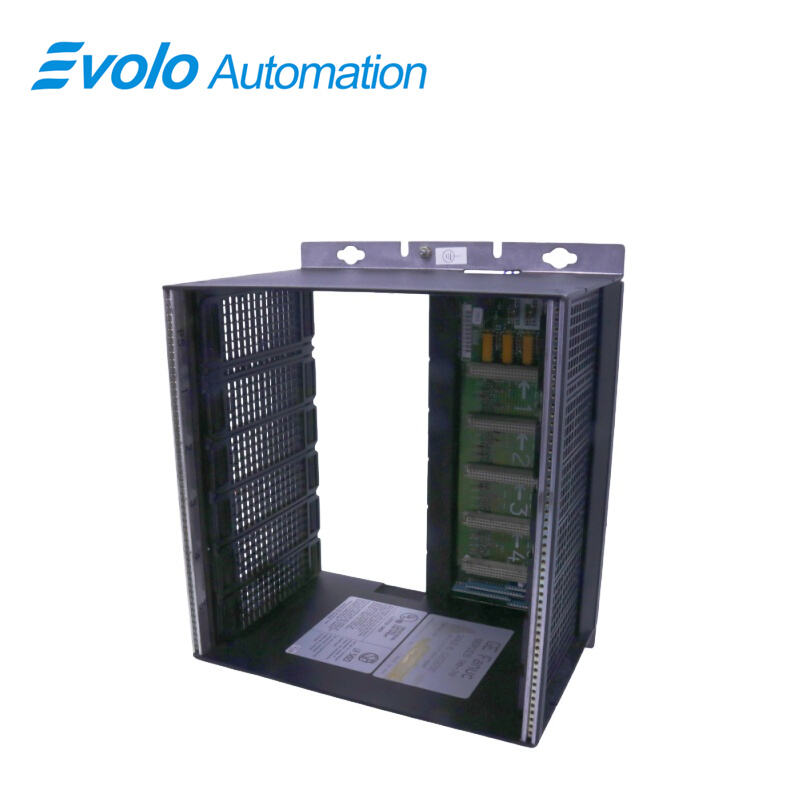

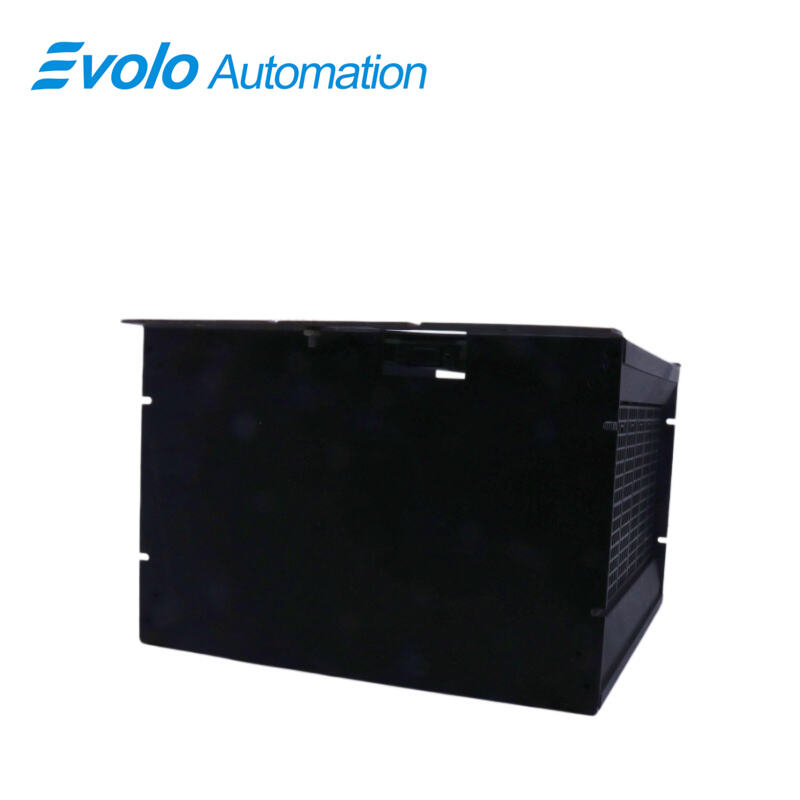

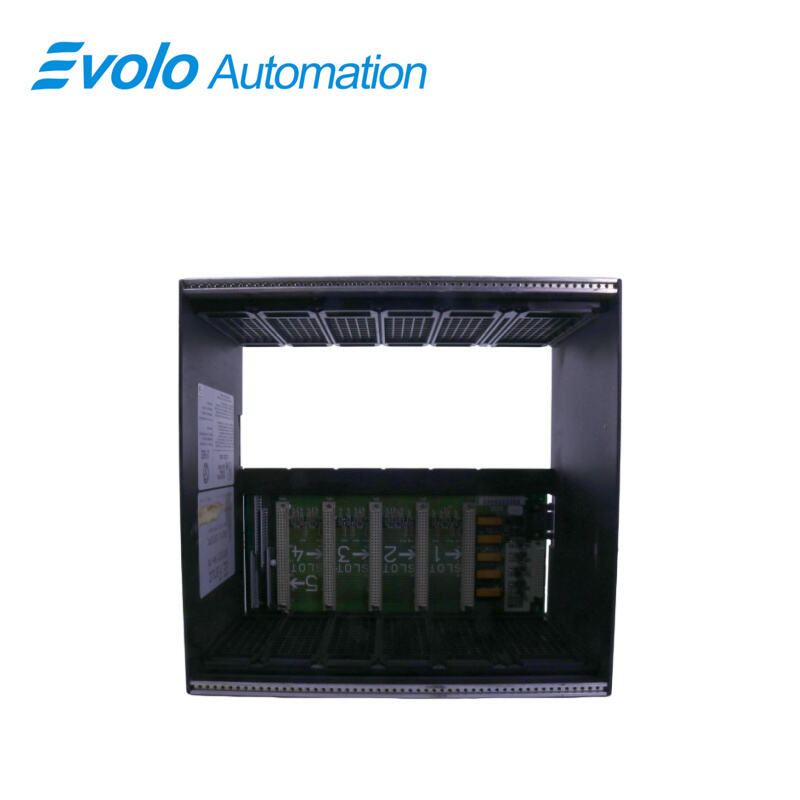

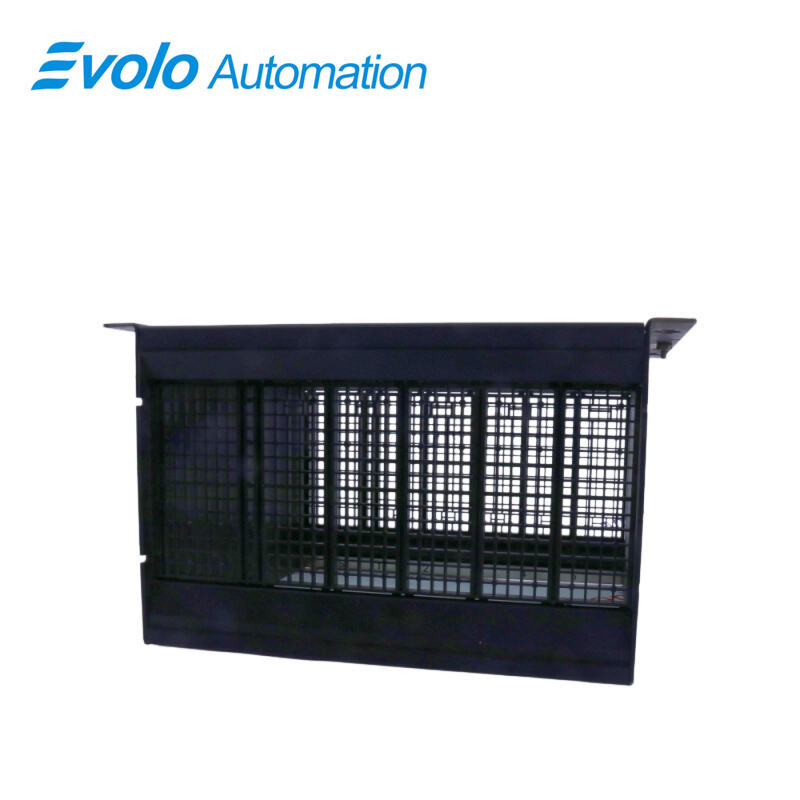

رک IC697CHS750 یک رک ورودی/خروجی (I/O) است که توسط شرکت GE Fanuc تولید شده است. این رک اجزا و ماژول‌های مختلف خط محصول PLC سری ۹۰-۷۰ شرکت GE را به یکدیگر متصل می‌کند. این رک دارای ۵ شیار است و مکانیزم نصب در پشت آن پیش‌بینی شده است. محفظهٔ این رک باز است و صرفاً برای استفاده در محیط‌های داخلی مناسب می‌باشد. نصب آن به‌راحتی روی کف کارخانه امکان‌پذیر است. اجزایی که در این ۵ شیار قرار می‌گیرند، می‌توانند هر یک منبع تغذیهٔ جداگانه‌ای در سمت چپ موقعیت ماژول داشته باشند. این رک از نظر ابعادی فشرده است و وزن آن حدود ۲ کیلوگرم می‌باشد. ابعاد آن عبارتند از: ارتفاع ۱۱٫۱۵ اینچ، عرض ۱۲٫۶۰ اینچ و عمق ۷٫۵ اینچ. عمق محفظهٔ این رک ۲۵۴ میلی‌متر است. رک IC6997CHS750 از جریان هوا برای جلوگیری از گرم‌شدن بیش از حد استفاده می‌کند. برای خنک‌کنندگی به روش همرفت، جریان هوا بین رک ورودی/خروجی و نزدیک‌ترین خروجی هوا نباید مسدود شود.

کاربردها

کارخانه‌های تولید خودرو: هماهنگ‌سازی عملیات غرفه رنگ‌آمیزی، کنترل خط مونتاژ نهایی و ربات‌های جابه‌جایی قطعات.

نیروگاه‌های نفت و گاز: مدیریت داده‌های پیچیده در زمان واقعی در سیستم‌های نظارتی پالایشگاه، ایستگاه حفاری و خطوط لوله.

نیروگاه‌ها: کاربرد در کنترل فرآیند نیروگاه، نظارت بر شبکه برق و کنترل توزیع‌شده سیستم‌های انرژی تجدیدپذیر.

کارخانه‌های مواد غذایی و نوشیدنی: مدیریت خطوط بسته‌بندی، سیستم‌های پرکننده خودکار و فرآیندهای بازرسی کیفیت.

کارخانه‌های مهندسی داروسازی: ارائه کنترل پایدار فرآیند و ثبت داده‌ها در تولید خودکار که نیازمند رعایت دقیق استانداردهای نظارتی است.

کارخانه‌های فلزوری و معدنی: انجام کنترل منطقی در محیط‌های پربار (با بار بالا) مانند فرآورش فلزات و تصفیه سنگ‌های معدنی.

ویژگی‌ها

پذیرش تمام انواع ماژول‌های PLC سری IC697

رک‌های نصب‌شونده از پشت در محفظه‌ای به عمق ۱۰ اینچ (۲۵۴ میلی‌متر) قابل نصب هستند (معمولاً نیازی به استفاده از فن نیست).

رک‌های نصب‌شونده از جلو در رک استاندارد ۱۹ اینچی (۴۸۰ میلی‌متری) قابل نصب هستند (معمولاً نیازی به استفاده از فن نیست).

قابلیت پذیرش منابع تغذیه AC یا DC سری IC697 با اتصال پلاگین

امکان اجرای دو رک از طریق یک منبع تغذیه واحد فراهم شده است

عملکرد

رک‌های استاندارد نُه‌شیاره و پنج‌شیاره برای کنترل‌کننده‌ی برنامه‌پذیر IC697 در تمامی پیکربندی‌های واحدهای پردازش مرکزی (CPU) و ورودی/خروجی (I/O) به کار می‌روند. هر رک امکان نصب یک منبع تغذیه را در موقعیت ماژول انتهای سمت چپ فراهم می‌کند؛ و همچنین یا نه موقعیت شیار اضافی (در رک نُه‌شیاره) یا پنج موقعیت شیار اضافی (در رک پنج‌شیاره) را دارد. ابعاد کلی رک عبارتند از: ارتفاع ۱۱٫۱۵ اینچ × عرض ۱۹ اینچ × عمق ۷٫۵ اینچ (۲۸۳ میلی‌متر × ۴۸۳ میلی‌متر × ۱۹۰ میلی‌متر) برای رک نُه‌شیاره و ارتفاع ۱۱٫۱۵ اینچ × عرض ۱۳ اینچ × عمق ۷٫۵ اینچ (۲۸۳ میلی‌متر × ۳۲۰ میلی‌متر × ۱۹۰ میلی‌متر) برای رک پنج‌شیاره. عرض هر شیار ۱٫۶ اینچ است، به جز شیار منبع تغذیه که عرض آن ۲٫۴ اینچ می‌باشد. دو رک می‌توانند به یکدیگر متصل شده و از یک منبع تغذیه‌ی مشترک برای کاربردهایی با نیازهای گسترده‌تر ورودی/خروجی استفاده کنند. کیت کابل افزایشی منبع تغذیه (IC697CBL700) برای چنین کاربردهایی موجود است. هر رک قابلیت تشخیص شیار را برای ماژول‌های ورودی/خروجی نوع رک طراحی‌شده برای PLC IC697 فراهم می‌کند. برای آدرس‌دهی ماژول‌ها، هیچ جامپر یا سوئیچ DIP روی ماژول‌های ورودی/خروجی لازم نیست.

سوالات متداول

سوال: آیا مدل IC697CHS750 را می‌توان به‌عنوان رک انبساطی استفاده کرد؟
پاسخ: بله، این شاسی پنج‌شیاری می‌تواند به‌عنوان یک رک افزایشی عمل کند. برای این منظور، باید یک ماژول دریافت‌کننده باس سری ۹۰-۷۰ (Bus Receiver module) در این رک نصب کنید که از طریق یک کابل چندسیمه تخصصی به یک ماژول ارسال‌کننده باس (Bus Transmitter module) قرارگرفته در رک اصلی CPU متصل می‌شود.

سوال: کدام شیار در این شاسی IC697CHS750 صرفاً برای CPU اختصاص داده شده است؟
پاسخ: در پیکربندی رک اصلی، شیار ۱ (اولین شیار واقع‌شده دقیقاً در سمت راست ماژول منبع تغذیه) صرفاً برای واحد پردازش مرکزی (CPU) اختصاص داده شده است. سایر شیارها را می‌توان با هر ترکیبی از ماژول‌های گسسته، آنالوگ یا ارتباطی پر کرد.

سوال: آیا این شاسی IC697CHS750 شامل ماژول منبع تغذیه می‌شود؟
پاسخ: خیر، IC697CHS750 صرفاً شامل شاسی فلزی خام و بُرد الکترونیکی پشتی VME می‌باشد. ماژول منبع تغذیه سازگونده سری ۹۰-۷۰ (مانند IC697PWR711) باید جداگانه خریداری و در شیار تخصیص‌یافته سمت چپ‌تر (شیار منبع تغذیه) نصب شود.
