โมดูลอินเทอร์เฟซ Profibus รุ่น IC670PBI001

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IC670PBI001
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

คำอธิบาย

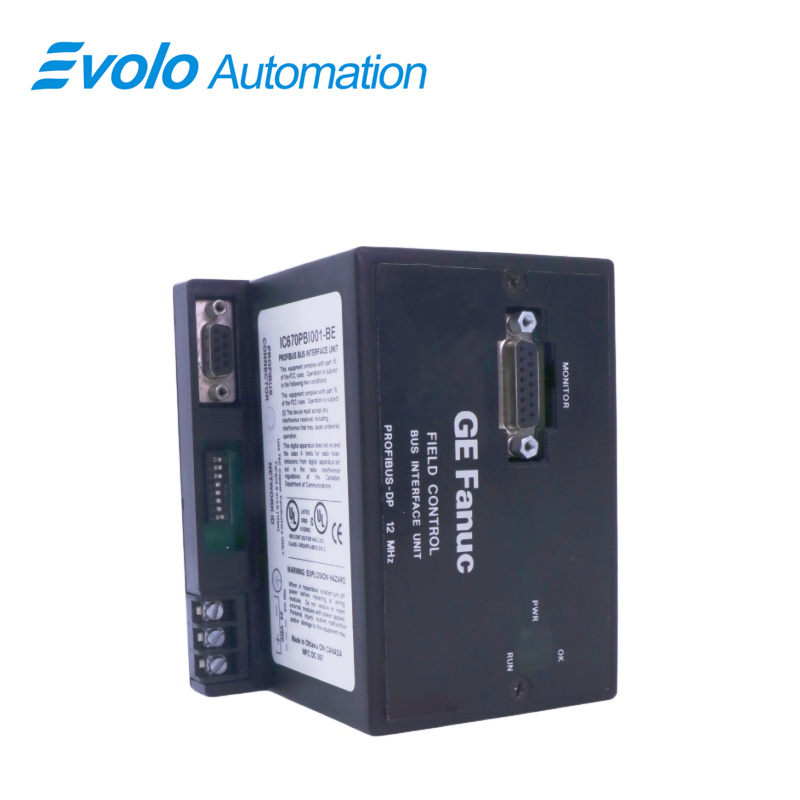

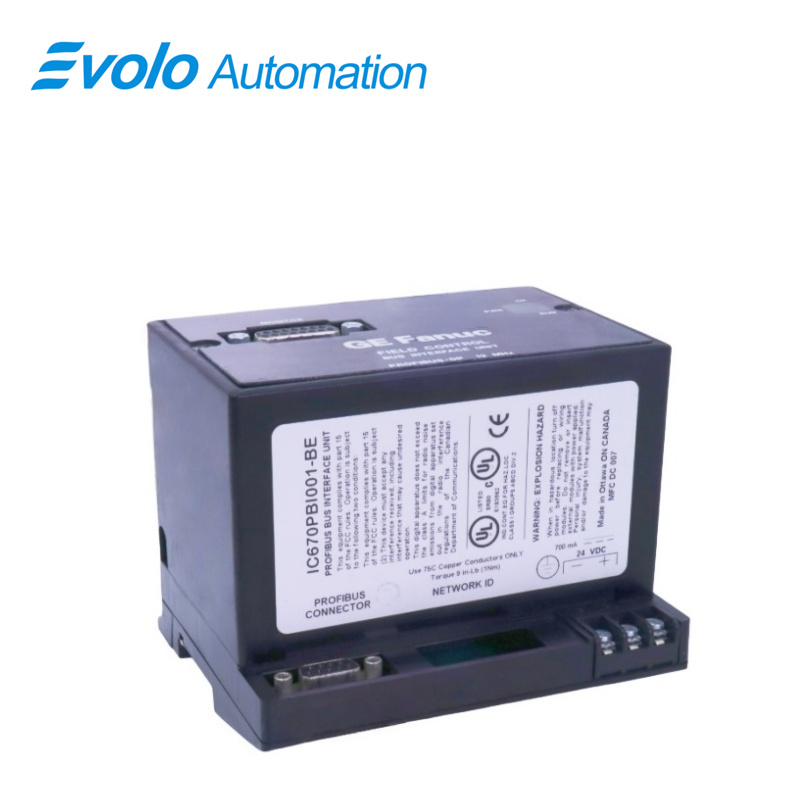

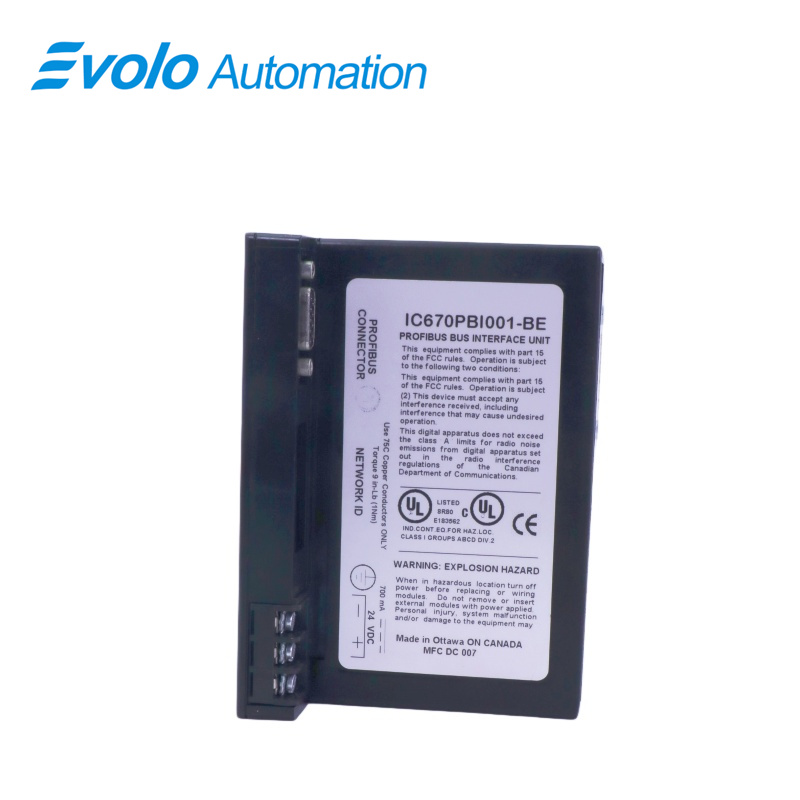

IC670PBI001 เป็นหน่วยอินเทอร์เฟซ Profibus ซึ่งเป็นส่วนหนึ่งของชุดควบคุมภาคสนาม (Field control series) ของ GE Fanuc อุปกรณ์ไฟฟ้านี้ติดตั้งเข้ากับบล็อกขั้วต่ออินเทอร์เฟซบัส (Bus interface terminal block) และจ่ายพลังงานด้วยแหล่งจ่ายไฟกระแสตรงภายนอกที่มีแรงดัน 24 VDC มันทำให้โมดูล I/O ควบคุมภาคสนามสามารถแลกเปลี่ยนข้อมูลกับโมดูล CPU ของ GE ผ่านเครือข่าย Profibus ได้ ซึ่งช่วยให้เกิดสถาปัตยกรรม I/O แบบกระจายที่มีความเร็วสูง IC670PBI001 มาพร้อมกับขั้วต่อ D-shell แบบ 9 พินจำนวนสอง (2) ตัว โดยพอร์ตหนึ่งทำหน้าที่เป็นพอร์ตโปรแกรมเมอร์แบบถือใช้งาน (Hand-Held Programmer: HHP) สำหรับการดาวน์โหลดและตรวจสอบสถานะของ IC670PBI001 ส่วนอีกพอร์ตหนึ่งทำหน้าที่เป็นพอร์ตอินเทอร์เฟซเครือข่าย ซึ่งสื่อสารผ่านเครือข่าย Profibus ที่ความเร็วในการส่งข้อมูลมาตรฐาน ได้แก่ 9.6, 19.2, 93.75, 187.5, 500, 1500 Kbits, 3 Mbits, 6 Mbits และ 12 Mbits พอร์ตนี้จำเป็นต้องใช้สายเคเบิลแบบเกลียวคู่หุ้มเกราะ (shielded twisted cable) หรือสายเคเบิล Belden #9463 เป็นสื่อกลางทางกายภาพของเครือข่าย Profibus พอร์ตนี้รองรับโทโพโลยี Profibus แบบเชิงเส้น (linear topology) หรือการเชื่อมต่อแบบต่อเนื่อง (Daisy-chain connection) โดยมีการติดตั้งตัวต้านทาน (terminating resistors) ที่โหนดแรกและโหนดสุดท้ายของเครือข่าย IC670PBI001 หนึ่งตัวสามารถรองรับโมดูล I/O ควบคุมภาคสนามได้สูงสุดแปด (8) ตัว IC670PBI001 ทำงานได้เมื่อติดตั้งเข้ากับบล็อกขั้วต่อหน่วยอินเทอร์เฟซบัส (Bus Interface Unit: BIU) บล็อกขั้วต่อนี้ทำหน้าที่เป็นชุดประกอบสำหรับยึดโมดูลไว้บนราง DIN (DIN rail) นอกจากนี้ยังรองรับการติดตั้งบนแผง (panel mounting) ผ่านแท็บยึด (mounting tabs) ซึ่งจัดให้โดยบล็อกขั้วต่อ BIU ด้วย

การประยุกต์ใช้งาน

ระบบอัตโนมัติในอุตสาหกรรม: ใช้สำหรับควบคุมสายการผลิต ควบคุมหุ่นยนต์ และตรวจสอบกระบวนการผลิต ฯลฯ

การจัดการพลังงาน: ทำให้สามารถเก็บรวบรวมข้อมูลและควบคุมได้ในอุตสาหกรรมต่าง ๆ เช่น ไฟฟ้า น้ำมัน และก๊าซธรรมชาติ

การควบคุมการจราจร: นำไปประยุกต์ใช้กับระบบสัญญาณการขนส่งทางราง และคลังสินค้าอัตโนมัติ ฯลฯ

ระบบอัตโนมัติสำหรับอาคาร: ควบคุมการทำงานของอุปกรณ์ภายในอาคาร (เช่น ระบบแสงสว่าง เครื่องปรับอากาศ และระบบรักษาความปลอดภัย)

การผลิต: ทำให้สามารถควบคุมได้อย่างแม่นยำในเครื่องจักรกล เครื่องจักรบรรจุภัณฑ์ และเครื่องพิมพ์

จุดแข็งในการแข่งขัน

การสื่อสารความเร็วสูง: รองรับอัตราการส่งข้อมูล Profibus หลายระดับ สูงสุดถึง 12 Mbps

สถาปัตยกรรม I/O แบบกระจาย: สามารถเชื่อมต่อกับโมดูล I/O ภาคสนามได้สูงสุด 8 ตัวผ่านเครือข่าย Profibus เพื่อรองรับการขยายระบบแบบโมดูลาร์

การกำหนดที่อยู่อย่างยืดหยุ่น: ใช้ชุดสวิตช์ DIP แบบ 8 บิต รองรับการกำหนดที่อยู่โหนดตั้งแต่ 00 ถึง 32

การออกแบบที่แข็งแรงและทนทาน: ตัวเรือนทำจากอลูมิเนียม เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

การวินิจฉัยและบำรุงรักษา: มีฟังก์ชันการวินิจฉัยในตัว รองรับการรายงานข้อผิดพลาดและการปรับสเกลแบบแอนะล็อก

ฟังก์ชันการประมวลผลอัจฉริยะ: รองรับฟังก์ชันการประมวลผลอัจฉริยะ เช่น การตั้งค่าเริ่มต้นของอินพุต/เอาต์พุต (I/O) และการเลือกช่วงค่าแอนะล็อก

ติดตั้งและบำรุงรักษาง่าย: ออกแบบแบบโมดูลาร์ รองรับการเปลี่ยนชิ้นส่วนขณะระบบกำลังทำงาน (hot-swapping) ทำให้การขยายระบบและการแก้ไขปัญหาง่ายขึ้น

การใช้พลังงานต่ำ: 4.45 วัตต์ ช่วยลดต้นทุนด้านพลังงาน

คำถามที่พบบ่อย

คำถาม: ไอซี670พีบีไอ001 มาพร้อมกับการรับประกันหรือไม่?

คำตอบ: ใช่ ไอซี670พีบีไอ001 มาพร้อมกับการรับประกัน 1 ปี

คำถาม: ไอซี670พีบีไอ001 รองรับโปรโตคอลอุตสาหกรรมใด?

คำตอบ: ไอซี670พีบีไอ001 รองรับโปรโตคอลการสื่อสาร Profibus

คำถาม: ไอซี670พีบีไอ001 รองรับความเร็วในการส่งข้อมูลเท่าใด?

คำตอบ: ไอซี670พีบีไอ001 รองรับความเร็วในการส่งข้อมูลที่ 9.6, 19.2, 93.75, 187.5, 500, 1500 กิโลบิตต่อวินาที, 3 เมกะบิตต่อวินาที, 6 เมกะบิตต่อวินาที และ 12 เมกะบิตต่อวินาที

คำถาม: โมเดล IC670PBI001 มีพอร์ต Profibus กี่พอร์ต?

คำตอบ: โมเดล IC670PBI001 มีพอร์ตอินเทอร์เฟซ Profibus หนึ่งพอร์ต (1 พอร์ต)
