ماژول رابط Profibus IC670PBI001، تولیدکنندگان، عرضه‌کنندگان و کارخانه‌های ماژول رابط Profibus IC670PBI001 در چین

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IC670PBI001
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

پارامتر	ارزش
نام ماژول	ماژول رابط Profibus IC670PBI001
ابعاد	۱۲٫۶ × ۱۱ × ۱۰ سانتی‌متر
وزن	0.64 کیلوگرم
نوع ماژول	ماژول رابط Profibus
ولتاژ ورودی نامی	24 ولت جریان مستقیم
محدوده ولتاژ	۱۸ تا ۳۰ ولت جریان مستقیم
پروتکل‌های پشتیبانی‌شده	پروفیباس
توان ورودی	۷٫۷ وات
تعداد پورت	Profibus: ۱ عدد اتصال‌دهنده D-sub با ۹ پین؛ برنامه‌ریز: ۱ عدد اتصال‌دهنده D-sub با ۹ پین
مصرف قدرت	۴٫۴۵ وات
مدیریت	از طریق کلیدهای DIP تعبیه‌شده
زمان نگهداری ولتاژ	حداکثر ۱۰ میلی‌ثانیه
توپولوژی Profibus	توپولوژی اتوبوس خطی
قابلیت اعتماد	میانگین زمان بین خرابی‌ها (MTBF): ۱۸۰۰۰۰ ساعت
سرعت انتقال	۹٫۶، ۱۹٫۲، ۹۳٫۷۵، ۱۸۷٫۵، ۵۰۰، ۱۵۰۰ کیلوبیت بر ثانیه، ۳ مگابیت بر ثانیه، ۶ مگابیت بر ثانیه، ۱۲ مگابیت بر ثانیه
چراغ‌های نشانگر وضعیت	PWR، RUN، OK
محیط شبکه	کابل جفت‌پیچیده شیلدشده
دماي محیط عملیاتی	۰ تا ۵۵ درجه سانتی‌گراد
نصب	نصب ریل DIN / پنل از طریق بلوک ترمینال BIU
مقاومت به نویز	بله
تعداد ماژول‌های ورودی/خروجی قابل پشتیبانی	حداکثر 8 مدول
اتصال‌دهنده برنامه‌ریز دستی	بله
تعداد ایستگاه‌ها در هر سگمنت Profibus	32
برنامه نویسی	از طریق برنامه‌ریز دستی
توابع پشتیبانی‌شده	اجبار ورودی/خروجی؛ نمایش عیب‌یابی؛ بارگذاری/دانلود برنامه
منبع تغذیه	24 VDC

توضیحات

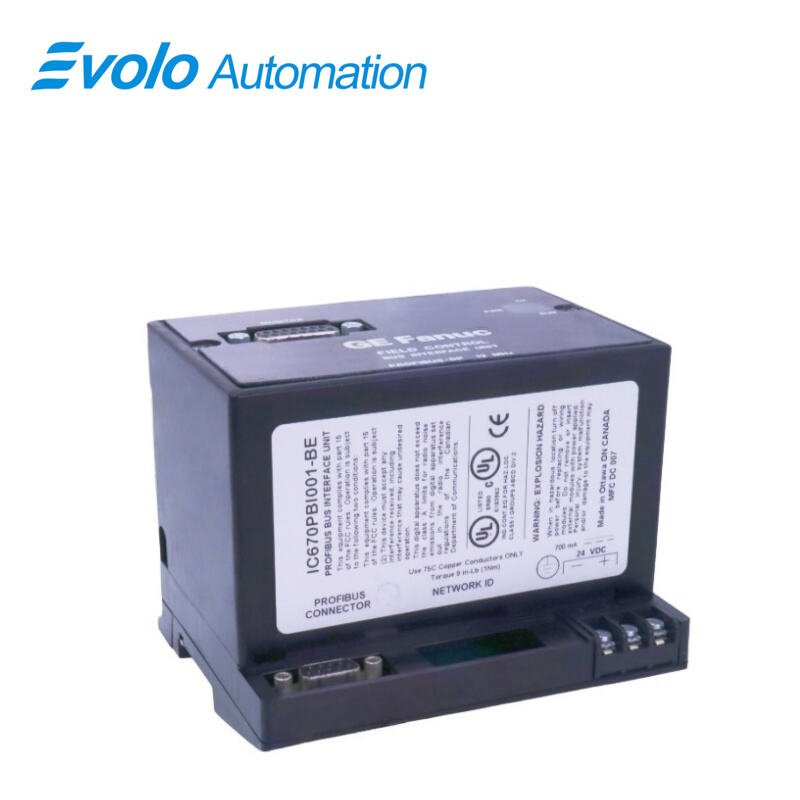

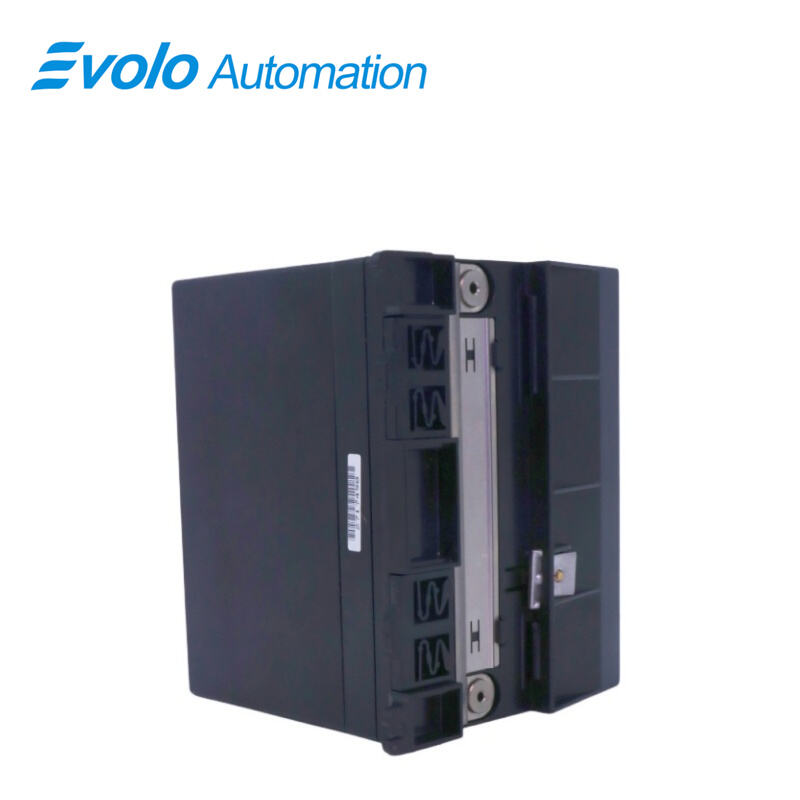

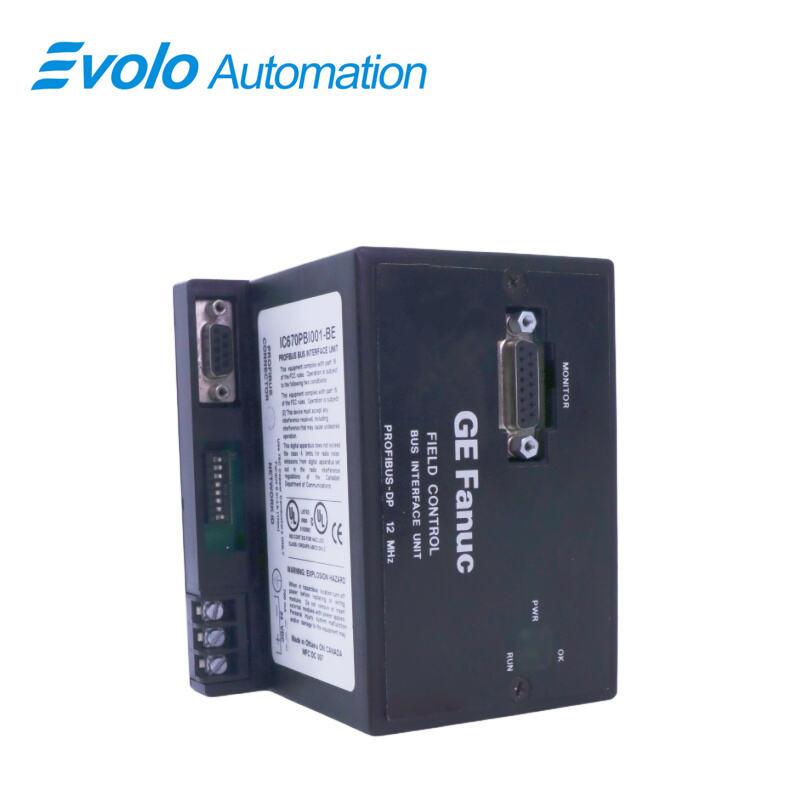

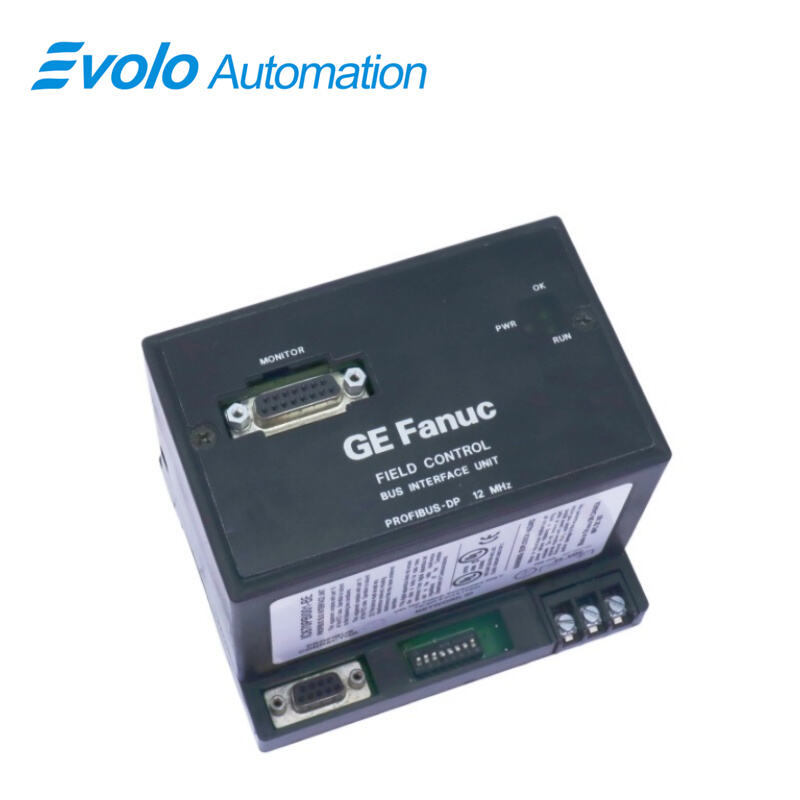

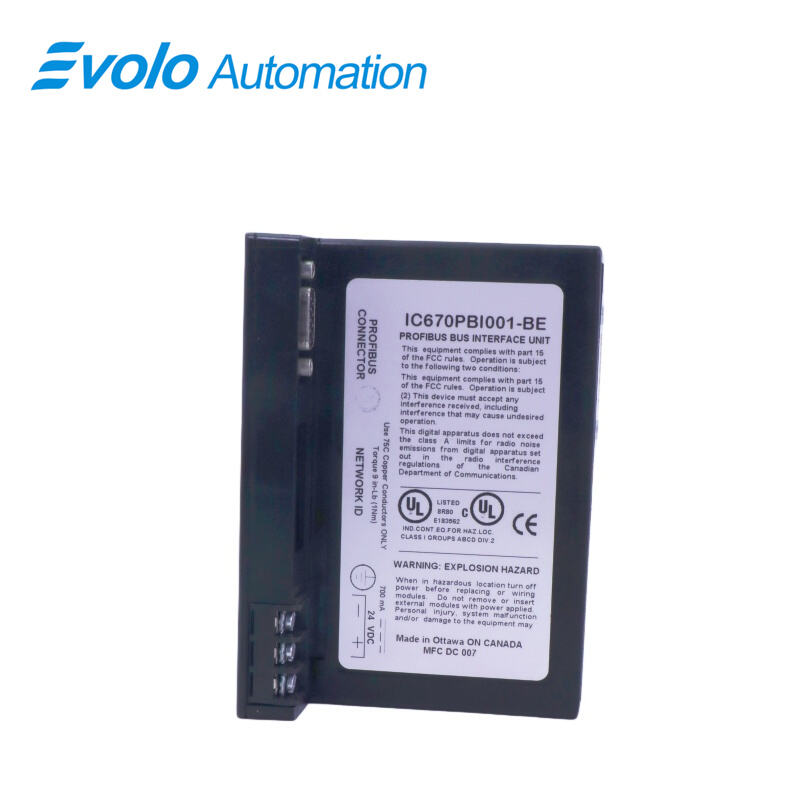

IC670PBI001 یک واحد رابط Profibus است که بخشی از سری کنترل فیلد (Field Control) شرکت GE Fanuc می‌باشد. این دستگاه الکتریکی به یک بلوک ترمینال رابط باس (Bus Interface Terminal Block) نصب می‌شود و از طریق منبع تغذیه خارجی ۲۴ ولت جریان مستقیم (VDC) تغذیه می‌گردد. این واحد امکان تبادل داده‌ها بین ماژول‌های ورودی/خروجی کنترل فیلد (Field Control I/O Module) و ماژول پردازنده مرکزی GE (CPU Module) را از طریق شبکه Profibus فراهم می‌کند و بدین ترتیب معماری توزیع‌شده ورودی/خروجی با سرعت بالا را پشتیبانی می‌نماید. IC670PBI001 دارای دو (۲) اتصال‌دهنده D-shell با ۹ پین است؛ یکی از این پورت‌ها به عنوان پورت برنامه‌ریز دستی (Hand-Held Programmer یا HHP) برای بارگذاری و نظارت بر IC670PBI001 عمل می‌کند و پورت دیگر به عنوان پورت رابط شبکه، ارتباط را با سرعت‌های استاندارد انتقال داده Profibus (۹٫۶، ۱۹٫۲، ۹۳٫۷۵، ۱۸۷٫۵، ۵۰۰، ۱۵۰۰ کیلوبیت در ثانیه، ۳ مگابیت در ثانیه، ۶ مگابیت در ثانیه و ۱۲ مگابیت در ثانیه) برقرار می‌کند. این پورت نیازمند استفاده از کابل پیچیده زره‌دار یا کابل Belden #9463 به عنوان محیط فیزیکی شبکه Profibus است. این پورت از توپولوژی خطی Profibus یا اتصال زنجیری (Daisy-chain) پشتیبانی می‌کند که در آن اولین و آخرین گره شبکه با مقاومت‌های پایانی (Termination Resistors) پایان یافته‌اند. حداکثر هشت (۸) ماژول ورودی/خروجی کنترل فیلد می‌توانند توسط یک IC670PBI001 میزبانی شوند. IC670PBI001 در صورت نصب روی بلوک ترمینال واحد رابط باس (Bus Interface Unit یا BIU) عمل می‌کند. این بلوک ترمینال مجموعه نصب را فراهم می‌کند تا مجموعه ماژول روی ریل DIN قابل نصب باشد. همچنین این بلوک ترمینال از طریق زبانه‌های نصب ارائه‌شده در خود، امکان نصب روی پنل را نیز فراهم می‌سازد.

کاربردها

اتوماسیون صنعتی: برای کنترل خط تولید، کنترل ربات‌ها، نظارت بر فرآیندها و غیره استفاده می‌شود.

مدیریت انرژی: امکان جمع‌آوری داده‌ها و کنترل را در صنایعی مانند برق، نفت و گاز طبیعی فراهم می‌کند.

کنترل ترافیک: در سیستم‌های سیگنال‌دهی حمل‌ونقل ریلی، انبارداری خودکار و غیره به کار می‌رود.

اتوماسیون ساختمان: عملکرد تجهیزات ساختمانی (مانند روشنایی، تهویه مطبوع و امنیت) را کنترل می‌کند.

تولید: کنترل دقیق را در ماشین‌آلات ابزاری، ماشین‌آلات بسته‌بندی و تجهیزات چاپ امکان‌پذیر می‌سازد.

مزیت رقابتی

ارتباطات پرسرعت: از نرخ‌های انتقال متعدد Profibus پشتیبانی می‌کند که حداکثر تا ۱۲ مگابیت بر ثانیه است.

معماری ورودی/خروجی توزیع‌شده: امکان اتصال تا ۸ ماژول ورودی/خروجی فیلد از طریق شبکه Profibus را فراهم می‌کند و گسترش ماژولار را امکان‌پذیر می‌سازد.

پیکربندی آدرس انعطاف‌پذیر: آرایه کلیدهای DIP ۸ بیتی، که امکان پیکربندی آدرس گره از ۰۰ تا ۳۲ را فراهم می‌کند.

طراحی مقاوم و بادوام: پوشش آلومینیومی، مناسب برای محیط‌های صنعتی سخت‌گیرانه.

تشخیص و نگهداری: توابع تشخیصی تعبیه‌شده، امکان گزارش‌دهی خطاها و مقیاس‌بندی آنالوگ را فراهم می‌کند.

توابع پردازش هوشمند: امکان انجام توابع پردازش هوشمند مانند تنظیمات پیش‌فرض ورودی/خروجی (I/O) و انتخاب محدوده آنالوگ را فراهم می‌کند.

نصب و نگهداری آسان: طراحی ماژولار، امکان جایگزینی بدون قطع برق (Hot-swapping) را پشتیبانی می‌کند و گسترش سیستم و عیب‌یابی را ساده‌تر می‌سازد.

مصرف انرژی پایین: ۴٫۴۵ وات، کاهش هزینه‌های انرژی.

سوالات متداول

سوال: آیا IC670PBI001 دارای گارانتی است؟

پاسخ: بله، IC670PBI001 دارای گارانتی ۱ ساله است.

سوال: پروتکل صنعتی پشتیبانی‌شده توسط IC670PBI001 چیست؟

پاسخ: IC670PBI001 از پروتکل ارتباطی Profibus پشتیبانی می‌کند.

سوال: سرعت‌های انتقال داده‌ای که توسط IC670PBI001 پشتیبانی می‌شوند چه هستند؟

پاسخ: IC670PBI001 از سرعت‌های انتقال دادهٔ ۹٫۶، ۱۹٫۲، ۹۳٫۷۵، ۱۸۷٫۵، ۵۰۰، ۱۵۰۰ کیلوبیت در ثانیه، ۳ مگابیت در ثانیه، ۶ مگابیت در ثانیه و ۱۲ مگابیت در ثانیه پشتیبانی می‌کند.

سوال: مدل IC670PBI001 چند پورت Profibus دارد؟

پاسخ: مدل IC670PBI001 دارای یک (۱) پورت رابط Profibus است.
