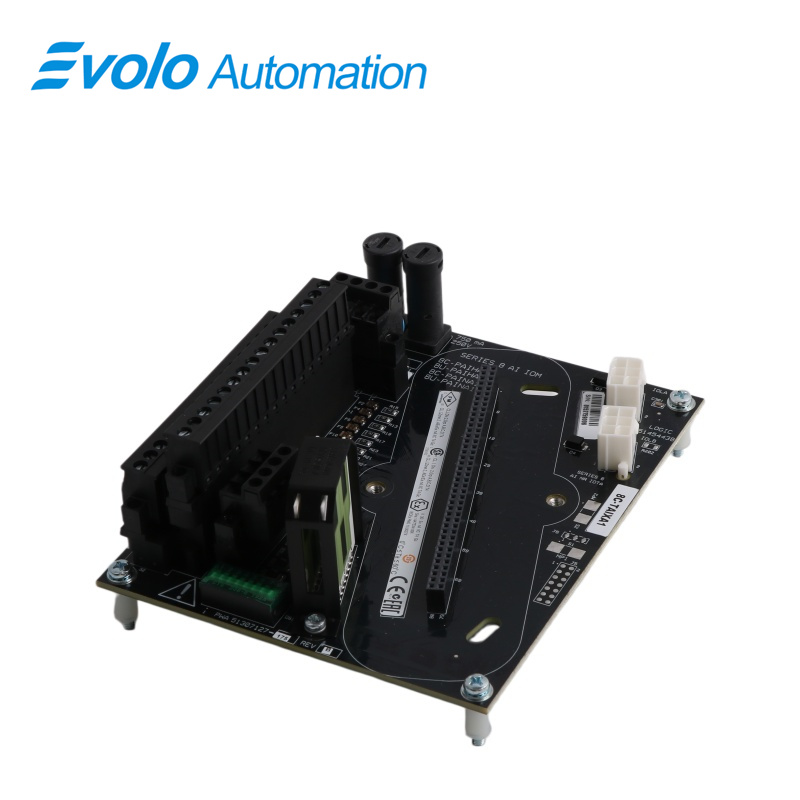

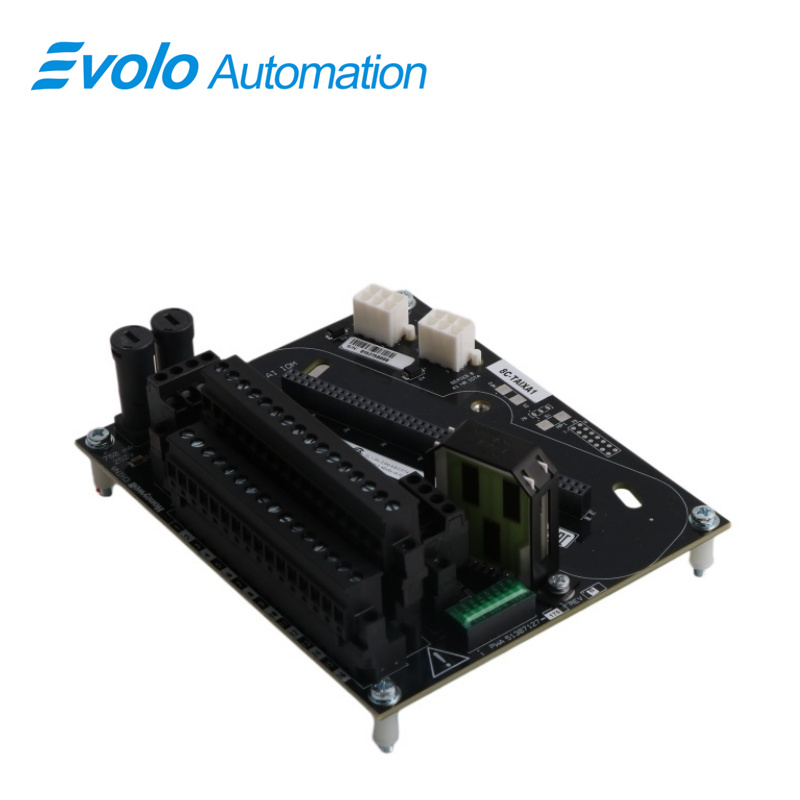

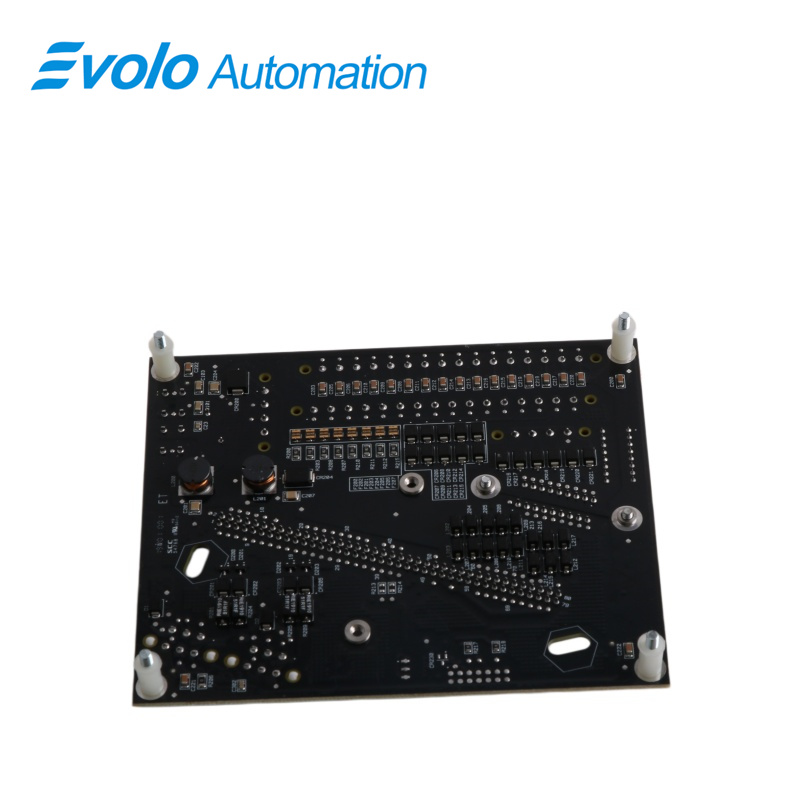

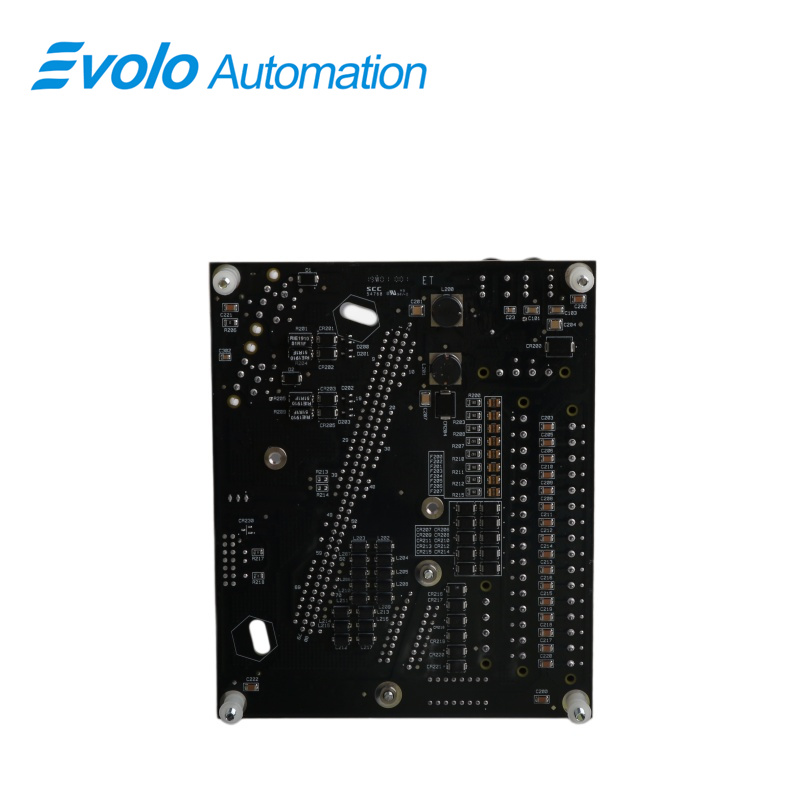

โมดูลอินพุตแบบแอนะล็อก รุ่น 8C-TAIXA1 51307127-175 ประเทศจีน ผู้ผลิต ผู้จัดจำหน่าย และโรงงานผู้ผลิตโมดูลอินพุตแบบแอนะล็อก รุ่น 8C-TAIXA1 51307127-175

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	ฮันนี่เวลล์
หมายเลขรุ่น:	8C-TAIXA1 51307127-175
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

พารามิเตอร์	ค่า
หมายเลขชิ้นส่วน	8C-TAIXA1 51307127-175
ประเภทชิ้นส่วน	โมดูลอินพุตอะนาล็อก
มิติ	12 × 6.5 × 14.5 ซม.
น้ำหนัก	0.26 กก.
ระบบสำรอง	แบบไม่สำรอง (Non-Redundant)
ชั้นเคลือบ	ใช่
ประเภทข้อมูล	กระแสไฟฟ้า (ใช้กับทรานสมิตเตอร์แบบ 2-wire หรือแบบจ่ายพลังงานเอง)
ช่องทางการเข้า	16 ช่องสัญญาณ (แบบ single-ended)
ความละเอียดของตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (A/D Converter Resolution)	16 บิต
ช่วงอินพุต	4–20 มิลลิแอมแปร์ (ผ่านความต้านทาน 250 โอห์ม)
ค่าแรงดันไฟฟ้า	24 วอลต์ DC
กระแสที่กำหนดให้กับโมดูล	110 mA
อัตราส่วนการลดสัญญาณรบกวนแบบ common mode (ตั้งแต่กระแสตรงถึงความถี่ 60 Hz โดยมีความไม่สมดุลของความต้านทาน 500 Ω)	70 เดซิเบล
แรงดันไฟฟ้าแบบคอมมอนโมด (ตั้งแต่ความถี่ตรงจนถึง 60 เฮิร์ตซ์)	-6 ถึง +5 V ที่จุดสูงสุด
อัตราส่วนการลดสัญญาณรบกวนแบบปกติ (60 เฮิร์ตซ์)	19 dB
การตอบสนองของตัวกรองแบบปกติ	ตัวกรองแบบ RC แบบโพลเดียว จุดลดสัญญาณ -3 dB ที่ความถี่ 6.5 Hz
แรงดันขาเข้าสูงสุดแบบปกติ	±30 โวลต์
การรบกวนระหว่างช่องสัญญาณ (จากกระแสตรงถึง 60 เฮิร์ตซ์)	-60 เดซิเบล
แรงดันไฟฟ้าอินพุตสูงสุด (โดยไม่ทำให้เกิดความเสียหาย)	±30 โวลต์
อัตราการสแกนสัญญาณขาเข้า	50 มิลลิวินาที
ความแม่นยำของฮาร์ดแวร์ (ที่อุณหภูมิ 23.5°C ±2°C)	±0.075% ของค่าเต็มสเกล
ความแม่นยำของฮาร์ดแวร์ (ที่อุณหภูมิ 0 ถึง 60°C)	±0.15% ของค่าเต็มสเกล
การแยกกัลวาเนีย	1000 โวลต์ AC RMS หรือ ±1000 โวลต์ DC
เทคนิคการแยกสัญญาณ	ICoupler (ใน IOM)
การปรับสภาพพลังงานสนามของตัวส่งสัญญาณ	วงจรจำกัดกระแสแบบแยกช่องกันแต่ละช่อง (ไม่จำเป็นต้องใช้ฟิวส์)
การถอดหรือใส่โมดูลขณะจ่ายไฟ	การสนับสนุน

คำอธิบาย

Honeywell 8C-TAIXA1 51307127-175 เป็นโมดูลอินพุตแบบแอนะล็อกในระบบ Honeywell โมดูลนี้เชื่อมต่อกับและรับสัญญาณกระแสไฟฟ้าแบบต่อเนื่องที่สร้างโดยตัวส่งสัญญาณอุตสาหกรรมในพื้นที่โรงงาน และให้อินเทอร์เฟซไฟฟ้าสำหรับโมดูลอิเล็กทรอนิกส์แบบเสียบได้ที่เข้ากันได้ ทำให้สามารถนำสัญญาณไฟฟ้าของตัวแปรกระบวนการที่ได้รับจากตัวส่งสัญญาณในพื้นที่เข้าสู่ระบบได้โดยไม่จำเป็นต้องใช้แผงจ่ายพลังงานภายนอก

การประยุกต์ใช้งาน

โรงงานผลิตสารเคมีคุณภาพสูง: ตรวจสอบสัญญาณระดับและความดันในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

โรงผลิตน้ำจืดจากน้ำทะเล: ลดการรบกวนจากหมอกเกลือเพื่อให้การส่งสัญญาณแม่นยำ

โรงงานอาหารและเครื่องดื่ม: ใช้งานในโหมดกำลังต่ำสำหรับพื้นที่ผลิตแบบปลอดเชื้อที่มีขนาดกะทัดรัด

โรงบำบัดน้ำขนาดใหญ่: ทำให้การบำรุงรักษาง่ายขึ้น และทนต่อภาวะลัดวงจรของตัวส่งสัญญาณได้

คุณสมบัติเด่น

การวินิจฉัยตนเองอย่างกว้างขวาง

ความสามารถในการสำรอง (Redundancy) แบบเลือกได้

อุปกรณ์แบบหลายตัวแปรที่รองรับ HART

การสแกนลูปอย่างรวดเร็ว

การเลือกแหล่งจ่ายไฟสำหรับภาคสนามแบบภายในหรือภายนอก

แหล่งจ่ายไฟกระตุ้นในตัว (ไม่จำเป็นต้องใช้แหล่งจ่ายไฟแบบมาชัลลิง)

เหมาะสำหรับการกำหนดค่า / สถานะของอุปกรณ์ HART

การแยกกัลวาเนีย

คำถามที่พบบ่อย

Q: โมดูลนี้มีจำนวนช่องสัญญาณเท่าใด และสถานะการแยกสัญญาณ (isolation) เป็นอย่างไร? 8C-TAIXA1 51307127-175 และรองรับระบบสำรอง (redundancy) หรือไม่
A: มี 16 ช่องแบบ single-ended ไม่รองรับระบบสำรอง และมีการเคลือบผิว

คำถาม: ความแม่นยำและอัตราการสแกนของ 8C-TAIXA1 51307127-175 ?
A: ความแม่นยำภายใต้สภาวะแวดล้อม ±0.075% ของค่าเต็มสเกล (F.S.) อัตราการสแกน 50 มิลลิวินาที (ใช้ ADC 16 บิต)

คำถาม: ช่วงสัญญาณและแรงดันไฟฟ้าในการทำงานคือเท่าใด 8C-TAIXA1 51307127-175 สนับสนุน?
คำตอบ: รองรับเฉพาะสัญญาณกระแส 4–20 มิลลิแอมแปร์ แรงดันไฟฟ้าในการทำงานคือ 24 โวลต์ แบบกระแสตรง (DC) (กระแสไฟฟ้า 110 มิลลิแอมแปร์)

คำถาม: แรงดันไฟฟ้าฉนวนกันความเครียดและความสามารถในการแยกสัญญาณคือเท่าใด 8C-TAIXA1 51307127-175 ใช้เพื่ออะไร?
คำตอบ: แรงดันไฟฟ้าฉนวนกันความเครียด 1000 โวลต์ แบบกระแสสลับรากที่สองเฉลี่ย (VAC RMS) / ±1000 โวลต์ แบบกระแสตรง (VDC) ใช้เทคโนโลยีการแยกสัญญาณแบบ iCoupler

ถาม: ทำไหม 8C-TAIXA1 51307127-175 ต้องใช้ฟิวส์สำหรับแหล่งจ่ายไฟภายนอกหรือไม่ และรองรับการเปลี่ยนชิ้นส่วนขณะระบบกำลังทำงาน (hot swapping) หรือไม่
คำตอบ: ติดตั้งระบบป้องกันการจำกัดกระแสไฟฟ้าแยกแต่ละช่อง ไม่จำเป็นต้องใช้ฟิวส์ และรองรับการเปลี่ยนชิ้นส่วนขณะระบบกำลังทำงาน (hot swapping)
