โมดูลอินพุตอะนาล็อก 8C-PAIN01 51454356-175, ผู้ผลิต ผู้จัดจำหน่าย และโรงงานโมดูลอินพุตอะนาล็อก 8C-PAIN01 51454356-175 จากประเทศจีน

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	ฮันนี่เวลล์
หมายเลขรุ่น:	8C-PAIN01 51454356-175
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

พารามิเตอร์	ค่า
หมายเลขชิ้นส่วน	8C-PAIN01 51454356-175
ประเภทชิ้นส่วน	โมดูลอินพุตอะนาล็อก
มิติ	6 × 15.5 × 14.3 ซม.
น้ำหนัก	0.3 กก.
ชุด	ซีรีส์ 8
ช่อง	ช่องอินพุตอะนาล็อกแบบ single-ended จำนวน 16 ช่อง
ประเภทสัญญาณ	กระแสไฟฟ้า: ช่วง 4–20 mA, ±40 mA; แรงดันไฟฟ้า: 0–10 V
ความขัดขวางการเข้า	>10 MΩ
ความแม่นยำ	±0.196% ของค่าเต็มสเกล
ความละเอียด	aDC ความละเอียด 16 บิต
การโดดเดี่ยว	1000 โวลต์ AC RMS หรือ ±1000 โวลต์ DC
การป้องกันการโอเวอร์โหลด	120% เป็นเวลา 2 วินาที; 150% เป็นเวลา 0.1 วินาที
การปฏิเสธโหมดร่วม	>60 เดซิเบล ที่ความถี่ 120 เฮิร์ตซ์
อุณหภูมิในการทำงาน	-40°C ถึง +70°C
อุณหภูมิการจัดเก็บ	-40°C ถึง +85°C
การจัดหมวดหมู่	ระดับสูง ระดับ G3

คำอธิบาย

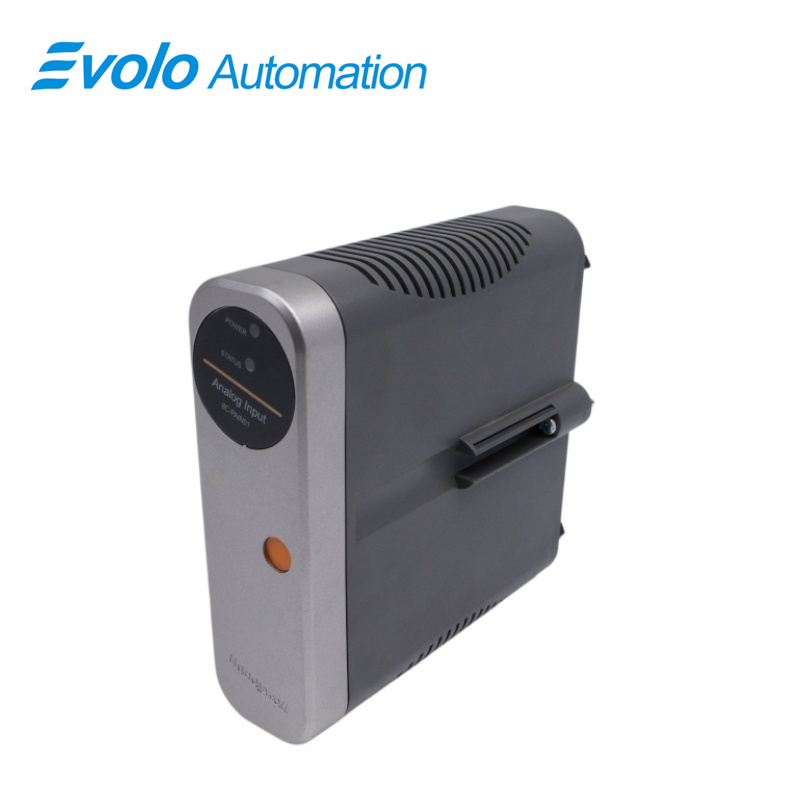

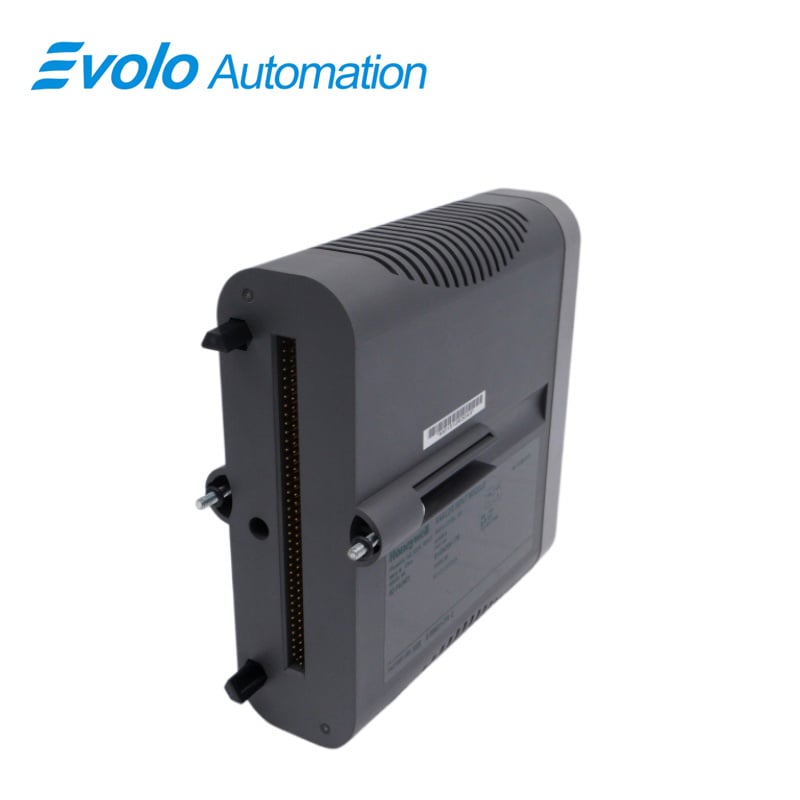

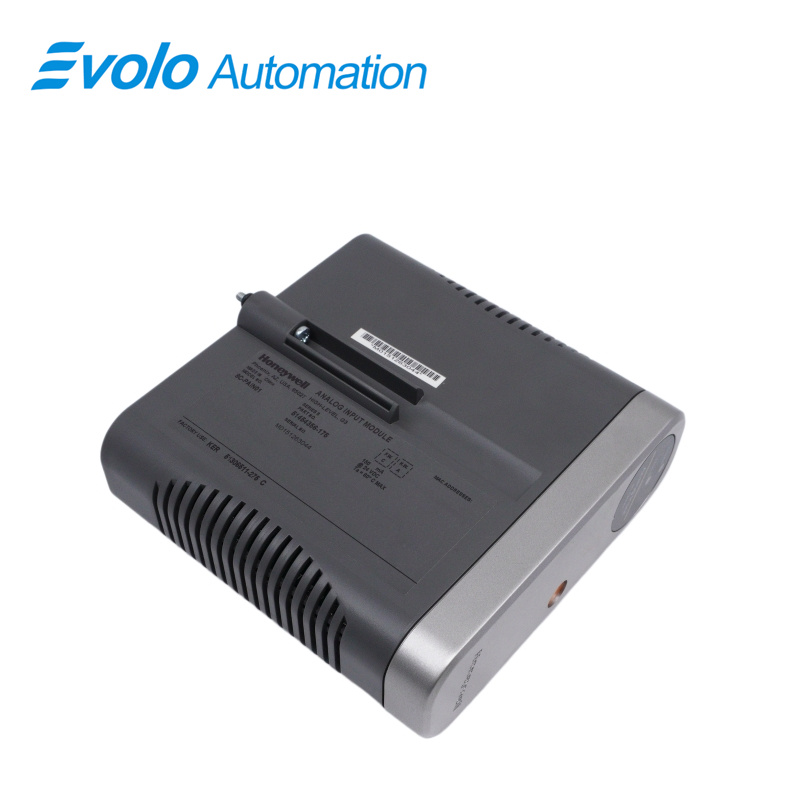

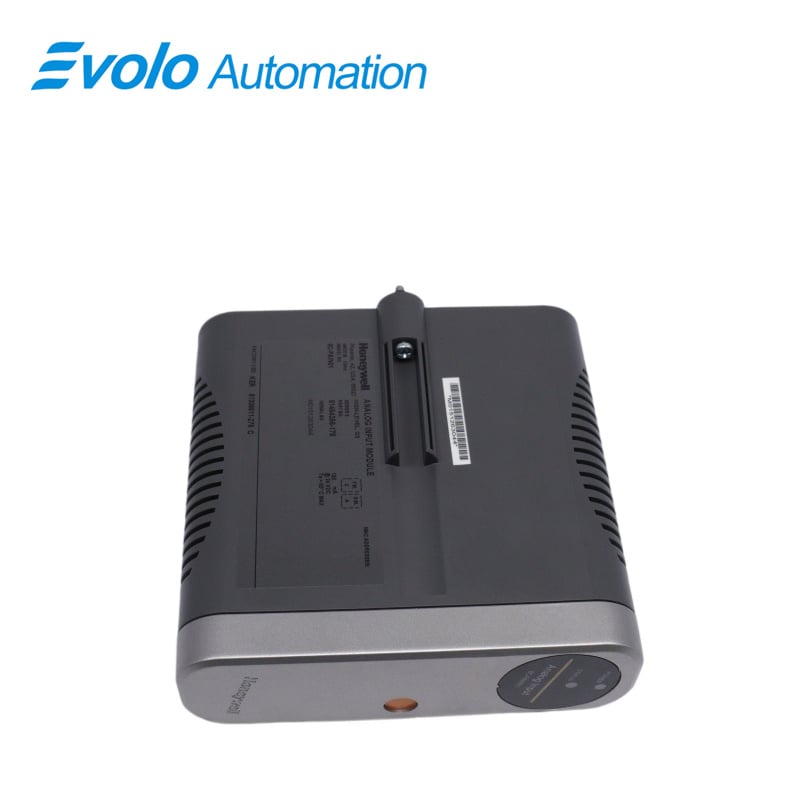

Honeywell 8C-PAIN01 51454356-175 เป็นโมดูลอินพุตแบบแอนะล็อก โมดูลนี้รับและประมวลผลสัญญาณกระแสไฟฟ้าระดับสูงจากตัวส่งสัญญาณและเซนเซอร์ต่าง ๆ ที่ติดตั้งในภาคสนาม ผ่านวงจรแปลงสัญญาณในตัวและวงจรตรวจสอบตนเอง มันจะแปลงสัญญาณแอนะล็อกแบบต่อเนื่องซึ่งแทนค่าทางกายภาพในภาคสนามให้เป็นรหัสแบบดิจิทัลที่หน่วยควบคุมหลักของระบบสามารถรับรู้ได้ และส่งข้อมูลเหล่านั้นไปยังคอนโทรลเลอร์อย่างต่อเนื่อง เพื่อช่วยให้ระบบดำเนินการตรวจสอบและประเมินสถานะของกระบวนการผลิตโดยอัตโนมัติ

การประยุกต์ใช้งาน

โรงกลั่นน้ำมัน: ใช้เก็บรวบรวมสัญญาณแรงดันไฟฟ้าระดับสูงจากระยะไกล เพื่อควบคุมกระบวนการอย่างแม่นยำในการกลั่นที่มีความซับซ้อน

โรงงานผลิตเยื่อและกระดาษ: ใช้ตรวจสอบสถานะของอุปกรณ์ภายใต้สภาพแวดล้อมที่มีก๊าซกัดกร่อน เพื่อให้มั่นใจว่าการดำเนินงานมีความเสถียร

โรงงานผลิตชิ้นส่วนความแม่นยำสูง: ให้ข้อมูลย้อนกลับของแรงดันไฟฟ้าจากเซนเซอร์แบบเรียลไทม์สำหรับระบบควบคุมแบบปิดห่วง (closed-loop) ที่ทำงานด้วยความเร็วสูง

โรงงานขุดแร่และล้างแร่: ตรวจสอบภาระปัจจุบันของอุปกรณ์บดและลำเลียงเพื่อป้องกันความเสียหายจากการรับภาระเกิน

คุณสมบัติ

การวัดที่มีความแม่นยำสูง: ความละเอียด 16 บิต ทำให้สามารถเก็บรวบรวมข้อมูลกระบวนการได้อย่างแม่นยำ

ความสามารถรองรับสัญญาณหลายประเภท: รองรับทั้งสัญญาณกระแสไฟฟ้าและสัญญาณแรงดันไฟฟ้า

การแยกฉนวนที่แข็งแกร่ง: การแยกฉนวนระดับ 1000 VAC เพื่อปกป้องระบบและรับประกันความปลอดภัย

การป้องกันการรับภาระเกิน: มีระบบป้องกันในตัวเพื่อป้องกันการกระชากของสัญญาณ

ความต้านทานต่อสัญญาณรบกวน: มีคุณสมบัติปฏิเสธสัญญาณรบกวนแบบ common mode ได้ดีเยี่ยม จึงทำงานได้อย่างเชื่อถือได้แม้ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง

ความน่าเชื่อถือในงานอุตสาหกรรม: ช่วงอุณหภูมิในการทำงานกว้าง เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

คำถามที่พบบ่อย

Q: มีกี่ช่องสัญญาณ 8C-PAIN01 51454356-175 โมดูลอินพุตแบบอะนาล็อกรองรับอะไรบ้าง และรับสัญญาณประเภทใดได้บ้าง?
ตอบ: 16 ช่องทางแบบ single-ended รองรับสัญญาณกระแสไฟฟ้า 4–20 mA และสัญญาณแรงดันไฟฟ้า 0–10 V

คำถาม: ความละเอียดของการแปลงสัญญาณและความแม่นยำในการวัดคือเท่าใด? 8C-PAIN01 51454356-175?
A: อะนาล็อก-ดิจิทัลคอนเวอร์เตอร์ (ADC) แบบ 16 บิต ความแม่นยำ ±0.196% ของช่วงการวัดเต็ม

Q: อันตรภาคฉนวนไฟฟ้าของ 8C-PAIN01 51454356-175?
A: อันตรภาคฉนวนไฟฟ้า 1000 VAC RMS หรือ ±1000 VDC

Q: อันตรภาคการกัดกร่อนและช่วงอุณหภูมิในการทำงานของ 8C-PAIN01 51454356-175?
A: อันตรภาคการกัดกร่อนระดับสูง G3 ช่วงอุณหภูมิในการทำงาน -40°C ถึง +70°C

Q: อิมพีแดนซ์ขาเข้าและการป้องกันการโหลดเกินของ 8C-PAIN01 51454356-175?
A: อิมพีแดนซ์ขาเข้า >10 MΩ รองรับการโหลดเกิน 120% เป็นเวลา 2 วินาที หรือการโหลดเกิน 150% เป็นเวลา 0.1 วินาที
