ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330910-00-06-10-02-00 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวส่วนที่ไม่มีเกลียว: |
0 มม |
|
ตัวเลือกความยาวตัวเรือนโดยรวม: |
60 มม. |
|
ตัวเลือกความยาวสายเคเบิล: |
1.0 เมตร (39 นิ้ว) |
|
ตัวเลือกขั้วต่อและสายเคเบิล: |
ขั้วต่อ Miniature coaxial ClickLoc, สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ไม่จําเป็น |
|
เกลียวตัวเรือนโพรบ: |
เกลียว M10X1 |
|
การเดินสายภาคสนาม: |
15 มิลลิเมตร |
|
ขนาด: |
20.5x22.5x3.5 ซม. |
|
น้ำหนัก: |
0.2 กก |
คำอธิบาย

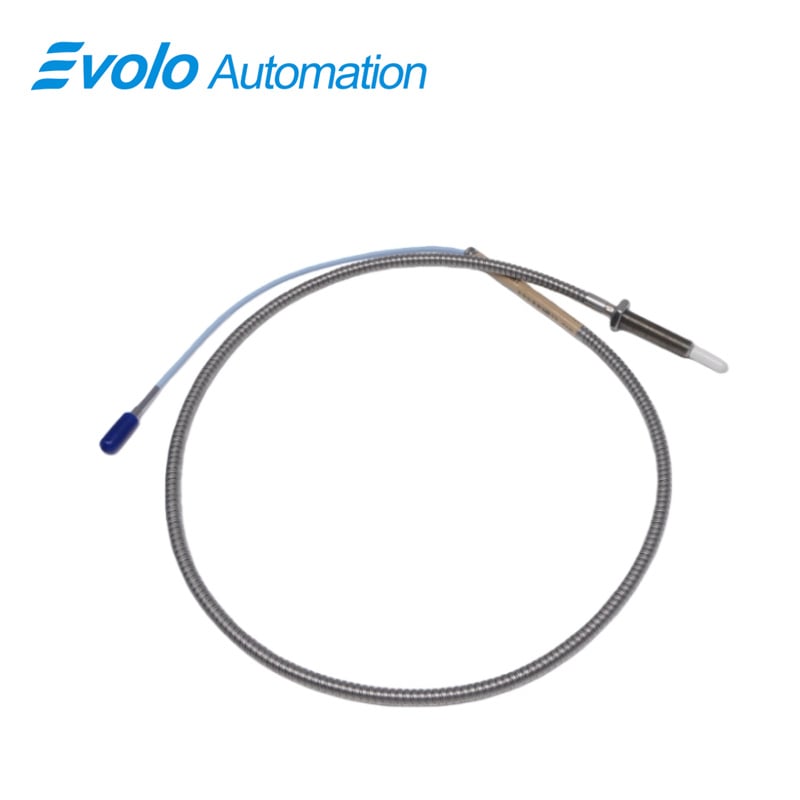

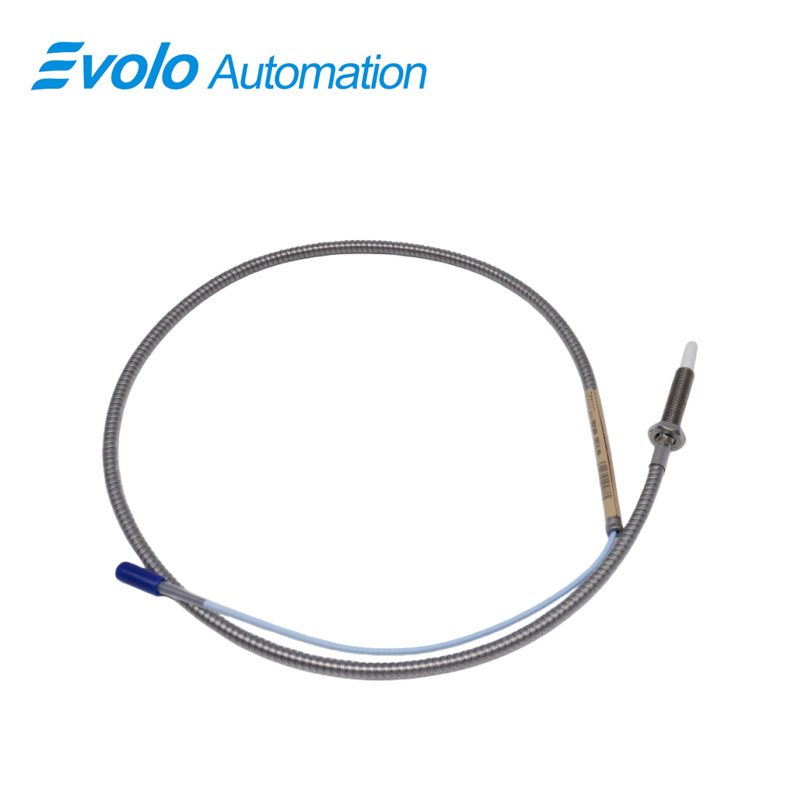

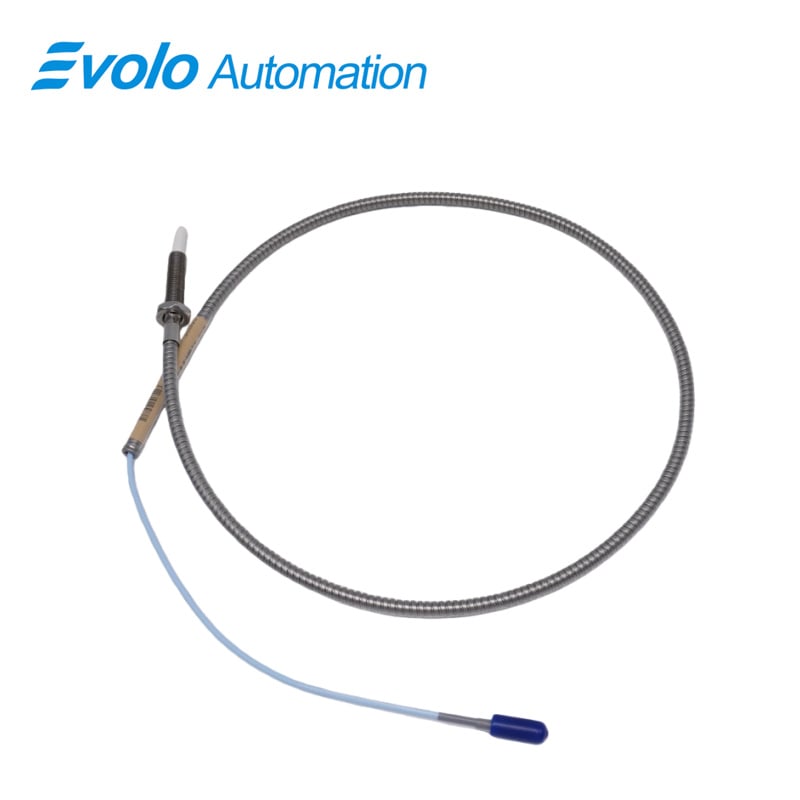

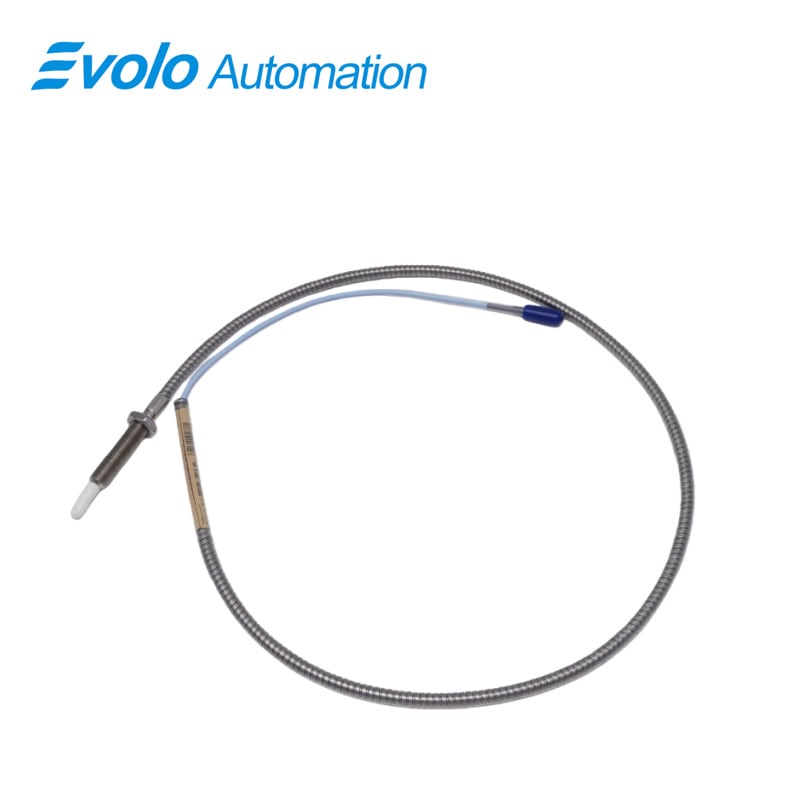

สายพาน หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 เป็นเซ็นเซอร์วัดการเคลื่อนที่แบบกระแสไหลเวียน (eddy-current displacement probe) ที่ใช้ในระบบตรวจสอบอัตโนมัติสำหรับคอมเพรสเซอร์ เครื่องกังหัน และปั๊ม หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 ใช้เคสทำจากสแตนเลสเกรด AISI 304 ที่มีเกลียวขนาด M10×1 ความยาวตัวเครื่อง 60 มม. และปลายโพรบที่ทำจากพลาสติก PPS เพื่อวัดการเคลื่อนที่ของเพลาภายในฝาครอบแบริ่งที่มีพื้นที่จำกัด โดยมีช่วงการวัดเชิงเส้น 1.5 มม. และระยะห่างที่แนะนำคือ 1.0 มม. หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 ส่งสัญญาณแรงดันไฟฟ้าที่แสดงการสั่นสะเทือนและตำแหน่งตามแนวแกนโดยตรงไปยังโมดูลป้องกันของ PLC หรือ DCS
สายพาน หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 รวมถึงสายเคเบิลมาตรฐานความยาว 1.0 เมตร และขั้วต่อโคแอกเซียลแบบมินิเอเจอร์ ClickLoc สำหรับการเดินสายภายในตู้ (ขนาดสายนำไฟฟ้า 0.2–1.5 ตารางมิลลิเมตร) ค่าความต้านทานเอาต์พุตคือ 50 โอห์ม และความไวของแหล่งจ่ายไฟน้อยกว่า 2 มิลลิโวลต์ต่อโวลต์ต่อวัตต์ (mV/V) ซึ่งช่วยให้ส่งสัญญาณการเคลื่อนที่ของเพลาได้อย่างแม่นยำสำหรับตรรกะรีเลย์แจ้งเตือน หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 สามารถตรวจสอบการสั่นสะเทือนแบบรัศมี การเคลื่อนที่ของแรงดันเชิงแกน (thrust position) และสัญญาณอ้างอิง keyphasor บนเพลาขนาดเล็กภายใต้การดำเนินงานของเครื่องจักรอย่างต่อเนื่อง
Applications
ติดตั้ง หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 บนแบริ่งรัศมีของคอมเพรสเซอร์แบบเหวี่ยงหนีศูนย์กลาง
สายพาน หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 วัดการเคลื่อนที่ของเพลาโดยใช้ช่วงเชิงเส้น 1.5 มิลลิเมตร และระยะห่าง (gap) 1.0 มิลลิเมตร โพรบที่ใช้ส่งสัญญาณแรงดันไฟฟ้าจากการสั่นสะเทือนไปยังชั้นควบคุมการตรวจสอบ (monitoring rack) เพื่อให้ผู้ปฏิบัติงานสามารถสังเกตการเคลื่อนที่ของโรเตอร์ขณะเปลี่ยนโหลด
วัดการเคลื่อนที่ของปลอกแรงดัน (thrust collar) บนคอมเพรสเซอร์ก๊าซกระบวนการ
เมื่อหันหน้าเข้าหาแผ่นแรงดัน (thrust disk) ตัว หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 ส่งสัญญาณตำแหน่งเชิงแกน (axial position) ไปยังตรรกะการป้องกัน PLC ค่าความต้านทานเอาต์พุต 50 โอห์ม ทำให้สามารถเชื่อมต่อโดยตรงกับโมดูลการตรวจสอบการเคลื่อนที่โดยไม่จำเป็นต้องปรับสัญญาณเพิ่มเติม
ตรวจสอบการสั่นสะเทือนของเพลาปั๊มขนาดเล็กภายในโครงเรือนแคบ
ด้วยตัวเรือนขนาด 60 มม. และเกลียวแบบ M10×1 ตัว หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 จึงเหมาะสำหรับที่รองรับแบริ่งแบบกะทัดรัด ปลายทำจากวัสดุ PPS สามารถวัดการสั่นสะเทือนบนเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่า 51 มม. และส่งสัญญาณไปยังตู้ควบคุม
คุณสมบัติ
|
ช่วงอุณหภูมิของโพรบ: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
อุณหภูมิในการเก็บรักษา: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
วัสดุปลายโพรบ: |
โพลีฟีนิลซัลไฟด์ (PPS) |
|
วัสดุตัวเรือนโพรบ: |
สแตนเลสสตีล AISI 304 (SST) |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 mm² (16 ถึง 24 AWG) [0.25 ถึง 0.75 mm² (18 ถึง 23 AWG) เมื่อใช้ปลอกปลายลวด] |
|
ช่วงเชิงเส้น: |
1.5 มม. (60 mils) |
|
ค่าระยะห่างที่แนะนำ: |
1.0 มม. (40 mils) |
|
ความต้านทานเอาต์พุต: |
50 โอห์ม |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
ข้อดีต่อการแข่งขัน
ติดตั้งโดยตรงเข้ากับฝาครอบแบริ่งที่มีเกลียวมาตรฐานเมตริก
เกลียวแบบ M10×1 และความลึกของการขันเกลียว 15 มม. ทำให้ หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 สามารถติดตั้งได้โดยไม่ต้องใช้ปลอกแปลงในเครื่องจักรที่ใช้เกลียวมาตรฐานเมตริก
ส่งสัญญาณที่ชัดเจนไปยังโมดูลตรวจสอบแม้ในช่วงที่แรงดันไฟฟ้าเปลี่ยนแปลง
ความไวของแหล่งจ่ายไฟต่ำกว่า 2 มิลลิโวลต์/โวลต์ ทำให้ หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 สามารถรักษาแรงดันไฟฟ้าในการวัดการเคลื่อนที่ได้อย่างแม่นยำ แม้เมื่อแรงดันไฟฟ้าจากตู้ควบคุมมีการผันผวน
ใช้งานได้ในพื้นที่คอมเพรสเซอร์ที่มีอุณหภูมิสูง
ช่วงอุณหภูมิในการทำงานตั้งแต่ −52 °C ถึง +177 °C พร้อมตัวเรือนทำจากสแตนเลส ทำให้ หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 เพื่อใช้งานใกล้ตลับลูกปืนและซีลกันน้ำมันที่สัมผัสกับอุณหภูมิสูง
รักษาสายเคเบิลให้เชื่อมต่ออยู่ตลอดเวลาขณะเครื่องจักรสั่นสะเทือน
ขั้วต่อแบบโคแอกเซียลขนาดเล็ก ClickLoc ยึดสายเคเบิลเข้ากับโพรบที่ตรวจวัด หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 ป้องกันไม่ให้สายไฟหลุดหรือหย่อนภายในแผงควบคุมของอุปกรณ์ที่สั่นสะเทือน
เชื่อมต่อกับระบบตรวจสอบ Bently ที่มีอยู่แล้ว
ด้วยค่าสเกลเอาต์พุต 7.87 V/mm หัววัดระยะใกล้แบบ 3300 NSv รุ่น 330910-00-06-10-02-00 ส่งสัญญาณไปยังชั้นวางตรวจสอบมาตรฐานรุ่น 3300 ทำให้สามารถเปลี่ยนโพรบที่ใช้งานมานานออกได้อย่างรวดเร็วในระหว่างการบำรุงรักษา
