ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330908-00-30-10-01-05 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวส่วนที่ไม่มีเกลียว: |
0.04 นิ้ว |
|
ตัวเลือกความยาวตัวเรือนโดยรวม: |
3.0 นิ้ว |
|
ตัวเลือกความยาวสายเคเบิล: |
1.0 เมตร (39 นิ้ว) |
|
ตัวเลือกขั้วต่อและสายเคเบิล: |
ขั้วต่อ Miniature coaxial ClickLoc พร้อมตัวป้องกันขั้วต่อ สายมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ได้รับการรับรองหลายประเภท |
|
เกลียวตัวเรือนโพรบ: |
เกลียว 1/4-28 UNF |
|
การเดินสายภาคสนาม: |
0.375 นิ้ว |
|
ขนาด: |
1.5x1.3x69ซม. |
|
น้ำหนัก: |
0.05 กก. |
คำอธิบาย

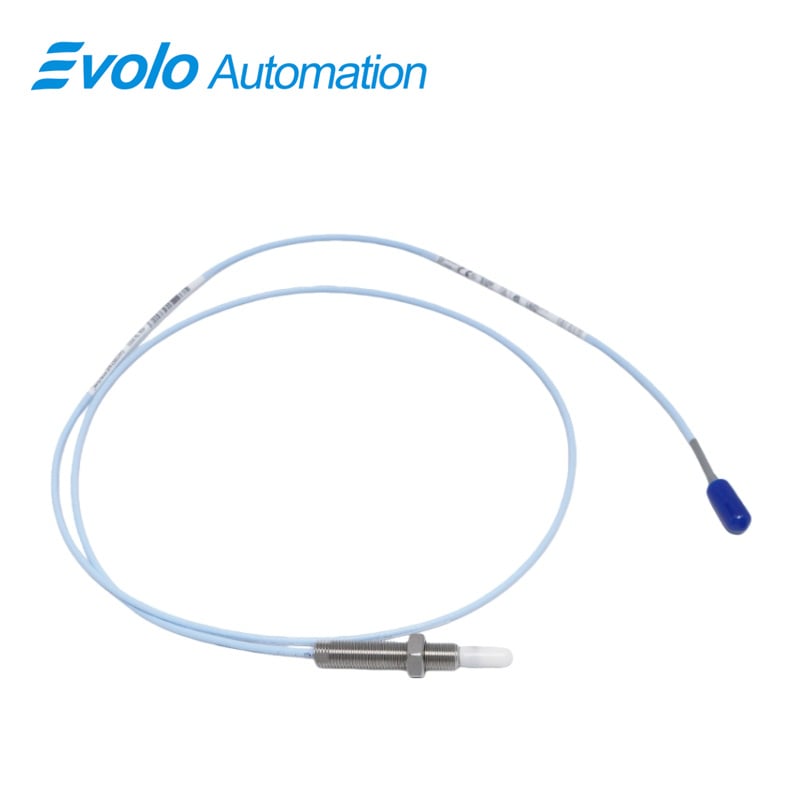

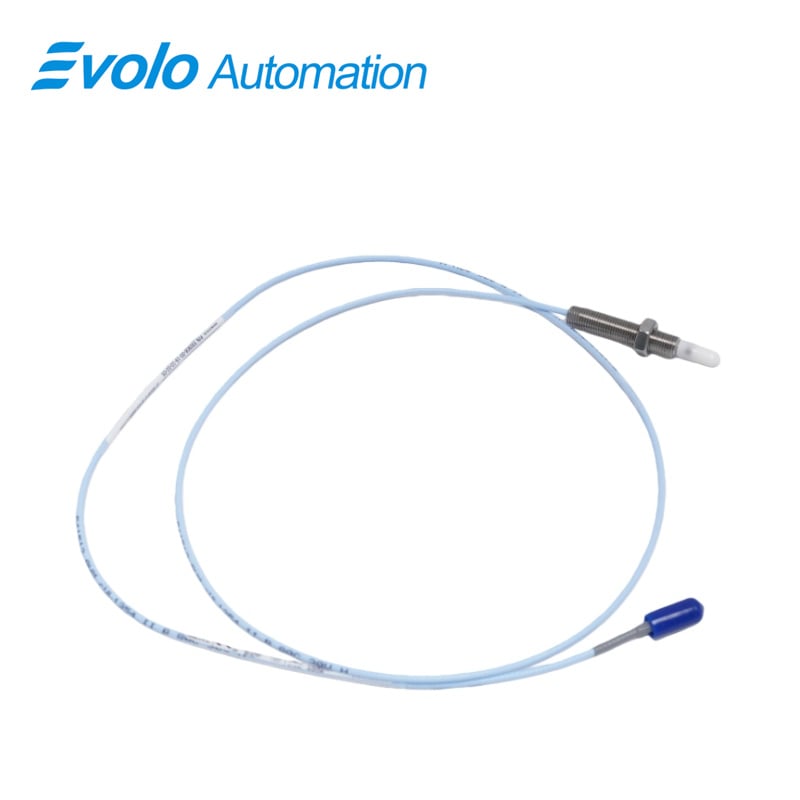

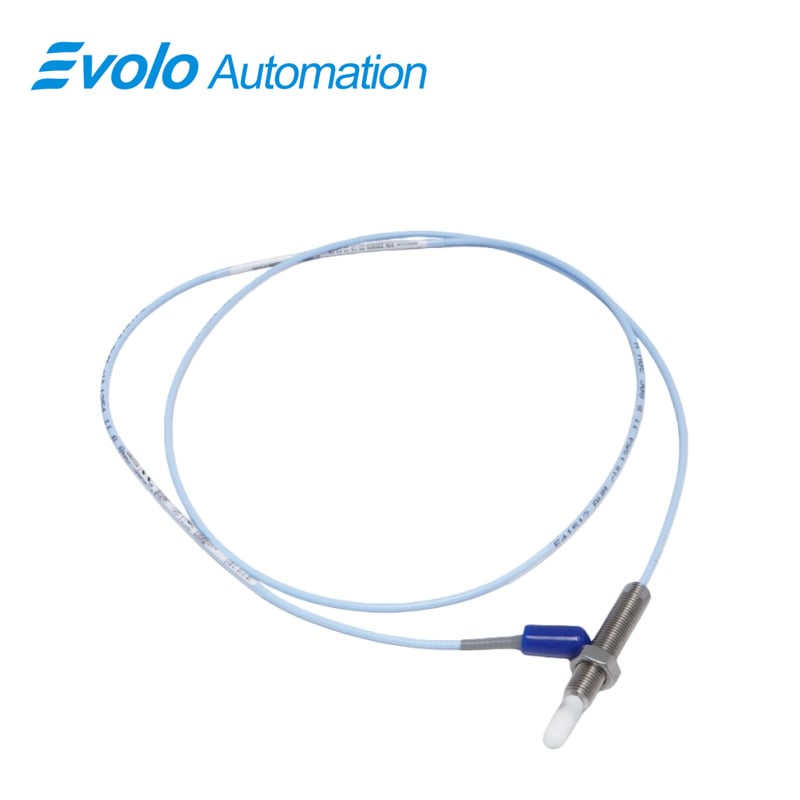

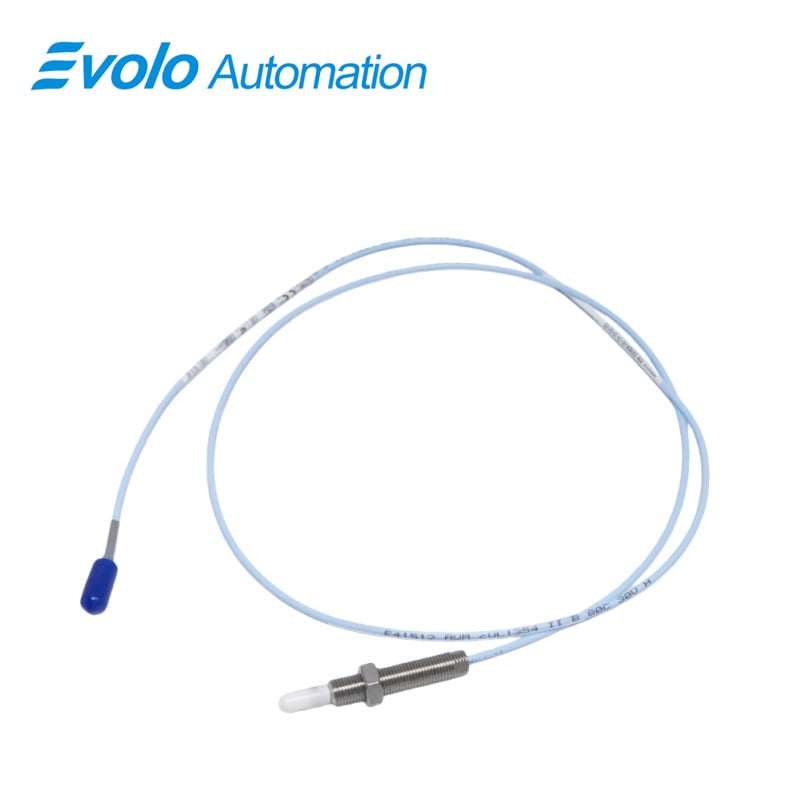

The หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv ถูกออกแบบมาสำหรับเครื่องจักรอัตโนมัติที่มีพื้นที่จำกัด เช่น เครื่องอัดอากาศแบบเหวี่ยงหนีศูนย์ (centrifugal compressors) และเครื่องจักรที่ใช้แบริ่งแบบฟิล์มของไหลบนเพลาขนาดเล็ก โดยมีสายเคเบิลยาว 1.0 เมตร ข้อต่อเกลียวแบบ 1/4-28 UNF ช่วงการวัดเชิงเส้น 1.5 มม. ความต้านทานเอาต์พุต 50 โอห์ม และความไวต่ำกว่า 2 มิลลิโวลต์ต่อโวลต์ของแหล่งจ่ายไฟ หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv สามารถวัดตำแหน่งแบบรัศมี (radial) และแนวแกน (axial) การสั่นสะเทือน (vibration) และสัญญาณ Keyphasor ปลายเซ็นเซอร์ทำจากวัสดุ PPS ส่วนเปลือกทำจากเหล็กกล้าไร้สนิมเกรด AISI 304 สามารถทำงานได้ในช่วงอุณหภูมิ -52°C ถึง +177°C ตัวเชื่อมต่อแบบโคแอกเซียลขนาดเล็กชนิด ClickLoc และเทคโนโลยีการขึ้นรูปปลายเซ็นเซอร์แบบ TipLoc ช่วยให้การเชื่อมต่อแน่นหนาและปลอดภัย ในขณะที่การออกแบบ CableLoc ให้แรงดึงสูงสุดถึง 220 นิวตัน หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv รองรับการติดตั้งแบบมองด้านข้างหรือด้านหลัง และสามารถแทนที่ทรานสดิวเซอร์รุ่นเก่าอย่าง 3300 RAM และซีรีส์ 3000/7000 โดยรองรับการตรวจสอบอัตโนมัติและการวัดเป้าหมายขนาดเล็กอย่างแม่นยำ
Applications
การประยุกต์ใช้งาน – วัดการสั่นแบบรัศมีบนเพลาขนาดเล็ก
ติดตั้ง หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv สำหรับติดตั้งบนเพลาที่มีเส้นผ่านศูนย์กลางน้อยกว่า 51 มม. เพื่อตรวจสอบการสั่นแบบรัศมี ช่วงเชิงเส้น 1.5 มม. และเอาต์พุต 50 โอห์ม ทำให้สามารถอ่านค่าอัตโนมัติได้อย่างแม่นยำในพื้นที่จำกัด
การประยุกต์ใช้งาน – ตรวจสอบตำแหน่งตามแนวแกน (Axial/Thrust Position)
The หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv ใช้วัดการเคลื่อนที่ตามแกน (axial displacement) บนเป้าหมายที่มีขนาดเล็กกว่า 15 มม. ปลายโพรบที่ทำจากวัสดุ PPS และตัวเรือนที่ผลิตจากเหล็กกล้าไร้สนิม AISI 304 ช่วยให้สามารถวัดค่าอัตโนมัติได้อย่างแม่นยำในสภาพแวดล้อมที่มีอุณหภูมิสูง (-52°C ถึง +177°C)
การประยุกต์ใช้งาน – สร้างสัญญาณความเร็ว Keyphasor
ใช้ หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv เพื่อบันทึกสัญญาณ Keyphasor สำหรับการวิเคราะห์ความเร็วของโรเตอร์ สายเคเบิลยาว 1.0 เมตรและขั้วต่อแบบโคแอกเซียลขนาดจิ๋ว ClickLoc ช่วยให้การส่งสัญญาณมีความมั่นคงและเชื่อถือได้สำหรับการตรวจสอบอัตโนมัติ
สเปก
|
ช่วงอุณหภูมิของโพรบ: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
อุณหภูมิในการเก็บรักษา: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
วัสดุปลายโพรบ: |
โพลีฟีนิลซัลไฟด์ (PPS) |
|
วัสดุตัวเรือนโพรบ: |
สแตนเลสสตีล AISI 304 (SST) |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 mm² (16 ถึง 24 AWG) [0.25 ถึง 0.75 mm² (18 ถึง 23 AWG) เมื่อใช้ปลอกปลายลวด] |
|
ช่วงเชิงเส้น: |
1.5 มม. (60 mils) |
|
ค่าระยะห่างที่แนะนำ: |
1.0 มม. (40 mils) |
|
ความต้านทานเอาต์พุต: |
50 โอห์ม |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
ข้อดีต่อการแข่งขัน
จุดเด่นในการแข่งขัน – ติดตั้งได้ในพื้นที่จำกัด
The หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv มีส่วนที่ไม่มีเกลียวยาว 0.04 นิ้ว และความยาวรวมของตัวเรือน 3.0 นิ้ว ทำให้สามารถติดตั้งได้ในบริเวณบอร์ดร่อง (counter bore) หรือพื้นที่ที่มีข้อจำกัดด้านการมองด้านข้าง ซึ่งโพรบทั่วไปไม่สามารถติดตั้งได้
ข้อได้เปรียบในการแข่งขัน – การเชื่อมต่อสายโปรบที่มั่นคง
การออกแบบ TipLoc และ CableLoc บน หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv ให้แรงดึงสูงถึง 220 นิวตัน ซึ่งช่วยให้สายโปรบยังคงติดแน่นอยู่ระหว่างการวัดการสั่นสะเทือนและตำแหน่งแบบอัตโนมัติ
ข้อได้เปรียบในการแข่งขัน – สามารถเปลี่ยนโปรบแบบเดิมได้อย่างง่ายดาย
The หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv สามารถแทนที่โปรบแบบ 3300 RAM และโปรบซีรีส์ 3000/7000 ได้โดยใช้ระบบตรวจสอบที่มีอยู่แล้ว ทำให้สามารถอัปเกรดแบบอัตโนมัติได้โดยไม่จำเป็นต้องปรับเปลี่ยนสายไฟเพิ่มเติม
ข้อได้เปรียบในการแข่งขัน – ใช้งานได้ในสภาวะอุณหภูมิที่รุนแรง
ด้วยช่วงอุณหภูมิในการทำงานตั้งแต่ -52°C ถึง +177°C และค่าเอาต์พุต 50 โอห์ม หัววัดระยะใกล้ (Proximity Probe) รุ่น 330908-00-30-10-01-05 ซีรีส์ 3300 NSv ให้ค่าการวัดที่เชื่อถือได้สำหรับการตรวจสอบแบบอัตโนมัติในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
