ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330730-040-00-CN |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวสายเคเบิล: |
4.0 เมตร (13.1 ฟุต) |
|
ตัวเลือกขั้วต่อและสายเคเบิล: |
สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ได้รับการรับรองหลายประเภท |
|
ขนาด: |
20.5x22.4x3.3cm |
|
น้ำหนัก: |
0.14 กก. |
คำอธิบาย

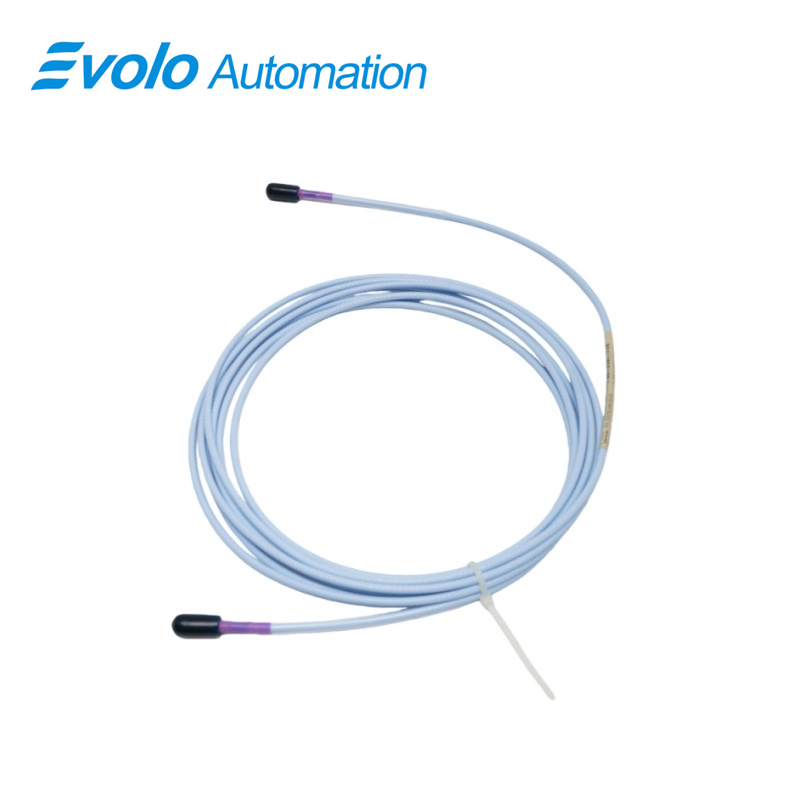

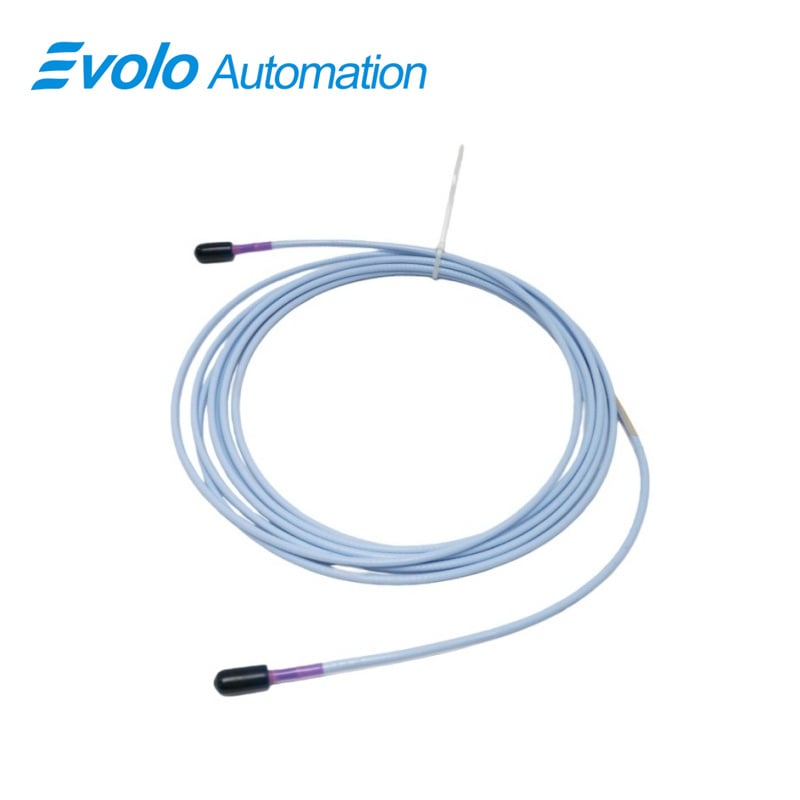

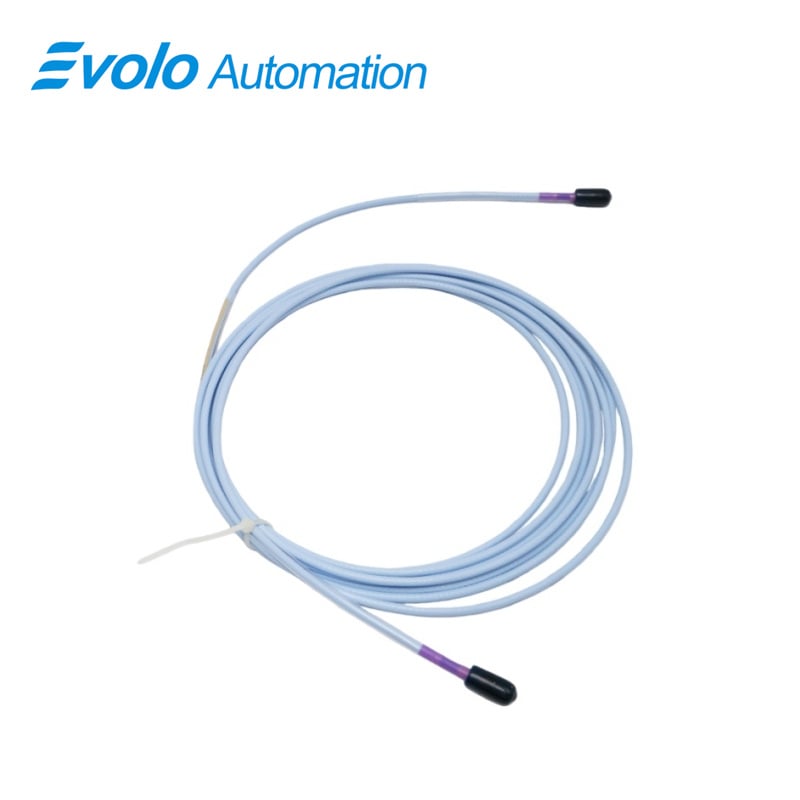

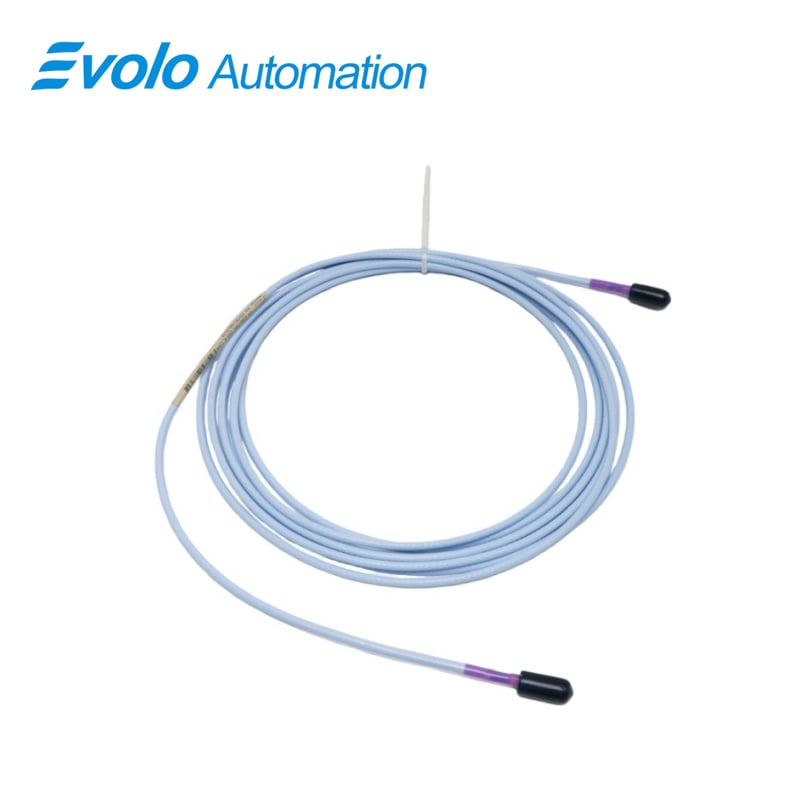

สายพาน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. ให้การเชื่อมต่อความยาว 4.0 เมตรสำหรับระบบทรานสดิวเซอร์แบบใกล้ (Proximity Transducer Systems) รุ่น 3300 XL ขนาด 11 มม. ที่มีสมรรถนะสูง ด้วยสายเคเบิลสามแกน (triaxial) ที่หุ้มฉนวนด้วย FEP ความต้านทาน 75 Ω และเกราะป้องกันแบบยืดหยุ่นทำจากเหล็กกล้าไร้สนิม AISI 302 พร้อมปลอกหุ้ม FEP ซึ่งสามารถเลือกใช้ได้ เพื่อรองรับการตรวจสอบและควบคุมอัตโนมัติในเครื่องจักรที่ใช้แบริ่งแบบฟิล์มของไหล (fluid-film bearing machines) ทั้งนี้ สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. รองรับการเดินสายภาคสนามในช่วงพื้นที่หน้าตัดของสายไฟตั้งแต่ 0.2 ถึง 1.5 มม.² (16–24 AWG) และรักษาระดับการเปลี่ยนแปลงแรงดันเอาต์พุตไว้ต่ำกว่า 2 มิลลิโวลต์ต่อการแปรผันของแรงดันจ่าย 1 โวลต์ ความต้านทานเอาต์พุตอยู่ที่ 50 Ω และสายเคเบิลนี้สามารถทำงานได้อย่างเชื่อถือได้ในช่วงอุณหภูมิ -52°C ถึง +177°C (-62°F ถึง +351°F)
ออกแบบมาเพื่อการวัดการสั่นสะเทือน การเคลื่อนที่เชิงเส้น (displacement) และตำแหน่งตามแกน (axial position) สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. จับคู่กับหัววัดรุ่น 3300 XL ขนาด 11 มม. เพื่อให้สัญญาณเอาต์พุต 3.94 โวลต์/มม. (100 มิลลิโวลต์/มิล) สำหรับการตรวจสอบแบบไดนามิก ขั้วต่อ ClickLoc ที่ชุบด้วยทองคำและระบบยึดแบบ CableLoc ที่จดสิทธิบัตรแล้ว ให้แรงดึงสูงสุด 330 นิวตัน (75 ปอนด์) ซึ่งช่วยป้องกันการหลุดออกของขั้วต่อในระบบที่ทำงานอัตโนมัติ ฟีเจอร์เสริม FluidLoc และตัวป้องกันขั้วต่อช่วยป้องกันไม่ให้น้ำมันแทรกซึมเข้ามาและเพิ่มความทนทานต่อสภาพแวดล้อมที่มีความชื้นสูง ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่สม่ำเสมอในแอปพลิเคชันอัตโนมัติที่สำคัญ
Applications
การวัดตำแหน่งตามแกนบนแบริ่งแบบฟิล์มน้ำมัน
สายพาน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. ส่งสัญญาณจากหัววัดรุ่น 3300 XL ขนาด 11 มม. ที่มีความยาว 4.0 เมตร ฉนวนสามแกนชนิด FEP ความต้านทาน 75 โอห์ม และความต้านทานเอาต์พุต 50 โอห์ม ซึ่งช่วยให้สามารถติดตามตำแหน่งตามแกนได้อย่างแม่นยำในระบบแบริ่งรับแรงผลัก
การตรวจสอบการสั่นสะเทือนและการเคลื่อนที่
สายพาน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. หัววัด 3300 XL 11 มม. โดยรักษาค่าเอาต์พุตแบบไม่สัมผัสสำหรับการวัดการสั่นสะเทือนและการเคลื่อนที่อย่างแม่นยำ ได้ในระยะทางสูงสุดถึง 4 เมตร
การวัดการหย่อนตัวของก้านเชื่อมต่อ (Rod Drop) ในคอมเพรสเซอร์แบบลูกสูบ
การใช้ สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. , ความซื่อสัตย์ของสัญญาณถูกคงไว้สำหรับการตรวจจับตำแหน่งและภาวะการตกของแท่ง (rod position และ rod drop detection) เพื่อรองรับการตรวจสอบคอมเพรสเซอร์แบบอัตโนมัติที่ความเร็วสูง โดยมีการแปรผันของแรงดันไฟฟ้าต่ำมาก (<2 มิลลิโวลต์/โวลต์)
การอ้างอิงเฟสและการตรวจสอบความเร็ว
สายพาน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. รับประกันว่าสัญญาณคีย์เฟสเซอร์ (Keyphasor) และสัญญาณเทโครเมเตอร์ (tachometer) จาก 3300 XL 11 มม. หัววัด (probes) จะยังคงแม่นยำ ด้วยช่วงความถี่ตอบสนองสูงสุดถึง 10 กิโลเฮิร์ตซ์ แม้ในระยะสายเคเบิลมาตรฐานที่ใช้งานในภาคสนาม
คุณสมบัติ
|
อุณหภูมิการใช้งานและการจัดเก็บ: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
วัสดุสายต่อความยาว: |
75 Ω สามชั้น (triaxial), ฉนวนแบบฟลูออโรเอทิลีนโพรพิลีน (FEP) |
|
เกราะสายต่อความยาว (ตัวเลือก): |
สแตนเลสสตีล AISI 302 แบบยืดหยุ่น พร้อมเปลือกนอก FEP |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 mm² (16 ถึง 24 AWG) [0.25 ถึง 0.75 mm² (18 ถึง 23 AWG) พร้อมขั้วปลั๊ก] |
|
ความต้านทานเอาต์พุต: |
50 โอห์ม |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
ข้อดีต่อการแข่งขัน
รองรับช่วงเชิงเส้นที่ขยายออกไป
สายพาน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. รักษาความสมบูรณ์ของสัญญาณตลอดความยาว 4.0 เมตร รองรับ 3300 XL 11 มม. ปลายหัววัด (probe tip) ขนาดใหญ่ขึ้นของระบบ ซึ่งมีเส้นผ่านศูนย์กลาง 11 มิลลิเมตร เพื่อการใช้งานที่ต้องการช่วงเชิงเส้น (linear range) ที่กว้างขึ้น
การทำงานที่อุณหภูมิสูง
สามารถทำงานได้ในช่วงอุณหภูมิ -52°C ถึง +177°C ซึ่ง สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. ช่วยให้สามารถดำเนินการต่อเนื่องได้ในสภาพแวดล้อมอัตโนมัติที่มีอุณหภูมิสูง โดยยังคงรักษาแรงดันไฟฟ้าขาออกและความถี่ตอบสนองไว้ตามมาตรฐาน
ความปลอดภัยของการเชื่อมต่อที่ดีขึ้น
การออกแบบ CableLoc ที่ได้รับสิทธิบัตร และขั้วต่อ ClickLoc บน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. ให้แรงดึงสูงสุด 330 นิวตัน ทำให้มั่นใจได้ว่า 3300 XL 11 มม. สายเคเบิลสำหรับหัววัดยังคงติดตั้งแน่นหนาอยู่ในระบบอัตโนมัติ
การผสานรวมระบบที่ไม่สะดุดของ 3300 XL 11 มม.
สายพาน สายเคเบิลต่อความยาว 330730-040-00-CN รุ่น 3300 XL ขนาด 11 มม. เข้ากันได้ทั้งหมดกับ 3300 XL 11 มม. หัววัด สายเคเบิลต่อขยาย และส่วนประกอบของระบบทรานสดิวเซอร์ ทำให้การติดตั้งและการอัปเกรดจากระบบซีรีส์ 7200 ทำได้ง่ายขึ้น
