ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330190-040-01-00 |
จำนวนสั่งซื้อขั้นต่ำ: |
1 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวสายเคเบิล: |
4.0 เมตร (11.5 ฟุต) |
|
ตัวเลือกที่ป้องกันขั้วต่อและสายเคเบิล: |
Armored cable |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ไม่จําเป็น |
|
วัสดุสายต่อความยาว: |
75 Q ไตรแอ็กเซียล ฉนวนหุ้มด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP) |
|
ขนาด: |
28x27x2ซม. |
|
น้ำหนัก: |
0.4กก. |
คำอธิบาย

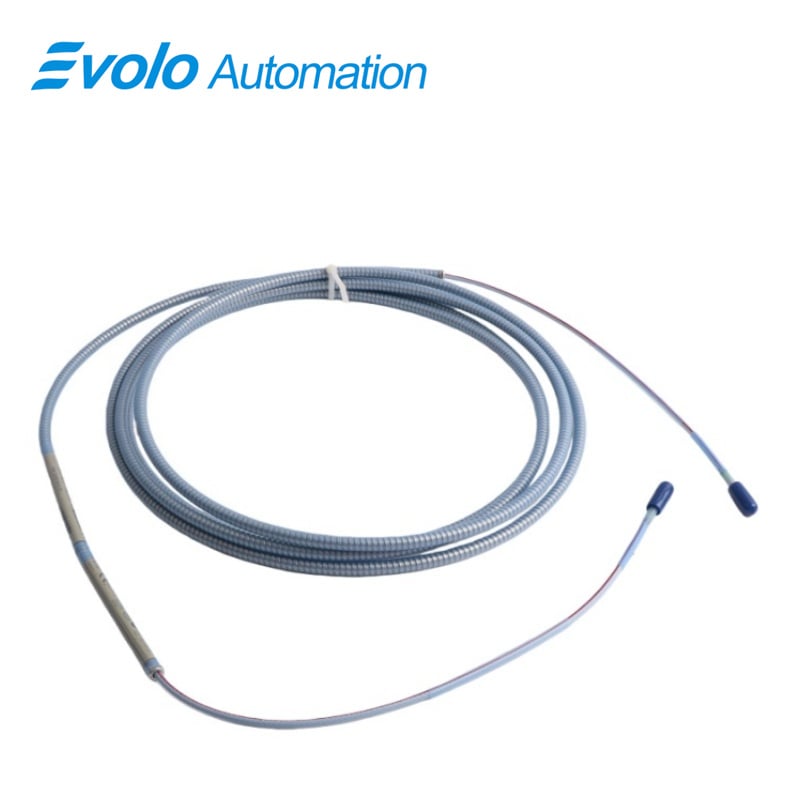

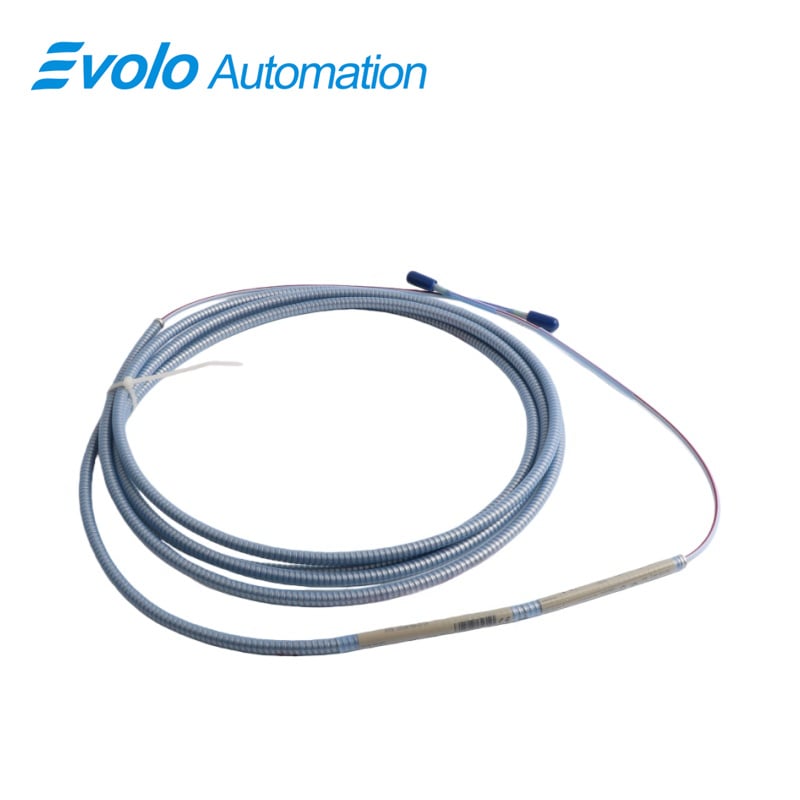

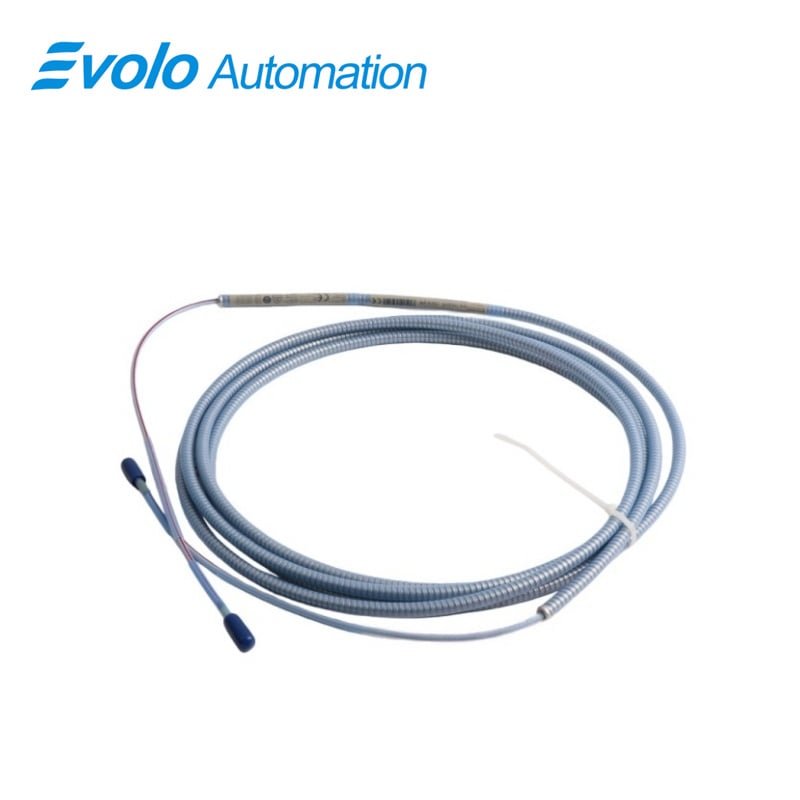

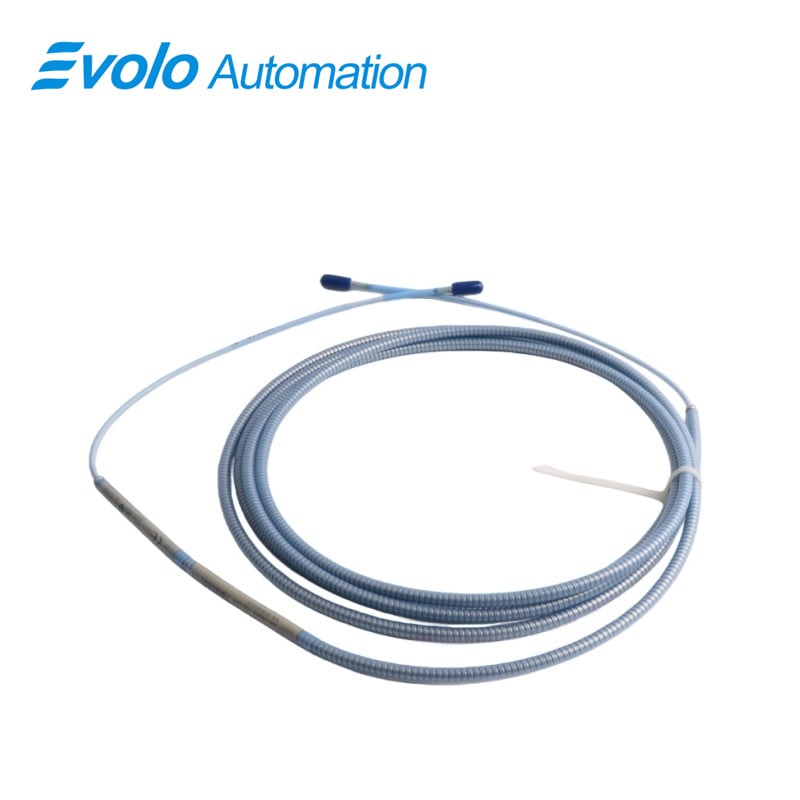

สายต่อขยายช่วงอุณหภูมิพิเศษ (ETR) รุ่น 330190-040-01-00 3300 XL เป็นอุปกรณ์เสริมประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานในระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการความทนทานต่ออุณหภูมิสุดขั้ว โดยสายต่อ ETR นี้สามารถใช้งานร่วมกับระบบทรานสดิวเซอร์แบบใกล้ชิด 3300 XL ขนาด 8 มม. ได้อย่างเข้ากันดี และรองรับการวัดค่าการเคลื่อนที่แบบสถิตและแบบพลวัตอย่างเชื่อถือได้ แม้ในสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 260°C (500°F) โครงสร้างของสายทำจากฉนวนสามชั้น PFA ความต้านทาน 75 โอห์ม ซึ่งช่วยให้มั่นใจได้ถึงการส่งสัญญาณที่มั่นคงตลอดระยะสายสนามไฟฟ้าสูงสุด 305 เมตร (1,000 ฟุต) ในขณะที่ยังคงช่วงเชิงเส้นที่ 2 มม. (80 mils) สายเคเบิลนี้มีเกราะป้องกันและตัวเลือกที่ครอบป้องกันขั้วต่อ ช่วยเพิ่มความต้านทานต่อแรงทางกลและความเสียหายจากสภาพแวดล้อมที่รุนแรง ค่าความไวต่อแรงดันจ่ายที่ต่ำกว่า 2 มิลลิโวลต์ต่อการเปลี่ยนแปลง 1 โวลต์ ทำให้มั่นใจได้ว่าผลลัพธ์ที่ได้จากโพรบที่ต่ออยู่จะมีความสม่ำเสมอ สายนี้สามารถใช้งานร่วมกับโพรบ 3300 XL มาตรฐานและเซนเซอร์ Proximitor ได้อย่างสมบูรณ์ ทำให้ผสานรวมเข้ากับระบบได้อย่างไร้รอยต่อ พร้อมทั้งขยายขีดจำกัดการใช้งานในกระบวนการที่มีอุณหภูมิสูง
Applications
การตรวจสอบกังหันไอน้ำที่อุณหภูมิสูง
ใช้สำหรับต่อสายโพรบในกังหันที่ทำงานที่อุณหภูมิเกิน 177°C เพื่อรักษาความแม่นยำของการวัดการสั่นสะเทือนและตำแหน่ง
การจัดตำแหน่งเพลาในเครื่องปฏิกรณ์ปิโตรเคมี
ตรวจสอบการเคลื่อนที่ของโรเตอร์และเพลาในเครื่องปฏิกรณ์ที่มีอุณหภูมิแวดล้อมสูงเกินขีดจำกัดของสายเคเบิลมาตรฐาน
อุปกรณ์เตาอุตสาหกรรม
เชื่อมต่อทรานสดิวเซอร์แบบใกล้ชิดในเตาและเตาเผา โดยรับรองการวัดที่เชื่อถือได้แม้อยู่ภายใต้อุณหภูมิ 500°F เป็นระยะเวลานาน
เครื่องจักรหมุนที่มีระยะทางยาวพิเศษ
รักษาความสมบูรณ์ของสัญญาณสำหรับโพรบที่ติดตั้งในระยะทางไกลถึง 305 เมตร ทำให้สามารถตรวจสอบเครื่องจักรอุตสาหกรรมขนาดใหญ่ได้
การตรวจสอบคอมเพรสเซอร์ในอุตสาหกรรมน้ำมันและก๊าซ
รักษาระดับสัญญาณการสั่นสะเทือนและความแม่นยำของสัญญาณคีย์เฟสเซอร์ในคอมเพรสเซอร์ที่ทำงานในสภาพแวดล้อมอุณหภูมิสูงหรือใกล้กับท่อนำความร้อน
สเปก
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
ความต้านทานเอาต์พุต: |
50 Ω |
|
ความจุของสายเคเบิลต่อความยาว: |
69.9 พิโกฟารัดต่อเมตร (21.3 พิโกฟารัดต่อฟุต) โดยทั่วไป |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
|
ช่วงเชิงเส้น: |
2 มม. (80 mils) |
|
การตอบสนองของความถี่: |
(0 ถึง 10 กิโลเฮิรตซ์), +0, -3 dB, พร้อมสายต่อสนามได้สูงสุด 305 เมตร (1000 ฟุต) |
|
ขนาดเป้าหมายขั้นต่ำ: |
เส้นผ่านศูนย์กลาง 15.2 มม. (0.6 นิ้ว) (เป้าเรียบ) |
|
สายสัญญาณช่วงอุณหภูมิที่ขยายกว้าง: |
-52°C ถึง +260°C (-62°F ถึง +500°F) |
|
วัสดุ: |
ไตรแอ็กเซียล 75 โอห์ม ฉนวนแบบเพอร์ฟลูออโรอัลคอซี (PFA) |
ข้อดีต่อการแข่งขัน
ทนต่ออุณหภูมิสุดขั้ว
ให้ค่าเรตติ้งสูงสุดถึง 260°C ซึ่งเกินขีดจำกัดของสายเคเบิลมาตรฐาน 3300 XL และทำให้สามารถใช้งานในอุตสาหกรรมที่มีอุณหภูมิสูงได้
ความสมบูรณ์ของสัญญาณระยะไกล
รักษามาตรการวัดที่แม่นยำตลอดระยะสายไฟภาคสนามยาวสูงสุดถึง 305 เมตร รองรับการติดตั้งขนาดใหญ่
การก่อสร้างที่แข็งแกร่ง
สายเคเบิลแบบเกราะป้องกันที่มีฉนวน PFA และตัวป้องกันขั้วต่อ ช่วยให้มั่นใจในความทนทานต่อแรงทางกล เคมี และความร้อน
ความเข้ากันได้กับระบบอย่างไร้รอยต่อ
รวมระบบอย่างสมบูรณ์กับโพรบ 3300 XL และเซ็นเซอร์ Proximitor ที่มีอยู่โดยไม่เกิดความคลาดเคลื่อนจากการปรับเทียบ ทำให้มั่นใจในประสิทธิภาพที่เชื่อถือได้
ประสิทธิภาพสัญญาณที่มั่นคง
ความไวต่อแหล่งจ่ายไฟต่ำ (<2 mV ต่อโวลต์) และความต้านทานขาออก 50 Ω ช่วยรักษาความแม่นยำของการวัดภายใต้สภาวะแรงดันที่เปลี่ยนแปลง
