نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
بنتلي نيفادا |
رقم الطراز: |
330190-040-01-00 |
كمية الطلب الأدنى: |
1 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
وقت التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
قدرة التوريد: |
متوفر في المخزون |
تفاصيل سريعة
|
خيار طول الكابل: |
4.0 أمتار (11.5 قدم) |
|
واقي الموصل وخيارات الكابل: |
كابل مدرع |
|
خيار اعتماد الجهة الرقابية: |
غير مطلوب |
|
مادة كابل التمديد: |
75 سلك ثلاثي النواة بعزل فلوروإيثيلين بروبيلين (FEP) |
|
الأبعاد: |
28x27x2سم |
|
الوزن: |
0.4 كجم |
الوصف

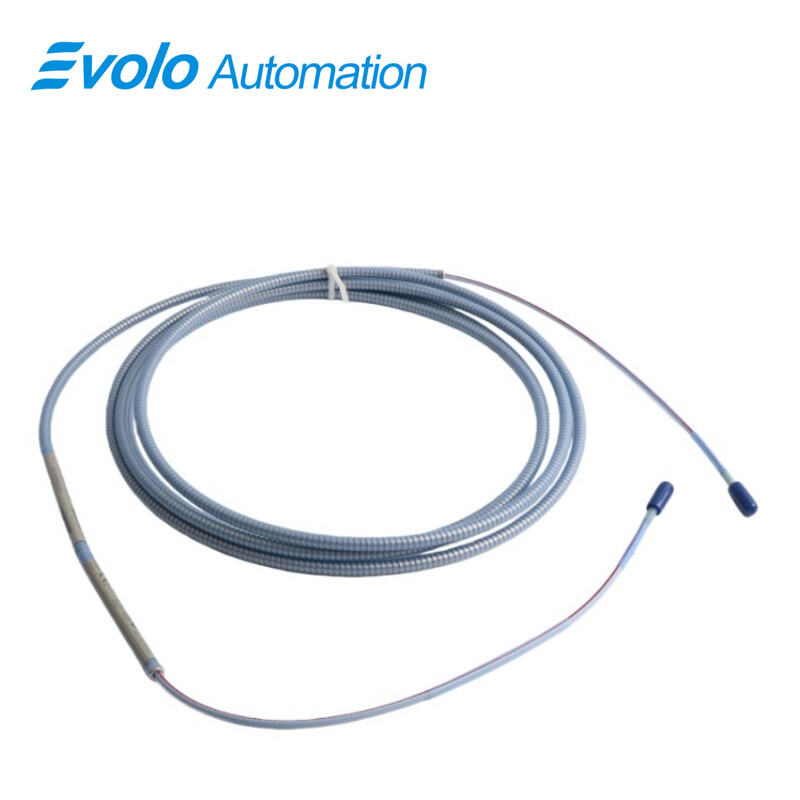

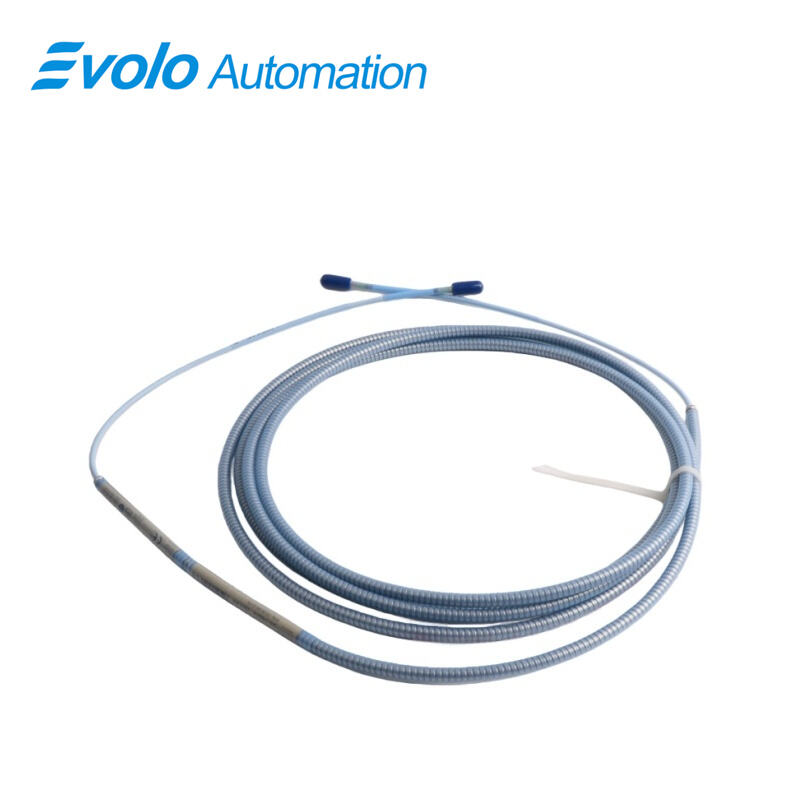

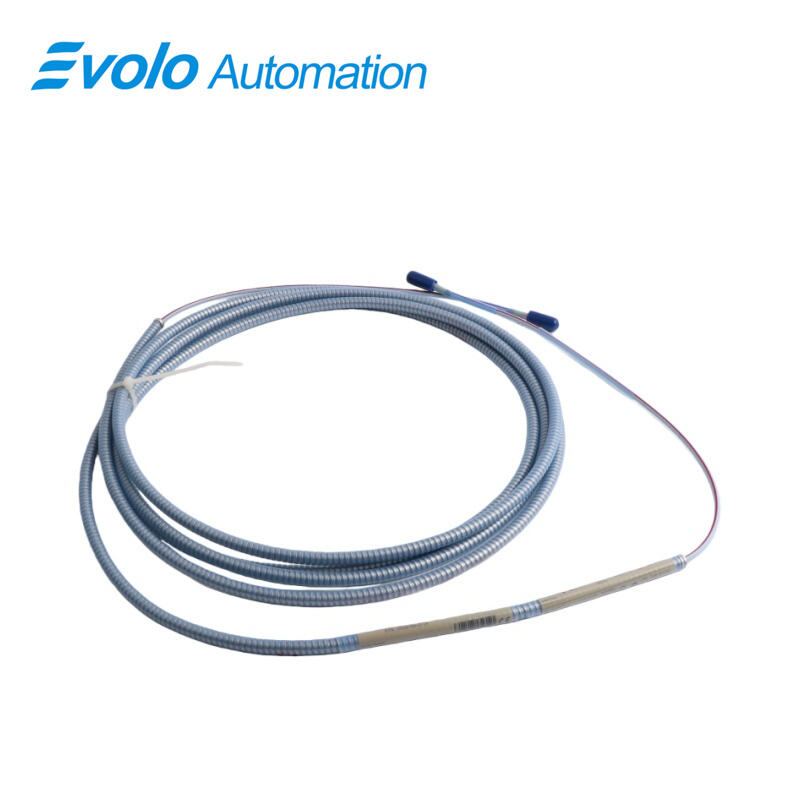

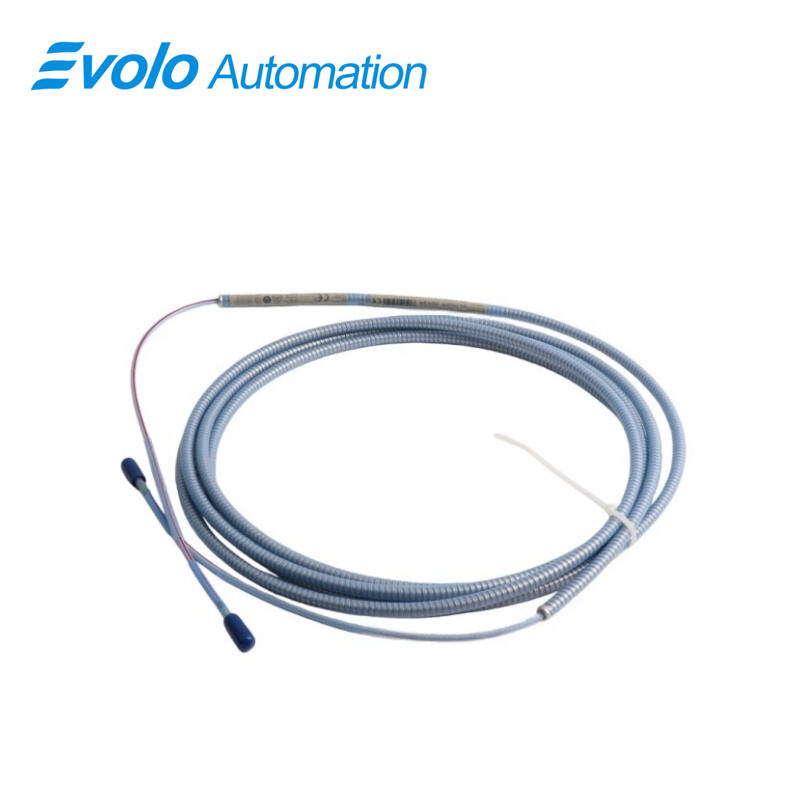

يُعد كابل التمديد 330190-040-01-00 من سلسلة 3300 XL لمدى درجات الحرارة الموسّع (ETR) ملحقًا عالي الأداء تم تصميمه لتطبيقات الأتمتة الصناعية التي تتطلب تحملًا للدرجات القصوى من الحرارة. ويتوافق هذا الكابل ETR مع نظام مستشعر القرب 3300 XL قطر 8 مم، ويدعم قياسات إزاحة ثابتة وديناميكية موثوقة، حتى في البيئات التي تصل إلى 260°م (500°ف). ومصنوع الكابل من عازل ثلاثي المحاور من مادة PFA مقاومة للحرارة بمقاومة 75 أوم، ما يضمن انتقال إشارة مستقرة عبر أسلاك حقلية تصل إلى 305 أمتار (1000 قدم)، مع الحفاظ على مدى خطي قدره 2 مم (80 ميل). كما يتميز الكابل بتغليف مدرّع ويتضمن خيار حماية الموصل، ما يعزز مقاومته للإجهادات الميكانيكية والظروف القاسية. وتضمن حساسيته تجاه مصدر التغذية أقل من 2 ملي فولت لكل فولت تغير ناتجًا ثابتًا من probes المتصلة. ويتوافق الكابل ETR تمامًا مع probes قياسية من نوع 3300 XL وأجهزة استشعار Proximitor، ما يوفر تكاملًا سلسًا في النظام مع توسيع حدود التشغيل في العمليات ذات درجات الحرارة العالية.
التطبيقات
مراقبة توربينات البخار عالية الحرارة
تُستخدم لتمديد أسلاك المجسات في التوربينات التي تعمل عند درجات حرارة تزيد عن 177°م، مع الحفاظ على قياسات دقيقة للاهتزاز والموقع.
تحديد موقع عمود المفاعل في الصناعات البتروكيميائية
يراقب انزياح الدوار والعمود في المفاعلات حيث تتجاوز درجات الحرارة المحيطة العالية التصنيفات القياسية لكابلات القياس.
معدات الأفران الصناعية
يوصل أجهزة الاستشعار القريبة في الأفران والأفران الدوارة، ويضمن قياسات موثوقة رغم التعرض الطويل لدرجات حرارة تصل إلى 500°فهرنهايت.
المعدات الدوارة ذات الأطوال الممتدة
يدعم سلامة الإشارة للمجسات المثبتة على مسافات تصل إلى 305 أمتار، مما يتيح مراقبة المعدات الصناعية الكبيرة.
مراقبة ضواغط النفط والغاز
يحافظ على إشارات الاهتزاز والـ Keyphasor بدقة في الضواغط التي تعمل في بيئات عالية الحرارة أو بالقرب من خطوط العمليات الساخنة.
المواصفات
|
حساسية التغذية: |
أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الإدخال |
|
مقاومة الخرج: |
50 Ω |
|
سعة الكابل التمديدية: |
69.9 بيكو فاراد/متر (21.3 بيكو فاراد/قدم) نموذجي |
|
الأسلاك الميدانية: |
0.2 إلى 1.5 مم² (16 إلى 24 AWG) |
|
المدى الخطي: |
2 مم (80 ميل) |
|
الاستجابة الترددية: |
(0 إلى 10 كيلوهرتز)، +0، -3 ديسيبل، مع ما يصل إلى 305 أمتار (1000 قدم) من الأسلاك الميدانية |
|
الحد الأدنى لحجم الهدف: |
قطر 15.2 مم (0.6 بوصة) (هدف مسطح) |
|
كابل المدى الممتد لدرجة الحرارة: |
-52°م إلى +260°م (-62°ف إلى +500°ف) |
|
الخامات: |
ثلاثي المحاور 75 أوم، معزول بالبيروفلوروألكوكسي (PFA). |
الميزة التنافسية
تحمل درجات الحرارة الشديدة
مُصنف حتى 260°م، ما يتجاوز حدود الكابل القياسي 3300 XL ويتيح الاستخدام في التطبيقات الصناعية ذات درجات الحرارة العالية.
سلامة الإشارة على المسافات الطويلة
يحافظ على قياسات دقيقة عبر ما يصل إلى 305 أمتار من الأسلاك الميدانية، ويدعم التركيبات الواسعة النطاق.
بناء قوي
كابل مدرع مع عزل PFA وواقي موصل يضمن المتانة ضد الإجهادات الميكانيكية والكيميائية والحرارية.
التوافق السلس مع النظام
يتكامل بالكامل مع مجسات 3300 XL الحالية وأجهزة استشعار Proximitor دون وجود عدم تطابق في المعايرة، مما يضمن أداءً موثوقًا.
أداء ثابت للإشارة
حساسية منخفضة للإمداد (<2 مللي فولت لكل فولت) ومقاومة خرج 50 أوم تحافظ على دقة القياس تحت ظروف جهد متغيرة.
