ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330103-00-05-50-12-00 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวส่วนที่ไม่มีเกลียว (ความยาวส่วนที่ไม่มีเกลียวขั้นต่ำ): |
00 มม. |
|
ตัวเลือกความยาวตัวเรือนโดยรวม (ความยาวตัวเรือนขั้นต่ำ): |
50 มม. |
|
ตัวเลือกความยาวรวม: |
5.0 เมตร (16.4 ฟุต) |
|
ตัวเลือกขั้วต่อและประเภทสายเคเบิล: |
ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc, สายเคเบิล FluidLoc |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ไม่จําเป็น |
|
เกลียวตัวเรือนโพรบ: |
M10x1 |
|
การเดินสายภาคสนาม: |
15 มิลลิเมตร |
|
ขนาด: |
20.4x22x3ซม. |
|
น้ำหนัก: |
0.26 กก. |
คำอธิบาย

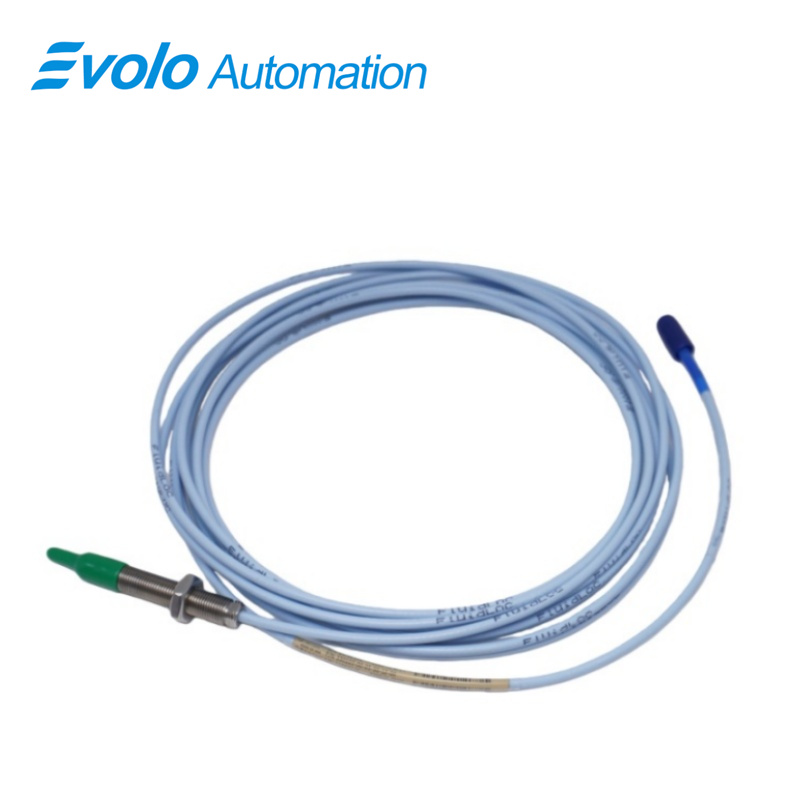

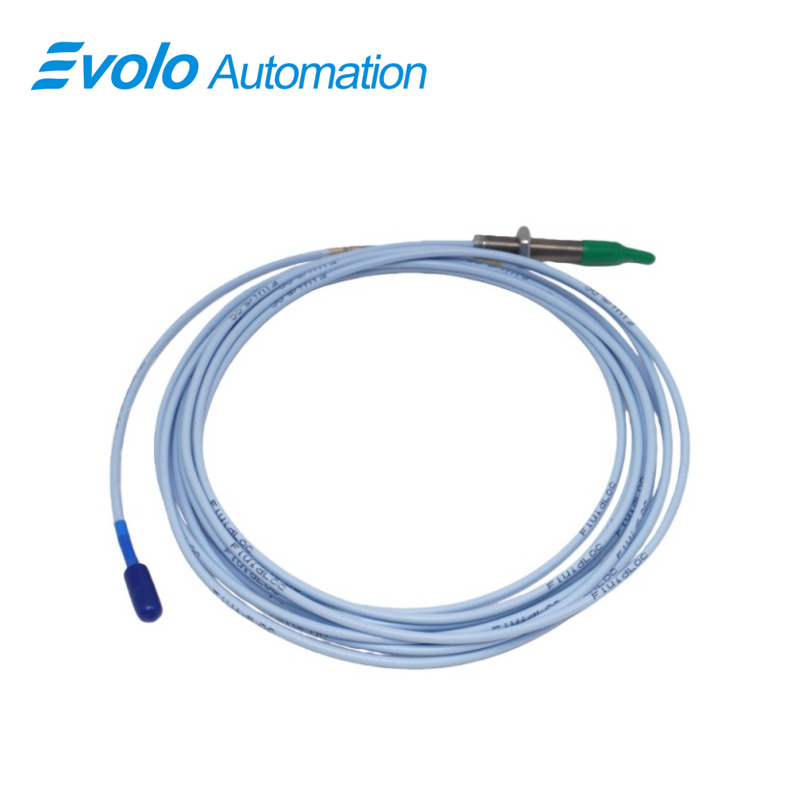

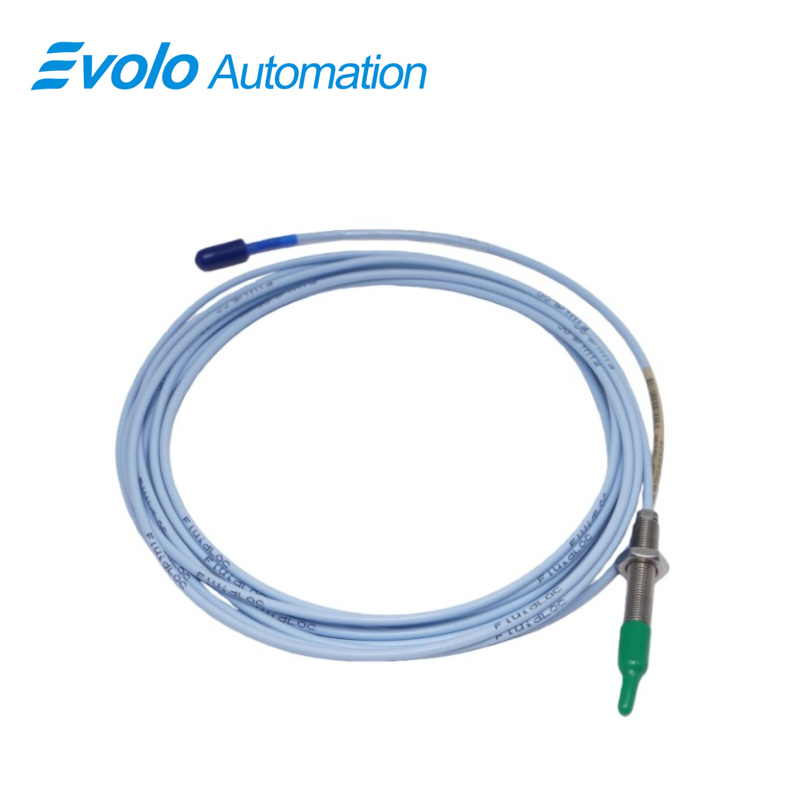

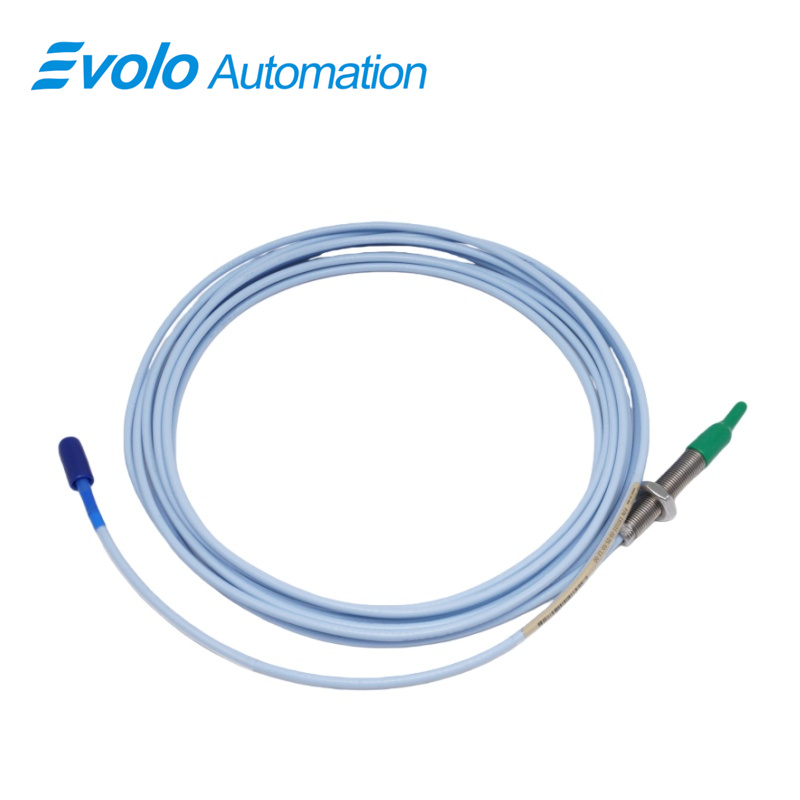

330103-00-05-50-12-00เป็นหัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. ที่ออกแบบมาเพื่อการตรวจสอบเครื่องจักรอัตโนมัติ โดยเฉพาะในงานที่ต้องการวัดการสั่นสะเทือนและตำแหน่งในระยะไกล 330103-00-05-50-12-00แปลงระยะห่างระหว่างปลายหัววัดกับพื้นผิวที่นำไฟฟ้าให้เป็นสัญญาณแรงดันไฟฟ้าที่สัมพันธ์กันโดยตรง รองรับการวัดการเคลื่อนที่แบบสถิตและแบบไดนามิก ด้วยช่วงเชิงเส้น 2 มม. ความต้านทานเอาต์พุต 50 โอห์ม และความไวต่อแรงดันจ่ายต่ำกว่า 2 มิลลิโวลต์ต่อโวลต์ 330103-00-05-50-12-00ส่งสัญญาณที่แม่นยำไปยังระบบอัตโนมัติและระบบป้องกัน
ตัวหัววัดของ 330103-00-05-50-12-00มีเคสแบบเกลียว M10x1 โดยมีความยาวเคสขั้นต่ำ 50 มม. และระยะการขันเกลียวสูงสุด 15 มม. ซึ่งช่วยให้สามารถติดตั้งได้ใกล้กับแบริ่งและเพลาได้อย่างแนบสนิท ความยาวโพรบทั้งหมด 5.0 เมตรช่วยให้ 330103-00-05-50-12-00เชื่อมต่อโดยตรงกับแร็คระบบอัตโนมัติระยะไกลโดยไม่จำเป็นต้องใช้สายเคเบิลขยายเพิ่มเติม ติดตั้งพร้อมขั้วต่อโคแอกเซียลแบบมินิเอเจอร์ ClickLoc และสายเคเบิล FluidLoc แบบเลือกเสริม 330103-00-05-50-12-00รับประกันการส่งสัญญาณที่เชื่อถือได้ ขณะเดียวกันยังป้องกันไม่ให้น้ำมันหรือของเหลวไหลซึมผ่าน จึงเหมาะอย่างยิ่งสำหรับมอเตอร์ ปั๊ม และคอมเพรสเซอร์ในระบบอัตโนมัติอุตสาหกรรมที่ต้องการการตรวจสอบการสั่นสะเทือนและการวัดตำแหน่งอย่างต่อเนื่อง
Applications
การตรวจสอบการสั่นสะเทือนในเครื่องจักรอุตสาหกรรมขนาดใหญ่
330103-00-05-50-12-00ติดตั้งใกล้กับเพลาของเทอร์ไบน์ คอมเพรสเซอร์ และปั๊ม เพื่อแปลงการเคลื่อนที่จากการสั่นสะเทือนให้เป็นสัญญาณแรงดันไฟฟ้าที่สัมพันธ์กันภายในช่วงเชิงเส้น 2 มม. ความต้านทานขาออก 50 โอห์มช่วยให้ 330103-00-05-50-12-00ส่งข้อมูลการสั่นสะเทือนที่แม่นยำไปยังระบบตรวจสอบและระบบป้องกันอัตโนมัติ
การวัดตำแหน่งเพลาในระยะทางไกล
ด้วยความยาวโพรบทั้งหมด 5.0 เมตร 330103-00-05-50-12-00สามารถเชื่อมต่อที่รองรับแบริ่งแบบระยะไกลโดยตรงเข้ากับโครงควบคุมได้ ตัวเรือนที่มีเกลียว M10x1 ซึ่งมีความลึกของการขันเกลียวสูงสุด 15 มม. ทำให้ 330103-00-05-50-12-00สามารถติดตั้งได้อย่างแม่นยำใกล้กับเพลาเพื่อวัดการเคลื่อนที่ตามแนวแกน
สัญญาณนำเข้าความเร็วและสัญญาณอ้างอิงเฟสสำหรับระบบอัตโนมัติ
ค่าความจุของสายขยาย (extension cable) ที่ 69.9 พิโคฟารัดต่อเมตร (pF/m) รับประกันว่า 330103-00-05-50-12-00จะให้สัญญาณคลื่นรูปแบบที่สามารถทำซ้ำได้อย่างสม่ำเสมอสำหรับการตรวจจับความเร็วและการอ้างอิงเฟสในระบบควบคุมอัตโนมัติ
การตรวจสอบสภาพการทำงานของมอเตอร์ ปั๊ม และคอมเพรสเซอร์แบบอัตโนมัติ
มาพร้อมขั้วต่อแบบโคแอกเซียลขนาดเล็กแบบ ClickLoc และสาย FluidLoc แบบเสริม 330103-00-05-50-12-00ส่งข้อมูลการสั่นสะเทือนและตำแหน่งอย่างต่อเนื่อง เพื่อสนับสนุนตรรกะการแจ้งเตือนและการดำเนินการหยุดทำงานอัตโนมัติ
คุณสมบัติ
|
อุณหภูมิการใช้งานและการจัดเก็บ: |
-52°C ถึง +177°C (-62°F ถึง +350°F) |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
ความต้านทานเอาต์พุต: |
50 Ω |
|
ความจุของสายเคเบิลต่อความยาว: |
69.9 พิโกฟารัดต่อเมตร (21.3 พิโกฟารัดต่อฟุต) โดยทั่วไป |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
|
ช่วงเชิงเส้น: |
2 มม. (80 mils) |
ข้อดีต่อการแข่งขัน
การติดตั้งโดยตรงในที่รองรับแบริ่งที่มีความลึกมากหรืออยู่ห่างไกล
ความยาวตัวเรือนขั้นต่ำ 50 มม. ของ 330103-00-05-50-12-00ช่วยให้สามารถเข้าถึงจุดวัดภายในที่รองรับแบริ่งที่มีความลึกมากได้โดยไม่จำเป็นต้องใช้อะแดปเตอร์เพิ่มเติม
การส่งสัญญาณระยะไกลที่เชื่อถือได้
ด้วยความยาวโพรบทั้งหมด 5.0 เมตร 330103-00-05-50-12-00ให้ค่าแรงดันไฟฟ้าคงที่แม้ในระยะสายยาว ลดการสูญเสียสัญญาณไปยังตู้ควบคุมระบบอัตโนมัติ
ช่วงอุณหภูมิการทำงานกว้าง
ให้ค่าที่กำหนดไว้ตั้งแต่ -52°C ถึง +177°C 330103-00-05-50-12-00ทำงานได้อย่างมีประสิทธิภาพทั้งในสภาวะเริ่มต้นขณะอุณหภูมิต่ำและสภาวะอุณหภูมิสูง โดยรักษาความแม่นยำของค่าการวัดไว้
การเชื่อมต่อทางไฟฟ้าที่มั่นคงภายใต้การสั่นสะเทือนอย่างต่อเนื่อง
ขั้วต่อแบบโคแอกเซียลขนาดจิ๋ว ClickLoc และสายเคเบิลแบบเลือกเสริม FluidLoc ช่วยให้ 330103-00-05-50-12-00สามารถรักษาการเชื่อมต่อทางไฟฟ้าที่มั่นคงได้แม้ภายใต้สภาวะการสั่นสะเทือนสูงในอุปกรณ์อุตสาหกรรมแบบอัตโนมัติ
