ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330101-00-50-10-02-05 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวส่วนที่ไม่มีเกลียว (ความยาวส่วนที่ไม่มีเกลียวขั้นต่ำ): |
0.0 นิ้ว |
|
ตัวเลือกความยาวตัวเรือนโดยรวม (ความยาวตัวเรือนขั้นต่ำ): |
5.0 นิ้ว |
|
ตัวเลือกความยาวรวม: |
1.0 เมตร (3.3 ฟุต) |
|
ตัวเลือกขั้วต่อและประเภทสายเคเบิล: |
ขั้วต่อ Miniature coaxial ClickLoc, สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ได้รับการรับรอง CSA, ATEX, IECEx |
|
เกลียวตัวเรือนโพรบ: |
เกลียว 3/8-24 UNF |
|
การเดินสายภาคสนาม: |
0.563 นิ้ว |
|
ขนาด: |
2x1.5x112ซม. |
|
น้ำหนัก: |
0.1 กก. |
คำอธิบาย

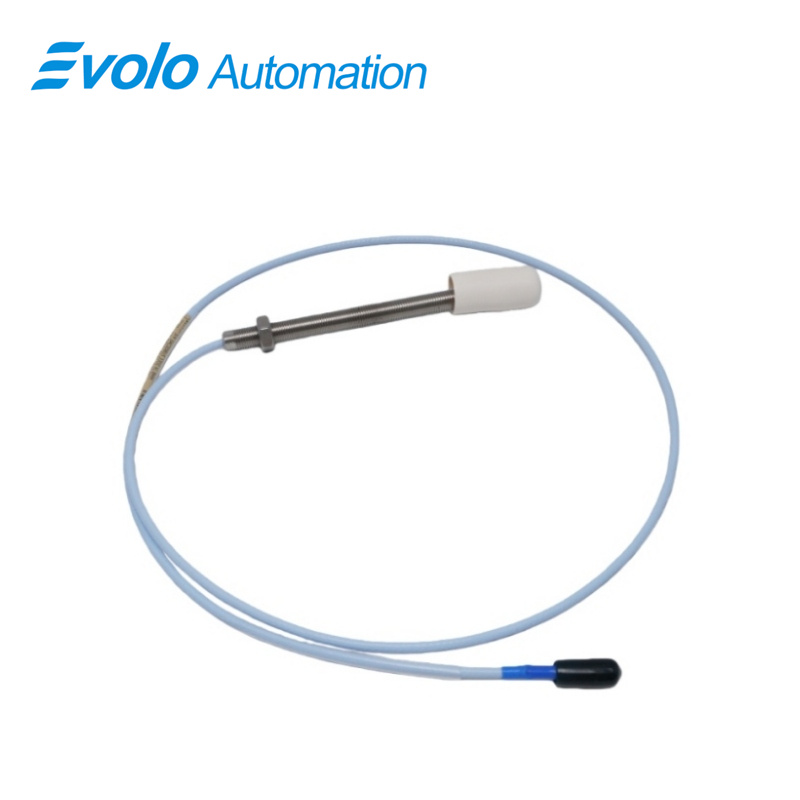

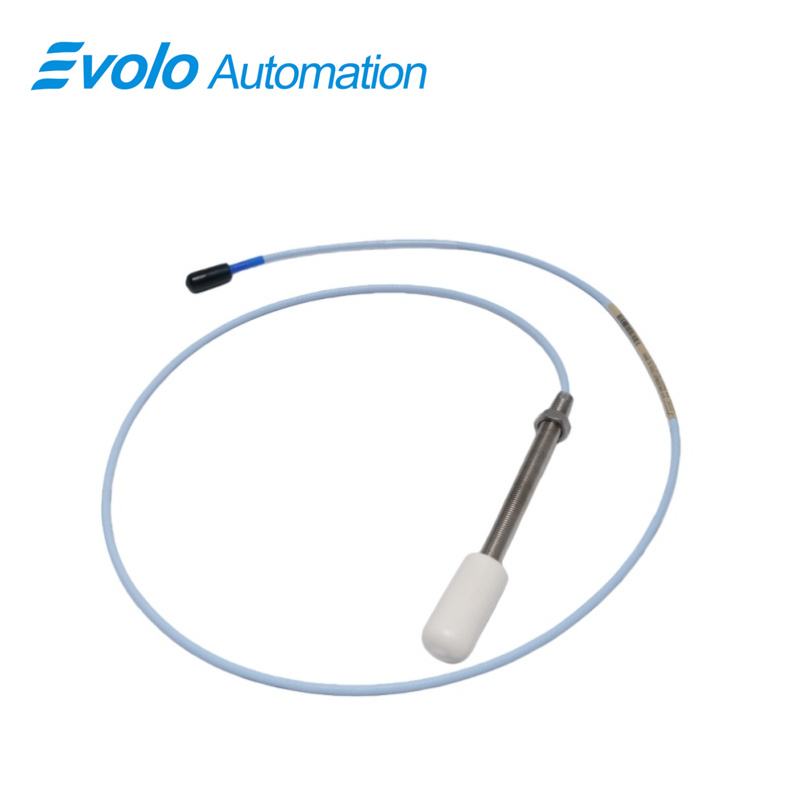

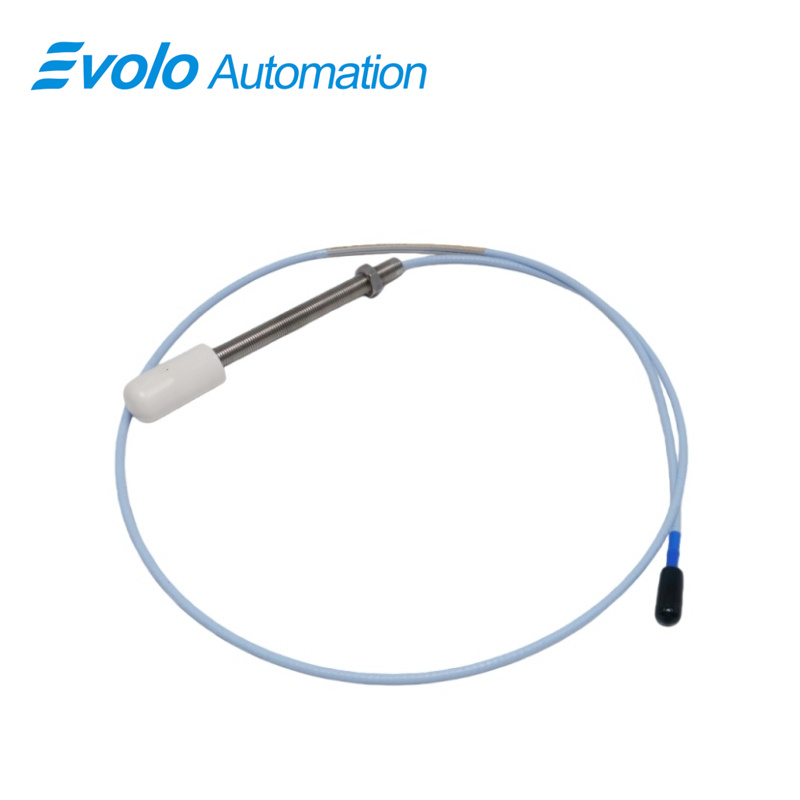

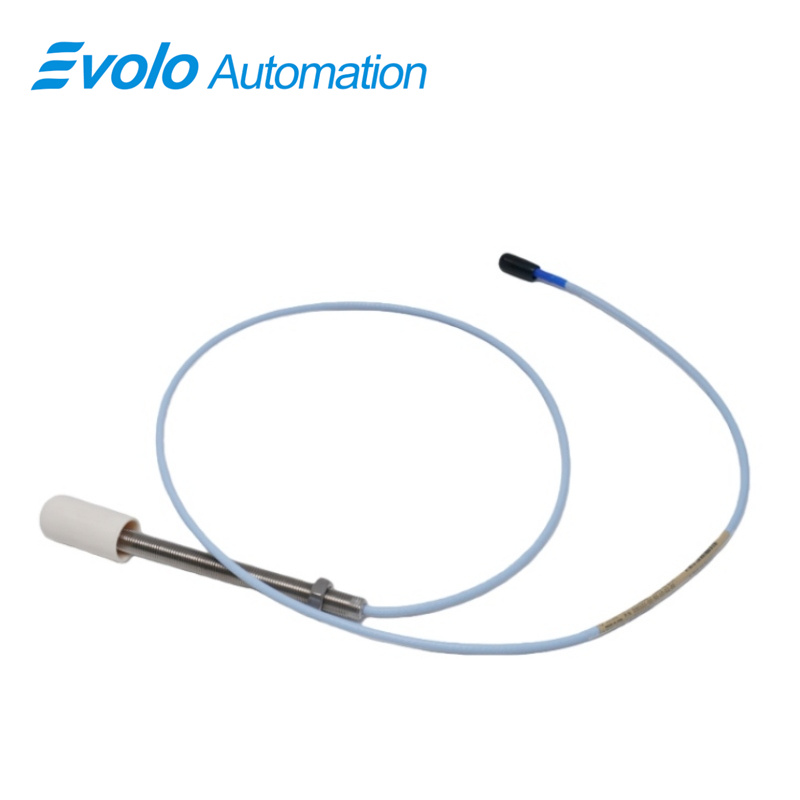

The หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. เป็นทรานสดิวเซอร์แบบกระแสไหลเวียน (eddy current) ความแม่นยำสูง สำหรับการวัดการสั่นสะเทือนและการเปลี่ยนแปลงตำแหน่งแบบไม่สัมผัสในระบบอัตโนมัติอุตสาหกรรม ด้วยความยาวตัวเรือน 5 นิ้ว ตัวเรือนเกลียวแบบ 3/8-24 UNF และสายโคแอกเชียลแบบมินิเอเจอร์ ClickLoc ยาว 1 เมตร หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. ให้สัญญาณขาออกเชิงเส้นสัดส่วนกับระยะห่างระหว่างปลายหัววัดถึงพื้นผิว เพื่อการวัดทั้งแบบสถิตและแบบพลศาสตร์อย่างแม่นยำ สามารถใช้งานได้ในช่วงอุณหภูมิ -52°C ถึง +177°C มีค่าความต้านทานขาออก 50 Ω และความไวต่อแรงจ่ายไฟ <2 mV/V ทำให้มั่นใจได้ถึงการส่งสัญญาณที่มีสัญญาณรบกวนต่ำ ด้วยค่าความจุของสายเคเบิล 69.9 pF/m และรองรับการเดินสายภาคสนามขนาดพื้นที่หน้าตัด 0.2–1.5 มม.² การรับรองมาตรฐาน CSA, ATEX และ IECEx ทำให้ หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. เหมาะสำหรับสถานที่อันตราย ขณะที่การออกแบบ TipLoc และ CableLoc ที่ได้รับสิทธิบัตรให้แรงดึงสูงถึง 330 นิวตัน และระบบสายเคเบิล FluidLoc แบบเลือกเพิ่มเติมช่วยป้องกันไม่ให้ของเหลวซึมผ่านเข้าสู่ตัวเซ็นเซอร์ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงและมีสารหล่อลื่นมาก
Applications
ตรวจสอบการสั่นสะเทือนของแบริ่งในปั๊ม เครื่องอัดอากาศ และกังหัน
The หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. สามารถจับการสั่นสะเทือนทั้งความแอมพลิจูดต่ำและสูงได้อย่างแม่นยำด้วยช่วงเชิงเส้น 2 มม. (80 มิลส์) ซึ่งให้ข้อมูลที่ถูกต้องสำหรับการบำรุงรักษาเชิงพยากรณ์ เพื่อระบุความล้มเหลวที่อาจเกิดขึ้นได้ตั้งแต่ระยะเริ่มต้น
วัดการเคลื่อนที่ของเพลาในแนวแกน (Axial) และแนวรัศมี (Radial)
The หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. ติดตามการเคลื่อนที่ของเพลาทั้งในแนวแกนและแนวรัศมีอย่างแม่นยำ ทำให้ระบบควบคุมเครื่องจักรสามารถตรวจจับการไม่สมดุลของเพลาได้อย่างละเอียดอ่อน ตัวเรือนที่มีเกลียวขนาด 3/8-24 และขั้วต่อ ClickLoc ช่วยให้ติดตั้งได้อย่างมั่นคงแม้ในพื้นที่จำกัด
สร้างสัญญาณ Keyphasor และสัญญาณแทโครมิเตอร์
The หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. ให้สัญญาณ Keyphasor ที่เชื่อถือได้สำหรับการใช้งานอ้างอิงเฟส รองรับเครื่องจักรหมุนความเร็วสูงและการตรวจสอบที่ความเร็วศูนย์ ซึ่งเป็นสิ่งจำเป็นสำหรับการประสานงานกังหันและเครื่องอัดอากาศ
ติดตั้งได้ในเครื่องจักรที่มีพื้นที่จำกัด
ด้วยปลายขนาดกะทัดรัดเพียง 8 มม. และความยาวตัวเรือน 5 นิ้ว หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. สามารถสอดเข้าไปในพื้นที่จำกัดที่หัววัดขนาดใหญ่ไม่สามารถเข้าถึงได้ โดยยังคงรักษาความสมบูรณ์ของสัญญาณและการวัดเชิงเส้นที่แม่นยำ
สเปก
|
อุณหภูมิการใช้งานและการจัดเก็บ: |
-52°C ถึง +177°C (-62°F ถึง +350°F) |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
ความต้านทานเอาต์พุต: |
50 Ω |
|
ความจุของสายเคเบิลต่อความยาว: |
69.9 พิโกฟารัดต่อเมตร (21.3 พิโกฟารัดต่อฟุต) โดยทั่วไป |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
|
ช่วงเชิงเส้น: |
2 มม. (80 mils) |
ข้อดีต่อการแข่งขัน
วัดการเคลื่อนที่ของเพลาขนาดเล็กได้อย่างแม่นยำ
The หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. ให้ค่าการวัดที่แม่นยำในช่วงเชิงเส้น 2 มม. ซึ่งเหนือกว่าหัววัดมาตรฐานขนาด 5 มม. ในการตรวจจับการเคลื่อนที่ของเพลาตามแนวแกนและแนวรัศมีที่ละเอียดอ่อน
ใช้งานได้อย่างเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
ด้วยขั้วต่อที่มีค่าการป้องกัน IP67 และช่วงอุณหภูมิในการทำงานตั้งแต่ -52°C ถึง +177°C หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. สามารถทำงานได้อย่างสม่ำเสมอในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ความชื้นสูง และอุณหภูมิสุดขั้ว
ป้องกันความล้มเหลวของสายเคเบิลและขั้วต่อ
การออกแบบ TipLoc และ CableLoc แบบสิทธิบัตรให้แรงดึงสูงถึง 330 นิวตัน (75 ปอนด์) ในขณะที่ขั้วต่อ ClickLoc และสายเคเบิล FluidLoc แบบเสริมทางเลือก ช่วยให้การเชื่อมต่อทางกลและทางไฟฟ้ามีความมั่นคง ลดการสูญเสียสัญญาณหรือการหลุดออกของการเชื่อมต่อให้น้อยที่สุด
ติดตั้งและใช้งานได้อย่างปลอดภัยในสถานที่อันตราย
The หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. สอดคล้องตามมาตรฐาน CSA, ATEX และ IECEx จึงเหมาะสมสำหรับใช้งานในสภาพแวดล้อมของอุตสาหกรรมปิโตรเคมี พลังงาน และอุตสาหกรรมกระบวนการ
อัปเกรดระบบการตรวจสอบโดยไม่หยุดการดำเนินงาน
มีความเข้ากันได้แบบย้อนกลับอย่างสมบูรณ์กับระบบซีรีส์ 3300 ที่มีอยู่แล้ว หัววัดระยะใกล้แบบ 330101-00-50-10-02-05 รุ่น 3300 XL ขนาด 8 มม. ช่วยให้สามารถเปลี่ยนแปลงเซ็นเซอร์แบบ 5 มม. หรือ 8 มม. รุ่นเก่าได้อย่างไร้รอยต่อ โดยไม่จำเป็นต้องปรับเทียบค่าใหม่ ทำให้ลดระยะเวลาในการบำรุงรักษา
